ファインセラミックスの製造プロセス

高性能材料の進展が著しい現在、ファインセラミックスはもはや研究室内の特殊材料にとどまらず、バイオ医療、電子デバイスのパッケージング、半導体デバイス、エネルギー機器などの重要分野で中核的な材料として広く活用されています。従来のセラミックスと比較して、ファインセラミックスはより優れた性能を備えており、その特性は精密かつ高度に複雑な加工技術体系によって実現されています。一見すると「冷たく硬い」無機材料であるセラミック部品が、いかにして各産業を支える高機能部品へと進化し、過酷な環境下でも機能する精密構造体として活用されるに至るのか――その製造プロセスを詳しく解説します。

ファインセラミックスとは

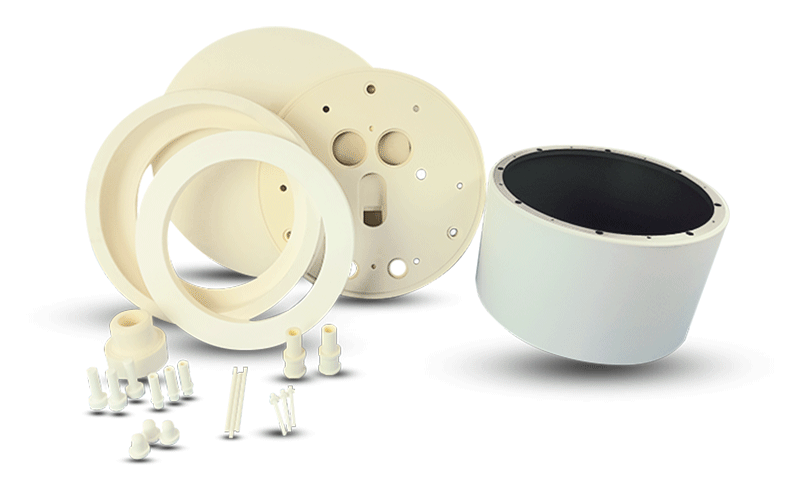

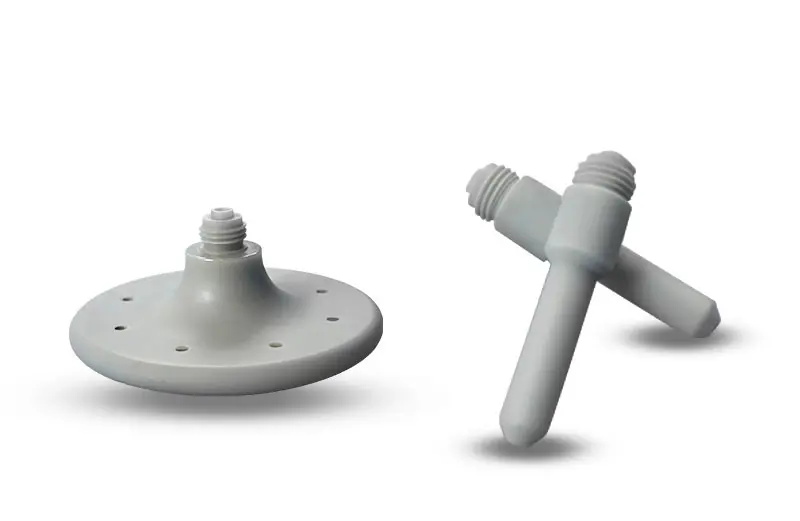

ファインセラミックス（または特種セラミックス）は、高純度な原料を用い、厳密な製造プロセスを経てつくられる無機非金属材料です。優れた電気特性、熱安定性、光学特性、耐摩耗性、耐食性などを兼ね備えており、ハイテク産業分野で広く利用されています。

ファインセラミックスの主な材料には、以下のような種類があります：
● アルミナ（Al₂O₃）：高硬度かつ優れた絶縁性を持ち、絶縁部品や耐摩耗部品として広く使用されています。
● ジルコニア（ZrO₂）：高い靭性と耐亀裂性を備えており、医療用インプラントや構造部品に適しています。
● 窒化ケイ素（Si₃N₄）：優れた耐熱衝撃性を有し、エンジン部品や切削工具などに用いられます。
● 炭化ケイ素（SiC）：高温に耐え、優れた熱伝導性を持つため、半導体製造装置やシール部品などに広く利用されています。
● 窒化アルミニウム（AlN）：高い熱伝導率と優れた電気絶縁性を両立し、パワーデバイスのパッケージング用途に適しています。
● 酸化イットリウム（Y₂O₃）：ジルコニアの安定化、レーザー結晶、透明セラミックスの製造において重要な役割を果たします。
● 窒化ホウ素（BN）：六方晶（h-BN）は高温下での潤滑材として用いられ、立方晶（c-BN）はダイヤモンドに匹敵する硬さを持つ超硬材料です。
これらの材料は特性のチューニング性が高く、ファインセラミックスは「21世紀のキーマテリアル」として位置付けられています。

ファインセラミックス製造プロセス

1. 高純度粉体の調製と前駆体の制御

ファインセラミックスの性能は、その結晶構造の完全性、純度管理能力、および粒子形状に依存します。粉体は単なる原材料にとどまらず、製品全体の性能構造を支える「原子レベルの基盤」としての役割を果たしています。
1.1 調製方法詳細：

1.2 不純物管理の指標
● 金属不純物（Fe、Ni、Crなど）：極微量の残留レベルを厳密に管理
● 酸可溶／アルカリ可溶残留物：高純度基準を満たすこと
● BET比表面積：高機能セラミックス粉末の活性要件に適合すること

2. 粉体改質と成分均一性の最適化

ファインセラミックス製造において、粉体前処理工程での表面改質剤および粒子安定剤の導入は、製品性能に直結する重要な工程です。
2.1 分散・安定化メカニズム：
● 電荷遮蔽型安定剤：三ポリリン酸ナトリウム（STPP）などを用い、粒子表面電荷を調整して分散安定性を確保
● 高分子被覆系：ポリエチレングリコール（PEG）、ポリビニルピロリドン（PVP）などにより再凝集を抑制
● メカノケミカル処理：ボールミル中で剪断力を加え、分子構造の再配列を促進
2.2 造粒条件の最適化
● 目標粒度分布：適切な粒度範囲に制御し、後工程（成形・焼結）への適合性を確保
● かさ密度：粒子の充填性を高め、成形体の緻密性を向上
● 粒子形状：球状度の高い造粒粉を採用することで、プレス時の気孔や構造ムラを抑え、製品品質を向上

3. 多様な成形プロセスとその適用性

ファインセラミックス製造において、成形工程は粉体調製と緻密焼結をつなぐ重要な橋渡し工程です。成形技術の選定は、グリーン体の密度分布、焼結時の収縮均一性、そして最終製品の寸法精度に大きく影響します。
現在主流の成形手法には、ドライプレス成形、等方圧成形、射出成形、押出成形、テープキャスティング、ゲルキャスティングなどがあり、それぞれに特有の適用範囲と技術的課題があります。
乾式圧縮成形（Dry Pressing）
乾式圧縮成形は、形状が単純で寸法精度が求められるセラミック部品（例：アルミナセラミックス板、ジルコニア構造体など）に広く使用されている伝統的な成形法です。
この工法では、粉末の粒度分布の最適化と金型の潤滑性能が成形品質に大きく影響します。
一般的には一軸または二軸の機械式プレスが用いられますが、圧縮方向が限定されるため、層間密度のばらつきや内部クラックの発生リスクがあります。
そのため、予備圧縮・予熱処理や高精度な脱型制御技術を併用することで、成形体の欠陥発生を低減し、歩留まりを向上させる工夫がされています。

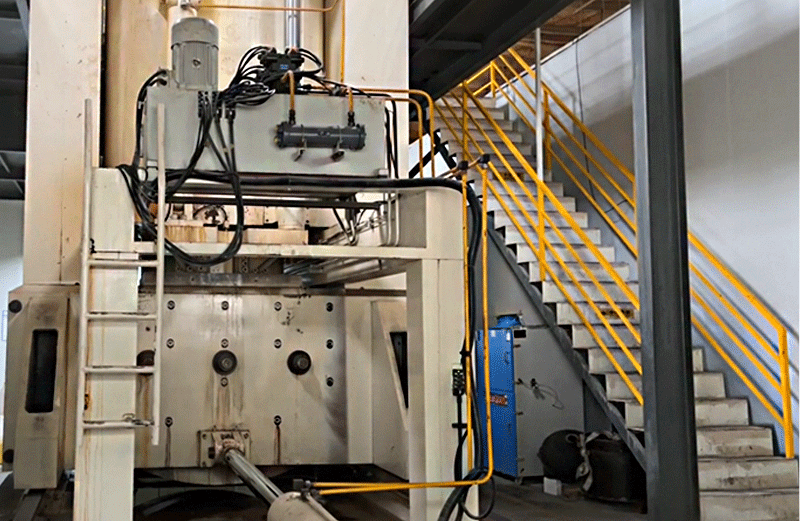

等方圧成形（Isostatic Pressing）
等方圧成形は、高圧の液体媒体を利用して粉末を全方向から均一に圧縮する成形法で、セラミックロッドや中空円筒、ドーム形状など複雑断面かつ高アスペクト比の製品に適しています。
成形体の密度を均一に高めることができるため、異方性収縮による反りや変形の抑制にも効果的です。
近年では、冷間等方圧成形（Cold Isostatic Pressing, CIP）が、セラミックスや金属粉末、硬質合金の予備成形プロセスとして広く活用されています。
高圧液体により粉体を均一に圧縮し、高密度のグリーンボディ（生坯）が得られますが、最終的な緻密化には焼結工程が不可欠です。

ゲルキャスティング
ゲルキャスティングは、高固形分セラミックススラリーとin-situ（原位置）重合反応を組み合わせた成形法で、セラミックタービンブレードや生体用多孔質セラミックスなど、複雑形状かつ大型の部品成形に適しています。
スラリーは金型内で流動成形され、その後、熱または化学的刺激によりin-situでゲル化が進み、高強度な成形体を得ます。
技術的なポイントは、重合系の反応動力学の制御と気泡発生の抑制にあります。
押出成形
押出成形は、ハニカムセラミックスやセラミック膜支持体などの長尺かつ中空構造体の成形に主に用いられます。スクリューを用いてセラミックスラリーを特定形状のダイスへ押し出し、連続した成形体を得ます。
スラリーには適切な粘結性と剪断による粘度低下（シアーシニング）特性が求められます。
乾燥工程では、マイクロ波による予熱と分段階的な強制風乾燥を組み合わせることで、クラックの発生を防止しています。
テープキャスト成形
テープキャスト成形は、多層セラミックコンデンサやLTCC基板などの薄層セラミック基板の代表的な成形方法です。精密なブレードでセラミックスラリーを基材フィルム上に均一に塗布します。
スラリーのレオロジー特性が非常に重要で、高い剪断速度下でも擬塑性（シアーシニング）を維持する必要があります。
乾燥後の反りやピンホールの発生を防ぐために、分散剤、可塑剤、成膜剤など10種類以上の添加剤を最適な配合比率で調整しています。

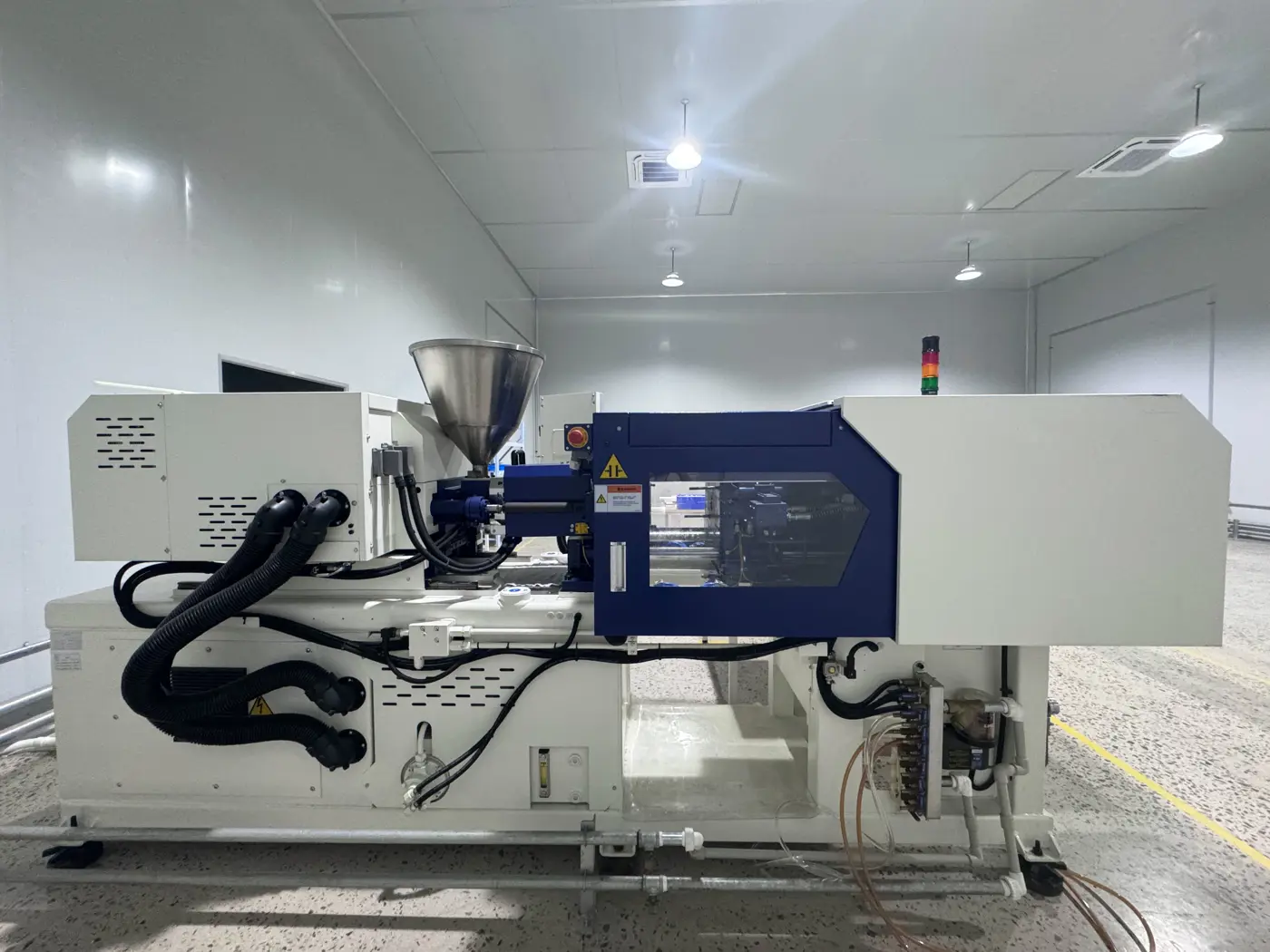

射出成形
射出成形は、電子セラミックスや医療用インプラントなどの微細で複雑な形状部品の大量生産に適した成形方法です。
高分子バインダーとセラミック粉体を混練して作成したペレットを金型に射出し、成形体を得ます。
その後の脱脂および焼結工程では、微細なクラック発生が課題となるため、段階的な昇温管理と雰囲気制御が重要です。

4. 焼結メカニズムの詳細化と微細構造制御戦略

セラミックス焼結の科学的本質は原子/イオンの移動と気孔除去プロセスであり、焼結結果に影響する変数は以下を含みます：
4.1 焼結動力学制御：
● 拡散メカニズム：表面拡散（初期段階）→粒界拡散（中期段階）→体積拡散（緻密化段階）
● 焼結活性化エネルギー：材料系ごとに異なる活性化エネルギー
● 粒成長抑制：MgOやY₂O₃などの抑制剤を添加し、粗大粒の生成を防止
4.2 代表的な焼結パラメータ設定：

5. 精密加工と後処理システムの最適化

セラミック材料の後処理は形状調整だけでなく、性能微調整と界面適配の重要なプロセスです。
5.1 加工設備の要点：
● 5軸連動超硬工具加工センター：高複雑3D構造に対応
● レーザー選択的アブレーション：表面張力領域の高精度調整用
● 放電複合加工：高硬度複合セラミックス（例：SiC-WC）向け
5.2 機能性処理：
● 分極処理（圧電セラミックス）：規定範囲内で温度制御しながら高電界強度を印加
● 表面コーティング（CVD/PVD）：TiN、Pt、Auなどの金属層（導電・はんだ付け・生体適合用）

● レーザー抵抗調整（センサー素子用）：サブオームレベルの制御精度

6. スマート品質管理システムと全工程トレーサビリティ

現代の先端セラミックス企業はデジタル製造とAI支援品質管理へ移行中です：
● XCT3D気孔再構築システム：潜在微細気孔・介在物検出用
● マシンビジョン欠陥検査：深層学習と連動した高速オンライン欠陥識別
● SPC管理図：粒径・密度・誘電率などの重要パラメータの工程能力指数（Cpk）分析
● MES+ERP統合システム：配合・工程パラメータ・設備状態・検査データの全工程トレーサビリティ記録

文章の結び

先端セラミックスの製造プロセスは、高度な技術力とプロセスの信頼性、そして品質の安定性が求められるシステムエンジニアリングの一例です。
上記で紹介した成形プロセスに加え、材料の機能化や複合化の進展に伴い、以下の先進技術が注目されています。
● 反応焼結
● 熱間等方圧加圧（HIP）焼結
● 3Dプリントセラミックス製造
これらの技術は、材料の高い緻密化や複雑形状の成形、そしてコスト効率の向上において重要な役割を果たしています。

したがって、成熟したプロセスチェーンと厳格な品質管理体制、そして高いエンジニアリングソリューション能力を持つメーカーの選定が、プロジェクト成功の重要なポイントとなります。
JFMは先端セラミックスのカスタム設計および製造に特化しており、豊富な業界経験と最先端技術を活かして、材料開発から量産納品までのワンストップサービスを提供しています。
信頼できる先端セラミックスのパートナーをお探しの際は、ぜひJFMまでご相談ください。お客様のニーズに合わせた的確なサポートとサービスソリューションをご提供いたします。
