半導体用セラミックノズルの材料種類と選定ガイド

はじめに

半導体製造、マイクロエレクトロニクス加工、ならびに高精度産業用スプレーコーティング工程において、セラミックノズルは装置の運転安定性とプロセス精度を支える中核部品です。プラズマエッチング装置の稼働中、ノズルはガスの導入・誘導、流れ場の均一性制御、反応領域の限定といった役割を果たすだけでなく、高温・高腐食性・真空または低圧環境下においても、長期にわたり化学的不活性と機械的安定性を維持することが求められる。
チップ製造プロセスの微細化が進み、エッチング精度への要求が一層高まるにつれて、セラミックノズル材料の選定がウェハ加工の歩留まり、装置の安定性、ならびに保全コストに与える影響はますます大きくなっている。

セラミックノズルの材料選定が不適切な場合に起こり得る代表的な課題：
❌ ノズルの摩耗が早い ― 使用寿命の短縮
❌ 孔径の寸法ドリフト ― プロセス精度への影響
❌ 化学反応による堆積 ― ウェハ汚染
❌ 局所過熱 ― クラック発生・破損
したがって、各種セラミックノズル材料の特性と、プラズマエッチング装置における適用性を正しく理解することは、装置エンジニアおよびプロセス技術者が設計・選定を行ううえで、重点的に押さえるべき重要ポイントです。

よく使用されるセラミックノズル材料の比較

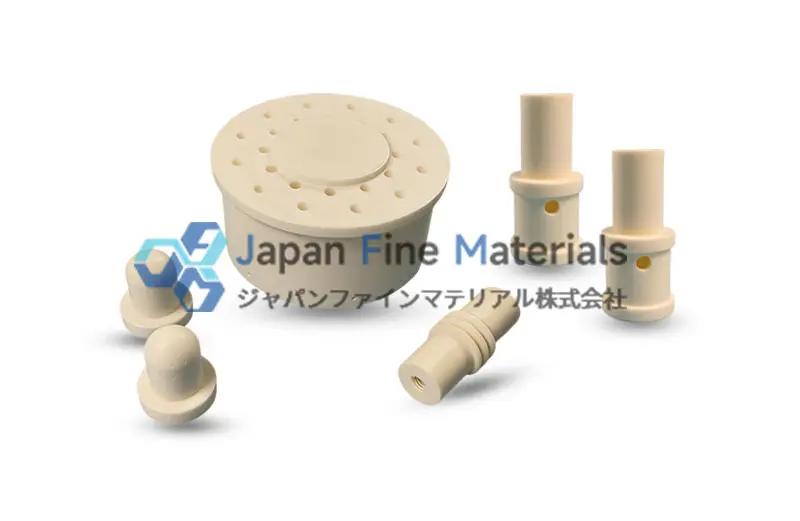

1. アルミナ（Al₂O₃）セラミックノズル

アルミナ（Al₂O₃）は、工業用途で最も広く用いられている高性能セラミックノズル材料の一つであり、半導体のプラズマエッチング、化学気相成長（CVD）、精密スプレーコーティングをはじめ、その他の高温・高腐食環境で幅広く採用されている。プラズマエッチング装置においては、高温・高速ガス流による衝撃や腐食性プロセスガスの影響を受ける一方で、孔径精度と寸法安定性を長期にわたり維持でき、加工の一貫性と歩留まりの確保に貢献する。アルミナは高硬度と優れた構造安定性を有し、長時間運転でも摩耗や変形が起こりにくいことが特である。また、先進的な加工技術により、複雑形状やミクロンレベルの微細孔を形成でき、カスタムプロセス要件にも対応可能である。さらに、他のセラミック材料との複合化により、耐衝撃性や耐熱性を一層高めることができ、高度な産業用途において、より安定かつ信頼性の高い性能を発揮する。

●  高硬度・耐摩耗性：モース硬度が高く、高摩擦・高速ガス流衝撃の条件下でも長期使用が可能で、ノズルの摩耗を低減する。
●  優れた耐熱性：融点が高く、高温環境下でも構造安定性と孔径精度を維持する。
●  高い化学的不活性：酸・アルカリおよび多くの腐食性ガスに対して耐食性が高く、堆積やワーク汚染のリスクを低減する。
●  低い熱膨張係数：急激な温度変化に対しても寸法安定性を維持する。
●  加工の柔軟性：複雑形状への加工が可能で、孔径のカスタマイズに対応する。複合材料との組み合わせにより、総合性能の向上も図れる。

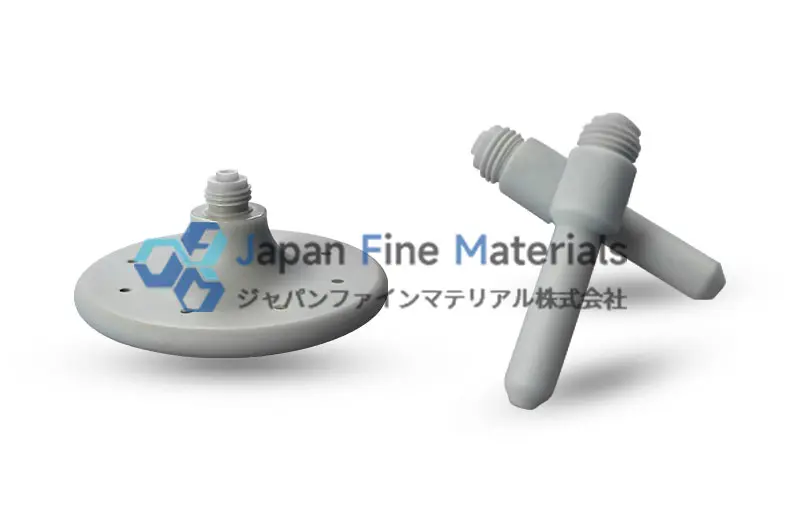

2. 窒化アルミニウム（AlN）セラミックノズル

窒化アルミニウム（AlN）は高性能セラミック材料の一種で、プラズマエッチング装置およびマイクロエレクトロニクス加工分野で広く使用されている。優れた熱伝導性と機械強度を備えるだけでなく、高温かつ高頻度の熱サイクルが繰り返されるプロセス環境下でも、寸法安定性と化学的不活性を維持できるため、加工精度と装置信頼性が厳しく求められる用途に適している。さらに、AlNは良好な電気絶縁性も有し、マイクロエレクトロニクス製造において静電気の蓄積を抑制し、ワークおよび装置の保護に寄与する。

●  高い熱伝導率：熱を素早く逃がし、局所過熱を低減してプロセス安定性を向上させる。
●  高い耐熱衝撃性：急激な温度変化下でもクラックや変形が起こりにくく、高頻度エッチングサイクルに適する。
●  高い機械強度：曲げ・圧縮に強く、高圧や振動環境下でも構造健全性を維持する。
●  優れた電気絶縁性：耐電圧（絶縁破壊強度）が高く、微細加工における静電気の影響を低減し、ウェハへのダメージリスクを抑える。
●  高い寸法安定性：熱膨張係数が低く、温度や圧力の変動下でもミクロンレベルの微細孔精度を維持する。

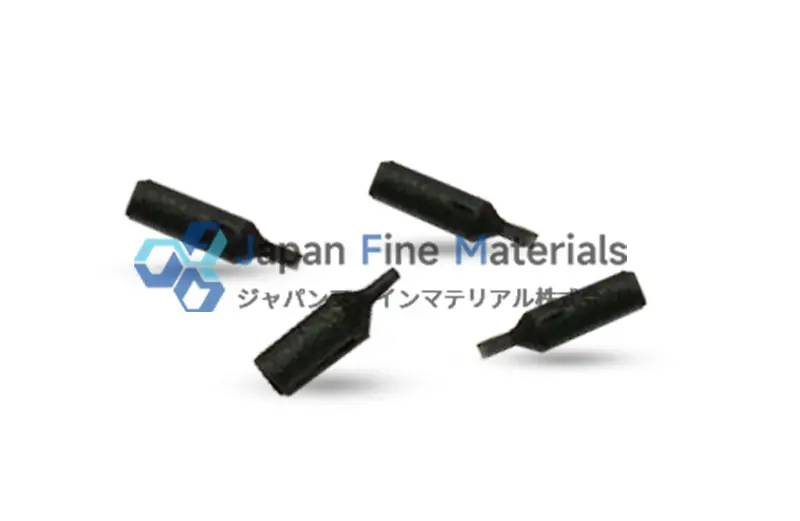

3. ジルコニア（ZrO₂）セラミック吸着ノズル

ジルコニア（ZrO₂）は高性能セラミック材料の一つで、優れた破壊靭性と熱サイクル安定性により、半導体製造におけるハイエンドのプラズマエッチング装置や精密マイクロエレクトロニクス加工分野で広く採用されている。ZrO₂は高い機械応力や高温・腐食性環境に耐えつつ、寸法精度と構造健全性を維持できるため、プロセス精度および装置信頼性が極めて厳しく求められる用途に適している。さらに、酸化イットリウム（Y₂O₃）を部分添加して安定化したジルコニアでは、熱膨張特性などが最適化され、頻繁な運転サイクルや温度変動の大きい環境下でも長期安定運用が可能となる。

●  優れた破壊靭性：破壊靭性が高く、高圧ガス流の衝撃や機械振動に耐え、ノズル破損リスクを低減する。
●  高い化学的安定性：腐食性ガス／液体環境下でも特性を維持し、化学的な侵食（エッチング）の影響を受けにくい。
●  高い機械強度：高応力環境下でも構造健全性と寸法安定性を維持する。
●  高精度加工性：複雑形状への加工が可能で、孔径のカスタマイズや高精度用途に適する。
●  高い耐摩耗性：高硬度材により微小亀裂の進展を抑制し、一般的なセラミック吸着ノズルより長寿命化が期待できる。
●  優れた耐食性：一部の有機溶剤、洗浄剤、酸・アルカリ溶液、腐食性ガスに対して高い化学安定性を示し、長期の薬液接触条件下でも汚染パーティクルの析出や腐食が生じにくく、寸法精度の維持に寄与する。

アルミナ（Al₂O₃） vs 窒化アルミニウム（AlN） vs ジルコニア（ZrO₂）

●  アルミナ（Al₂O₃）：耐摩耗性に優れ、コストも比較的低いため、半導体エッチング、精密スプレー、基板搬送治具など多くの産業用途に適している。一方で、急激な温度変化環境における耐熱衝撃性は一般的である。
●  窒化アルミニウム（AlN）：極めて高い熱伝導率と優れた耐熱衝撃性が特長で、高精度マイクロエレクトロニクス加工、MEMSエッチング、高出力放熱用途に適する。ただし材料が脆く、コストが高いことに加え、加工難易度も高くなりやすい。
●  ジルコニア（ZrO₂）：破壊靭性と硬度が非常に高く、高速動作時の機械的衝撃や振動に耐えられるため、SMT精密部品の搬送やチップのピック＆プレース（実装）に適する。一方で熱伝導率が低いため、熱の蓄積（温度上昇）に注意が必要である

材料選定ガイド

1. 動作温度と耐熱衝撃性
セラミックノズル材料は、プラズマエッチングや高精度加工プロセスで発生する高温に耐え、長時間の高温環境下でも構造健全性と機械特性を維持できる必要がある。高周波プラズマエッチングや急速な昇温・降温を伴う条件では、耐熱衝撃性が特に重要であり、クラックや破損を効果的に防止して、ノズルの長期安定使用を可能にする。なお、長期高温運転により微細組織が変化し、孔径精度に影響を及ぼす可能性もある。
このため、高温かつ熱衝撃の大きい環境では窒化アルミニウム（AlN）およびジルコニア（ZrO₂）を優先的に推奨し、アルミナ（Al₂O₃）は中～高温で条件が安定したプロセスに適する。

2. 化学適合性と耐食性
ノズル材料は、プロセスで使用されるガス、プラズマ、薬液に対して高い化学的安定性を持ち、表面腐食、流路の閉塞、パーティクル脱落のリスクを低減して、加工の再現性を確保することが求められる。表面粗さ（仕上げ）や微細構造の緻密性は、デポジット付着の抑制や耐久性向上に有効である。
強腐食性ガス環境では、一般に高純度アルミナ（Al₂O₃）およびジルコニア（ZrO₂）がより安定した化学特性を示し、有力な選択肢となる。

3. 機械強度と耐摩耗性
セラミックノズルは、高速ガス流、微粒子衝突、機械振動の環境下で使用されるため、十分な圧縮強度・曲げ強度・耐摩耗性が必要である。精密部品では、材料の均一性と緻密度が寸法精度を維持する基盤となる。
高頻度または連続運転条件では、靭性の高いセラミックス（例：安定化ジルコニア）を選定することで寿命を大きく延ばせる。したがって、機械応力が大きく摩耗が発生しやすい用途では、ジルコニア（ZrO₂）および高強度アルミナ（Al₂O₃）が推奨される。

4. 精度と寸法安定性
マイクロエレクトロニクス加工および半導体エッチングでは、ノズル孔の精度がミクロンレベルで求められる。材料の熱膨張係数や内部応力を適切に管理し、長期にわたる安定性を確保することが重要である。また、複雑孔形状や多孔ノズルの成形プロセス（射出成形、冷間等方圧加圧焼結など）も寸法再現性に影響する。
高精度用途では、窒化アルミニウム（AlN）は低熱膨張で寸法安定性に優れ、ジルコニア（ZrO₂）も耐熱衝撃性が高く精密用途に適する。アルミナ（Al₂O₃）は主流の精密加工で広く用いられ、ほとんどの寸法精度要求に対応可能である。

5. コストパフォーマンスと寿命
高性能セラミックスは初期コストが比較的高い一方、耐摩耗性・耐食性により保守や交換頻度の低減に寄与する。量産や高精度プロセスでは、単純な低コスト志向よりも、長期信頼性とプロセス安定性を優先すべきである。
コストと性能のバランスという観点では、アルミナ（Al₂O₃）は中程度の要求に適し、窒化アルミニウム（AlN）とジルコニア（ZrO₂）はハイエンドの精密プロセスに適する。

6. プロセス適合性
エッチングプロセスごとに、ノズル孔形状、肉厚、熱伝導率などへの要求は異なる。材料選定は装置のプロセス条件と整合させ、ガス分布の均一化、エッチングレートの安定化、局所的な過剰エッチングやデポジットによる閉塞の抑制につなげる必要がある。
高い均一性・高熱伝導・高安定性が求められるプロセスでは、窒化アルミニウム（AlN）が第一選択となり、アルミナ（Al₂O₃）とジルコニア（ZrO₂）はプロセス温度や耐摩耗要求に応じて柔軟に選択できる。

おわりに

適切なセラミックノズル材料の選定は、プラズマエッチング装置の長期安定稼働を実現し、ミクロンレベルの加工精度を確保するとともに、製品歩留まりを向上させるための重要である。材料特性、プロセス要件、実際の運転環境を科学的に把握し、適切な選定戦略と組み合わせることで、セラミックノズルの寿命延長に加え、装置の保守コストおよび生産リスクの低減にもつながる。さらに、高品質なセラミックノズルはガス流量分布を最適化し、エッチングの再現性・一貫性を確保することで、マイクロエレクトロニクス製造、半導体加工、精密産業用途を強力に支える。

プラズマエッチング装置向けノズルの選定でお困りではありませんか。使用条件に適合する高性能セラミックノズルをお探しでしたら、ぜひJFMまでお問い合わせください。材料選定から精密加工までを一貫してカバーする専門的なカスタムソリューションをご提供し、高温・高腐食・高精度プロセス下でも安定稼働を支援します。生産効率、歩留まり、装置信頼性の向上に貢献いたします。
