エッチングおよび成膜プロセスにおけるセラミックエッジリング

前書き

半導体製造においては、微細精度とプロセスの一貫性が極めて高い水準で求められます。中でも、エッチング（Etching）および成膜（Deposition）は、デバイス性能と歩留まりを左右する重要なプロセス工程です。
ウェーハのエッジ領域は、プロセス均一性の制御が難しく、欠陥の発生、膜厚のばらつき、パーティクル汚染などの問題が生じやすい領域です。これらは全体のプロセス安定性に大きな影響を与える要因となります。
このエッジ領域のプロセス均一性を最適化し、安定したプロセスと高い歩留まりを確保するためには、ウェーハエッジにおける電場分布、反応ガス流、および材料の成膜・除去挙動を適切に制御することが重要です。
セラミック・エッジリング（Ceramic Edge Ring）は、これらのプロセス特性に直接影響を与える重要なプロセス部品の一つであり、その品質確保と設計最適化は、製造プロセス全体の安定性を支える上で欠かせません。

セラミック・エッジリング（Ceramics Edge Ring）とは

セラミック・エッジリング（Ceramic Edge Ring）は、半導体の薄膜成膜装置やエッチング装置のプロセスチャンバー内に設置され、ウェーハ外周部に密着して配置される環状の機能部品です。主にウェーハのエッチングプロセスにおける均一性を最適化するために用いられます。
この部品は、優れた耐腐食性・密封性・高低温耐性・高精度な加工精度を備えており、回路パターンの形成に直接関与することはありませんが、重要な補助部品としてプロセス中に保護および最適化の役割を果たします。
構造的には、セラミック・エッジリングは通常、円環形状をしており、内径はウェーハ径に高精度で一致し、外径はチャンバー内のトレイまたは電極部と安定的に嵌合します。リングの厚みや幾何形状は精密に設計されており、プロセス中に信頼性の高い機械的支持とガス流およびプラズマ分布の最適制御を同時に実現します。
機能面では、セラミック・エッジリングは主に以下の役割を担います。
●  物理的隔離：ウェーハとチャンバー環境の間に環状のバリアを形成し、外部からの不要な物理的・化学的干渉を効果的に遮断します。
●  エッジ安定化：ウェーハエッジは欠陥（過剰エッチングや膜剥離など）が発生しやすい領域であり、セラミック・エッジリングはこうしたプロセス異常を緩和します。
●  パーティクル抑制：ウェーハエッジの露出部を覆うことで、形状不均一や微細クラックに起因するパーティクルの剥離・汚染を低減します。
●  チャンバー保護：一部のプロセスでは、プラズマや反応生成物がチャンバー内壁に直接作用すると成膜や腐食を引き起こす恐れがあります。セラミック・エッジリングはこれを防ぐ第一の防壁として機能し、装置の汚染と損耗を抑制します。
総じて、セラミック・エッジリングは単なる固定部品ではなく、プロセス環境の安定性と製品歩留まりを支える重要な要素部品です。その性能と状態は、半導体製造工程が高精度かつ高クリーン度の要求条件下で安定的に稼働できるかどうかを左右します。

エッチングプロセスにおけるセラミック・エッジリングの役割

ドライエッチングや深反応性イオンエッチング（DRIE）プロセスでは、ウェーハのエッジ領域において過剰エッチング、エッチング深さの不均一、あるいは側壁プロファイルの不良が発生しやすくなります。
セラミック・エッジリングは、エッジ領域の電場分布、イオン入射角度、およびガス流動状態を最適化することで、プラズマと反応性種がウェーハエッジに作用する挙動を制御し、エッチング均一性とプロセス全体の安定性を向上させます。
主な効果
エッジ過剰エッチングおよび微細剥離の低減
環状構造によりプラズマ分布を均一化し、ウェーハ中心からエッジまでのエッチングレートを一定に保ちます。これにより、エッジ材料の微細剥離によるパーティクル汚染も抑制されます。
歩留まりの向上
エッジの微細亀裂や尖鋭部、パーティクル欠陥を制御することで、ウェーハエッジの品質を安定させ、全体の良品率を維持します。
装置保護
プラズマがチャンバー内部やチャック表面に直接作用するのを防ぎ、装置寿命の延長とメンテナンス頻度・コストの低減に貢献します。
副生成物の制御
エッチング生成物や反応副生成物をウェーハエッジから効率的に排出させ、堆積物の蓄積やパーティクル汚染のリスクを軽減します。

薄膜成膜プロセス（CVD / PECVD / ALD / PVD）におけるセラミック・エッジリングの役割

化学気相成長（CVD）、物理気相成長（PVD）、原子層堆積（ALD）などのプロセスでは、ウェーハのエッジ領域で膜厚の不均一、パーティクル堆積、あるいは膜層の付着不良といった問題が発生しやすくなります。
セラミック・エッジリングは、エッジ領域のガス流分布、前駆体の輸送、および局所電場・イオン環境を調整することで、成膜プロセスの均一性と安定性を高め、パーティクル汚染のリスクを低減します。
主な効果
薄膜均一性の向上
ガス流動や反応性種の分布を制御することで、膜厚の勾配を抑制し、エッジ部の過剰成膜や膜不足を軽減します。
パーティクル汚染・膜層異常の抑制
エッジに堆積する材料をリング周辺に限定することで、ウェーハ表面やチャンバー内部へのパーティクル汚染リスクを低減します。
装置保護
成膜物質がチャンバー内壁やチャック表面に直接付着するのを防ぎ、清掃頻度やメンテナンスコストの削減に貢献します。
成膜の連続性・均一性の強化
ALDや高方向性PVDなどのプロセスでは、エッジ領域の前駆体輸送や成膜方向を調整することで、ウェーハ全面にわたる薄膜の均一性と連続性を確保します。

エッジリングに使用される主なセラミック材料

セラミック製エッジリングの製造において、材料選定は部品の耐久性、プロセス適合性、経済性を大きく左右します。エッチングや成膜プロセスの環境下では、高温・強プラズマ・帯電粒子の衝撃・腐食性ガス（CF₄、Cl₂、NF₃ など）といった過酷な条件にさらされます。そのため、エッジリング材料には優れた化学的安定性に加え、高い機械的強度・熱安定性・寸法精度が求められます。
以下は、エッジリングに一般的に使用される代表的なセラミック材料とその特徴です。
アルミナ（Al₂O₃）
アルミナは高硬度・高耐摩耗性を持ち、化学的に安定しており、多くの酸・アルカリ環境に耐性を示します。また優れた電気絶縁性を備え、コストバランスにも優れた汎用材料です。中低強度のエッチングプロセスや常温PECVDなど、一般的な用途に広く適用されます。ただし、強腐食性プラズマ環境で長期間使用すると表面が粗化し、パーティクル汚染リスクが増加する場合があります。
ジルコニア（ZrO₂）
ジルコニアは高い破壊靭性と優れた耐衝撃性を持ち、化学的にも安定しています。機械的ストレスが大きい用途、たとえばウェーハ搬送や高精度チャックのエッジ部などに適しています。SiCに比べると耐熱性はやや劣りますが、中低温のPECVDや一部PVDプロセスにおいては高い信頼性を発揮します。
シリコンカーバイド（SiC）
SiCは極めて高い硬度と耐摩耗性を有し、Cl₂やF系プラズマなど強腐食性雰囲気下でも優れた耐食性を示します。また高熱伝導率・高耐熱性を備え、高出力プラズマエッチング、高温CVD、ALDプロセスなどに最適です。一方で、材料コストが高く加工も難易度が高いという欠点がありますが、過酷なプロセス条件下では長寿命性の優位性が際立ちます。
アルミナイトライド（AlN）
AlNは高い熱伝導率と優れた電気絶縁性を両立し、中程度の機械強度と優れた耐熱衝撃性を備えています。高速な放熱や高温・高頻度の熱サイクルが求められる半導体製造装置に適した材料です。
石英（Quartz）
石英は高純度・高熱安定性を持ち、1000℃を超える高温にも耐えることができます。低誘電率と高い透光性を活かし、高温成膜や高純度プロセスに用いられます。ただし機械的強度が低く脆いため、F系プラズマ環境では腐食が進みやすく、プロセス条件の厳密な管理が必要です。

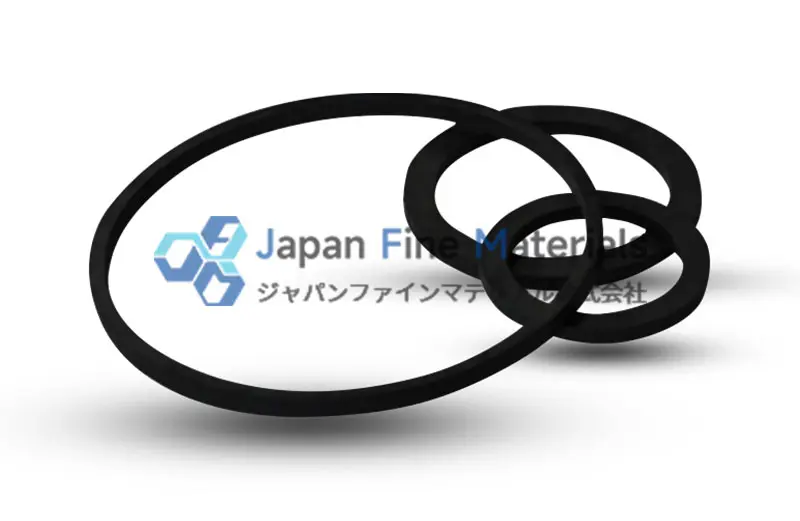

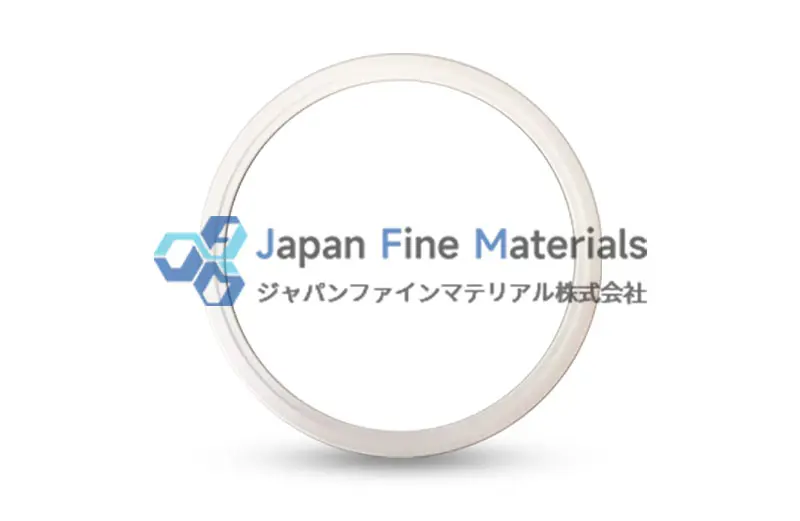

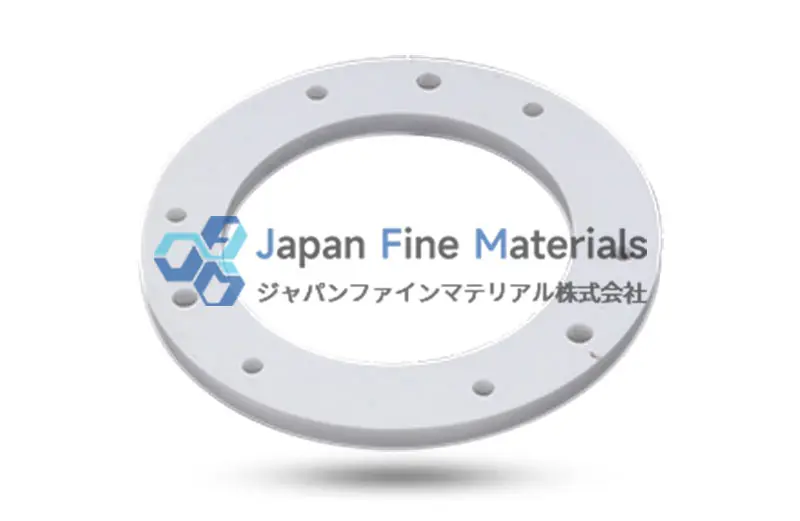

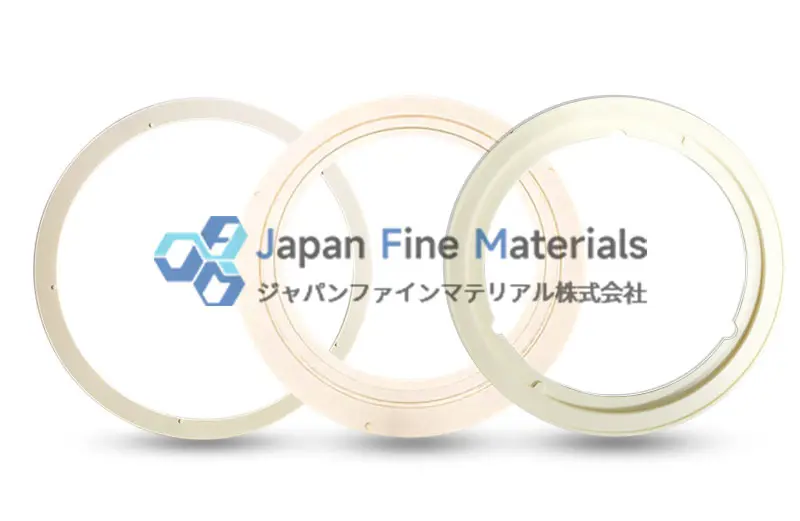

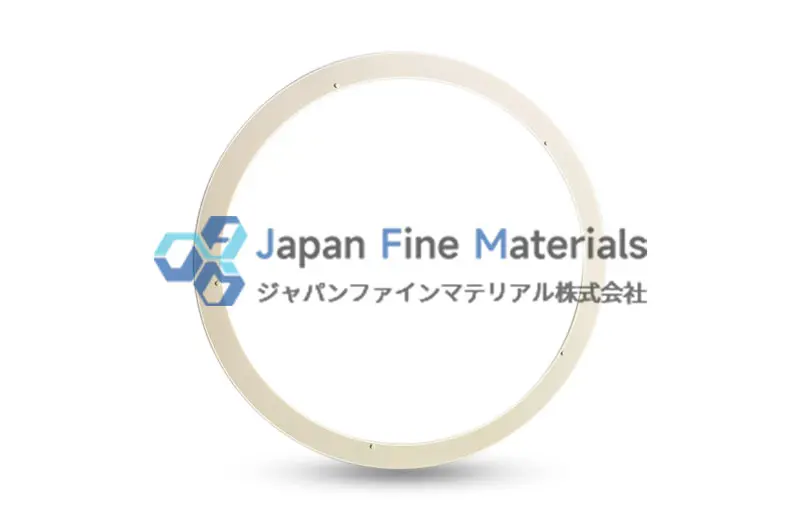

アルミナ・リング	ジルコニア・リング	酸化イットリウム・リング

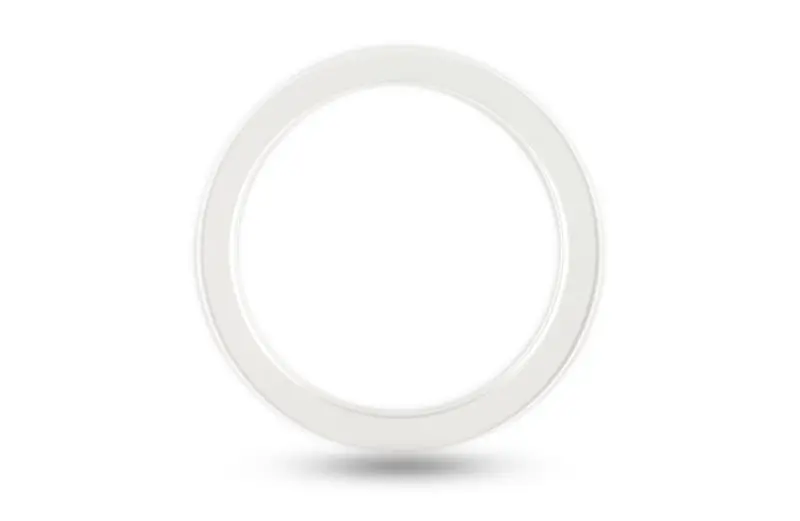

炭化ケイ素	窒化アルミニウム・リング	石英・リング

セラミック・エッジリングの重要な価値

歩留まりの向上
ウェーハエッジ領域のエッチングおよび成膜環境を最適化することで、エッジ欠陥やパーティクルの発生を効果的に抑制できます。
これによりウェーハ全体の歩留まりが向上し、大規模生産においては出荷可能ウェーハ数の増加につながります。結果として、生産ラインのキャパシティと生産効率の改善にも寄与します。
プロセス一貫性の確保
セラミック・エッジリングは、電場分布、ガス流動経路、局所的な成膜・エッチング挙動を制御することで、エッチング深さや膜厚の均一性を維持します。
これにより、プロセスのばらつきによる製品品質への影響が抑えられ、各ウェーハの加工結果がより安定かつ予測可能になります。
装置保護とメンテナンスコストの低減
エッジリングは、反応チャンバーやウェーハチャックを保護し、堆積物残留や腐食リスクを低減します。
これにより、装置の清掃頻度や停止時間が削減され、重要部品の寿命が延びます。高生産性が求められる半導体製造環境では、長期的な運用コストの大幅削減に貢献します。
カスタマイズ設計による付加価値
ウェーハサイズ、プロセスタイプ、装置モデルに応じたカスタマイズ設計のエッジリングは、エッジ部のプロセス性能を最適化するだけでなく、不良品率のさらなる低減にも寄与します。
これにより、半導体製造企業は持続的かつ定量的な長期経済効果を得ることができます。

おわりに

セラミック・エッジリングは、半導体プロセスにおいて極めて重要な役割を果たします。その性能は、電場、プラズマ、ガス流動、副生成物の挙動に直接影響を与え、結果としてエッチングや成膜の均一性、パーティクル制御、装置メンテナンス周期に間接的に影響します。適切な材料選定、精密な形状設計、そして定期的なメンテナンスの実施は、半導体プロセスの安定性を確保し、歩留まりを最適化するための重要な要素です。
先進的なプロセスの最適化を目指す企業にとって、エッジリングの体系的な選定・適用・メンテナンスは、生産ラインの効率向上と製造コスト削減に直結する戦略的施策となります。
JFMでは、貴社の半導体製造環境に適したカスタマイズ可能なセラミック・エッジリングソリューションをご提供し、信頼性の高い安定稼働を支える基盤構築をサポートします。

FAQ

Q1: セラミック・エッジリングにはどのような材料が使われますか？
代表的な材料として、アルミナ（Al₂O₃）、シリコンカーバイド（SiC）、ジルコニア（ZrO₂）などがあります。選定は、実際のプロセスにおける腐食性、温度、プラズマ環境に応じて行う必要があります。
Q2: セラミック・エッジリングはどのようなプロセスで使用されますか？
主にプラズマエッチング（Plasma Etching）や、化学気相成長（CVD）、プラズマ励起化学気相成膜（PECVD）、原子層堆積（ALD）などの薄膜成膜プロセスで使用されます。
Q3: セラミック・エッジリングはウェーハの加工精度に影響しますか？
影響はありません。むしろ、ウェーハエッジ領域の電場やガス流動を最適化することで、エッチングや成膜プロセスの均一性を向上させ、ウェーハの加工精度を安定させる効果があります。
Q4: セラミック・エッジリングはカスタマイズ可能ですか？
可能です。ウェーハサイズ、装置モデル、特定のプロセス条件に応じて、完全に最適化されたカスタマイズソリューションをご提供できます。
