半導体製造は、現代の工業システムにおいて、特に複雑性と高精度が求められる分野のひとつである。微細化プロセスが5nm、3nm、さらには2nmノードへと進展する中で、ウェーハ加工装置は高電圧・高周波・高エネルギーのプラズマ環境下において、長期間にわたり安定した稼働が要求される。
半導体製造は、現代の工業システムにおいて、特に複雑性と高精度が求められる分野のひとつである。微細化プロセスが5nm、3nm、さらには2nmノードへと進展する中で、ウェーハ加工装置は高電圧・高周波・高エネルギーのプラズマ環境下において、長期間にわたり安定した稼働が要求される。
プラズマエッチング、化学気相成長(CVD)、イオン注入といった主要プロセスは、いずれも強い電界環境にさらされるだけでなく、高温や強腐食性の反応ガスといった過酷な条件を伴う。
このような電気的・物理化学的に厳しい負荷条件下では、絶縁破壊、リーク電流の発生、あるいは誘電体の破壊が起きれば、装置の突発停止、プロセス条件の変動、さらにはウェーハ歩留まりの低下を引き起こす可能性がある。
したがって、高電圧部品における絶縁信頼性の確保は、半導体製造装置の総合性能および量産における安定性を保証する上で不可欠な課題となっている。セラミック絶縁リングは、耐高電圧性と耐プラズマ侵食性を兼ね備えた重要部材として、この分野で極めて重要な役割を果たしている。

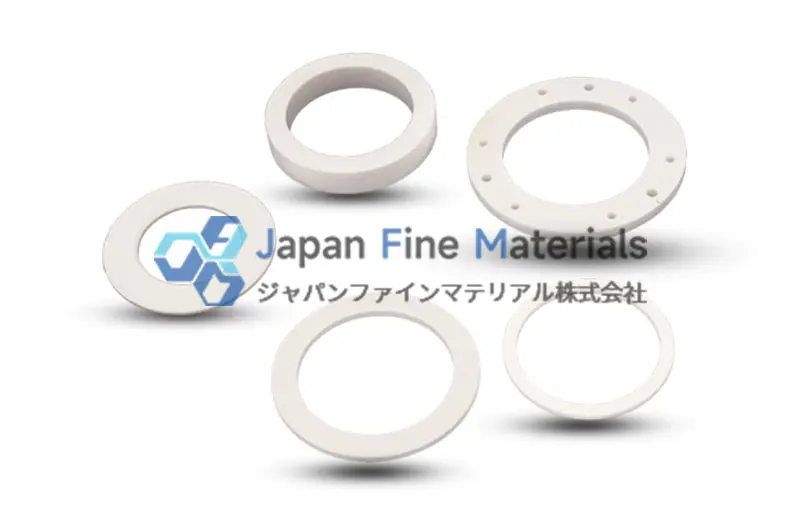

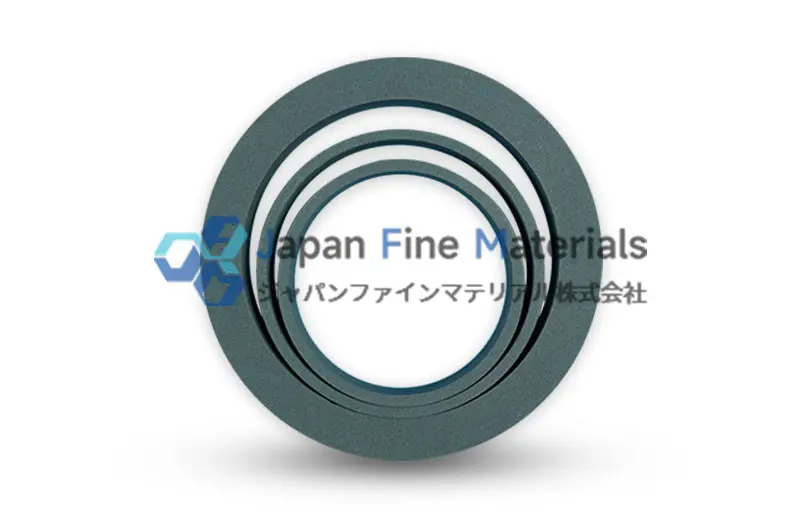

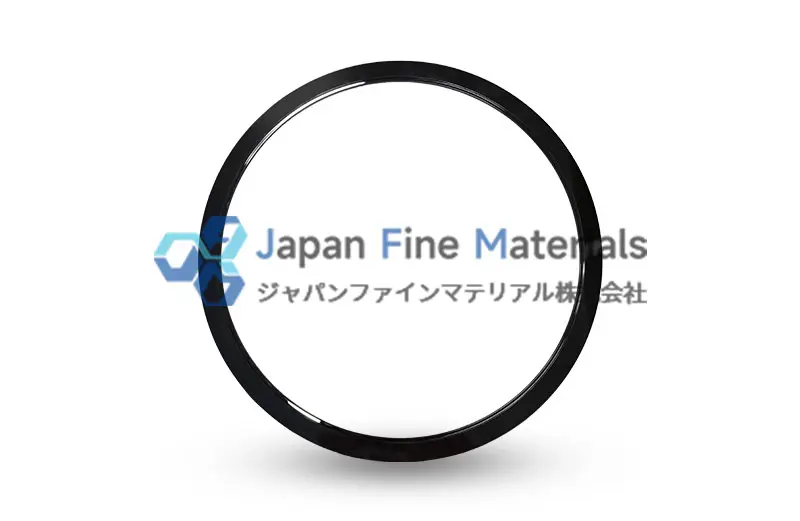

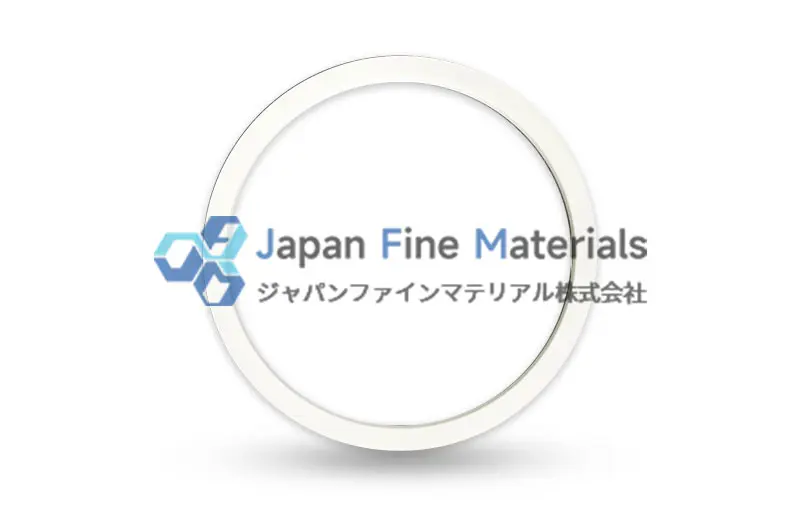

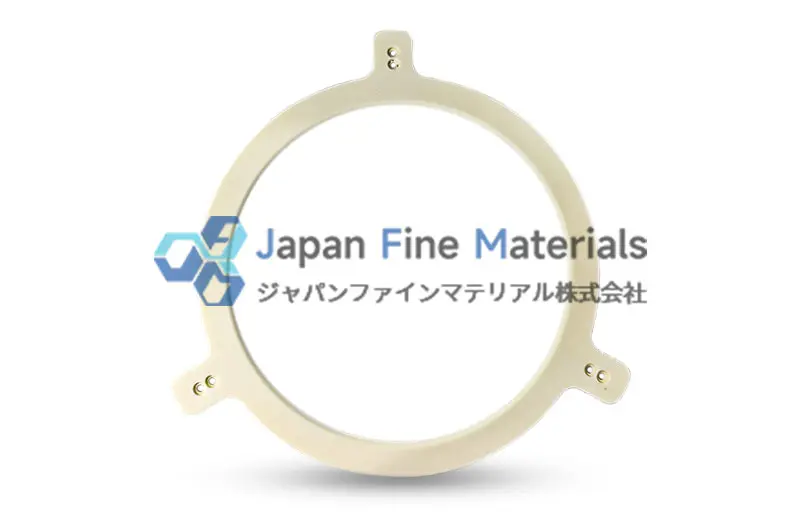

セラミック絶縁リング(Ceramic Insulation Ring)は、半導体製造装置における重要な電気絶縁部材であり、通常は電極と反応チャンバーの間に設置される。高電圧環境下で絶縁機能を担い、電極とチャンバー間の高電圧破壊やアーク放電を効果的に防止するだけでなく、プロセス領域における電界分布を最適化し、プラズマの均一性を向上させることで、ウェーハ加工におけるエッチングや成膜の精度を確保する。
材料選定においては、高い絶縁強度、優れた熱安定性、耐プラズマ侵食性を兼ね備えることが求められる。現在、主に以下の材料が使用されている。
● アルミナ(Al₂O₃):バランスの取れた特性を持ち、高い絶縁強度と安定した機械特性を有する。コスト面でも優れており、中~低出力のプロセス装置で広く使用される。
● 酸化イットリウム(Y₂O₃):優れた耐プラズマ腐食性と高い靱性を備え、高周波・高出力の反応チャンバー、特に腐食性ガス環境下で優れた性能を発揮する。
● 窒化アルミニウム(AlN):高い絶縁性に加えて熱伝導率が高く、プロセスで発生する熱を効率的に逃がすことができるため、放熱要求の厳しい用途に適している。
● 炭化ケイ素(SiC):高硬度、耐摩耗性、耐熱衝撃性に優れ、高エネルギーイオン注入など、強い機械的負荷や熱負荷がかかる環境で多用される。
● 多孔質セラミックス:制御可能なガス透過性と軽量性を有し、均一な雰囲気分布やバックサイドガス供給構造など、特殊なプロセス要求に対応可能である。
![]() |
![]() |
![]() |
1.高電圧絶縁と誘電体破壊の防止
先端プロセスのプラズマ処理(ICPエッチング、PECVD など)では、高周波または直流電極に数千ボルトの高電圧が印加される。電極と接地チャンバー間の絶縁性能が不十分な場合、誘電体破壊やアーク放電が発生し、電極損傷に加えてチャンバーの汚染を引き起こし、ウェーハ全体の廃棄に至る恐れがある。セラミック絶縁リングは高い絶縁耐力を有し、コアプロセス領域に信頼性の高い絶縁バリアを形成することで、高電圧破壊の防止と装置の安定稼働を実現する。
2.電界分布の最適化によるプロセス均一性の確保
集積回路製造において、プラズマ均一性はウェーハ上の線幅均一性と歩留まりを直接左右する。セラミック絶縁リングの誘電特性と三次元形状は、反応チャンバー内の電界分布を制御する重要因子である。リングの形状や材料特性(例:比誘電率)を最適化することで、電界のエッジ効果を緩和し、ウェーハ周辺部での過剰エッチングや成膜速度の異常を防止する。これによりウェーハ全域でのプロセス均一性が確保され、先端プロセスが要求する厳格なプロセスウィンドウに対応可能となる。
3.リーク電流の抑制とエネルギー効率の向上
複雑なプラズマ化学環境では、低品質の絶縁材料は微小なリーク電流を発生させやすい。これにより不要なエネルギー消費が増大するだけでなく、チャンバー内のインピーダンス整合や電位分布を乱し、プロセス条件の変動を招き、CD(Critical Dimension)制御精度にも悪影響を及ぼす。高純度セラミックは優れた体積抵抗率を有し、リーク経路を効果的に遮断することで、不要なエネルギー消費を低減し、プラズマプロセスの長期安定性を維持する。これにより量産におけるプロセスの一貫性が強固に保証される。
1.プロセスの安定性と一貫性の確保
高性能セラミック絶縁リングは、高電圧・高周波・強プラズマ環境下において安定かつ信頼性の高い電気絶縁を提供し、アーク放電や微小なリーク電流を効果的に抑制する。これにより、エッチング速度や成膜厚さなどの重要プロセス条件が長時間の連続稼働でも高い一貫性を維持し、ロット間のばらつきを大幅に低減する。
2.装置の連続稼働とスループット向上
優れた耐熱性・耐プラズマ腐食性・長寿命特性を備えたセラミック絶縁リングは、装置の連続稼働サイクルを大幅に延長し、突発的な停止やメンテナンス頻度を削減する。その結果、装置の総合稼働率が向上し、ウェーハ生産ラインのスループット増加を実現する。
3.ウェーハ歩留まりと製品一貫性の向上
安定した絶縁性能はプラズマ分布の均一性を確保し、エッチング残渣や膜厚ムラといったプロセス欠陥を根本から低減する。これにより、ウェーハ表面の均一性が向上し、不良率が低下することで、全体の歩留まりおよび製品一貫性の向上につながる。
4.総合的な運用コストの最適化
高性能セラミック絶縁リングは初期導入コストこそ高いものの、装置信頼性の向上、メンテナンス頻度の削減、歩留まり改善といった効果により、ウェーハ1枚あたりの製造コストを効果的に低減する。結果として、ファブ全体の運用コスト構造を最適化し、競争力強化に寄与する。
セラミック絶縁リングは、半導体製造装置における重要部品であり、構造は精巧ながら、プロセスの安定性と装置の信頼性ある稼働を支える不可欠な要素です。高い絶縁性、均一な電界制御、優れたエネルギー効率により、装置の運転安定性を向上させると同時に、ウェーハ加工における歩留まりや生産性向上に直接貢献します。
半導体製造が3nm、2nmなどのより先端プロセスへと進展する中で、絶縁リングには、耐電圧性能、耐プラズマ侵食性、長期信頼性がますます強く求められています。このような背景から、高性能セラミック絶縁リングの技術的価値は一層明確となり、先端プロセス装置の持続的な最適化を支える重要な基盤となっています。
お客様のプロジェクトが、高出力・強腐食性プロセス環境下での絶縁要求に対応する必要がある場合、JFMは高性能セラミック絶縁リングのソリューションをご提供いたします。材料選定や構造カスタマイズもサポートし、装置の安定稼働とプロセス最適化の実現を支援します。製品サポートや技術相談をご希望の際は、ぜひJFMチームまでお問い合わせください。
Q1:絶縁リングは半導体装置でどの程度の高電圧に耐えられますか?
A1: 絶縁リングは高性能セラミック材料で製造されており、優れた絶縁性能を有します。先端プロセスで一般的な高電圧高周波環境に耐え、電極とチャンバー間のアーク放電や誘電体破壊を効果的に防止し、プラズマプロセスの安定稼働を支えます。
Q2:なぜプラスチックや石英ではなくセラミックを選ぶのですか?
A2: プラスチックや石英と比べ、セラミック材料は耐熱性、耐プラズマ侵食性、機械的安定性に優れています。特に高出力・高腐食性のプロセスチャンバーに適しており、ウェーハ加工の均一性と装置の信頼性確保に貢献します。
Q3:絶縁リングはどのくらいの頻度で交換する必要がありますか?
A3: 絶縁リングの寿命は、プロセス条件、電力負荷、材料などの要因で変動します。一般的なプラズマ環境下では、高性能セラミック絶縁リングは長寿命で、装置のメンテナンス頻度を低減し、ラインの連続安定稼働を支援します。
Q4:絶縁リングはカスタマイズ可能ですか?
A4: はい可能です。お客様の装置構造、プロセスタイプ、性能要件に応じて、サイズ規格、材料選定、絶縁構造を含むカスタマイズソリューションを提供します。異なるプロセスノードでの電気絶縁とプロセス最適化の要件に対応可能です。
