半導体製造向け高精度ウェーハ搬送アーム

前書き

半導体製造の分野において、ウェーハ（Wafer）の搬送精度は、製品の歩留まりやチップ性能に大きく影響する重要な要素のひとつです。ウェーハのサイズが200mmから300mm、さらにはそれ以上へと拡大するにつれて、重量が増加し、構造は薄く脆くなり、製造プロセスの複雑さも著しく増しています。その搬送過程におけるわずかな偏差でさえ、ウェーハ表面の傷や微粒子汚染、さらには全体の廃棄につながる可能性があり、先端プロセスの安定性や製品信頼性に深刻な影響を及ぼします。
ウェーハ搬送アーム（Wafer Handling Arm）は、現代の半導体生産ラインにおける中核的な搬送装置であり、単なるウェーハの移載・位置決めにとどまらない役割を果たしています。高清浄度環境下での高精度な協調作業に直接関与し、ナノメートル単位の位置決め精度、低振動、低微粒子発生といった厳しい要件を満たす必要があります。同時に、高速かつ安定した運転性能を確保し、場合によっては一定の導電性も求められます。ウェーハ搬送技術は、生産ライン全体の生産能力向上、単位製造コストの削減、プロセスの一貫性維持における重要な要素となっています。

ウェーハ搬送アームとは

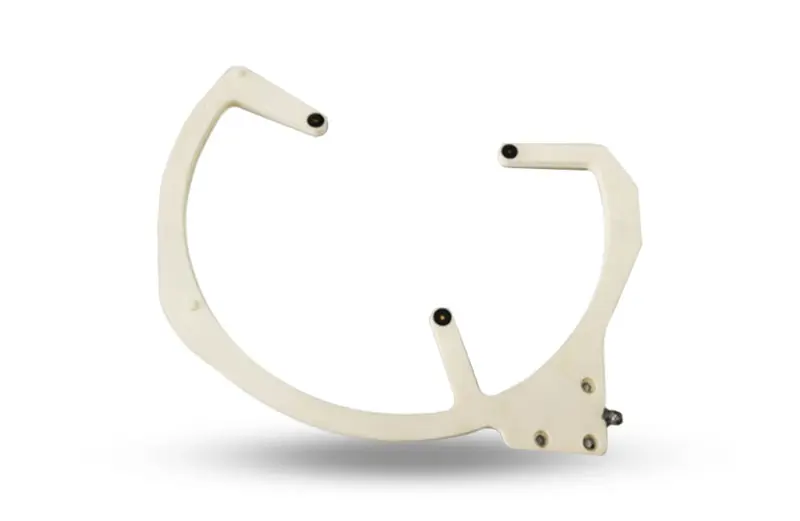

ウェーハ搬送アームは、半導体製造装置で用いられる高精度自動搬送装置であり、各種プロセス工程間でウェーハを安定かつ正確に移載し、表面をキズや汚染から保護する役割を果たします。主な設計上の特徴は以下の通りです。
1、非接触または低接触搬送技術

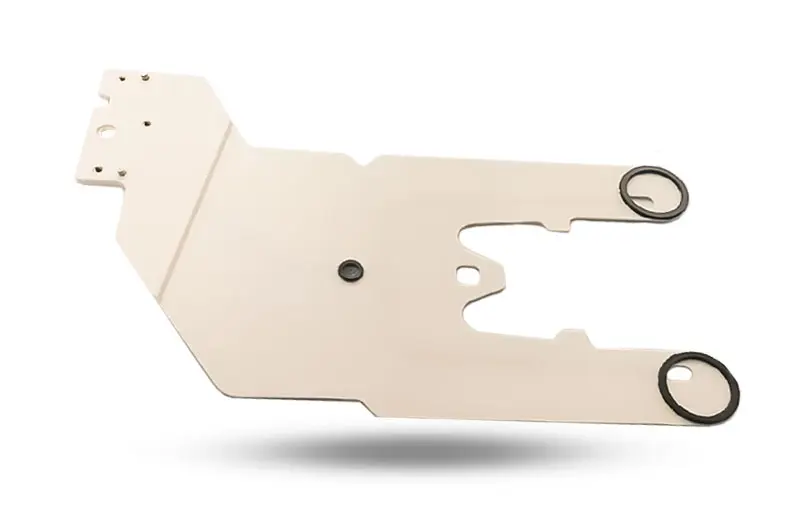

真空チャックや静電チャック、フレキシブルなエンドエフェクター、あるいはエアフロー支持などの技術を採用し、ウェーハとの物理的接触を最小限に抑え、敏感な領域への損傷を回避します。
さらに、ウェーハの厚さや材料特性に応じて吸着力や把持力を自動調整する適応制御機能を備え、搬送の安定性と信頼性を確保します。
2、汚染防止と静電気防止（ESD）設計

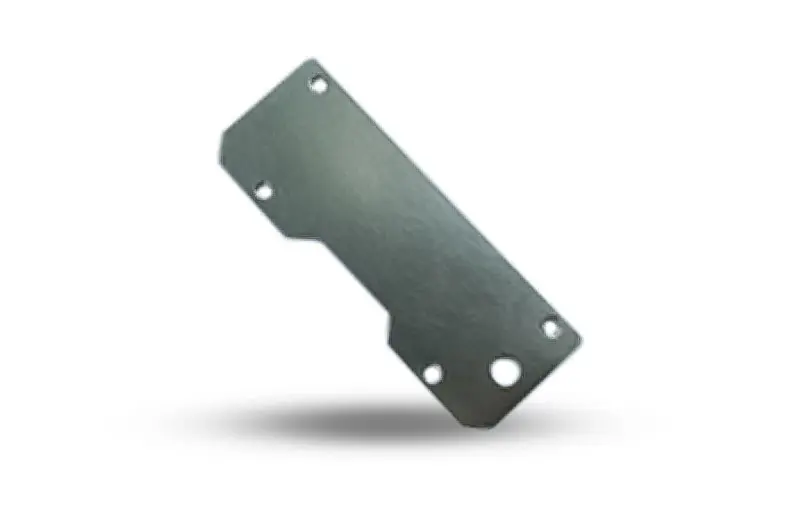

静電気防止アルミ合金、炭素繊維、特殊エンジニアリング複合材料を使用し、重要接触部には静電気防止コーティングを施すことで、静電気による微粒子付着を防ぎます。
また、シールド構造により微細塵の発生や蓄積を抑制し、搬送プロセス中の高い清浄度を維持します。
3、高精度位置決めと動的制御
内蔵のレーザーセンサー、視覚認識システム、エンコーダにより、マイクロメートルレベルの位置決め精度と動的姿勢補正を実現します。
ウェーハの角度と高さをリアルタイムで調整し、露光、エッチング、薄膜堆積などのプロセスが要求する高い位置決め精度に対応します。
4、自動化と生産ラインへの統合
標準FOUPやマテリアルハンドリングシステム、各種半導体製造装置との互換性を備え、生産ライン全体の自動搬送を実現します。
MES（製造実行システム）と連携することで、生産サイクルの最適化、マテリアル追跡、インテリジェントスケジューリングを可能にし、ライン全体の効率と柔軟性を向上させます。

ウェーハ搬送アームの主な役割

1. 生産歩留まりの向上
ウェーハ搬送中に位置ずれや操作ミスが発生すると、ウェーハ表面のキズ、微粒子汚染、さらには破損のリスクが高まります。高精度搬送アームは、安定かつ低接触の搬送方式により、ウェーハの損傷を抑制し、ウェーハの完全性と清浄度を守る重要な役割を果たします。
2. 生産効率とスループットの向上
自動化されたウェーハ搬送アームは、ウェーハの連続かつ高速な移送を可能にし、複数のプロセス装置間での同期搬送もサポートします。これにより、生産効率とライン全体のスループットが向上します。
3. プロセスの一貫性と品質管理の確保
マイクロメートル単位の位置決め能力とリアルタイムの姿勢補正機能により、ウェーハは露光、エッチング、薄膜堆積などの重要工程で常に目標位置に保持されます。これにより、配置誤差によるプロセスのばらつきを最小化し、チップ性能の一貫性と製品全体の品質水準を維持できます。
4. 運用コストと生産リスクの低減
人手介入やウェーハの破損を減らすことで、搬送アームは生産ライン全体の運用コストを低減します。また、操作ミスによるウェーハ廃棄や設備停止のリスクを抑え、生産の信頼性を向上させます。

半導体における主な用途

1. 露光工程
露光工程では、ウェーハの高精度なアライメントと位置決めが求められ、重要寸法や重ね合わせ精度を保証する必要があります。搬送アームはマイクロメートル単位の位置決めとリアルタイム姿勢制御により、ウェーハの変形や微細なキズを抑制し、露光不良率の低減とプロセス安定性の向上に寄与します。
2. エッチング・堆積工程
ドライエッチング、CVD、PVDなどの工程では、ウェーハは微粒子汚染や静電気蓄積に特に敏感です。搬送アームはクリーン設計と静電気対策素材を採用し、搬送中の微粒子付着や表面損傷を低減することで、プロセスの均一性を最適化し、ウェーハ廃棄率を低減します。
3. テスト・パッケージング工程
ウェーハの電気特性検査や後続の封止工程では、搬送アームが異なるモジュール間での効率的な移送を実現します。これにより連続自動化生産をサポートし、スループットを向上させるとともに、人手介入を削減し、生産ライン全体の効率と設備稼働率を高めます。
4. 多サイズウェーハ・特殊材料
異なるサイズのシリコンウェーハやGaN、SiCなどの化合物半導体材料に対応するため、搬送アームは把持力の自動調整機能やエンドエフェクターの柔軟な設定を備えています。これにより、多様な材料特性やプロセス要求にも対応可能で、特殊工程においても高い信頼性と搬送精度を維持します。

おわりに

ウェーハ搬送アームは、半導体製造ラインにおける重要な搬送部品であるだけでなく、プロセス歩留まりの向上、生産能力の強化、プロセス最適化の実現に不可欠な技術装置です。高精度・高信頼性のウェーハ搬送アームを選択することは、現代の半導体企業における競争力強化の重要な要素となっています。
JFMは、光刻、エッチング、薄膜堆積、封止・テストなど、さまざまな工程に対応する多様な搬送アームソリューションを提供しています。お客様のウェーハを高精度に位置決めし、クリーンに搬送するとともに、自動化されたスケジューリングを実現することで、ライン全体の生産能力と製品歩留まりの最適化をサポートします。
今すぐお問い合わせいただき、カスタマイズ可能な技術サポートとソリューションをご活用ください。

ウェーハ搬送アーム FAQ

Q1: ウェーハ搬送アームは、異なる半導体プロセスに対応できますか？
A1: 現代の高性能ウェーハ搬送アームは、光刻、エッチング、薄膜堆積、テスト・パッケージングなどの主要工程で高い互換性を持ちます。モデルによっては、吸着力や柔軟な把持ユニットを自動調整でき、異なる材質・厚さ・表面状態のウェーハにも対応可能です。これにより、さまざまな半導体プロセスの要件に適合します。
Q2: クリーンルーム環境での静電気や微粒子汚染はどう防止されていますか？
A2: 搬送アームには防静電材料、微粒子防止コーティング、密閉または半密閉構造が採用され、静電気の蓄積や微粒子の発生を抑制します。また、真空吸着システムには高性能フィルターが統合され、搬送中のクリーン環境をさらに確保します。
Q3: 搬送速度は加工精度に影響しますか？
A3: 高速搬送では微振動や位置ずれが生じる可能性があり、光刻や検査など高精度工程の位置決めに影響を及ぼす場合があります。そのため、ウェーハ搬送アームは高応答サーボ制御システムと軌道計画アルゴリズムを内蔵し、運動経路や加減速を最適化することで、伝送効率を保ちつつマイクロメートルレベルの安定した位置決め精度を維持します。
Q4: よく使われる材料や表面処理にはどのようなものがありますか？
A4: 主にアルミ合金、炭素繊維強化複合材料、特殊エンジニアリングプラスチックが用いられ、高剛性と軽量化のバランスを実現します。表面処理には陽極酸化、テフロンコーティング、DLC（ダイヤモンドライクカーボン）コーティングなどがあり、耐摩耗性や非粘着性を向上させつつ、微粒子発生や静電気吸着を抑制します。これにより、軽量で耐久性の高い構造が実現します。
Q5: 半導体生産ラインに適した搬送アームはどのように選べばよいですか？
A5: 選定時には、ウェーハサイズ、工程ごとの精度・クリーン度要求、装置の自動化統合能力、ラインのサイクルタイム適合性などを総合的に考慮する必要があります。一般的には、位置決め精度が高く、汚染制御が徹底され、MESや装置との通信に対応した高信頼性モデルを優先することで、効率的かつ安定したスマート搬送を実現できます。
