セラミックQFPパッケージ（CQFP）総合ガイド

集積回路のパッケージ技術が進化する中で、パッケージ形式は信頼性、放熱性能、サイズ、長期的な安定性といった観点から絶えず進化を続けています。厳しい環境で動作する電子システムにおいては、従来のプラスチックパッケージが高信頼性要件を満たすことが難しくなる場合があり、そのような状況ではセラミックパッケージがより適した選択肢となることが一般的です。その代表例として、CQFPパッケージ（CQFP）が挙げられます。CQFPは、産業用電子機器、高信頼性装置、高性能電子システムなど、幅広い分野で広く採用されています。
本稿では、構造的特徴、性能上の優位性、および応用分野など、CQFPパッケージについて体系的に紹介します。

CQFPパッケージ（CQFP）とは何ですか？

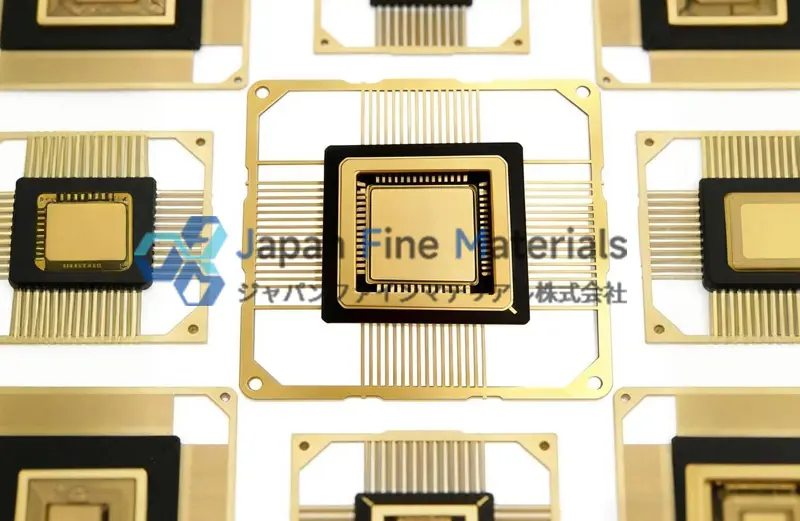

CQFPパッケージ（CQFP）は、セラミック材料をパッケージケースとして使用し、4辺にピンが配置された表面実装型の集積回路パッケージです。基本的な構造は長方形または正方形のパッケージで、4つの端にガルウィングリードが設けられており、PCB基板表面に直接溶接することができます。

CQFPパッケージは通常、以下の構成要素で構成されています：
•  セラミックボディ：パッケージの主体構造であり、通常は高純度のアルミナセラミックで作られています。チップや内部回路構造を支持する役割を果たし、優れた機械的強度と熱安定性を提供します。
•  金属製リードフレーム：チップの信号を外部回路に接続するために、パッケージの周囲に配置されたリードフレームです。CQFPは通常、4角形のリードフレーム構造を採用しており、表面貼り付けによる溶接が容易です。
•  チップアタッチエリア：半導体チップを固定するために使用される領域で、通常は導電性接着剤または共晶接合によって接合されます。安定したチップアタッチ構造により、デバイスの信頼性および放熱性能が向上します。
•  セラミックカバーまたは金属カバー（Lid）：カバーは、チップの取り付けおよびバインディングが完了した後にパッケージ内の空洞を閉じるためのものです。外部環境が内部のチップや接続構造に与える影響を低減するのに役立ちます。
•  気密封止構造（Hermetic Seal）：気密性を実現するために使用されるシール構造で、湿気や汚染物質がパッケージ内部に侵入するリスクを低減します。安定したシール性能は、長期にわたる信頼性の高い動作にとって非常に重要です。

CQFPの構造設計の特徴

CQFPは構造設計において、高信頼性パッケージと高ピン密度パッケージの両方の要件を考慮しているため、設計時には通常以下の典型的な特徴が見られます。
4辺ピン構造
CQFPは典型的な四角形の扁平構造を採用しており、4つの端に均等に配列されたピンが特徴です。この設計には明確な利点があります：
•  ピン数を大幅に増やすことができます
•  高I/Oチップパッケージに適しています
•  回路基板の高密度レイアウトに有利です
•  表面貼装（SMT）プロセスに対応しています
実際の応用において、CQFPのピン数は通常、32ピンから200ピン以上です。
セラミック封止体
CQFPパッケージ本体は、一般的に高信頼性のセラミック材料で製造されます。例えば：
•  酸化アルミニウム
•  窒化アルミニウム
•  多層セラミック構造
セラミック材料は優れた物理的特性を持っています。例えば：
•  低熱膨張係数
•  優れた電気絶縁性能
•  高機械強度
•  優れた耐高温性
これらの特性により、CQFPは温度変動の大きい環境下でも安定して動作することができる。
気密性封止構造
多くのCQFPパッケージは気密性シール設計を採用しています。パッケージ化後、内部のチップはセラミックキャビティ内に完全に密封され、以下の問題を効果的に防止できます：
•  湿気が侵入しました
•  ガス汚染
•  外部腐食
長期にわたって安定して動作を続ける電子システムにおいて、このようなパッケージ構造は、長期間の使用環境下でのデバイスの信頼性を向上させるのに役立ちます。

CQFPの製造プロセス

CQFPパッケージの製造には通常、複数の精密製造工程が含まれており、その工程の複雑さは一般的なプラスチックパッケージに比べて明らかに高い。典型的な製造プロセスは以下のステップから構成される。
セラミック基板の製造
まず、セラミック成形工程を用いてパッケージ本体を製造する必要があります。例えば：
•  セラミック粉末の配合物
•  圧延成形
•  高温焼結
•  表面金属化処理
多層セラミック構造を採用する場合、多層セラミックの積層焼結も必要となります。
ダイアットッチ
セラミック基板の中央領域にチップの取り付け位置を設け、以下の方法でチップを固定します：
•  導電性接着剤による接着
•  共晶溶接
•  金属スロットル固定
この工程は、チップの熱伝導性能および機械的安定性に直接影響します。
ワイヤーボンディング
チップピンとパッケージピンの間には、通常、金線またはアルミニウム線を用いて金線接合が行われ、電気的接続が実現されます。
一般的なプロセスには以下のものが含まれます：
•  ゴールドボール溶接
•  ウェッジ溶接
バインディング品質は、デバイスの電気的信頼性に直接影響します。
カバーパッケージング
内部接続が完了した後、セラミックカバーまたは金属カバーをパッケージに取り付ける必要があります。
一般的なパッケージング方法には以下のものが含まれます：
•  金錫溶接封止
•  ガラス溶接
•  金属溶接によるシール処理
このステップで、パッケージの気密性レベルが決定されます。
ピン成形および表面処理
最後に、外部ピンの処理が必要です。例えば：
•  ピン整形
•  金メッキまたはスズメッキ
•  電気テスト
これらの手順を完了すると、CQFPパッケージデバイスは最終的なテストおよび応用段階に入ります。

CQFPパッケージの主な利点

より高い信頼性
セラミック材料は安定性に優れ、環境要因の影響を受けにくいため、CQFPパッケージは長期的な運用環境下でも通常良好な安定性を示します。
優れた放熱性能
アルミナなどのセラミック材料は、熱伝導率が通常20～30 W/(m・K)と非常に高く、一般的なプラスチック封止材料（約0.2～0.5 W/(m・K)）よりも大幅に優れています。そのため、熱伝達に有利であり、以下の点に役立ちます：
•  チップの放熱効率を向上させる
•  温度を下げます
•  デバイスの長期運用条件における信頼性の向上に役立ちます
出力電力の高いチップにおいては、これは特に重要です。
より強力な環境適応能力
CQFPパッケージは、高温、温度サイクル、振動などの環境条件下でも一般的に高い適応性を示します。例えば：
•  高温環境
•  温度循環環境
•  高湿度環境
•  振動環境
これが、セラミックパッケージングが高信頼性電子機器に広く採用される重要な理由でもある。
より優れた電気的性能
セラミック材料は誘電率が低く、電気的特性も安定しているため、信号の完全性を高め、信号干渉を低減するのに有利です。

CQFPの典型的な応用分野

産業用電子機器
工業用制御システムは、自動化制御装置、工業用駆動システム、プロセス制御装置など、長期にわたって安定して動作する必要があります。CQFPパッケージは安定した電気的接続性と優れた環境適応性を提供するため、工業用電子機器において広く採用されています。
通信デバイス
通信システムにおいて、信号処理チップ、インターフェースチップ、制御チップなどには安定したパッケージ環境が求められます。CQFPパッケージは優れた電気的特性と信頼性を備えており、通信機器が長期間にわたって安定して動作するための要件を満たすことができます。
高性能コンピューティングデバイス
一部の高性能プロセッサ、制御チップ、または専用集積回路は動作中に多くの熱を発生するため、パッケージの放熱性能に一定の要求があります。セラミックCQFPパッケージはより優れた熱安定性を提供し、チップの動作信頼性を向上させることができます。
テストおよび測定機器
精密測定用の計測機器や測定装置は、通常、長期間にわたって安定した動作状態を維持する必要があります。CQFPパッケージの気密性および安定性を持つ材料特性により、内部チップを保護することができ、装置の安定した動作を維持するのに役立ちます。

CQFPとプラスチック封止の違い

集積回路のパッケージングにおいて、セラミックパッケージングに加えてプラスチックパッケージングも非常に一般的なパッケージング方法です。外観や構造は似ているかもしれませんが、材料の特性、信頼性、および使用環境においては明らかな違いがあります。

全体として、CQFPパッケージは信頼性や環境安定性が求められる用途に一般的に使用され、電子デバイスの性能や寿命に高い要求がある場合に適しています。一方、プラスチックパッケージはコストや大量生産を重視するため、コンシューマーエレクトロニクスや一般的な商用電子製品でより広く採用されています。
実際の電子機器設計において、エンジニアはコスト、使用環境、信頼性の要件などを考慮して、適切なパッケージタイプを選択します。

おわりに

CQFPパッケージ（CQFP）は、高信頼性、優れた放熱性能、および高いピン密度を備えたセラミック集積回路パッケージです。セラミック材料の安定性および気密性の高い構造により、多くの高要求な電子システムにおいて依然として重要な役割を果たしています。
電子技術の進歩に伴い、高信頼性なパッケージングへの需要は継続的に増加しており、CQFPも将来の電子パッケージング分野において重要な位置を占め続けるでしょう。

JFMから高品質なセラミックICパッケージを取得します

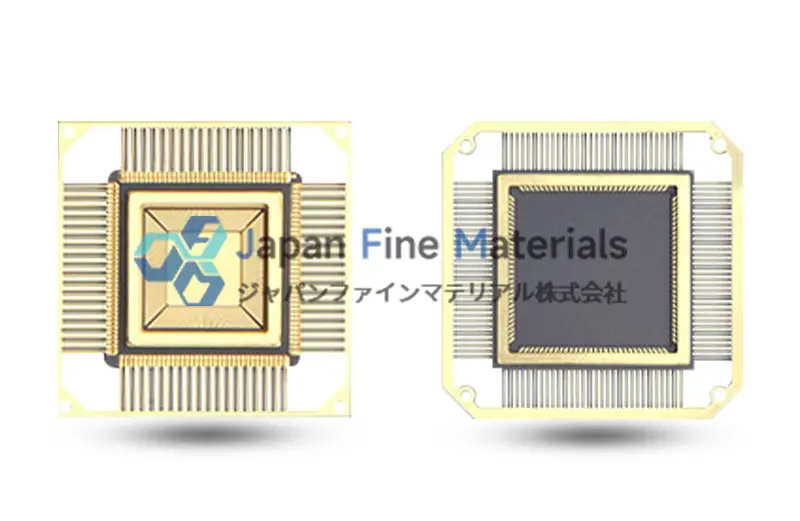

高信頼性のセラミックICパッケージソリューションをお探しの方へ：JFMでは、CQFP、CDIP、CPGA、その他のカスタムセラミックパッケージを含む多様なタイプのセラミックICパッケージ製品をご提供しています。
