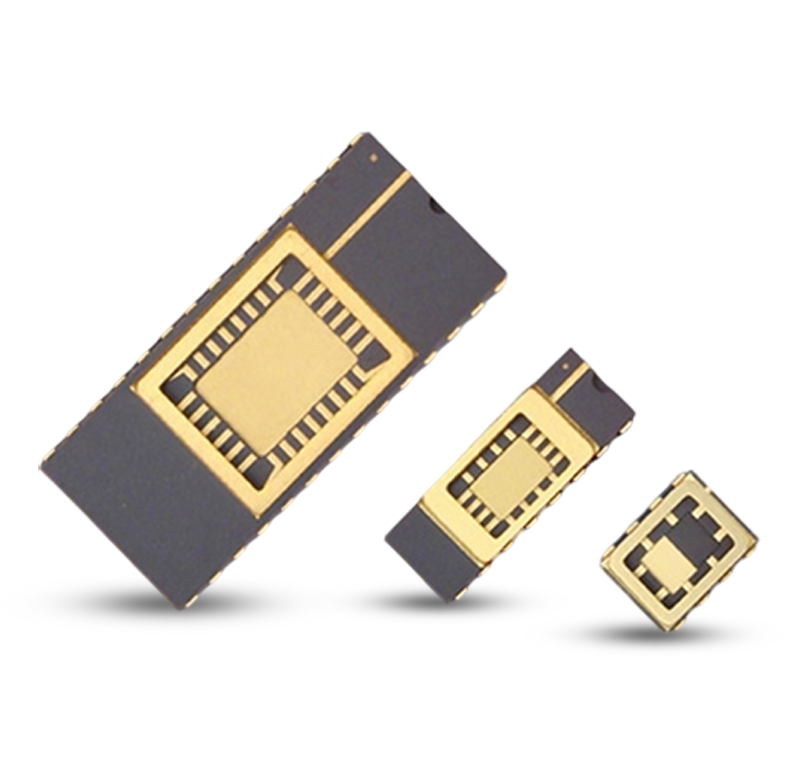

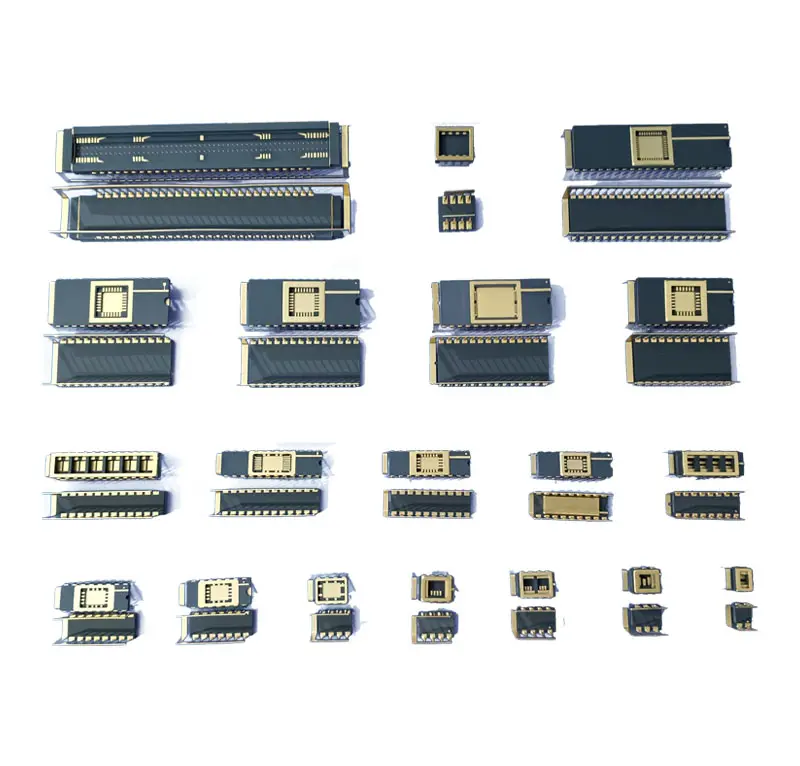

セラミックDIPパッケージ（CDIP）

型番

セラミック外形寸法

リードピッチ

シールリング寸法

キャビティ寸法

総厚

D48L2-01

60.96×15.00

2.54

12.70×12.70

8.89×8.89

2.40

D40L2-01

50.80×15.00

2.54

12.70×12.70

7.87×7.87

2.40

HD36-01

45.72×14.98

2.54

20.20×8.54

24.70×14.50

2.00

D28S2-03

38.60×7.37

2.54

38.40×7.20

2.10×3.30

3.70

D28S2-01

35.56×7.37

2.54

11.80×7.20

7.11×5.59

2.15

D28L2-01

35.56×15

2.54

12.70×12.70

6.40×6.40

2.50

D24S2-04

30.48×7.37

2.54

11.94×7.36

5.75×3.80

1.75

D24S2-02

33.50×7.37

2.54

32.80×7.10

3.80×2.85

3.50

D24S2-01

30.48×7.37

2.54

14.40×7.20

9.15×4.45

2.16

D24L2-01B

30.48×15.00

2.54

12.70×12.70

6.40×6.40

2.40

D24L2-01

30.48×15.00

2.54

12.70×12.70

6.40×6.40

2.40

D18M2-01

22.86×9.91

2.54

9.40×8.70

5.50×5.00

2.40

D16S2-11

20.60×7.37

2.54

19.20×7.00

3.30×5.00

2.80

D16S2-06

20.32×7.37

2.54

16.60×7.20

2.60×3.20

3.30

D16S2-05

20.00×7.37

2.54

19.60×7.00

3.90×5.40

3.40

D16S2-02/K

20.32×7.37

2.54

11.80×7.20

5.60×3.80

2.10

D16S2-02C

20.32×7.37

2.54

11.80×7.20

5.60×3.80

2.10

D16S2-02B

20.32×7.37

2.54

11.80×7.20

5.60×3.80

2.10

D16S2-02A

20.32×7.37

2.54

11.80×7.20

5.60×3.80

2.10

D16S2-02

20.32×7.37

2.54

11.80×7.20

5.60×3.80

2.10

D08S2-12

9.70×7.37

2.54

7.70×7.00

4.20×5.00

2.10

D08S2-11A

9.70×7.37

2.54

9.30×7.20

2.70×2.50

3.40

D08S2-03B

9.90×7.37

2.54

9.70×7.17

3.55×5.37

3.00

D08S2-03A

9.90×7.37

2.54

9.70×7.17

3.55×5.37

3.00

D08S2-01

10.16×7.37

2.54

8.80×6.90

5.10×3.40

2.10

D08M-04

19.46×9.91

7.62

19.10×8.80

7.60×4.40

3.50

D08M-01A

14.22×10.03

2.54

13.40×9.60

9.60×8.10

30

D06S2-02

9.00×7.37

2.54

7.20×6.20

3.70×3.00

3.10

D06S2-01

9.70×7.37

2.54

9.30×6.90

7.30×3.30

3.50

D04S2-01

4.70×6.60

2.54

6.60×4.70

2.60×3.00

2.90
