ターゲット
-
製品説明
スパッタリングターゲットは、半導体、光学薄膜、センサー、マイクロエレクトロニクスデバイスなどの物理気相成膜、PVDプロセスで幅広く使用される、安定した薄膜形成を支える重要な基礎材料です。 JFMでは、高純度金ターゲット、白金ターゲット、ルテニウムターゲットなど、各種貴金属および貴金属合金ターゲット材を取り扱っております。 精密な材料設計と標準化されたサプライチェーン管理により、成膜均一性、プロセス適合性、カスタム対応性に優れたスパッタリングターゲットソリューションを提供します。
特長
- 高純度・低不純物により、安定した導電特性を有する薄膜電極の形成に貢献
- 緻密な組織構造と制御された結晶粒分布により、安定したスパッタリングプロセスをサポート
- 優れた耐酸化性および耐食性を有し、複雑な使用環境下での長期安定性に貢献
- 安定した成膜性により、金属薄膜の密着性、平坦性、均一性の向上に寄与
- マグネトロンスパッタリング、イオンビームスパッタリングなど、主要PVD装置に対応
- 各種寸法・形状のカスタム対応により、研究開発から量産用途まで幅広く対応
用途
- ウェハメタライゼーション層、バリア層、電極引き出し配線、オーミックコンタクト層の薄膜成膜
- MEMSセンサー、圧力センサー、温度センサーの検出電極および機能層
- レーザーダイオード、フォトディテクタ、光学部品向けの反射膜、電極コンタクト、光学フィルター薄膜
- 通信部品、精密回路、産業用電子機器向けの耐食性・高導電性保護膜

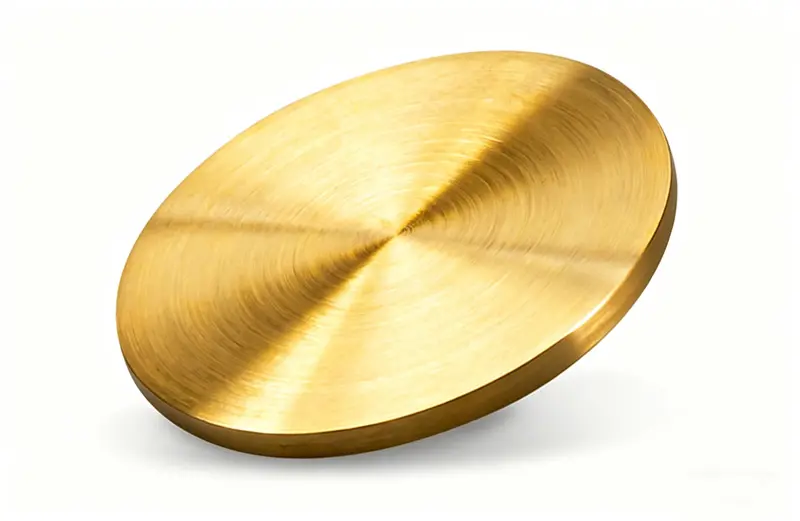

金スパッタリングターゲット
優れた導電性、化学的安定性、成膜均一性 高純度金ターゲット材は、物理気相成膜、PVDプロセスで使用される代表的な電極材料およびメタライゼーション材料です。 半導体製造、薄膜回路、精密光学薄膜などの分野で使用されます。 JFMでは、高品質な金スパッタリングターゲットを取り扱っており、材料純度および微細組織を厳格に管理することで、スパッタリングプロセスにおける安定した成膜特性に貢献します。 成膜品質、プロセス安定性、電気的接続安定性が求められる用途に対応可能です。
スパッタリングターゲット
白金スパッタリングターゲットは、高精度な薄膜成膜に使用される貴金属ターゲット材であり、過酷な環境下や精密な化学条件下で使用される電子部品に適しています。 白金は高い融点、優れた化学的安定性、耐食性を有しており、センサー電極、半導体メモリ層、光学薄膜などの形成に使用されています。 JFMでは、白金スパッタリングターゲットを取り扱っており、お客様の成膜品質、プロセス安定性、長期使用信頼性に対する要求に応じた材料選定をサポートいたします。
ルテニウムスパッタリングターゲッ
ルテニウムスパッタリングターゲットは、先端半導体製造、磁気ストレージ、精密電子分野で使用される貴金属スパッタリング材料です。 高融点、優れた導電性、耐食性を備えており、機能層、バリア層、ゲート電極、長寿命電極接点などの形成に使用されます。 JFMでは、ルテニウムスパッタリングターゲットを取り扱っており、薄膜の均一性、プロセス安定性、成膜品質が求められる用途に対応可能です。
