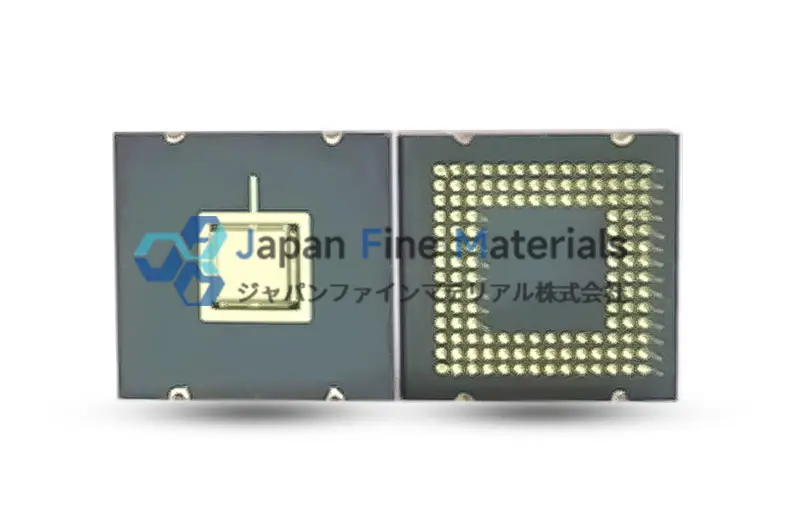

セラミック端子グリッド・アレイ（CPGA）の設計と機能について

現代の電子機器において、集積回路（IC）のパッケージングは、チップの性能と安定した動作を確保する上で極めて重要な要素です。チップの機能がますます高度化するにつれて、パッケージングにおける熱管理、信号の完全性、機械的信頼性に対する要求も高まっています。こうした背景から、CPGAパッケージ（Ceramic Pin Grid Array Package）は広く採用されている高性能パッケージング方式です。高電力・高周波環境における放熱や電気的課題に効果的に対応できるだけでなく、耐熱性と耐久性に優れているため、ハイエンドプロセッサ、メモリチップ、通信機器において最も選ばれるパッケージングソリューションとなっています。

セラミックピングレーテッドアレイパッケージ（CPGA）の基本構造

CPGAパッケージの核心的な特徴は、底部に均等に配置されたピンマトリックスであり、各ピンが基板と確実な電気的接続を形成できる点にあります。
このようなマトリックス型のレイアウトには、さまざまな利点があります：
•  信号伝送密度を向上させ、高ピン数チップのニーズに対応します
•  信号干渉とクロストークを効果的に低減し、高速・高周波回路の安定性を確保します。
•  針の本数、配置間隔、およびメッキ材質は、溶接の信頼性および電気的特性に直接影響します。
セラミック材料はパッケージング基質として、以下の特性を持っています：
•  高絶縁性：電気的短絡を防止し、システムの安全性を向上させます
•  優れた耐熱性：長時間の高温運転および頻繁な熱サイクルに耐えることができます。
•  低熱膨張係数：シリコンチップとマッチングし、温度変化による応力集中を低減します
•  優れた熱伝導性能：チップの熱を迅速に放熱システムに伝達し、安定した動作温度を維持します。
これらの特性により、CPGAは高性能コンピューティング、産業制御、通信などの用途において、長期にわたり信頼性の高い電気的・熱的性能を維持することが保証されます。

主な構成要素

セラミック基板
チップの機械的支持としてだけでなく、チップの熱を効果的に放熱器や外部環境に伝達し、安定した動作温度を維持する。基板の厚さ、熱伝導率、および表面の平坦性は、熱性能および溶接品質に影響を与える重要なパラメータである。
チップ接着層
通常は導電性銀接着剤や高熱伝導性のワイヤーパースを用いて、チップを基板にしっかりと固定し、熱伝導および電気的接続の両方の機能を実現します。接着層の厚さや均一性は熱抵抗および電気的信頼性に直接影響を与えるため、設計および製造工程において厳密に管理する必要があります。
メタルピングリッドアレイ
高密度マトリックスに配置され、各ピンはワイヤーやその他の内部接続方式によってチップ電極に対応し、信頼性の高い電気インターフェースを形成します。ピンの材料、長さ、間隔、および表面コーティングは、信号整合性、耐酸化性、および溶接安定性に影響を与え、高周波および高ピン数アプリケーションにおける重要な設計ポイントとなります。
パッケージングカバー
通常はセラミック製のカバー板であり、防塵・防湿機能を備えているほか、追加的な機械的強度も提供することで、搬送や取り付け過程におけるパッケージの損傷を防ぎます。パッケージカバーの厚さ、材料密度、および内部構造は熱抵抗や応力分布に影響を与えるため、設計時には基板およびチップの熱性能と適合させる必要があります。
さらに、CPGAパッケージ設計においては、ピン間隔、ピン長さ、コーティング材料、溶接プロセスパラメータなどを考慮し、溶接の信頼性、放熱効率、信号整合性を最適化します。これらの細部設計により、CPGAが高性能コンピューティング、通信、産業分野において長期にわたって安定した電気的・機械的性能を発揮できるようになります。

CPGAパッケージの設計上の利点

他のパッケージタイプと比較して、CPGAは多くの面で顕著な利点を持っており、高性能電子デバイスにおいて重要な位置を占めています。
優れた管理能力
セラミック材料は熱伝導率が高く、チップから発生する熱を効果的に放熱器や放熱板に伝達することで、局所的な過熱を防ぐことができます。また、セラミックの熱膨張係数はシリコンチップに近いため、温度変化による機械的応力を低減し、パッケージ全体の寿命を延ばすことができます。高出力プロセッサや長時間動作する機器においては、熱管理の優位性が特に重要です。
優れた信号整合性
均一な針脚マトリックスピンマトリックス設計により、安定した信号伝達経路を確保できます、干渉や電磁干渉（EMI）が低減されます。コンピューターボード、高速ストレージチップ、通信機器などの高周波・高速データ伝送シナリオにおいて、CPGAは低遅延かつ低ノイズな信号伝達を実現し、システム全体の性能を維持します。
高い機械的信頼性
セラミックパッケージ自体は硬度が高く、曲げや衝撃に強いため、振動や輸送中であってもピンとチップの確実な接続が保たれます。産業用制御装置や長期間稼働する通信モジュールにおいては、このような機械的信頼性により、物理的ストレスによる故障率を大幅に低減することができます。
多数のピンと設計の柔軟性
CPGAは、数十本から数百本のピンをサポートし、チップの機能や電気的要件に応じてカスタマイズされたレイアウトを実現できます。ピン間隔は柔軟に選択可能で、パッケージをコンパクトに保ちつつ、各信号パスの安定性を確保します。また、マトリックス配置により自動溶接や組み立てが容易になり、生産効率が向上します。
優れた環境適応性
セラミック封止は耐高温性、耐湿熱性、耐化学腐食性に優れ、過酷な環境下でも安定して動作します。高温で稼働する工業機器であれ、湿熱環境にある通信端末であれ、CPGAは信頼性の高い性能を維持し、メンテナンスや交換コストを削減します。
長期性能安定性
セラミック材料は劣化しにくいため、CPGAパッケージングによりその電気的・機械的特性が長期にわたって維持されます。これは、サーバーやデータセンター、重要な制御システムなど、長期にわたって安定して動作する必要がある高信頼性システムにおいて特に重要です。
総合的に見ると、CPGAパッケージはチップの熱管理や信号安定性を向上させるだけでなく、機械的強度、環境適応性、長期的な信頼性においても優れた性能を発揮し、高性能電子設計のための堅固な基盤を提供しています。

CPGAパッケージの使用

CPGAパッケージは、その安定性と信頼性の高い性能により、さまざまなハイエンド電子分野で広く採用されています。
•  高性能コンピュータプロセッサ：CPGAパッケージは安定した電気的接続と優れた放熱性能を実現し、プロセッサが高周波数での計算処理においてもパフォーマンスの安定性を維持します。
•  大容量ストレージチップ：DRAMやFlashメモリなどが該当します。CPGAの高ピン密度により、複雑なデータ転送ニーズに対応でき、メモリの高速な読み書き安定性を確保します。
•  通信ネットワーク機器：ルーター、スイッチ、光通信モジュールにおいて、CPGAは低クロストークおよび低信号遅延という利点を提供し、信号伝送品質の向上に寄与します。
•  工業制御および精密機器：CPGAパッケージは耐熱性および耐振動性に優れ、工業自動化装置や精密測定機器など、長期にわたる安定した運用環境に適しています。
•  航空電子機器および研究用機器：極めて高い信頼性が求められる分野において、CPGAの機械的強度と熱安定性により、複雑な回路システムの信頼性が確保されます。
さらに、CPGAの柔軟なピンレイアウトおよびカスタマイズ機能により、新興の高性能AIチップやFPGA設計にも適しており、電子システムの統合度と安定性を向上させることができます。

おわりに

セラミック端子グリッド・アレイ（CPGA）は、独自のピンマトリックス設計、優れた熱性能、そして高い機械的安定性を備えており、電子機器にとって堅牢で信頼性の高い基盤を提供します。チップ性能の向上に加え、高温・高周波、複雑な使用環境下でも長期にわたり安定した動作を確保できます。高性能コンピュータや通信機器、産業用制御システムなど、さまざまな分野において、高密度ピン配置と高信頼性を実現するための理想的なソリューションです。
製品に信頼性の高いパッケージングソリューションを選択したい場合、または既存の電子部品の性能や寿命を最適化したい場合は、すぐにJFMまでご連絡ください。専門的なCPGAパッケージングコンサルティングおよびカスタムサービスを提供し、お客様の電子設計に信頼性の高いパッケージングサポートを提供します！

FAQ

1. CPGAとPGAの違いは何ですか？
CPGAはセラミック製のピンアレイパッケージであり、一般的なPGAはプラスチック製のパッケージを採用しています。セラミックパッケージは耐熱性に優れ、熱伝導性も高いため、高性能で高信頼性のチップに適しています。一方、プラスチックパッケージはコストが重要視される一般的な用途に適しています。
2. CPGAはどの程度の動作温度に耐えられるのでしょうか？
セラミック材料の特性により、CPGAパッケージは一般的に-55°Cから150°Cの範囲で安定して動作することができ、高性能なカスタムモデルの中にはさらに高い温度にも耐えるものもあります。
3. CPGAパッケージのピンは曲がったり破損しやすいですか？
セラミックパッケージ自体は機械的強度が高く、ピンの取り付け・取り外し時には注意が必要です。挿入・取り外しや溶接の際には専用工具を使用し、過度なトルクによるピンの変形を避けるようにしてください。
4. CPGAはどのようなチップタイプに適していますか？
CPGAパッケージは、高性能プロセッサ、ストレージチップ、通信チップなどに広く使用されており、特にピン数が多く、動作周波数が高く、放熱性能が求められるチップに適しています。
