高温共焼セラミック（HTCC）と低温共焼セラミック（LTCC）セラミック技術：比較ガイド

先進的な電子パッケージおよびハイブリッド集積回路の分野において、セラミック基板は構造的支持機能を果たすだけでなく、電気的特性、放熱性能、長期的信頼性に直接影響を及ぼします。HTCC（High Temperature Co-fired Ceramic）およびLTCC（Low Temperature Co-fired Ceramic）は、現在最も成熟した二種類の多層セラミック技術です。
これら2つは、材料体系、焼結メカニズム、導体の選択、および応用分野において本質的な違いがあります。本稿では、複数の観点から体系的な比較を行い、選定段階でより合理的な判断を下すための支援を提供します。

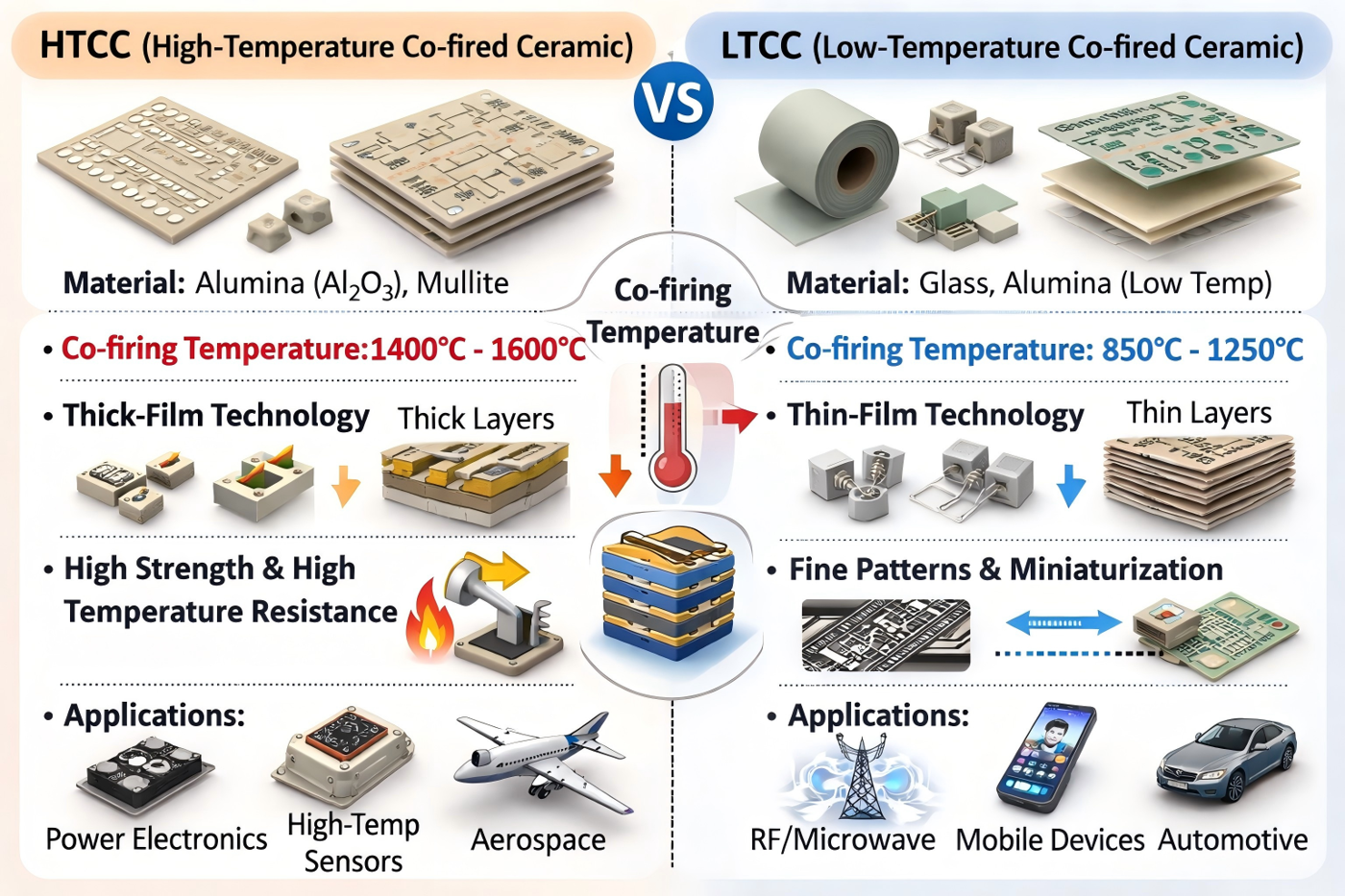

材料系と焼結温度

HTCCは通常、アルミナ（Al₂O₃）を主な基材として使用しますが、一部のハイエンド用途では窒化アルミニウム（AlN）やその他の高熱伝導性セラミックが採用されます。焼結温度は一般的に約1600°Cであり、高温焼結系に分類されます。焼結温度が高いため、金属導体にはタングステン（W）やモリブデン（Mo）などの耐高温金属が使用されます。
約1600℃の焼結温度により、セラミック粒子間でより完全な結晶界結合が形成され、材料の密度が高まり内部の空隙率が低くなる。これにより機械的強度および長期的な安定性が向上する。このような高密度構造は、高温循環環境下において優れた疲労耐性を示す。

LTCC（Low Temperature Co-fired Ceramic）はガラスセラミック複合材料を基材としており、焼結温度は通常850～900℃の範囲です。低い焼結温度により、銀（Ag）、銀パラジウム（Ag-Pd）、銅（Cu）などの高導電性金属を内部導体として使用することが可能であり、これがLTCCの高周波特性の優位性の重要な源泉の一つです。
焼結過程においてはガラス相の移動および再結晶が生じる。ガラス相は低温で軟化し、層間結合を促進するとともに、全体の焼結温度を低下させる。しかし、ガラス相の存在は、材料が高温長時間の使用条件下で純酸化物系に比べて構造的安定性が劣るという意味を持つ。
•  HTCC材料は構造が安定しており、密度も高いため、高出力および高温環境に適しています。
•  LTCCは誘電率が低く、高周波伝送特性も優れているため、RFおよびマイクロ波用途に適しています。

導体システムと電気性能の比較

HTCCがタングステンまたはモリブデン導体を使用する主な理由は、高温焼結環境下では貴金属が溶融するだけでなく、激しい拡散現象が発生し、導体層の機能障害や抵抗率の上昇を引き起こすからです。これにより構造的な完全性は確保されますが、抵抗率が比較的高いため、高周波信号伝送路において追加的な損失が生じます。
LTCCは焼結温度が低いため、銀や銅を導体として使用することができる。これにより回路の抵抗が低減されると同時に、導体界面の滑らかさも向上する。導体界面の粗さはマイクロ波帯域における信号損失に直接影響を与えるため、LTCCは5G、ミリ波、およびそれ以上の周波数帯域での応用において優れた性能を発揮する。
さらに、LTCCは組み込み型の受動素子の実現においてプロセス互換性の利点を持っています。導体層と誘電体層の厚さを精密に制御することで、安定したインピーダンス制御構造を形成することができ、これはHTCCでは効率的に実現することが困難なことです。

熱性能と構造強度

熱管理性能において、HTCCは通常より安定したパフォーマンスを示します。HTCCの高出力環境における安定性は、熱伝導率だけでなく、熱膨張係数（CTE）の適合性にも現れます。例えばアルミナの場合、そのCTEは多くの半導体材料とよく一致しており、熱サイクルによって引き起こされる界面応力集中を低減できます。これは、パワーデバイスの長期的な信頼性にとって特に重要です。
LTCCは、熱通孔の設計や銅層の厚さを増やすことで放熱経路を改善することができるが、基板材料自体の熱伝導能力には物理的な限界がある。そのため、極端な熱負荷環境下ではLTCCに追加の放熱構造が必要となる。
適用シナリオが以下の内容を含む場合：
•  高出力レーザーモジュール
•  パワーアンプ封止
•  高温工業環境
HTCCは通常、より有利な立場にあります。

構造設計の自由度と統合能力

LTCCの構造的優位性は、その「設計性」にあります。焼結前の生瓷段階において、材料はある程度加工可能であり、穴あけや腔の開設、層積位置決めなどの操作が可能となり、三次元構造の設計が実現できます。設計エンジニアは単なる平面配線を行うのではなく、立体的な電気システムを構築しているのです。
高周波や小型モジュールにおいて、この機能がもたらす価値は特に顕著です。多層積層により、信号層、電源層、接地層を分離することで電磁シールディング効果を最適化し、干渉リスクを低減できます。また、層間のviaアレイにより電気的経路が短縮され、構造のコンパクト性が向上します。
LTCCは、統合性に関して通常以下の特徴を持っています：
•  組み込み抵抗、コンデンサ、インダクタ構造をサポートします
•  内部で簡単なフィルタリングやマッチングネットワークを実装できます
•  モジュールの小型化および軽量化設計に有利です
これに対して、HTCCも多層構造に対応しているものの、主に高強度の支持性能や安定したパッケージングプラットフォームを目的としています。複雑な受動ネットワークの組み込みや高周波数での精密な構造設計においては、その柔軟性はLTCCに比べて通常劣ります。
したがって、プロジェクトの目標が集積密度の向上、体積の小型化、および高周波性能の両立である場合、LTCCは構造設計上の利点を有します。一方、機械的強度や耐熱性が重視される場合には、HTCCのプラットフォーム特性がより顕著になります。

寸法精度と収縮制御

HTCCのサイズ安定性は、高温焼結後に形成される高密度構造に主に起因する。収縮挙動は比較的集中しており、規則性も高い。材料配合と焼結曲線が安定すれば、ロット間の一貫性は通常良好である。大型セラミックベースや高ピン数パッケージ構造においては、HTCCは平面性および全体強度の両面で予測可能性が高い。
LTCCの収縮メカニズムはより複雑である。ガラス相が焼結過程に参加するため、軟化および流動段階において各方向の収縮率に影響が生じる。特に層数が多い場合や局所的な構造が不均一な場合には、微小な曲げや寸法偏差が発生する可能性がある。そのため、設計段階では補償計算および試焼成績の検証が必要となる。

公差要求が厳しい構造部品においては、HTCCの寸法制御プロセスは比較的直接的である。一方、LTCCプロジェクトでは初期段階でのデータ収集やプロセスウィンドウの最適化により多くの影響を受けます。つまり、LTCCは高精度を実現することができるが、その前提として収縮特性を十分に理解し、適切な設計補正を行う必要があるのです。

コスト構造とバッチ適応性

HTCCのコスト構造は、設備やエネルギー消費に偏っています。高温窯や長時間の焼結プロセスにより固定コストが高くなる一方で、材料システムが成熟しており、製造工程も比較的標準化されているため、長期的かつ安定した大量生産に適しています。
LTCCのコストは、主に材料や製造プロセスの管理に影響されます。銀ペーストの価格変動は全体のコスト構造に直接影響し、多層積層や精密な位置合わせにはより高度なプロセス管理能力が求められます。小型で高付加価値なモジュールでは、こうしたコストは性能上のメリットによって相殺される可能性がありますが、価格に非常に敏感な市場では慎重な評価が必要です。
•  HTCCは、構造が安定し、長期的な需要が一定の工業製品に適しています。
•  LTCCは、技術主導で性能を最優先とする高周波電子機器に適しています。

典型的なアプリケーションシナリオ

HTCCの典型的なアプリケーション：
•  産業用電子モジュールのパッケージング
•  高温センサーの外殻
•  パワーデバイスベース

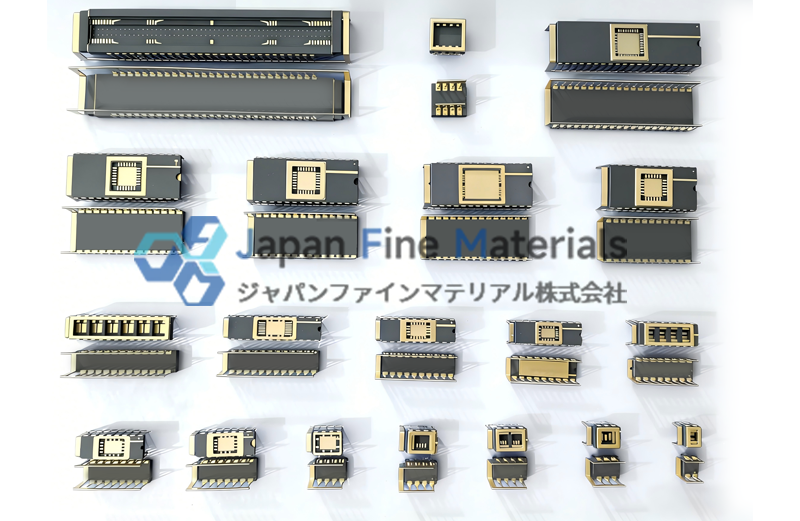

•  複数ピン式セラミックパッケージ（一部のCPGAクラス構造など）

LTCCの典型的な応用：
•  RFモジュール
•  フィルタとアンテナモジュール
•  マイクロ波通信コンポーネント
•  高密度多層信号ボード
選定の核心的な論理は、「動作周波数 + 電力レベル + 集積要件 + コストコントロール」という4つの側面を中心に展開すべきであり、単に材料の先進性を比較するだけでは不十分です。

おわりに

HTCCは構造強度と耐高温性を重視しており、高出力、高温、耐久性、および過酷な環境に適しています。
LTCCは電気的特性と集積度を重視しており、高周波数、高集積度、小型化設計に適しています。
どちらの技術にも絶対的な優劣はなく、応用シナリオの適合度の違いのみが存在します。プロジェクトの初期段階で電気パラメータ、熱負荷、寸法公差、コスト境界を明確にすることは、後期の再作業や設計の再構築を避けるための鍵となります。
