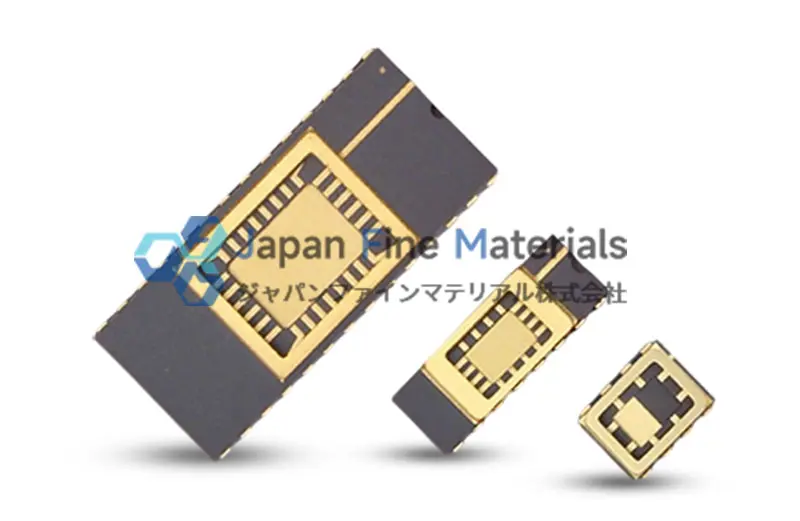

CDIP パッケージが半導体デバイスで今でも広く使用されているのはなぜですか?

はじめに

半導体パッケージング分野において、パッケージ形態はチップの信頼性、放熱性能、長期安定性に直接影響を及ぼします。近年、BGA、QFNなどの小型表面実装パッケージが急速に発展しているにもかかわらず、CDIPパッケージ（セラミックデュアルインラインパッケージ）は依然として一部の産業用半導体アプリケーションにおいて重要な地位を占めています。

CDIPパッケージは、安定したセラミック材料構造、優れた気密封止性能、そして高い熱機械安定性を備えており、高温環境、長寿命、そして産業用制御用途において信頼性の高いソリューションを提供します。プラスチックパッケージと比較して、CDIPパッケージは温度サイクルと防湿性に優れているだけでなく、長期的なシステムメンテナンスと既存設計との互換性も実現します。

半導体パッケージにおけるCDIPパッケージの役割

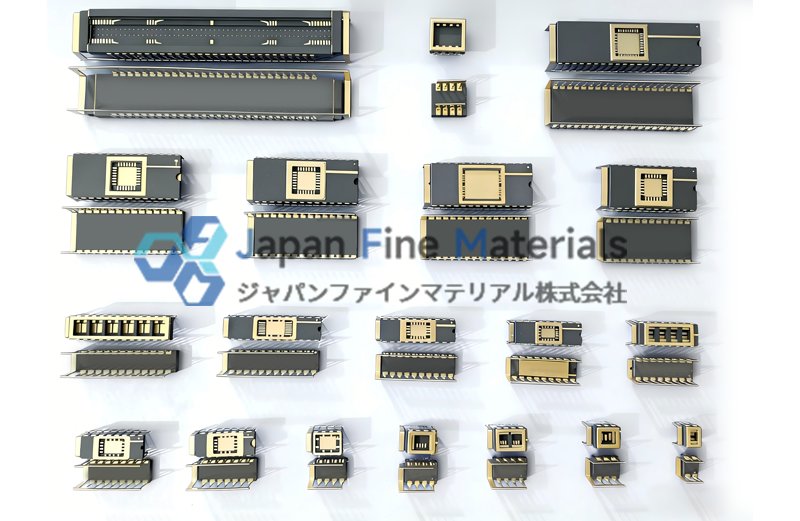

CDIP（セラミックスルーホールパッケージ）は、チップを硬質セラミックボディ内に封入したセラミックパッケージの一種です。通常は金属製のカバーを使用し、ガラスまたははんだ付けによって気密封止されます。CDIPは、その堅牢な構造と信頼性の高い封止性能により、多くの産業用半導体システムで広く使用されています。

半導体アプリケーションでは、CDIP パッケージは主に次のような用途に使用されます。
●  産業用制御チップ
●  アナログおよびミックスドシグナルチップ
●  高温半導体回路
●  電源管理チップ
●  長寿命ロジックチップ
これらのアプリケーションには、次の共通の特性があります。
●  長期間の動作が求められる
●  温度サイクルが行われます。
●  機械的強度と構造的安定性が必要です。
●  湿気の影響を受けやすい

要約すると、CDIPパッケージはチップを保護する物理的なシェルであるだけでなく、半導体システムの信頼性、耐久性、そして長期安定性にとって不可欠な要素でもあります。産業環境や高温アプリケーションにおいて、CDIPパッケージは多くの半導体設計エンジニアにとって依然として有力な選択肢の一つとなっています。

材料の安定性と熱適合性

CDIPパッケージの最大のメリットは、そのセラミック材料システムにあります。通常は高純度アルミナ（Al₂O₃）セラミックが用いられます。この材料は優れた熱安定性と機械的強度を誇ります。成形材料と比較して、セラミックは吸湿性が低く寸法安定性に優れているだけでなく、熱膨張係数（CTE）がシリコンチップに近いため、熱サイクルによる応力集中を大幅に低減します。

半導体の動作中、チップは頻繁に温度変化を受け、熱膨張の不一致により次のような問題が発生する可能性があります。
●  ワイヤーの疲労と破損
●  カプセル化亀裂
●  チップとパッケージの剥離不良
●  内部配線やはんだ接合部に微小亀裂が蓄積する
CDIPパッケージのセラミック構造は、安定した熱膨張特性によりこれらの問題を効果的に緩和し、長期的な信頼性を提供します。

さらに、セラミック材料の高い熱伝導性により、CDIP パッケージは高電力または高温のアプリケーションで熱を素早く放散し、局所的なホットスポットを減らし、産業用制御モジュール、電源管理チップ、高温アナログ回路における半導体デバイスの安定した動作を保証します。
最後に、セラミックの機械的剛性は半導体デバイスの構造的サポートを強化し、輸送、溶接、組み立て中のパッケージの変形や損傷を軽減します。これは、運用・保守サイクルが長い産業システムにとって特に重要です。

半導体における気密パッケージの重要性

水分の侵入は、特にアナログ回路、高電圧チップ、電源管理デバイス、精密制御システムにおいて、半導体デバイスの故障の主な原因の一つです。パッケージ内に微量の水分が侵入しただけでも、イオンマイグレーション、短絡、電気特性のドリフト、絶縁性能の低下を引き起こし、半導体デバイスの信頼性と寿命に直接影響を及ぼします。

CDIPパッケージは、ガラスと金属の接合またはろう付け技術によって真の気密封止を実現し、パッケージ内に安定した乾燥した環境を作り出します。このパッケージの利点は以下のとおりです。
●  長期的な湿気保護: 環境中の湿気の侵入を防ぎ、コンポーネントの故障率を低減します。
●  安定した電気性能: 高抵抗や絶縁劣化を回避するために、内部の空気または不活性ガス環境を維持します。
●  信頼性の高い熱サイクル: 温度変化時にパッケージの内部圧力がほとんど変化しないため、ひび割れやボンディングワイヤのストレスが発生しにくくなります。
●  長期安全性：10年以上の信頼性の高い動作が求められる産業用半導体システムに適しています。

パワーモジュール、エネルギーデバイスコントローラ、産業オートメーション制御チップ、高精度測定回路などの産業用半導体アプリケーションでは、CDIP パッケージの密閉設計により、デバイス寿命が大幅に延長され、長期にわたる安定したシステム動作が保証され、メンテナンスコストとダウンタイムのリスクが軽減されます。

さらに、気密パッケージは高温・高湿度環境に対する保護性能を強化し、CDIPパッケージはチップ性能に影響を与えることなく、過酷な産業環境下でも安定して動作することを可能にします。長期にわたる信頼性の高い動作が求められる半導体システムにとって、気密パッケージは非常に重要な設計要素です。

高温半導体アプリケーションにおける性能

多くの産業用半導体システムは、次のような高温環境で動作します。
●  電力変換モジュール
●  産業オートメーション制御ユニット
●  エネルギー機器エレクトロニクス
●  プロセス監視システム

このような高温アプリケーションでは、プラスチック封止は軟化、変形、または材料の経年劣化を起こしやすく、封止応力の増加、配線疲労、そしてデバイス故障のリスク増大につながります。一方、高純度セラミック材料で作られたCDIPパッケージは、より広い温度範囲にわたって構造的完全性と機械的安定性を維持し、熱サイクルや高温動作がチップ性能に与える影響を効果的に低減します。

さらに、CDIPパッケージのセラミックパッケージは優れた熱伝導性を有し、チップから発生した熱を外部の放熱構造へ素早く伝導することで、局所的なホットスポットや熱応力の集中を低減します。これは、特に高出力半導体デバイスにおいて重要です。また、気密封止されているため、高温環境下でも内部の電気性能が安定し、湿気や温度変化による故障の発生も抑えられます。

要約すると、高温で長時間動作する必要がある産業用半導体システムの場合、CDIP パッケージは信頼性の高い熱管理と長期的なパフォーマンス保証を提供し、過酷な産業条件下でもチップが安定して動作し続けることを可能にします。

長寿命産業システムの真の必要性

多くの産業用半導体システムでは、機器は通常10年、場合によっては20年以上も安定して動作する必要があります。このような長寿命要件は、チップ自体に課題をもたらすだけでなく、パッケージにも極めて高い信頼性基準を課します。CDIPパッケージは、成熟した安定したセラミック構造により、長期的なシステム信頼性を確保する上で重要な要素となっています。

CDIP パッケージの標準化された設計と材料特性により、産業システムでは次のような多くの利点が得られます。
●  長期的なシステムメンテナンスの互換性: メンテナンスやアップグレード中も、CDIP パッケージのサイズとピンレイアウトは一定に保たれ、PCB の再設計を必要とせずに既存の回路基板との互換性が確保されます。
●  強力な環境適応性: セラミック材料は湿度、温度変化、化学腐食に対してより安定しており、産業用制御、エネルギー機器、プロセス監視などの長期運用シナリオに適しています。
●  安定した機械的設置: スルーホール設計により堅牢な機械的サポートが提供され、振動、衝撃、熱膨張によるはんだ接合部の故障を防止します。
●  長期にわたって信頼性の高い電気的性能: パッケージの優れた気密性により、湿気、ほこり、イオンの移動による半導体デバイスへの影響が軽減され、高温または連続動作下でもデバイスが安定した電気的性能を維持できるようになります。
●  持続可能な供給と交換: CDIP パッケージの成熟したテクノロジーにより、安定したサプライ チェーンが保証され、長期的な産業プロジェクトのニーズに適しており、パッケージの老朽化によるシステムの停止や変更コストの増加につながることはありません。

これらの長寿命産業システムにおいて、CDIPパッケージは単なるチップの「シェル」ではなく、半導体システム全体の信頼性と寿命を保証する重要な役割を担っています。適切なパッケージを選択することで、メンテナンスコストを削減できるだけでなく、パッケージの故障に伴うリスクを大幅に低減できます。

おわりに

半導体業界は小型化と表面実装パッケージの継続的な追求を続けていますが、CDIPパッケージは依然として産業用半導体アプリケーションにおいて独自の利点を提供しています。セラミック構造は優れた熱安定性と機械的強度を提供するだけでなく、真の気密封止パッケージを実現し、湿気や環境要因によるデバイス性能への影響を効果的に防止します。

高温、長寿命、あるいは継続的な信頼性の高い動作が求められる産業用半導体システムにおいて、CDIPパッケージはデバイスの安定性と寿命を大幅に向上させます。また、成熟した標準化された設計により、産業システム内での優れた互換性と保守性が確保され、長期的なメンテナンスと交換が容易になります。

産業用半導体プロジェクト向けの信頼性の高いセラミックパッケージソリューションをお探しなら、当社は専門的なCDIPパッケージサービスを提供いたします。材料選定、ピン配置、パッケージサイズの最適化などに対応し、過酷な産業環境下でのお客様のデバイスの安定動作をサポートします。

カスタマイズソリューションについてのご相談は、ぜひお気軽にお問い合わせください。
