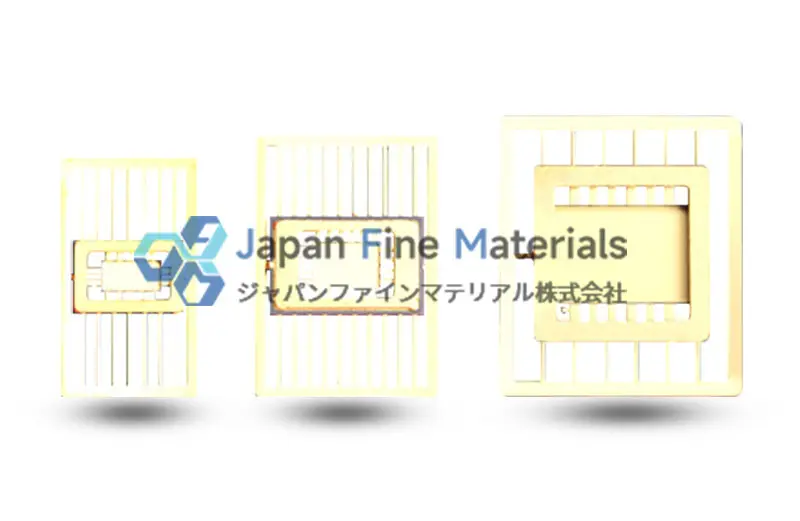

産業用制御集積回路用セラミックフラットパッケージ

はじめに

現代の産業用制御システムにおいて、電子チップは中核的な演算ユニットであるだけでなく、制御プロセス全体の信頼性の鍵でもあります。産業機器は、高温、高湿度、高負荷、電磁干渉といった複雑な環境にさらされることが多く、これらの条件下でのチップの性能安定性は、機器の安全性と動作効率を直接左右します。

こうした厳しい条件に対応するには、パッケージング技術の選択が特に重要です。セラミックフラットパッケージ（CFP）は、その堅牢な構造、優れた熱性能、そして卓越した気密性により、産業用制御チップ分野で好まれる選択肢となっています。電源管理チップ、アナログ信号プロセッサ、高密度産業用制御デバイスなど、CFPパッケージはチップを長期にわたって安定的に保護しながら性能を確保できるため、産業システムの高信頼性と長寿命に対する厳しい要件を満たすことができます。

高い信頼性と気密封止の利点

セラミックフラットパッケージ (CFP) は、湿気、ほこり、腐食性ガスを効果的に隔離し、チップの内部環境を安定させ、パフォーマンスのドリフトや故障のリスクを軽減します。

CFPパッケージは通常、ガラスと金属の接合またはろう付け工程によって気密性を実現します。セラミック材料自体は高い機械的強度と寸法安定性を備えているため、はんだ付け時の応力や振動、衝撃に耐えられます。産業環境では、機器は温度変動、湿度変化、化学ガスによる腐食にしばしばさらされます。CFPパッケージはチップ構造の完全性と安定した電気性能を維持し、高温下や長時間連続動作下でも産業用制御システムの長期にわたる信頼性の高い動作を保証します。

高い信頼性と気密封止の組み合わせにより、セラミックフラットパッケージは次の用途に最適です。
●  モーター駆動および電力制御チップ
●  高精度アナログ信号処理チップ
●  産業用センサーインターフェースチップ
●  PLC制御チップ

優れた熱特性

産業用制御システムでは、チップの長期動作はしばしば大きな消費電力と周囲温度の変動を伴うため、パッケージの熱管理能力に対する要求は高くなります。セラミックフラットパッケージ（CFP）は、高純度セラミック材料とフラット構造設計を採用することで、チップからパッケージ表面およびPCBへの熱伝導を迅速かつ均一に実現します。

具体的な利点は次のとおりです。

●  低熱抵抗パス: フラット構造によりチップとパッケージ ベース間の距離が短縮され、熱が PCB またはヒート シンクに素早く伝達され、局所的な過熱のリスクが軽減されます。
●  均一な熱分散: セラミック材料の優れた熱伝導性により、チップのすべての領域で均一な熱分散が保証され、局所的なホットスポットによる応力集中が軽減されます。
●  高温適応性: セラミック材料は高温でも機械的強度と寸法安定性を維持できるため、パッケージとリードが熱サイクル下で歪んだり故障したりしにくくなります。
●  電力処理能力の向上: 効果的な熱管理により、産業用制御チップは高電力条件下でも安定して動作し、デバイスの寿命が延びます。

この熱性能上の利点により、CFP パッケージは、中～高電力の産業用制御チップや、高温環境におけるアナログまたはミックスドシグナル デバイスにおいて際立った性能を発揮します。これは、従来のプラスチック パッケージやスルーホール パッケージでは実現できない特長です。

短ピン設計が信号性能に与える影響

半導体パッケージ設計において、ピンの長さは機械的な接続に影響を与えるだけでなく、信号性能を直接的に決定づけます。セラミックフラットパッケージ（CFP）は、ピンが短く、パッケージ本体に近いため、寄生インダクタンスと寄生容量が効果的に低減され、信号経路がよりコンパクトになり、エッジがより鮮明になります。
産業用制御チップでは、高速 ADC/DAC、高精度アナログ フロントエンド、通信インターフェイスなどのデバイスには、信号の整合性に対する非常に高い要件があります。

●  信号の反射とリンギングを減らし、干渉を低減します。
●  高周波信号伝送の安定性を向上させ、制御精度を確保します。
●  アナログ信号の精度を向上させ、システム測定の信頼性を確保します。
●  強化された耐干渉機能により、複雑な産業用電磁環境でも安定性を維持します。

さらに、短いピンにより PCB の配線とレイアウトが最適化され、信号パスの長さとループ領域が削減されるため、チップに対する電磁ノイズの影響がさらに軽減されます。
要約すると、CFP のピン形状設計は、機械的な接続の堅牢性を保証するだけでなく、高周波および高精度信号アプリケーションにおける信号の整合性を大幅に向上させ、産業用制御システムにおけるチップの信頼性と効率性を高めます。

デザインにおけるフラットパッケージの利点

産業用制御システムでは、PCB設計は、スペースの制限、放熱経路の計画、配線密度など、複数の要因によって制約を受けることがよくあります。セラミックフラットパッケージ（CFP）はフラット構造を採用しており、従来のスルーホールパッケージと比較して、ボードレベルの設計において大きな利点があります。

1. スペース利用率の向上

CFP の薄型設計により、コンパクトな制御モジュールレイアウトが可能になり、特に次のような用途に適しています。
●  多層PCB高密度配線構造
●  モジュラー産業用制御ユニット
●  スペースに制約のある組み込み制御ボード
●  多機能統合制御モジュールが必要です。
フラット パッケージングにより、デバイスの全体的なスタック高さを削減でき、電源、モーター ドライブ、信号取得、通信モジュール用のレイアウト スペースを確保できます。

2. 最適化されたトレース構造と信号経路

CFP はフラットなピン配置を備えた表面実装構造を採用しており、より柔軟な配線設計を可能にします。
●  重要な高速信号の経路を短縮
●  寄生インダクタンスと寄生容量を低減する
●  クロストークリスクを軽減
●  アナログ信号とミックス信号の安定性を向上
産業用制御チップ内の ADC、DAC、インターフェース チップなどのデバイスの場合、信号パスの最適化は制御精度とシステムの安定性に直接関係します。

3. SMT自動化生産との高い互換性

CFP は標準的な表面実装パッケージであり、製造において大きな利点があります。
●  自動配置プロセスに直接入る
●  リフローはんだ付けプロセスに対応
●  挿入実装工程が不要
●  バッチ生産の一貫性を向上
産業機器の大規模製造において、手作業による部品挿入を減らすことは、効率性を向上させるだけでなく、溶接ミスや人的不安定性も減らします。

4. 機械的応力のより均一な分散

フラット構造が PCB 表面に取り付けられているため、振動や温度変化に対してより安定したストレス性能を発揮します。
●  はんだ接合部の応力集中を軽減
●  パッケージの反りのリスクを軽減
●  長期的な機械的信頼性の向上
●  熱サイクル条件下での溶接安定性の向上
長期間にわたって稼働する産業用制御機器にとって、このボードレベルの信頼性の利点は実用的な重要性を持ちます。

セラミックフラットパッケージ（CFP）のフラット構造は、フォームファクタの違いだけでなく、PCBレイアウト効率、信号整合性、自動生産への適合性、そしてボードレベルの信頼性といった点で、包括的なエンジニアリング上の利点ももたらします。これらの構造的特徴は、産業用制御システムにおいてCFPに明確な設計価値をもたらします。

はおわりに

セラミックフラットパッケージ（CFP）は、産業用制御半導体チップに最適なパッケージです。優れた熱性能、気密封止性能、構造安定性を兼ね備えており、チップ寿命を効果的に延長し、産業機器の信頼性を向上させます。適切なCFPパッケージを選択することは、産業用制御システムの長期的かつ効率的な運用を確保するための重要なステップです。

産業用制御チップ向けの高信頼性セラミック パッケージング ソリューションをお探しの場合は、専門的なアドバイスとカスタマイズされたサービスをご提供いたしますので、今すぐ JFM にお問い合わせください。
