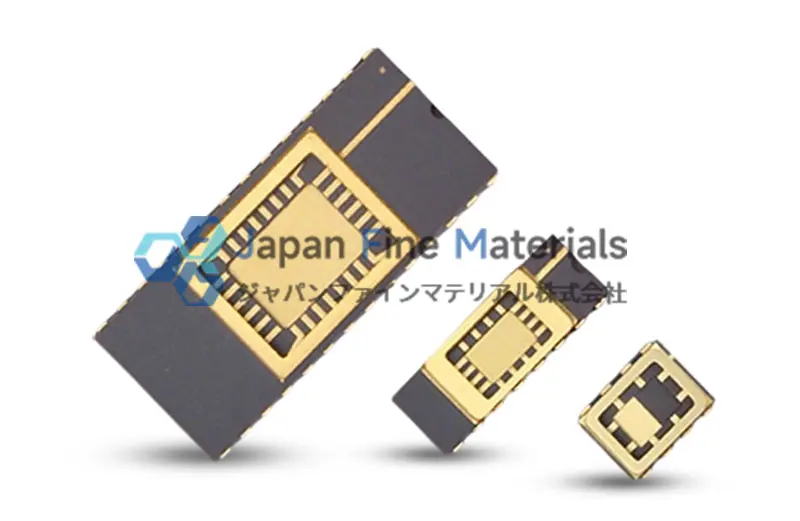

セラミックパッケージとプラスチックパッケージ：主な違い

半導体パッケージングとは何ですか?

現代の電子機器や半導体デバイスにおいて、パッケージングは単にチップを保護する「シェル」であるだけでなく、デバイスの性能、放熱効率、そして長期的な信頼性に影響を与える主要な要素の一つです。チップパッケージング（半導体パッケージングとも呼ばれます）は、ベアダイを外部環境から保護し、電気的接続を実現するための重要な工程です。

半導体パッケージの中心的な役割：

●  電気接続: リードまたははんだボールを介してチップの内部回路を外部回路基板に接続します。
●  機械的保護: チップを物理的な衝撃や振動による損傷から保護します。
●  熱管理: パッケージング材料と構造によりチップからの効率的な放熱が実現され、安定したデバイス動作が保証されます。
●  環境隔離: 湿気、ほこり、化学腐食、その他の外部要因がチップに影響するのを遮断します。
●  サイズと統合: パッケージングによって、チップの取り付け方法、ボード領域、および他のデバイスとの互換性も決まります。

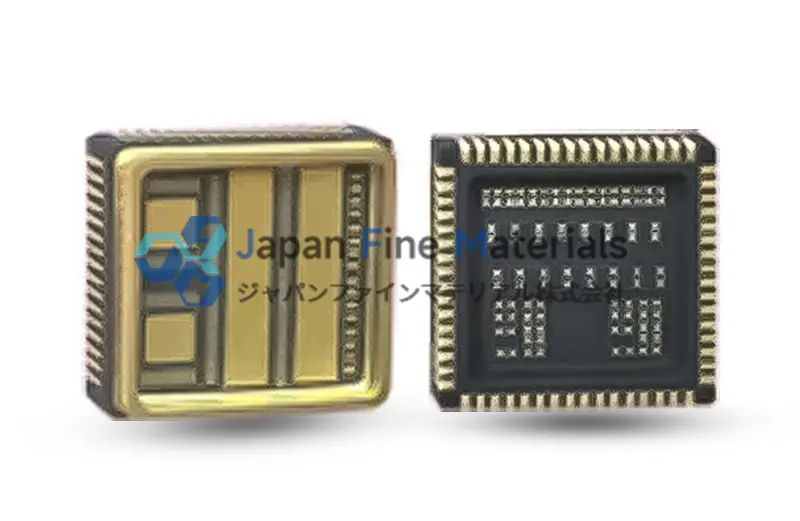

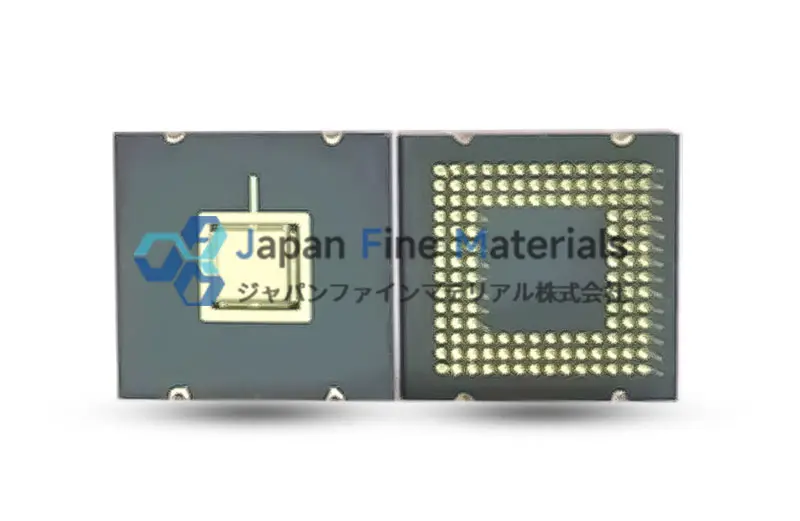

セラミックパッケージ

セラミックパッケージは、セラミック製の電子部品パッケージです。。機械的なプレス、焼結、またはラミネート加工によってチップとリードを固定し、輸送中および使用中のチップの安定性を確保します。

セラミック パッケージは、チップを機械的に支持するだけでなく、気密パッケージを可能にしてチップを湿気、腐食、汚染から効果的に隔離し、デバイスの長期安定性を大幅に向上させます。

●  高い熱伝導率により、熱を素早く放散し、チップの熱ストレスを軽減します。
●  優れた電気絶縁性を備え、熱膨張係数が適合しているため、はんだ接合部やパッケージの故障のリスク

プラスチックパッケージ

プラスチックパッケージは、大量生産に適した低コストのパッケージオプションであり、通常はエポキシ樹脂または熱硬化性プラスチックで作られています。射出成形または圧縮成形プロセスにより、チップの基本的な機械的保護と電気絶縁を提供するだけでなく、民生用電子機器、家電製品、一般的な通信機器のニーズに合わせて、様々なパッケージオプションを柔軟に選択できます。

●  低コストで大量生産に適しています。
●  成形プロセスが柔軟で、パッケージデザインを素早く調整できます。

材料特性と製造プロセス

セラミックパッケージの主な材料には、アルミナ、窒化アルミニウム、炭化ケイ素、酸化イットリウム、酸化ジルコニウムなどがあります。セラミックパッケージは、高温焼結または同時焼成プロセス（HTCC、LTCC）によって製造され、高い寸法精度、低い熱膨張係数、そして湿気や汚染物質を効果的に遮断する気密性を実現します。

プラスチックパッケージは主にエポキシ樹脂や熱硬化性樹脂で構成され、射出成形または圧縮成形によって成形されます。低コストで生産の柔軟性が高いという利点がありますが、耐熱性、気密性、熱伝導性はいずれもセラミックパッケージに比べて劣ります。

耐熱性と熱特性

セラミックパッケージは優れた耐熱性を備え、300℃を超える温度にも耐えられるため、高出力環境や産業環境に適しています。セラミック材料の高い熱伝導性により、チップからヒートシンクや外部システムへの熱伝達が迅速に行われ、熱ストレスが軽減されます。

●  パワーモジュール: 長期にわたる高電流動作では、セラミック パッケージにより温度が安定し、チップの損傷を防止します。
●  RF パワー デバイス: 高周波動作により熱が発生しますが、セラミック パッケージにより熱を素早く放散できるため、信号の安定性が確保されます。
●  高性能 LED: 長期にわたる高輝度動作を可能にし、セラミック パッケージにより熱の蓄積を効果的に低減し、寿命を延ばします。

プラスチックパッケージは通常、150℃を超える温度には耐えられません。高温条件下では、変形、反り、劣化が生じやすく、ヒートシンクや空冷などの追加の放熱設計が必要になる場合があります。

電気絶縁と信頼性

セラミック パッケージは優れた電気絶縁特性とチップの熱膨張係数 (CTE) に近い熱膨張係数を備えているため、熱サイクルによるストレスを軽減し、はんだ接合部や相互接続の障害のリスクを軽減できます。

●  高い電気絶縁強度：高電圧条件下でも安定して動作します。
●  熱サイクル耐久性: 温度変化によるひび割れや断線を軽減します。
●  気密性: 湿気、ほこり、化学腐食を防ぎます。
●  高周波安定性: 無線周波数または高周波回路における信号減衰が低い。

プラスチックパッケージは絶縁性能があまり高くなく、特に高温多湿や長期的な負荷条件下では、性能低下や故障が発生しやすくなります。

さまざまなアプリケーションシナリオ

セラミックパッケージ：
●  高出力電子デバイス（IGBTパワーモジュール、SiC/GaNパワーデバイスなど）
●  RFおよびマイクロ波パワーデバイス
●  ハイエンド自動車用電子機器（電気自動車駆動モジュール、充電モジュールなど）
●  医療用電子機器（埋め込み型センサーやモニタリング装置など）
●  信頼性の高い産業用制御機器

プラスチックパッケージ：
●  家電製品（携帯電話、ノートパソコン、家電製品）
●  一般的な通信機器（ルーター、スイッチ）
●  コスト重視の産業用または家庭用電子機器

まとめると、セラミックパッケージは高性能、優れた放熱性、そして過酷な環境への耐性を重視し、プラスチックパッケージは低コストと大量生産に重点を置いています。パッケージの種類は、アプリケーション環境、電力密度、そして信頼性要件を総合的に評価した上で選択する必要があります。

コストと製造上の考慮事項

セラミックパッケージの製造コストは比較的高く、プロセスも複雑で、材料の品質、焼結温度、メタライゼーションプロセスの厳格な管理が必要です。特にカスタマイズされたセラミックパッケージは、通常、特殊な金型と長い製造サイクルを必要とします。しかし、高出力・高信頼性が求められるアプリケーションでは、これらのコストは、故障リスクの低減や製品寿命の延長によって相殺されます。

プラスチックパッケージは製造コストが安く、成形も速いため、量販消費者向け製品に最適です。しかし、高温多湿の環境では、プラスチックパッケージに追加のヒートシンクや保護対策が必要になる場合があり、間接的にシステム全体のコストを増加させる可能性があります。

パッケージ材料を選定する際には、単価だけでなく、製品の寿命全体にわたって安定した動作を確保するために、長期的な信頼性、放熱設計、環境適応性も考慮する必要があります。

セラミックパッケージ VS プラスチックパッケージ

半導体パッケージタイプの選択は、コストだけでなく、アプリケーション環境、信頼性要件、熱設計にも依存します。

プロジェクトに高出力、高信頼性、または過酷な環境の電子デバイスが含まれる場合は、適切なパッケージ タイプを選択することが重要です。
