半導体アプリケーションにおけるセラミックパッケージングとは何ですか?

1、はじめに

半導体デバイスが高電力、小型化、そしてより複雑な動作環境へと進化を続けるにつれ、業界ではプロセスノード、チップアーキテクチャ、あるいは材料革新といった議論がしばしば焦点となります。しかしながら、実際のアプリケーションにおいては、多くのデバイス故障はチップ自体に起因するのではなく、しばしば過小評価されている「パッケージング」という要素に起因しています。

パッケージは、チップと外部システムとの接続方法を決定するだけでなく、高温、温度サイクル、機械的ストレス、高湿度環境下におけるデバイスの長期安定性にも直接影響を及ぼします。動作条件が民生用電子機器の「軽度範囲」から徐々に離れていくにつれ、従来のプラスチックパッケージソリューションの限界がますます明らかになってきています。

このような背景から、セラミックパッケージは半導体アプリケーションにおいて再び重要性を増しています。セラミックパッケージは低コスト・大量生産を目的としたものではなく、信頼性、熱管理、構造安定性を重視したエンジニアリング上の選択肢として設計されています。パワー半導体、車載エレクトロニクス、その他の高信頼性アプリケーションにおいて、セラミックパッケージは「オプション」ではなく、システム設計に不可欠な要素となることがよくあります。

2、セラミックパッケージは半導体においてどのような役割を果たしていますか?

半導体デバイスにおいて、セラミックパッケージは単なる外殻ではなく、チップの性能、信頼性、そして寿命を保証する重要な要素です。具体的には、以下のような複数の役割を果たします。

機械的なサポートと保護

チップは非常に壊れやすく、特に多ピン、高電力、大型チップでは、わずかな振動やストレスでも亀裂や断線が発生する可能性があります。セラミックパッケージは、堅牢なセラミック基板と精密な構造設計により、チップに安定した機械的支持を提供し、外部からの衝撃による損傷からチップを保護します。

電気インターフェースと信号伝送

チップの電極は外部回路に確実に接続する必要があります。セラミックパッケージは、高精度で信頼性の高い電気インターフェースを実現するために、メタライズされた配線またはパッドを備えています。無線周波数、高速信号、または高電力アプリケーションでは、パッケージ内の回路設計が信号整合性、寄生インダクタンス、および容量に直接影響し、デバイスの性能を決定づけます。

熱管理と放熱

高出力デバイスは動作中に大量の熱を発生します。この熱が時間通りに放散されない場合、効率が低下し、場合によっては故障につながる可能性があります。セラミック材料は高い熱伝導率を有しており、適切なパッケージ構造と組み合わせることで、熱を外部の放熱システムに効果的に伝導し、チップを保護し、安定した動作を確保します。

環境隔離と気密保護

セラミックパッケージは真の気密封止を可能にし、チップを湿気、酸化物、腐食性ガス、その他の汚染物質から効果的に隔離します。これは、半導体、車載電子機器、医療機器などの高信頼性アプリケーションにとって極めて重要です。なぜなら、環境要因はチップの早期故障の主な原因となるからです。

ストレスの緩和とマッチング

温度変化や機械的ストレスにより、チップとパッケージ間で熱膨張の不一致が生じる可能性があります。セラミックパッケージは、適切な材料を選択し、構造設計を最適化することで、チップへの熱ストレスの影響を軽減し、長期的な信頼性を向上させることができます。

パッケージングと高ピン密度設計をサポート

現代の半導体デバイスは、より多くのピン、より高い集積度、そして多層配線を必要としています。セラミックパッケージは、多層回路、金属ビア、そして複雑な内部構造に対応できるため、高性能チップに適したパッケージングソリューションを提供します。

3、半導体ではなぜプラスチックではなくセラミックが選ばれるのでしょうか?

プラスチック包装が主流となっています。しかし、半導体用途のもう一方の端では状況は全く異なります。
セラミック材料には、プラスチックでは代替できないいくつかの特性があります。

●  耐高温性が強く、高温環境でも長時間動作可能です。
●  熱膨張係数が安定しているため、シリコンチップとのマッチングが容易になります。
●  熱伝導率が高いほど、パワーデバイスの放熱に役立ちます。
●  電気絶縁特性は長期にわたって安定しており、劣化しにくいです。
●  密封止を実現します。

パッケージは、パワー半導体や医療用電子機器において依然として好ましい選択肢となっています。

4、一般的なセラミックパッケージングフォーム

半導体アプリケーションにおいて、セラミックパッケージはチップの種類やアプリケーションシナリオに応じて様々な設計形態があり、それぞれが構造、ピン配置、熱管理において独自の利点を備えています。一般的なタイプには以下のものがあります。

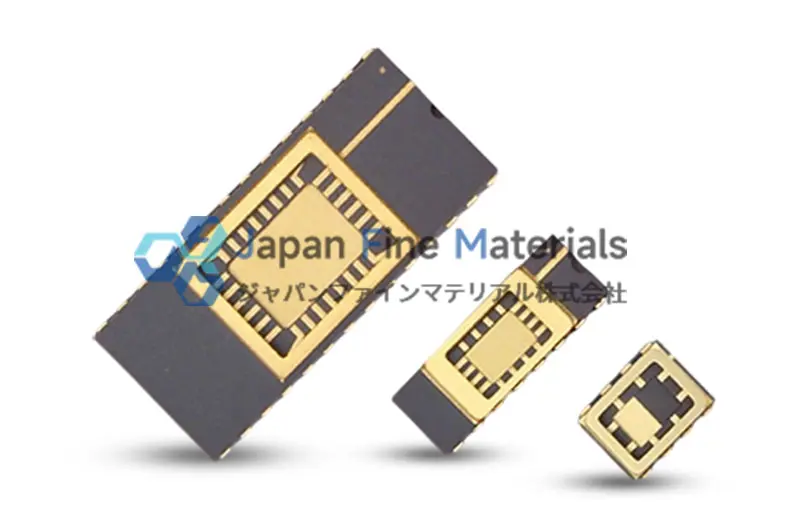

CDIP（セラミックデュアルインラインパッケージ）

デュアルインラインセラミックハウジングは、低～中ピン数のチップに適しています。セラミック素材は優れた熱安定性、機械的強度、気密性を備えており、低～中消費電力で信頼性の高いアプリケーションに最適です。

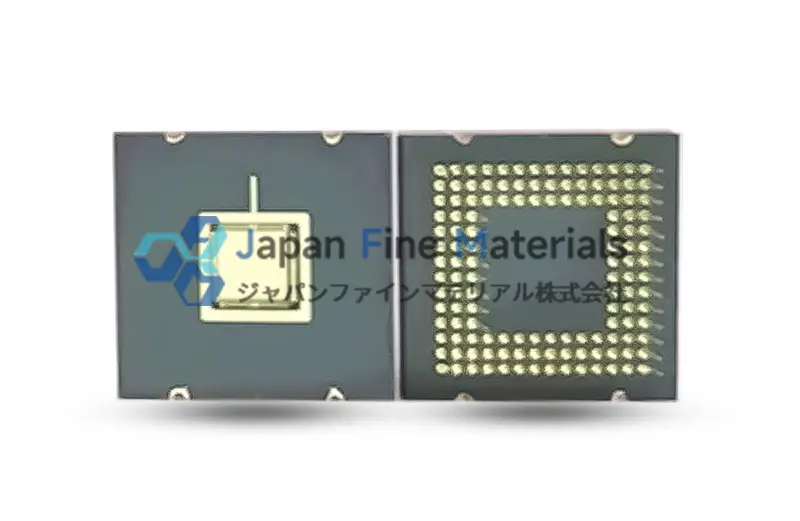

CPGA（セラミックピングリッドアレイ）

ピンアレイセラミックハウジングは、多ピンプロセッサやメモリチップに最適です。セラミック構造は優れた放熱性と機械的安定性を確保し、繰り返しの挿抜にも耐え、高い信頼性要件を満たします。

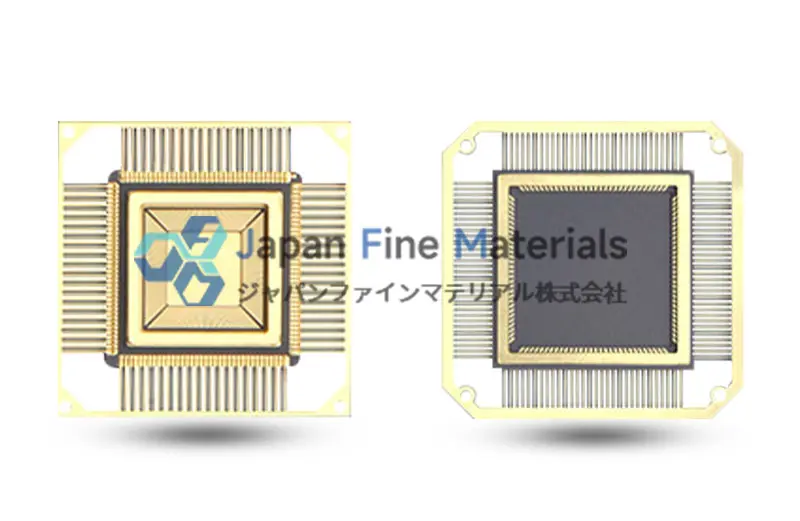

CQFP（セラミッククワッドフラットパッケージ）

四面フラットセラミックハウジングは、中ピンから多ピンのICに広く使用されています。セラミック素材は長期動作時の電気的性能と機械的強度を確保し、複雑な信号処理デバイスに最適です。

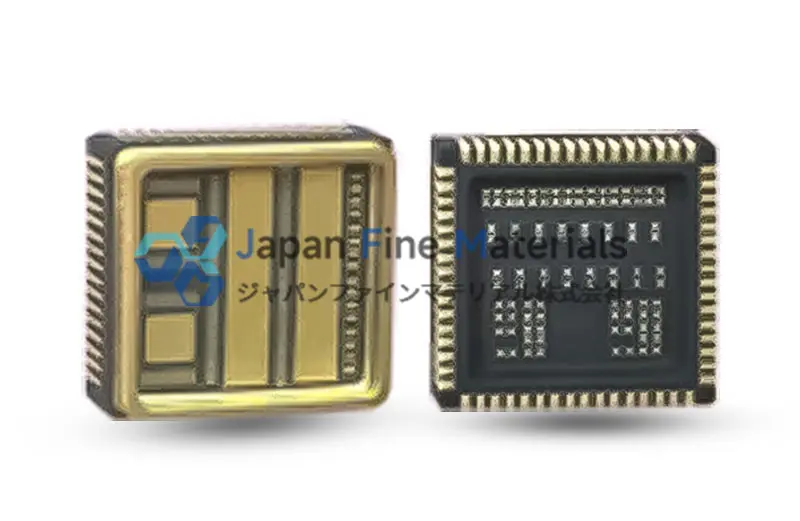

CLCC（セラミックリードレスチップキャリア）

リードレスセラミックチップキャリアは、小型で高密度なパッケージング要件に適しています。コンパクトな構造、短い信号経路、安定した電気性能を備えており、高周波・高密度の電子モジュールに最適です。

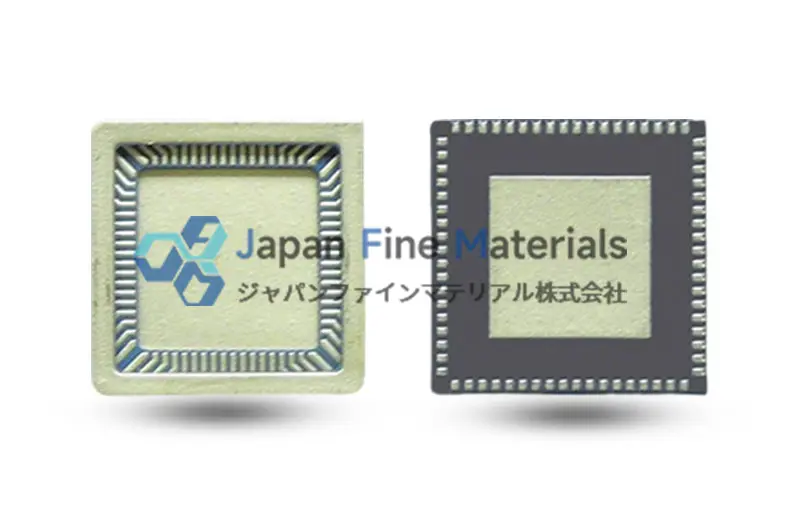

CQFN（セラミッククアッドフラットノーリード）

リードレス クワッド セラミックハウジングは、コンパクトな設計、優れた放熱性と電気特性を備えており、限られたスペース内で信頼性の高いパフォーマンスを提供するためにパワー IC や RF デバイスでよく使用されます。

CFP（セラミックフラットパッケージ）

平面セラミックハウジングは、小型でバランスのとれたパッケージ領域を備え、小型パワー IC や高密度モジュールに適しており、特に熱管理要件が高いアプリケーションに適しています。

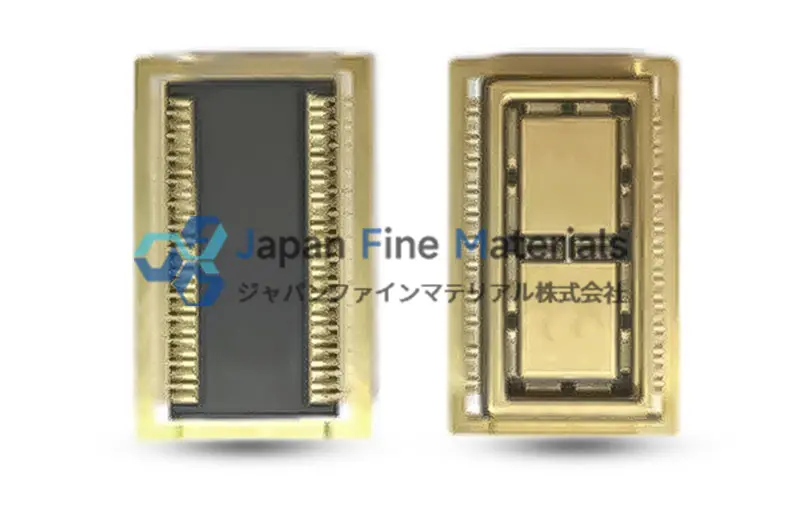

CSOP（スモールアウトラインパッケージ）

セラミックスモールアウトラインハウジングは、優れた機械的耐衝撃性、高い気密性、耐湿性、高い信頼性などの利点を備えた小型表面実装ハウジングです。メモリやコンパレータなどの高信頼性部品のパッケージングに広く使用され、集積回路やソリッドステートリレーなど、さまざまな応用シナリオをカバーしています。

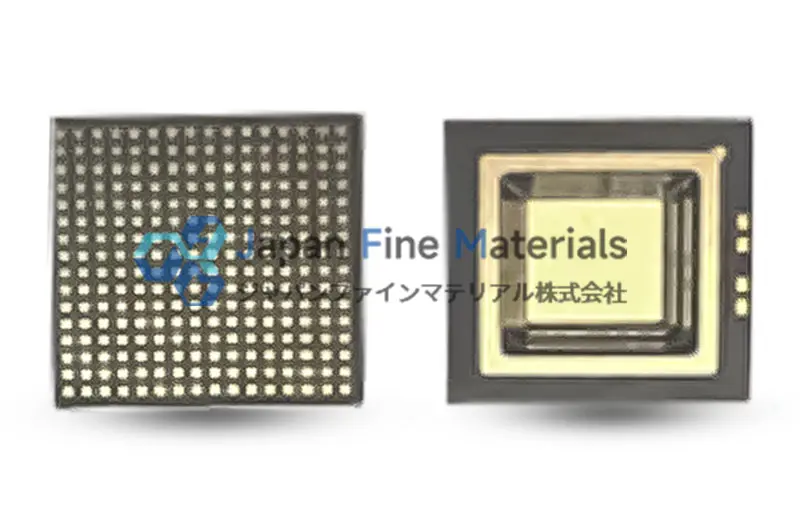

CLGA（セラミックランドグリッドアレイパッケージ）

セラミックパッドアレイハウジングは、マイクロプロセッサ、コントローラ、CPUなどの高性能チップに広く使用されています。高密度レイアウト、優れた電熱特性、そして気密封止機能により、ハイエンドホールセンサー、専用ASIC、高信頼性ディスクリートモジュールにも最適です。

上記の標準タイプに加えて、ピンレイアウト、パッケージサイズ、放熱穴、特定の材料の選択など、お客様のニーズに基づいてカスタマイズされた設計も提供し、特殊なアプリケーションシナリオや高い信頼性の要件を満たすことができます。

5、セラミック包装によく使用される材料の種類

半導体セラミックパッケージでは、信頼性、放熱性、適用シナリオなど、材料によって特性が異なります。適切なセラミック材料を選択することで、様々な動作環境下でもデバイスの安定した動作を確保できます。以下は、一般的に使用されるセラミック材料の一部です。

材料の選択は、デバイスの電力、動作環境、信頼性要件を総合的に考慮して行う必要があります。適切な材料の組み合わせにより、セラミックパッケージの性能と耐用年数を向上させることができます。

6、セラミック包装の主な応用シナリオ

実際の市場では、セラミックパッケージは、主に高性能と信頼性が求められる半導体アプリケーションで使用されています。

●  パワー半導体モジュール（IGBT、 SiC 、 GaNなど）は、大電流、高放熱の用途に使用されます。
●  電気自動車インバータなどの自動車電子機器における信頼性の高い制御ユニット
●  無線周波数、マイクロ波、通信デバイスには、信号の整合性と温度安定性に関して厳しい要件があります。
●  医療用埋め込み型機器や信頼性の高いセンサーには、長期にわたる安定した動作が必要です。

半導体システムにおいて、パッケージングは決して不要な外層ではなく、デバイスの性能と寿命に直接影響を与える重要なコンポーネントです。セラミックパッケージが何世代にもわたる技術革新を経てもなお存続してきたのは、「伝統的」だからではなく、高温、高電力、高信頼性といった状況において、より安定的で予測可能なエンジニアリング性能を一貫して提供できるからです。

パッケージソリューションをご検討中、または特定のアプリケーションにおけるカスタムセラミックパッケージの実現可能性についてご検討中の方は、お気軽にお問い合わせください。材料選定、構造設計、信頼性要件など、お客様の実際のアプリケーションシナリオに基づいた、より専門的で実践的なアドバイスを提供いたします。

7、よくある質問

1)  セラミックカプセル化は常にプラスチックカプセル化よりも優れているのでしょうか?

必ずしもそうではありません。セラミックパッケージはプラスチックパッケージの「アップグレード版」ではなく、異なる用途に対応するソリューションです。家電製品や大量生産製品においては、プラスチックパッケージはコストと効率の面で優位性がありますが、高温、高電力、高信頼性が求められる用途では、セラミックパッケージの安定性と長寿命の優位性が顕著になります。

2)  カプセル化が必要ですか?

デバイスが高温、頻繁な熱サイクル、高電力密度に耐える必要がある場合、あるいは気密性に関して特別な要件がある場合、セラミックパッケージはより安全な選択肢となることがよくあります。例としては、パワー半導体や一部の車載エレクトロニクス用途が挙げられます。

3)  セラミックパッケージはなぜ高価なのでしょうか?

コストは主に材料自体、焼結およびメタライゼーションプロセスの複雑さ、そしてより厳格な品質管理要件に起因します。プラスチック封止と比較して、セラミック封止は一般的に少量生産、高性能、高信頼性が求められる用途に使用され、これが本質的にコスト構造を決定づけます。

4)  セラミックパッケージはカスタムデザインをサポートしていますか?

パッケージの大きな利点です。セラミック基板の構造、メタライゼーション回路、そしてパッケージは、チップサイズ、ピン構成、電力要件、そして動作環境に基づいてカスタマイズ可能です。これはハイエンドの半導体アプリケーションでは非常に一般的です。

5)  セラミックパッケージは本当に放熱性に優れているのでしょうか?

はい、適切な材料を選択すれば可能です。例えば、窒化アルミニウムセラミックスを使用すると、従来のアルミナセラミックスやプラスチック封止材よりも熱伝導率が大幅に向上し、高出力デバイスの熱管理ニーズにより適しています。

6)  セラミック包装は新しい包装技術に置き換えられるでしょうか?

短期的にはそうではありません。一部の新しいパッケージング技術では、基板や放熱構造にセラミック材料がますます組み込まれています。高い信頼性と高電力が求められる限り、セラミックパッケージは今後もかけがえのない用途領域を持ち続けるでしょう。
