半導体用途向けカスタムアルミナセラミック部品

1、はじめに

優れた物理的・化学的特性を持つアルミナセラミックスは、半導体産業において不可欠な基礎材料となっています。高温、強い腐食、クリーンルームといった過酷な環境下においても、アルミナセラミックスは優れた絶縁性、機械的強度、耐腐食性を有し、半導体装置を安定的かつ確実に支えます。また、カスタマイズされたセラミック部品は、プラズマエッチング、ウェーハ搬送、真空システム、試験装置などにおいて広く利用されており、材料特性をデバイス性能へと変換することを実現しています。

2、アルミナセラミックスの基本特性

高温安定性

アルミナセラミックスは1400℃以上でも構造安定性を維持し、熱膨張係数が低いため、プラズマエッチング装置、化学気相成長法（CVD）、原子層堆積法（ALD）などの高温半導体装置の重要な部品に適しています。その熱安定性により、繰り返し温度サイクルにおける部品の割れや変形が低減され、装置の寿命が延びます。

優れた絶縁性と低い誘電損失

高い絶縁強度と低い誘電損失を特徴とし、ウェーハ位置決め支持部、セラミック絶縁リング、静電チャック、高周波電気アプリケーションなどに適しています。安定した絶縁性能により、放電や信号干渉を効果的に防止し、半導体製造プロセスの精度と信頼性を確保します。

高い硬度と耐摩耗性

アルミナセラミックスは高硬度と低摩擦係数を特徴としており、ガイドリング、スライドレール部品、サポートブロックなどの可動部品に適しています。優れた耐摩耗性により、機械摩耗を低減するだけでなく、パーティクル発生のリスクを低減し、クリーンルームのプロセス環境の清浄度を確保します。

耐食性

緻密なセラミック表面は、Cl₂、F₂、O₂などの腐食性の高いプラズマや化学試薬による浸食に耐えます。金属部品と比較して、アルミナセラミックは半導体のウェットプロセスおよびドライプロセスにおける化学腐食に対する耐性が高く、重要な部品の寿命を延ばし、メンテナンス頻度を低減します。

高度にカスタマイズ可能

アルミナセラミックスは、機器の構造要件に応じて、サイズ、形状、穴の配置、取り付け方法、表面精度をカスタマイズできます。カスタマイズ設計により、複雑な構造部品、微細穴加工、高精度フィッティングのニーズに対応し、材料特性を最大限に引き出して機器の性能を向上させます。

3、プラズマエッチングと高温空洞部品

アルミナセラミックスは、半導体プラズマエッチング装置や高温化学気相成長（CVD/ALD）装置のキャビティ構造や電極支持体の主要材料です。1400℃を超える高温にも耐えられる高温安定性に加え、低い熱膨張係数と高い熱伝導率も備えているため、急速な加熱・冷却サイクルにおいても構造安定性を確保します。高純度（99%～99.8%）のアルミナセラミックスは優れた絶縁性と低い誘電損失を備え、高電圧電極支持体や静電チャックを効果的に支持し、電気的干渉や微粒子汚染を低減します。

代表的な部品と機能:

●  セラミックドーム: 耐高温性と高密度構造により、空洞全体の安定性が確保されます。
●  セラミック天窓：耐腐食性と耐高温性があり、空洞観察や光学検査に適しています。
●  セラミック絶縁体：高絶縁性、低誘電損失、電極支持体、静電チャックを支える柱、ブロック、絶縁部品など。

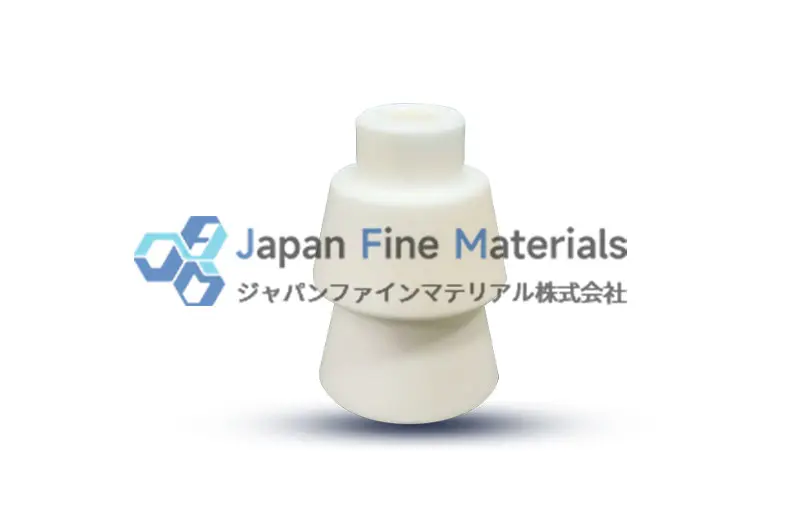

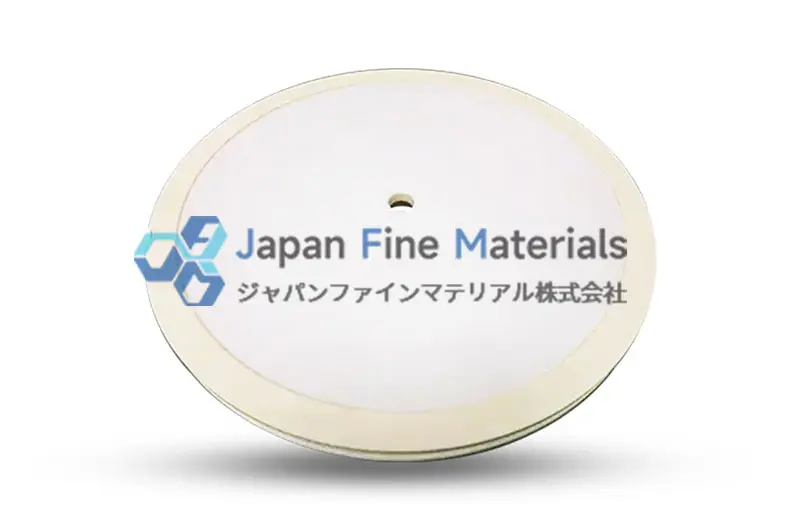

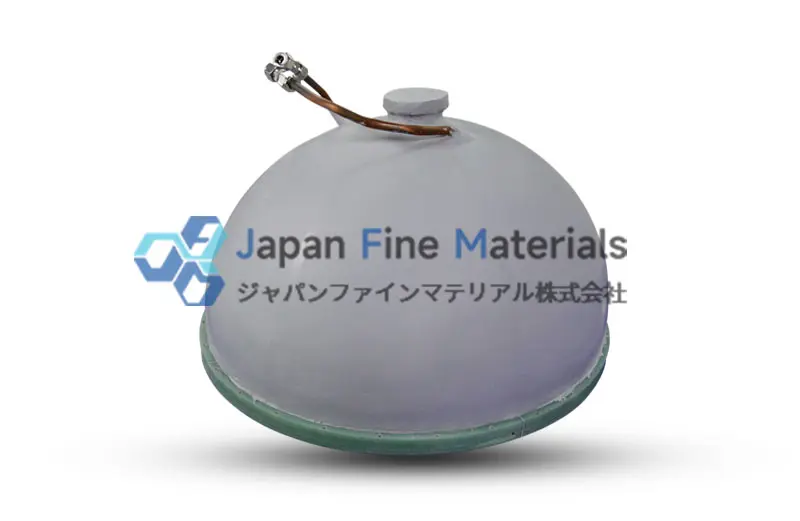

セラミックドーム	セラミック窓	絶縁チューブ

4、ウェーハ伝送およびサポートコンポーネント

ウェーハハンドリングシステムでは、部品に極めて高い耐摩耗性、寸法安定性、そして精度が求められます。アルミナセラミックアームは、機械的摩擦とプラズマ腐食に耐え、ウェーハの正確な搬送を保証します。ウェーハガイドおよびサポートとして機能するセラミックリングは、耐腐食性と高温安定性を兼ね備えています。セラミック真空チャックは、高い断熱性と耐摩耗性を備え、搬送中のウェーハの確実な保持を保証します。アームの長さ、チャック開口部、リングの内径と外径、そして壁厚など、様々なウェーハサイズや装置のプロセス要件に合わせてカスタマイズ設計が可能です。

代表的な部品と機能:

●  セラミックアーム：耐摩耗性、耐腐食性があり、正確なハンドリングをサポートします。
●  セラミックリング: ウェーハの位置決め、ガイドサポート、高温プラズマ環境への耐性。
●  セラミック真空吸盤: 高い断熱性と耐摩耗性により、取り扱いの精度を保証します。

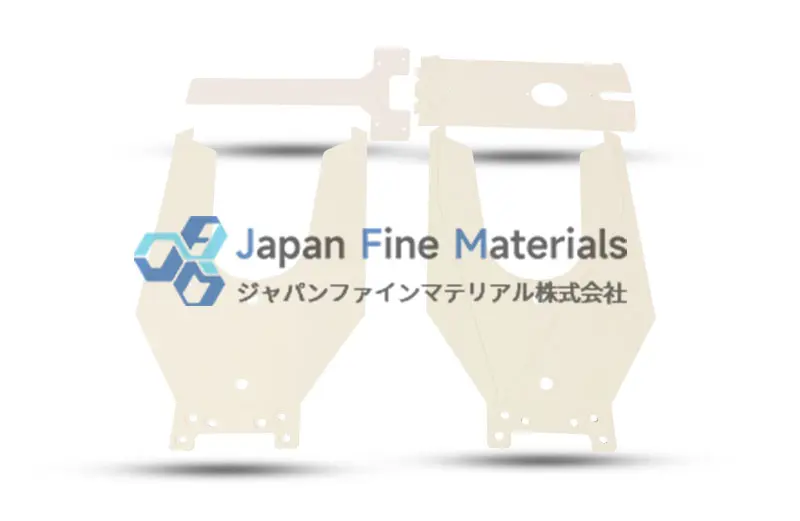

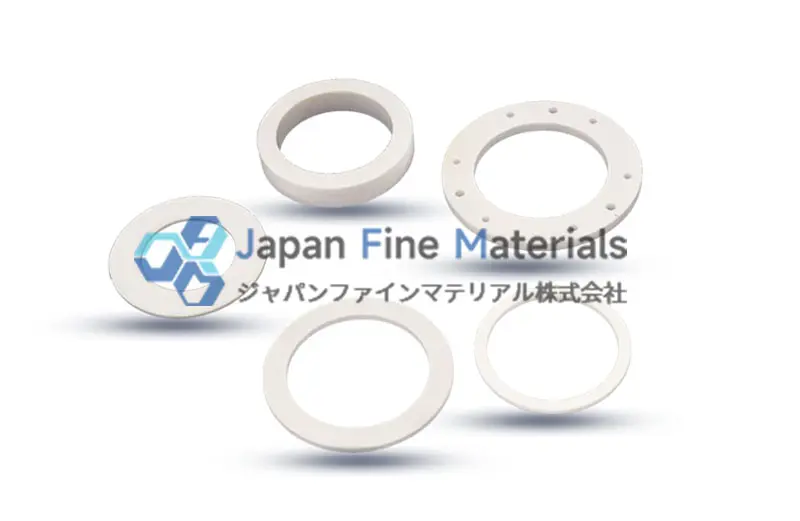

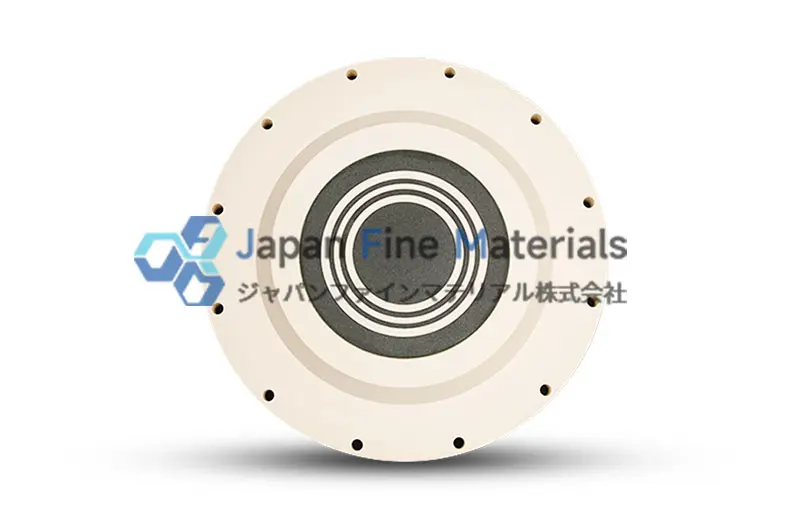

アーム	セラリング	真空チャック

5、ガイドと可動部品

ウェーハ搬送および機械摺動部品には、高硬度、低摩擦、そして長期耐摩耗性を備えた材料が求められます。アルミナセラミックガイドは、ウェットクリーニングやプラズマエッチングといった過酷な条件下でも長期間安定して動作します。高密度材料は機械精度を確保し、低多孔性はパーティクル発生を低減します。ガイドの表面平坦性と形状精度は、ウェーハ移動の安定性に直接影響します。カスタマイズにより、装置要件に応じて長さ、幅、溝形状を調整することで、ウェーハトレイやロボットアームとの正確な位置合わせを実現します。

代表的な部品と機能:

●  セラミックガイドレール：高硬度、耐摩耗性、耐腐食性、耐高温性に優れています。
●  カスタマイズオプション: 長さ、幅、溝の形状、表面粗さ。

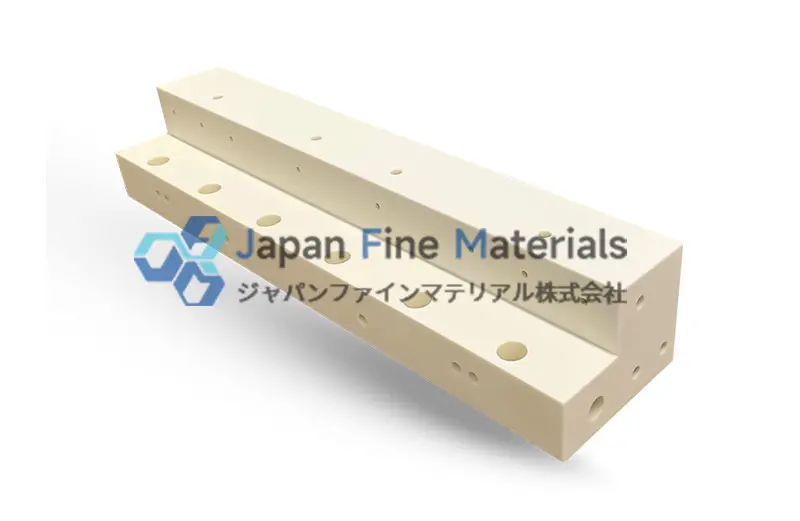

セラミックガイド

6、ガス流量およびプロセス制御コンポーネント

アルミナセラミックは、エッチング、デポジション、洗浄装置において、反応性ガスの流量を精密に制御し、プロセスの安定性を確保するために使用されています。セラミックノズルは高密度、耐腐食性、耐熱性を備え、熱膨張係数も低いため、長期使用においても安定したオリフィス形状を実現します。ノズルオリフィスの直径、角度、分布など、お客様のご要望に合わせた設計により、気流の均一性が最適化され、エッジ効果を低減し、プロセス安定性を向上させます。表面仕上げと多孔性は、パーティクル発生とガス乱流を低減する上で重要なパラメータです。

代表的な部品と機能:

●  セラミックノズル: 耐腐食性、耐高温性があり、安定した流れを提供します。
●  カスタマイズオプション: 絞り、形状、レイアウトの最適化。

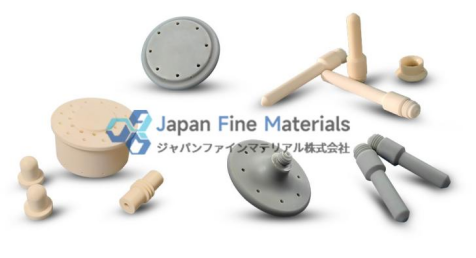

ノズル

7、CMPおよび表面処理部品

化学機械平坦化（CMP）プロセスにおいて、アルミナセラミック部品は圧力伝達という重要な役割を担っています。研磨パッドは高硬度・耐摩耗性セラミック製で、ウェーハ表面の平坦性と研磨の均一性を確保します。この素材は耐薬品性があり、様々な研磨液や洗浄液に適応します。設計においては、平坦性、厚さの均一性、表面粗さを考慮する必要があります。また、ウェーハの仕様や設備要件に応じて、直径、厚さ、取り付け構造をカスタマイズすることで、高精度なマッチングを実現できます。

代表的な部品と機能:

●  研磨パッド: 均一な圧力分散を実現し、ウェーハの平坦性を確保します。
●  カスタマイズオプション：直径、厚さ、固定構造

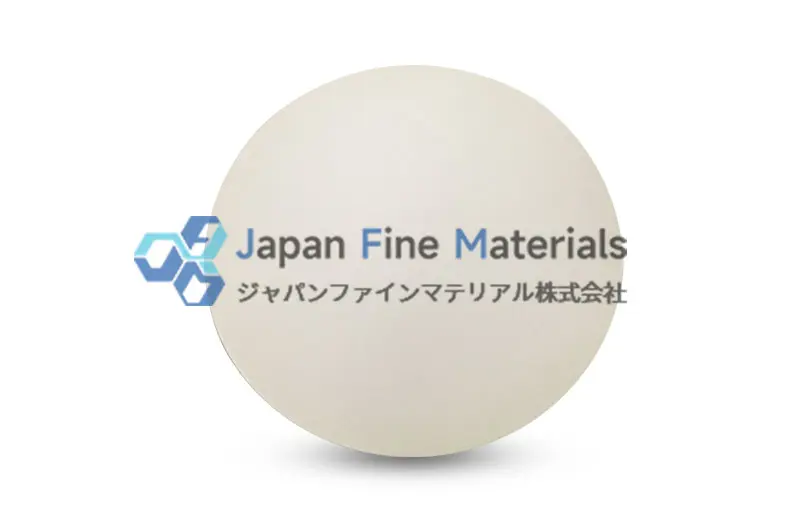

セラミック研磨ディスク

8、電子基板および処理プラットフォーム部品

アルミナセラミック基板は、半導体試験装置やパッケージング装置において、ウェーハやチップの支持材として広く使用されています。これらのセラミック基板は、高い絶縁性、熱安定性、機械的強度を備えており、長期間の加熱・冷却サイクルにも変形することなく耐えることができます。穴の配置、厚さ、表面仕上げなど、お客様のご要望に合わせた設計により、精密な位置決めと電子信号絶縁の要件を満たすことができます。高純度材料（99%～99.8%）は、パーティクル汚染を低減し、試験およびパッケージング中のウェーハの安全性とプロセス安定性を確保します。

代表的な部品と機能:

●  セラミック基板：高い絶縁性、熱安定性、高い機械的強度
●  カスタマイズオプション: 穴のレイアウト、厚さ、表面処理

セラミックス基板

9、カスタマイズされたアルミナセラミック部品の主な価値

プロセス安定性の構造的基盤を提供する

アルミナセラミックは、高温・真空環境下でも優れた寸法安定性を発揮し、セラミックサポート、絶縁リング、位置決め部品が長期動作中でも正確なフィットを維持し、熱変形による構造変位のリスクを軽減します。

電気の安全性とプロセスの一貫性を確保する

アルミナセラミックは優れた電気絶縁特性を備えているため、高電圧・高周波領域で広く使用されており、複雑な条件下でも機器の安定した動作を保証し、電気干渉が製造プロセスに影響を与えるのを防ぎます。

脆弱な部品の耐用年数を延ばす

プラズマエッチングや化学処理環境において、アルミナセラミックスの緻密な構造と化学的安定性により、キャビティプロテクター、バッフル、隔離部品の耐腐食性が効果的に向上し、交換頻度とメンテナンスコストが大幅に削減されます。

設備全体の運用・保守コストを削減

重要な箇所にアルミナセラミック部品を使用することで、半導体装置は長期間にわたって安定した動作を維持でき、予期せぬダウンタイムを削減し、全体的な生産効率を向上させることができます。

10、おわりに

半導体製造プロセスが高精度化と高安定性へと進化するにつれ、材料特性は装置の信頼性とプロセスの安定性を左右する重要な要素となっています。耐高温性、優れた絶縁性、耐プラズマ腐食性といった総合的な利点を持つアルミナセラミックスは、「汎用構造材料」から半導体装置における重要な機能材料へと進化を遂げています。特定の装置構造やプロセス環境に合わせて材料特性を精密に調整するセラミック部品のカスタマイズは、業界の主流となっています。

JFM アルミナセラミックスを選ぶ理由は何ですか?

当社は単にセラミック部品を提供するだけでなく、装置の構造、プロセス条件、使用環境などを考慮し、エンジニアリングアプローチにより、材料特性を効果的に装置の安定性と寿命の向上につなげるお手伝いをいたします。

●  さまざまな半導体プロセス環境に適合するように、複数の純度のアルミナが用意されています。
●  機器の設置と精度の要件を満たすカスタマイズされた構造と寸法をサポートします。
●  重要なセラミック部品の長期使用に適した、安定した精密加工能力。
●  厳格な品質管理により、バッチ製品の一貫性と信頼性が保証されます。

半導体装置向けカスタムアルミナセラミック部品の信頼できるパートナーをお探しなら、JFMまでお問い合わせください。当社のエンジニアリングチームは、お客様の装置構造とプロセス要件に基づいた専門的なアドバイスとカスタマイズされたサポートを提供し、装置のプロセス安定性の向上と全体的な運用コストの削減を支援します。
