ピン付きセラミックパッケージ：タイプ、用途、および設計ガイド

はじめに

電子パッケージが小型化と高性能化へと進化する中、セラミックパッケージはその材料特性により、特定の応用シーンにおいて重要な選択肢となっています。特に、ピン付きセラミックパッケージは、構造的な接続方式や応用適応性において、依然として安定した市場需要を維持しています。表面実装型パッケージ構造と比較して、このタイプのパッケージは組み立て方法、応力緩和、メンテナンスの利便性において一定の特徴を持ち、信頼性の高い接続が求められる電子システムに適しています。

リード付きセラミックパッケージとは何ですか？

ピン付きセラミックパッケージとは、セラミック材料をパッケージの主体とし、外部の金属ピンによって電気的接続を実現する電子パッケージの一種です。電子デバイスの構造において、このようなパッケージは通常、チップの保護、電気的接続、構造的支持など、複数の機能を果たします。
構成から見ると、その核心は以下のいくつかの部分から成り立っています：
•  セラミック基材：一般的な材料としては、アルミナ（Al₂O₃）またはアルミニウム窒化物（AlN）が用いられる。
•  チップ貼装エリア：半導体チップを固定するために使用します
•  リードバインディング（金線）：チップとピン間の電気的接続を実現します
•  外部ピン：内部信号を外部回路システムに引き出す
•  パッケージ構造：外部環境が内部デバイスに与える影響を隔離するために使用されます
他のパッケージ形式と比較して、重要なのは外部ピンの存在形態です。これらのピンは通常、パッケージ本体の側面または底部から延びており、通孔取り付けや部分表面貼り付け工程で使用され、回路基板の組み立て過程において直感的な接続経路を提供します。

ピン付きセラミックパッケージタイプ

ピン構造の形式やパッケージレイアウトに応じて、ピン式セラミックパッケージは複数のタイプに分類されます。異なる構造は、ピンの配置、組み立て方法、および対応する回路の複雑さにおいてそれぞれ特徴を持っています。

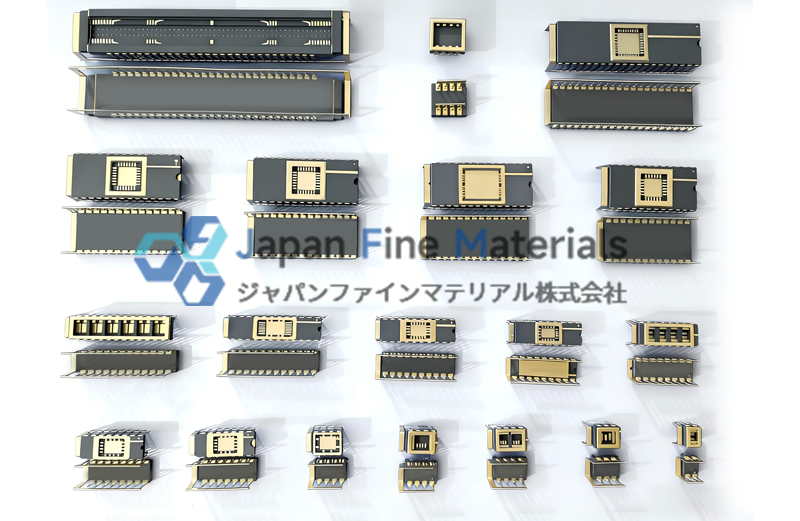

セラミックDIPパッケージ（CDIP）

CDIPパッケージは、比較的典型的なピン付きセラミックパッケージの一種であり、ピンがパッケージの両側に配置されています。通常、通孔による取り付けが行われ、初期段階や一部の産業用電子システムにおいて安定した動作が実現され、構造的な接続や後期のメンテナンスが容易です。

構造の特徴：
•  ダブル列直通ピンで、通孔溶接および固定が容易です
•  ピン間隔が比較的緩やかで、回路のレイアウトや点検に有利です
•  包装構造が成熟しており、加工および組立工程の安定性が高い
•  陶磁器基体は優れた電気絶縁性および環境適応性を有している
適用シナリオ：
CDIPは、設置の安定性やメンテナンスの利便性に一定の要求があるアプリケーション環境（例：産業用制御回路、基本的な通信モジュールなど）でよく使用されます。手動での挿入や後続の部品交換が必要なシステムにおいて、このパッケージ形式は全体の構造設計により適しています。

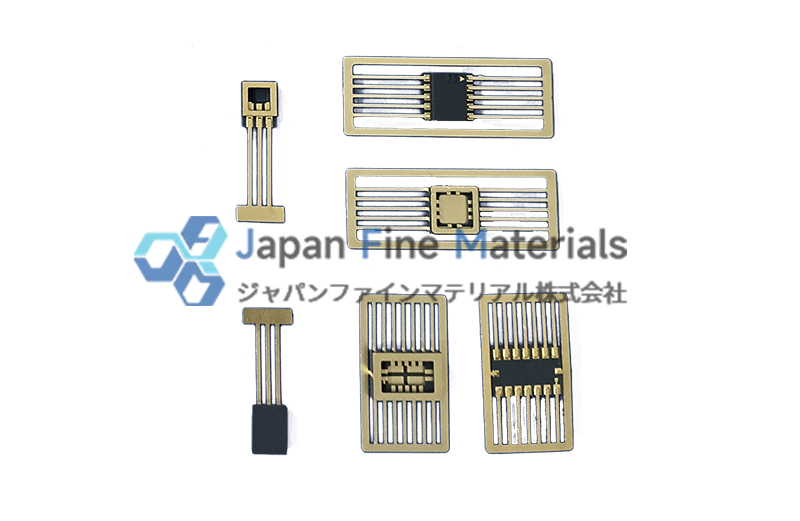

CFPパッケージ（CFP）

CFPはフラットピン構造を採用しており、ピンは通常パッケージの側面から出ています。全体の構造がコンパクトであるため、スペースの活用やパッケージ高さの制御において一定の利点があり、寸法に厳しい回路設計に適しています。

構造の特徴：
•  フラット型外接ピン設計により、貼り付けおよび溶接が容易です
•  パッケージの輪郭が薄く、全体の高さを低減するのに役立ちます
•  ピンが側面から延びており、さまざまなPCBレイアウト方式に対応しています
•  陶磁器構造は温度変化環境下において一定の安定性を有する
適用範囲：
CFPは、スペースが限られている場合や高さの制御が必要な電子モジュールに適しており、例えばコンパクトな基板設計や構造的な統合度が高いシステムにおいて、全体のレイアウトを最適化するのに役立ちます。

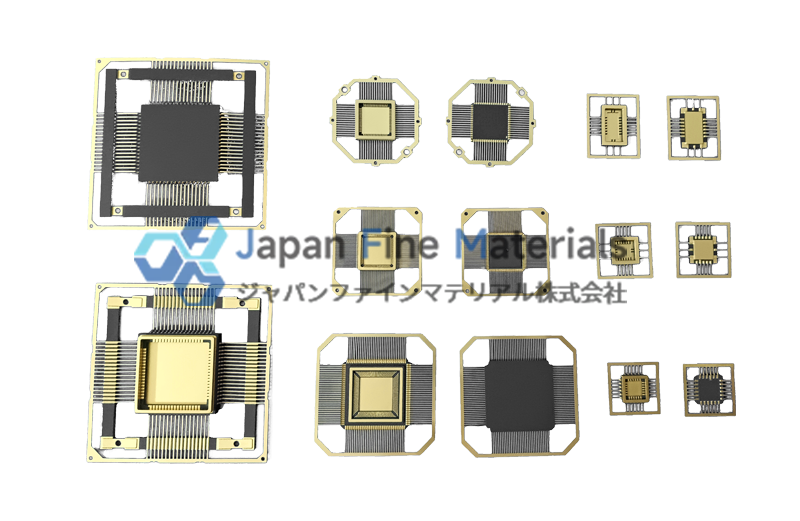

CQFPパッケージ（CQFP）

CQFPは4つの端面にピンを備えており、多数のピンを持つ集積回路に適しています。マルチ信号接続や複雑な回路レイアウトにおいても高い適合性を持ち、一般的なマルチピンセラミックパッケージの一つです。

構造の特徴：
•  4つのピンが均等に配置されており、より多くの電気接続ポイントをサポートします
•  ピン密度が高く、複雑な回路システムの統合に適しています
•  表面貼装プロセスに対応しており、自動化生産が容易です
•  陶磁器パッケージはサイズ安定性において優れた性能を発揮する
適用範囲：
CQFPは、複数の信号を処理する必要がある場合や、一定の回路複雑度を持つアプリケーション（通信機器、マルチシグナル処理モジュール、各種制御用集積回路など）でよく使用され、より高い集積度の設計を実現するのに役立ちます。

セラミックSOPパッケージ（CSOP）

CSOPは小型化のトレンドに伴って開発されたピン付きパッケージ形式であり、ピン間隔が狭く、全体のサイズがコンパクトであるため、限られたスペース内での高密度回路レイアウトを実現しやすくなります。

構造の特徴：
•  小さな外部ピン構造で、コンパクトな設計に適しています
•  ピン間隔が狭いため、配線密度の向上に有利です
•  自動装着をサポートし、組み立て効率を向上させます
•  包装サイズの制御がより精密で、小型化ニーズに対応しています
適用範囲：
CSOPは、小型デバイスやモジュール式回路システムなど、サイズや集積度に一定の要求がある電子機器に適しています。限られた空間内において、より高密度の部品配置を実現するのに役立ちます。

ピン付きとピンなしのパッケージ

パッケージ選定の過程では、ピン付き構造とピンなし構造がしばしば同時に考慮されます。

設計の観点から見ると、どちらの構造も絶対的に優れているわけではなく、具体的な使用環境や組み立て条件によって異なります。

設計および選定のポイント

実際のプロジェクトにおいて、ピン式セラミックパッケージの選定は、構造形式だけでなく、さまざまな要因を総合的に評価する必要があります。

1. 材料選択

セラミック材料の種類は、パッケージの熱的特性、電気絶縁特性、および全体的な安定性に直接影響します。
•  三酸化アルミニウム（Al₂O₃）：応用範囲が広く、優れた電気絶縁性能および基本的な機械強度を持っています。
•  アルミニウムナイトライド（AlN）：熱伝導性能が優れており、熱管理に高い要求があるモジュール設計に適しています。
実際の応用においては、材料の選定は通常、消費電力レベルと熱設計を総合的に考慮して行う必要があります。

2. ピン設計

ピンは電気的接続機能を果たすだけでなく、組み立て効率や構造的信頼性にも影響を与えます。
•  ピン間隔がPCBレイアウト密度に影響します
•  ピン数によってサポート可能な信号規模が決定されます
•  ピンの形状（直插、曲げ脚など）は、溶接方法および取り付け手順に関連しています。
合理的なピン設計により、組み立ての一貫性が向上し、後続のメンテナンスの難易度が低減されます。

3. パッケージ構造

異なるパッケージ構造は、環境適応性において差異を示す。
•  気密封入を採用しますか
•  パッケージ外装形式（全セラミックまたは複合構造）
•  パッケージサイズと厚さの制限
防湿性や防汚染性が求められる用途においては、パッケージ構造の選定が特に重要である。

4. サイクルマネジメントパス

セラミック材料にはある程度の熱伝導性がありますが、全体的な放熱性能はシステムレベルでの設計に依存します。例えば：
•  チップと基板間の熱伝導経路
•  追加の放熱構造（ヒートシンクや金属ベースなど）が必要ですか？
•  PCBレイヤーと熱伝導設計の連携
高出力密度を要求する用途においては、パッケージとシステム間の熱協同設計が特に重要である。

5. サイズと統合度のマッチング

パッケージサイズは、機械全体の空間レイアウトと調和する必要があります。また、機能要件も考慮する必要があります。
•  高ピン数パッケージは複雑な回路に適しています
•  小型パッケージは統合度の向上に役立ちます
•  異なるパッケージ形式によるレイアウト配線への影響は大きく異なります。
設計初期にパッケージマッチングを行うことで、後続の調整コストを削減することができます。

おわりに

ピン付きセラミックパッケージは、現在の電子パッケージシステムにおいて依然として一定の地位を占めており、その構造形式により特定の用途に対してより多くの接続性や設計上の柔軟性が提供されます。実際のプロジェクトにおいては、異なるパッケージタイプを組み合わせて総合的に評価することで、全体的なソリューションの適合性を向上させることができます。
プロジェクトのニーズに合ったセラミックパッケージングソリューションを評価している場合、または特定のアプリケーション向けに構造最適化や選定支援が必要な場合は、JFMまでご連絡ください。当社は多様なセラミックパッケージングソリューションを提供し、プロジェクトが構造設計とアプリケーションのマッチングにおいてより適切な選択肢を得られるようサポートします。
