一般的なセラミックパッケージタイプ：設計と適用ガイド

はじめに

電子パッケージ技術の進歩に伴い、セラミック材料は熱伝導性、構造的安定性、環境適応性といった優れた特性から、さまざまな電子デバイスのパッケージングに広く採用されています。回路の複雑さや組み立て方法に応じて、セラミックパッケージは多様な構造タイプを形成してきました。これらの一般的なタイプとその設計上の違いを理解することで、プロジェクトにおいてより適切な選定判断を行うことができます。

セラミックパッケージの基本構造

セラミックパッケージでは、通常、アルミナ（Al₂O₃）やアルミニウム窒化物（AlN）などの基材を用い、一連のマイクロエレクトロニクスパッケージングプロセスによってチップ、回路、および外部接続構造を比較的安定したパッケージシステムに統合します。一般的なプラスチックパッケージングと比較して、セラミック材料は熱伝導性、寸法安定性、および環境変化への適応性において一定の特徴を持ち、パッケージ性能が高要求なシナリオではよりよく採用されています。
構造的な構成から見ると、完全なセラミックパッケージには通常、以下の主要な構成要素が含まれます：
•  チップの貼り付け：チップをセラミック基板またはキャビティ内部に固定し、熱伝導経路の構築も考慮します。
•  ワイヤボンディング（金線/アルミ線）：チップと外部回路との電気的接続を実現するために使用されます。
•  金属化配線層：セラミック表面に導電パスを形成し、内部構造と外部インターフェースを接続します。
•  外部接続構造：リード、パッド、またははんだボール。パッケージタイプに応じて、PCBとの接続機能を担います。
•  気密封止構造：一部の設計において、外部環境が内部デバイスに与える影響を隔離するために使用されます。
異なるパッケージタイプ間の違いは、本質的には外部接続の形態、内部レイアウト、および全体の構造設計ロジックに集中しています。例えば、リード付きパッケージは接続の延長性を重視するのに対し、リードなしパッケージやアレイ型パッケージは空間利用率や配線効率を重視します。

ピン付きセラミックパッケージあり

この種のパッケージは、外部の金属ピンを介してPCBに接続され、ピンが構造的に過渡領域を形成することで、組み立て時の応力分散に役立ちます。一部のプラグインやハイブリッド組み立てシナリオにおいても、この構造は実用的な価値を持ちます。

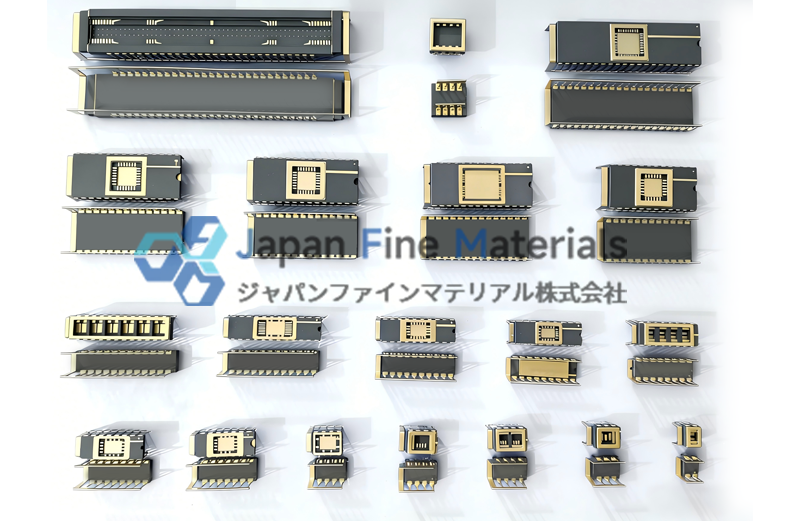

セラミックDIPパッケージ（CDIP）

CDIPは2列のピン設計を採用しており、ピンはパッケージの両側に配置されています。全体の構造が整っており、PCB上での標準化された配線が容易です。通孔による取り付け工程においても、このパッケージは既存の生産プロセスとの適合性が高いです。
CDIPは、機能が比較的独立した回路モジュールに適しています。メンテナンスの利便性が求められるシステムでは、この構造により交換や調整が容易になります。
主な特徴：
•  2列直通ピン構造
•  アダプタ通孔の取り付け工程
•  レイアウトが明確で、メンテナンスが容易です

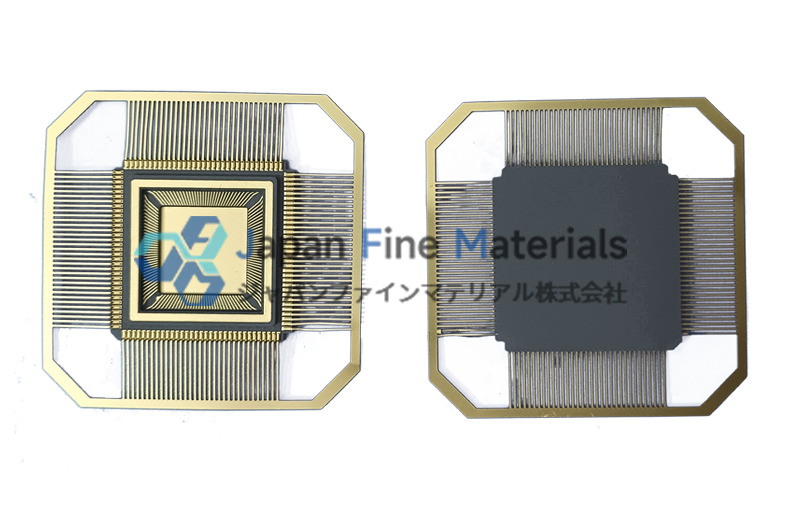

セラミックQFPパッケージ  (CQFP)

CQFPはパッケージの周囲にピンを配置しており、拡張可能なピン数を維持しつつも比較的整然とした外観を実現しています。この構造は表面貼り付け工法でよく見られ、中程度の複雑度の回路設計に適しています。
CQFPは、一定のI/O数が必要なモジュールに一般的に使用され、その構造はサイズと機能のバランスを実現しています。
主な特徴：
•  4角ピンレイアウト
•  SMT貼り付けに対応しています
•  中程度の統合度の回路に適しています

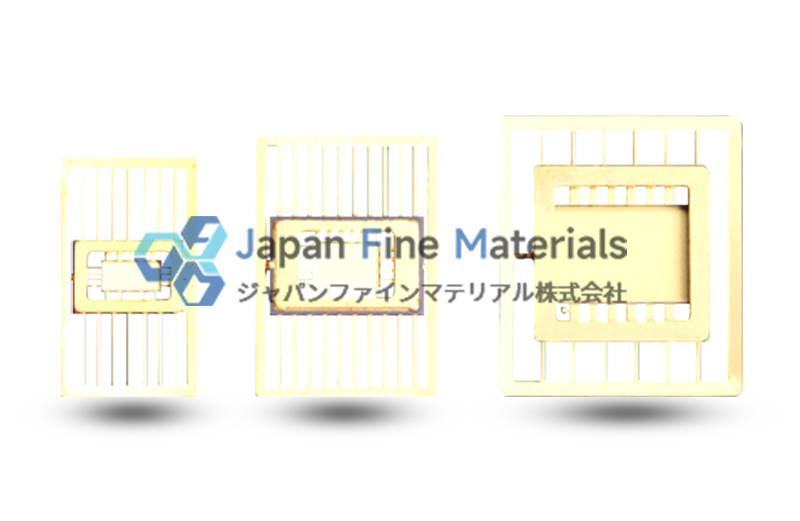

セラミックQFPパッケージ（CFP）

CFPはパッケージのフラット化設計をより重視しており、ピンは両側または周囲に配置できるため、全体の高さをより容易に制御できます。スペースが限られたデバイスでは、この構造が機体全体のレイアウトと調和しやすくなります。
CFPは、構造寸法に一定の要求がある電子モジュールによく使用され、全体の設計コンパクト性の向上に寄与します。
主な特徴：
•  フラット構造、高さを下げます
•  ピンレイアウトは柔軟です
•  コンパクトデバイスに適応します

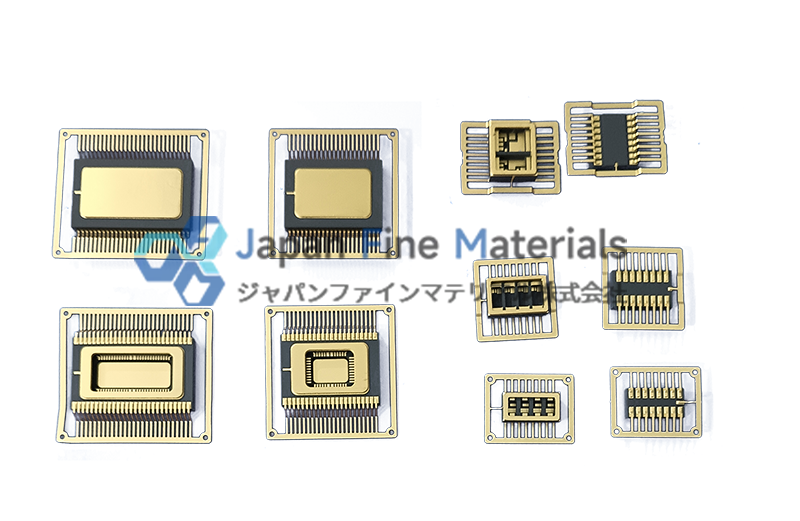

セラミックSOPパッケージ（CSOP）

CSOPはサイズ制御において優れており、パッケージ体積が小さく、ピン間隔もコンパクトであるため、スペースが限られたPCB設計に適しています。また、このようなパッケージは自動化された貼り付け工程にも比較的容易に適応できます。
CSOPは小型化された電子機器に適しており、限られた空間内でより高い機能密度を実現するのに役立ちます。
主な特徴：
•  小型パッケージ
•  ピン間隔がコンパクトです
•  自動化生産に適応します

ピンなしセラミックパッケージ

ピンレスセラミックパッケージは、底部のパッドまたは接触領域を介して接続が行われ、外部リードによるスペース占有を削減します。この構造は高密度PCB設計により適しており、自動化された貼り付けプロセスへの統合も容易です。

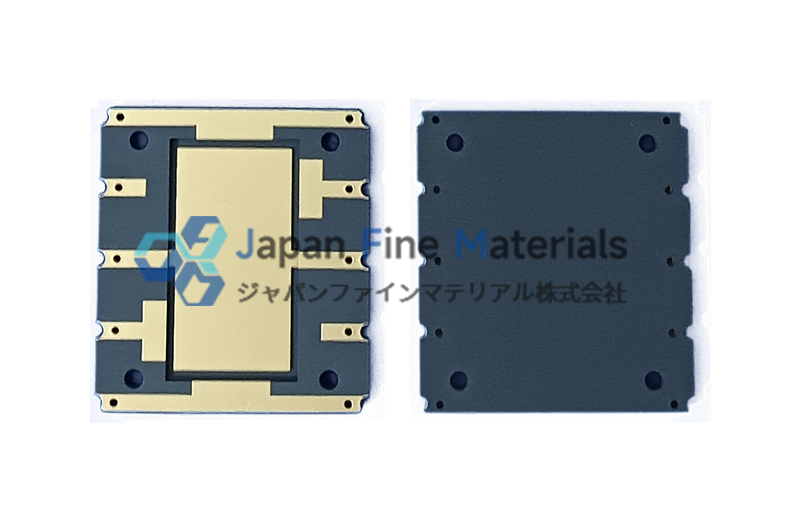

セラミックリードレスチップキャリア （CLCC）

CLCCは露出したリード線を廃止し、パッケージの端部または底部のパッドを介して接続することで、全体の構造をよりコンパクトにします。高密度回路においては、このパッケージ方式により空間利用率が向上します。
設計時には、パッドの配置と貼り付け精度を調整し、接続の信頼性を確保する必要があります。
主な特徴：
•  ワイヤレス設計
•  パッドはエッジまたはボトムに配置されています
•  コンパクトなパッケージング

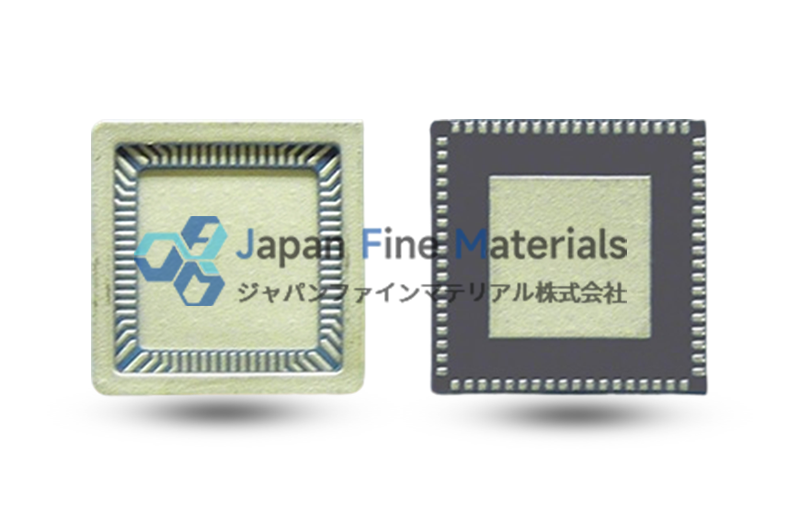

セラミックQFNパッケージ（CQFN）

CQFNは底部パッドを介して接続され、パッケージの周辺寸法が小さくなるため、デバイスをPCB上により密に配置することが可能である。このような構造は、高密度集積回路においてよく見られる。
アプリケーションの過程では、溶接工程と熱経路設計を組み合わせて全体的に考慮する必要があります。
主な特徴：
•  ボトムパッド接続
•  露出ピンなし
•  高密度レイアウトに適しています

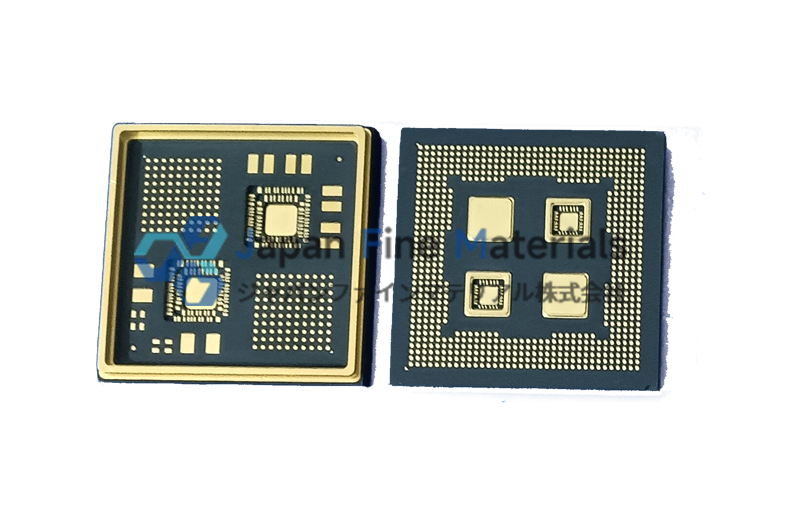

セラミックLGAパッケージ（CLGA）

CLGAはアレイ型パッド配置を採用し、多点接触によって電気的接続を実現します。この構造は、多数のピンを必要とする回路システムに適しており、接続密度の向上に寄与します。
設計プロセスにおいては、PCBの配線を合理的に計画し、アレイ構造に合わせる必要があります。
主な特徴：
•  アレイパッドレイアウト
•  マルチポイント接続方式
•  SMT貼り付けに対応しています

アレイピンセラミックパッケージ

この種のパッケージはピンアレイによって接続が実現されており、線形ピン構造と比較してピン数の拡張性に優れ、複雑な回路システムに適しています。

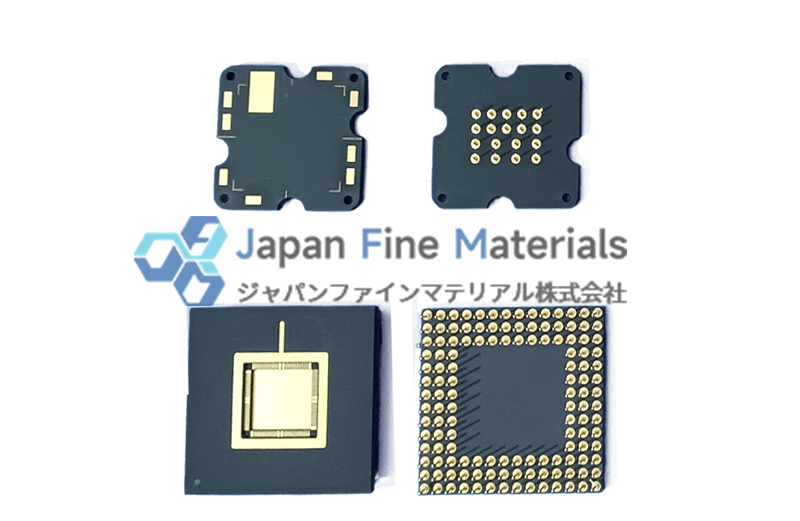

セラミックPGAパッケージ （CPGA）

CPGAはアレイ型のピン配置を採用しており、多数の接続パスをサポートできます。マルチシグナル処理やデータ交換のニーズが高い回路では、このパッケージ形式が一般的です。
実際の設計では、ピンアレイに十分なスペースを確保し、合理的な配線を実現する必要があります。
主な特徴：
•  アレイピン構造
•  複数の接続ポイントに対応しています
•  複雑な回路に適しています
構造形式の観点から見ると、異なるセラミックパッケージタイプは主にリード接続、リードレス貼り付け、アレイ構造に依存しています。実際の応用においては、回路の複雑さ、PCBのスペース、および組み立て方法を総合的に評価し、より適したパッケージ方式を選択する必要があります。

プラスチックではなくセラミックパッケージングを選択する理由

電子パッケージの選定プロセスにおいて、セラミックパッケージとプラスチックパッケージは通常、同時に評価対象となります。これら2つのパッケージは材料系、構造的特性、適用シナリオなどにおいていくつかの違いがあり、そのため異なるプロジェクトでそれぞれ適した選択肢となります。

材料の観点から見ると、セラミックパッケージングではアルミナ（Al₂O₃）やアルミニウムナイトライド（AlN）などの無機材料が主に使用されており、これらは熱伝導性と構造的安定性の両方において優れた性能を発揮します。一方、プラスチックパッケージングはエポキシ樹脂系を基盤としており、標準化された生産やコスト管理を重視する用途に適しています。

構造的な表現に関して言えば、セラミックパッケージは温度変化環境下でのサイズ変化が比較的制御可能であり、パッケージ構造の安定性を維持するのに役立ちます。一方、プラスチックパッケージは通常の使用条件下では良好な性能を示しますが、複雑な環境下では具体的な設計や製造プロセスに依存する可能性があります。

実際の応用面から見ると、セラミックパッケージは材料の性能や構造的安定性に一定の要求がある電子モジュールでより多く使用され、一方でプラスチックパッケージは汎用電子製品で広く採用されています。

適切なセラミックパッケージングを選択する方法は？

実際のプロジェクトにおいて、エンベロープタイプの選択は通常、単一の次元に基づく決定ではなく、複数の要因が総合的に影響する結果となります。
•  回路の複雑さ：ピン数とレイアウト要件
•  スペース制限：PCB設計スペースと構造制約
•  アセンブリ方法：製造プロセスおよび設備条件
•  使用環境：温度変化と長期運転状況
合理的なアプローチとしては、特定の性能指標に基づいて判断するのではなく、システム全体の要件に基づいて異なるパッケージ構造をマッチングさせることが挙げられます。

おわりに

セラミックパッケージタイプの多様性により、電子機器の設計においてより豊富な実装方法が提供されます。リード付き構造からリードフリー形式まで、異なるパッケージは接続方法、構造設計、および適用シナリオにおいてそれぞれ特徴を持っています。これらの違いを体系的に理解することで、設計から選定に至るプロセスをより効率的に進めることができます。
さまざまな種類のセラミックパッケージ製品を評価している場合、または標準モデルの実際の使用時のパフォーマンスについてさらに詳しく知りたい場合は、JFMのセラミックパッケージ製品シリーズをご覧ください。
JFMは、工業および商用電子分野向けに、さまざまな一般的な構造のセラミックパッケージオプションを提供しており、プロジェクトにおけるマッチングや選定の参考に便利です。
