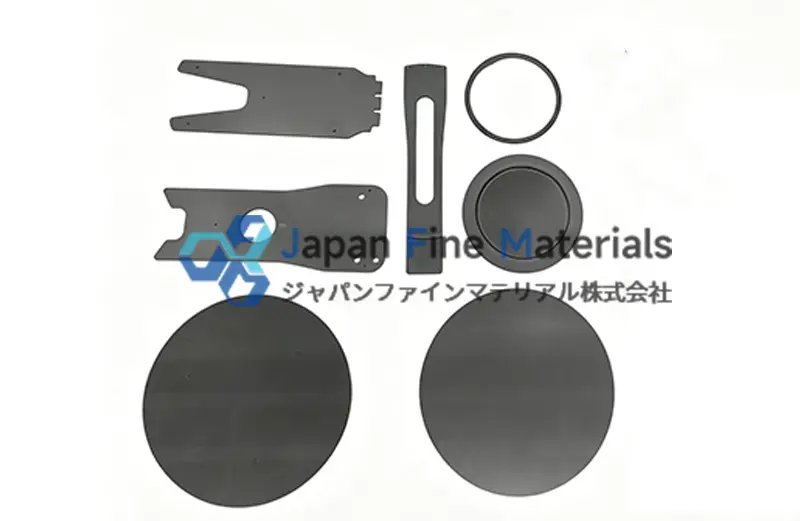

半導体における炭化ケイ素セラミックスの応用

はじめに

半導体製造プロセスは、高精度、高出力、および高温化の方向へと絶えず進化しています。これに伴い、特にウェハ搬送、エピタキシャル成長、エッチング、イオン注入、および光学検査といった重要な工程において、装置材料に対する要求がますます高まっています。炭化ケイ素セラミックスは、その耐熱性、化学的安定性、高い機械的強度、および優れた寸法安定性といった特性を活かし、半導体装置における重要な材料として徐々に定着しつつあります。
SiCセラミックスの利点は、単一の部品に留まらず、異なるプロセス工程での応用を通じて、装置全体の性能を相乗的に向上させる点にも現れている。半導体業界のトレンドが進化するにつれ、SiCが将来の高精度微細構造、パワーモジュール、および革新的なプロセス設計において持つ潜在能力もますます顕著になっている。

炭化ケイ素セラミックスの核心的な特性

半導体装置における炭化ケイ素セラミックスの応用価値は、その独自の材料特性に由来しています：
• 耐熱性：高温プロセス環境下でも寸法や形状の安定性を維持し、プロセス偏差を低減するのに役立ちます。
• 化学的安定性：フッ化ガス、塩化ガス、その他の高活性化学物質に対して優れた耐性を示し、エッチング装置やイオン注入環境に適しています。
• 高い機械的強度と耐摩耗性：ウェハの搬送、回転支持、あるいは高負荷環境において、部品の摩耗を遅らせ、装置の稼働安定性を向上させます。
• 低熱膨張係数：高温環境下での微小な変形を低減し、精密プロセスの再現性と安定性を向上させます。
• 優れた熱伝導性：高出力デバイスやモジュールにおいて、熱管理に寄与し、デバイスの温度勾配を低減します。
これらの特性により、炭化ケイ素セラミックスは半導体製造装置の設計およびプロセス最適化において、第一候補となる材料の一つとなっています。特にウェハ搬送やエピタキシャル成長などの高精度工程において、材料の安定性は製品品質と生産効率に直接影響を与えます。

ウェーハ搬送における応用

SiCアームと搬送精度
ウェーハ搬送は半導体製造における基礎的かつ重要な工程であり、その精度はウェーハの歩留まりや後続プロセスの成果に直接影響します。SiCセラミックアームは搬送プロセスにおいて中核的な役割を果たし、安定した支持を提供するだけでなく、熱膨張や振動による微小な偏差を低減します。
SiCアームは、高温環境や連続稼働環境下でも経路精度を維持できます。その低い熱膨張率と高い剛性により、わずかな温度変動でもウェハのずれが生じず、破損リスクを低減します。これは、わずかな偏差でもリソグラフィやエッチングの精度に影響を与える可能性があるため、大サイズウェハや多層プロセスにおいて特に重要です。

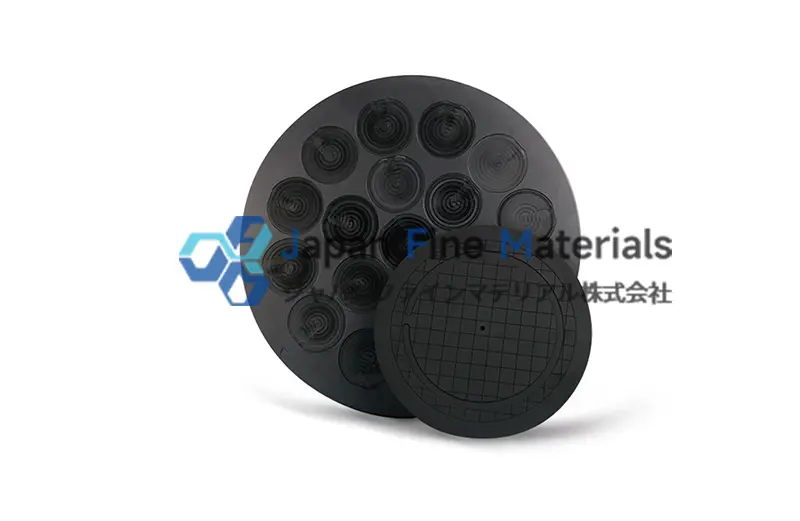

キャリアディスクとバンプ吸着盤の最適化
バンプ吸着盤とキャリアディスクは、ウェーハ接触点の圧力分布を最適化し、摩擦や微細な傷の発生確率を低減します。搬送の安定性をさらに高めるため、SiCアームと吸着盤の設計において、計算流体力学（CFD）および有限要素解析（FEA）を組み合わせて微細構造を調整することで、振動、衝撃、熱変形の影響を低減することが可能です。

さらに、表面微細構造やナノコーティング技術により、吸着力と摩擦特性を改善すると同時に、部品の寿命延長にも寄与します。
• 搬送精度の向上と偏差の低減
• 摩擦とウェハ表面の損傷を低減
• 搬送工程の安定性と再現性の向上
• 大型ウェハーおよび複雑な多層プロセスへの対応

エピタキシャル成長および回転支持アセンブリ

エピタキシャルリングのウェハ位置決めにおける役割
エピタキシャルリングは、ウェハのエピタキシャル成長プロセスにおいて中核的な支持役割を果たし、主に高温環境下でのウェハの安定した位置決めを維持するために使用されます。その低熱膨張特性は、熱応力による微小なずれを低減するのに役立ち、それによってウェハの厚み均一性と表面平坦性を向上させます。高温または長時間稼働の環境下では、エピタキシャルリングの安定性は、エピタキシャル成長の一貫性と歩留まりに直接影響を与えます。
エピタキシャルリングの微細構造を最適化することで、温度変動がウェハの位置決めに及ぼす影響をさらに低減でき、エピタキシャルプロセスの精度と再現性の向上に寄与します。

ブッシュおよび熱管理設計の最適化
軸受は回転装置において荷重を受け、装置が高速または長時間運転中においても機械的精度と構造的安定性を維持するのに役立ちます。設計の最適化においては、SiCセラミックスの高い機械的強度と熱伝導性能を組み合わせ、軸受およびエピタキシャルリングに微細な放熱溝や高熱伝導性複合材料を導入することができます。これにより、熱分布が改善されるだけでなく、ウェハの局所的な過熱リスクを低減し、エピタキシャル成長の一貫性と安定性をさらに向上させることができます。
熱流と機械的負荷のシミュレーションを通じて、部品の幾何学的構造を最適化し、軽量化と高剛性を両立させた設計を実現できます。
• エピタキシャルリングの微細構造を最適化し、ウェハの厚み均一性を向上させる
• ブッシュの材料選定と熱管理設計により、装置の稼働安定性を向上
• 複合材料や放熱溝を組み合わせ、高温環境下での熱分布の最適化を実現

エッチング装置におけるSiCバッフル板の役割

エッチングは半導体製造において技術的に難易度の高い工程であり、装置材料には耐熱性、化学的安定性、機械的強度に対する厳しい要件が課されます。反応室内部の気体流動はエッチングの均一性に著しい影響を及ぼしますが、このプロセスにおいてSiCバッフルが中核的な役割を果たします。精密な形状設計により、バッフルは気体をウェハ表面に均一に分布させ、局所的な過エッチングやエッチング欠陥のリスクを低減し、プロセスの一貫性を向上させます。
SiCの化学的安定性により、バッフルはフッ素ガスや塩素ガスの環境下でも長期間使用が可能であり、化学的腐食や微粒子汚染の可能性を低減します。同時に、高い機械的強度と耐摩耗性は、装置の長期稼働における信頼性を保証します。実際の応用においては、バッフルの微細構造を最適化することで、気流経路を改善し、エッチング精度を向上させるとともに、局所的な熱負荷の蓄積を低減することができます。
• 気流分布を改善し、エッチングの均一性を向上
• 局所的な過エッチングおよびエッチング欠陥のリスクを低減
• 装置の耐食性および耐摩耗性を向上
• 長期にわたる高温および化学的に活性な環境での稼働に対応
これらの設計および材料の最適化により、SiCバッフルは既存のエッチングプロセスの要件を満たすだけでなく、将来の高精度微細構造エッチングに向けた安定した材料基盤とプロセスの実現可能性を提供します。

イオン注入装置におけるフロープレートの最適化

イオン注入工程において、フロープレートやターゲットチャンバー内部の部品は、高エネルギーイオンの衝突や局所的な高温環境にさらされます。SiCフロープレートの耐摩耗性と機械的強度は、信頼性の高い支持を提供すると同時に、イオンビームの分布を間接的に調整し、ウェハへの線量ムラが生じる可能性を低減します。
表面微細構造の最適化や複合コーティングの設計により、イオンビーム経路の安定性をさらに向上させ、注入精度を高めるとともに、装置の摩耗を遅らせ、メンテナンス頻度を低減させることができます。
• エッチングの均一性と一貫性の向上
• イオンビームの経路分布の最適化
• 装置の摩耗を遅らせ、メンテナンス頻度を低減
• 高温および化学的に活性な環境下での長期使用に対応

光学検査におけるSiCグレーティングプレートの役割

リソグラフィおよび光学検査の工程において、SiCグレーティングプレートは中核的な役割を果たしています。これらの部品は、高温かつ高光強度の環境下でも正確な形状と寸法を維持すると同時に、長期使用において化学ガスや微粒子による汚染によって性能が損なわれないことが求められます。SiCセラミックスの低い熱膨張特性により、グレーティングプレートは温度変動のある環境下でも平坦性を維持し、それによって光学検査の誤差を低減し、精密測定や微細構造の位置決めにおける信頼性を高めます。
さらに、炭化ケイ素グレーティングプレートの高い機械的強度と耐摩耗性により、長期間の繰り返し使用においても安定した性能を発揮し、交換やメンテナンスの頻度を低減できます。精密な微細構造加工と表面コーティング処理を組み合わせることで、グレーティングプレートの反射・屈折特性をさらに最適化し、光学検査装置全体の性能を向上させることができます。
• 高温環境下での寸法・形状安定性の維持
• 化学ガスや微粒子による汚染への耐性
• 測定精度と光学位置決め信頼性の向上
• 長期的な繰り返し使用に対応し、メンテナンスコストを低減
これらの最適化により、SiCグレーティングプレートは既存の光学検査精度を向上させるだけでなく、将来のナノレベルリソグラフィーや高精度微細構造検査に向けた安定した材料基盤を提供します。

微細構造サポート部品の最適化

微細構造支持部材は、重要な光学素子の下で安定した支持を提供し、振動や熱応力によるずれを低減します。特にナノレベルのリソグラフィーや超高精度検査においては、わずかな偏差がデバイスの歩留まりに直接影響を与える可能性があるため、SiCセラミックが提供する寸法安定性と耐摩耗性は重要な要件となります。
• 高温下での寸法・形状安定性の維持
• 振動や熱応力による位置ずれの低減
• 装置の洗浄サイクルを延長し、メンテナンスコストを低減
• ナノレベルのリソグラフィーおよび高精度測定に信頼性の高い支持を提供
SiCマイクロ構造支持体は、既存の光学測定ニーズを満たすだけでなく、将来の高精度・ナノレベルパッケージングや複雑なマイクロ構造装置に対して、材料面での保証と設計の可能性を提供します。

まとめ

ウェーハ搬送、エピタキシャル成長、エッチング、イオン注入、および光学検査・分析を通じて、SiCセラミックスは個々の性能上の優位性を提供するだけでなく、各工程の連携により装置全体の性能向上にも寄与することが明らかになった。材料選定、幾何学的構造の最適化、熱力学と流体シミュレーションの組み合わせにより、その潜在能力を十分に発揮させ、ウェーハの歩留まり向上とプロセスの安定化に貢献できる。
ウェハサイズの大型化、3Dパッケージング、高出力デバイスの普及に伴い、SiCセラミックスは微細構造の支持、熱管理、新プロセスへの適応といった面で、さらなる発展の余地があります。
