半導体プロセスにおける多孔質セラミックディスク

半導体製造プロセスにおいて、ウェハ加工は環境制御とプロセスの安定性に対して高い要求を課されており、特にガス分布、真空吸着、熱管理、および清浄度管理などの面でその重要性が際立っています。多孔質セラミックディスクは、その制御可能な細孔構造と安定した物理化学的特性により、様々な重要装置における機能部品の一つとして徐々に定着しつつあります。

多孔質セラミックとは？

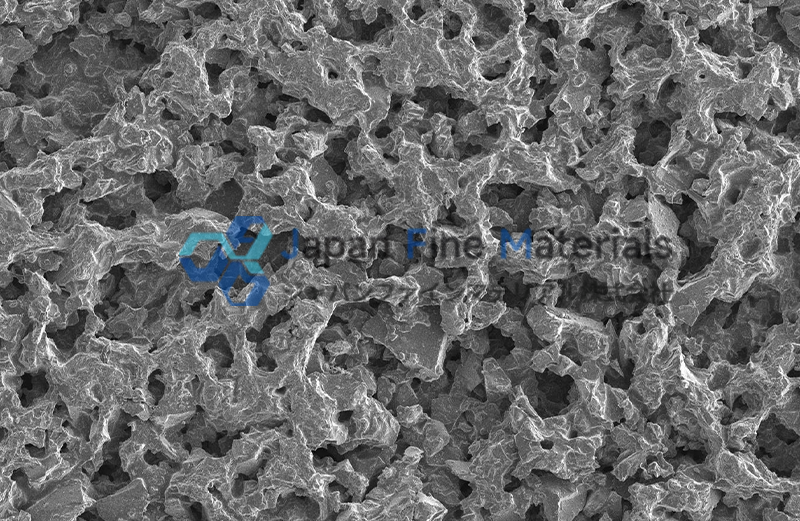

多孔質セラミックスとは、内部に連続的または半連続的な孔構造を有する無機非金属材料の一種であり、その孔は通常、成形および焼結工程におけるプロセス制御によって形成される。緻密セラミックスと比較して、この種の材料は内部に大量の制御可能な空間構造を保持しており、ガスや流体が通過する際に特定の透過特性を示す。

材料構成の観点から見ると、多孔質セラミックスは通常、酸化物または炭化物を基本系とし、孔形成剤、テンプレート法、または部分焼結制御などの方法によって気孔構造の調整が行われます。その構造的特徴により、全体的な剛性と耐熱性を維持しつつ、一定の透過性とエネルギー伝達特性も備えています。
その構造と性能の関係は、通常、以下の点に要約できる：
•  細孔構造の連続性が流体の通過経路に影響を与える
•  孔径分布は、透過と遮断の平衡状態を決定する
•  マトリックス材料系は、全体的な熱安定性と化学的不活性の挙動に影響を与える
気孔構造は一定の範囲内で設計調整が可能であるため、この種の材料は、流体制御、構造支持、あるいはエネルギー伝達に関連する用途など、様々な産業シーンにおいて異なる機能を発揮することができる。

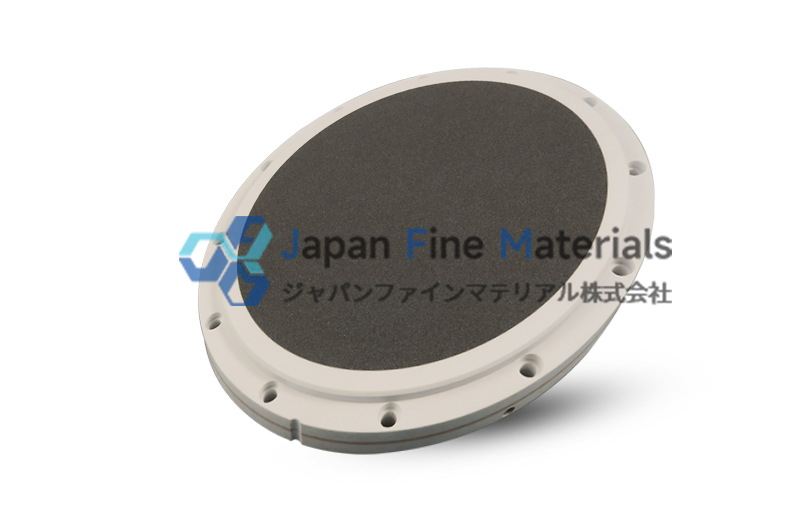

多孔質セラミックディスクの作製メカニズム

多孔質セラミックディスクの内部は、多数の均一または半均一な微細孔で構成されている。この構造により、材料内部に気体や真空の連続的な通路が形成され、流体の均一な伝達と分布が実現される。

半導体プロセス環境において、その作用は主に以下の点に現れる：

1. ガスの均一な分布
薄膜成膜やエッチングなどのプロセスにおいて、反応ガスは多孔質セラミックディスクを通過することでより均一な気流状態に分散され、ウェハ表面の反応環境を比較的一貫した状態に保つことができ、プロセスの均一性向上に寄与する。

2. 真空吸着とウェハ固定
多孔質構造は真空システム内で連続的な負圧分布領域を形成し、ウェハーやガラス基板などの薄板材料の固定に利用されます。従来の接触式クランプ方式と比較して、この方式は表面への機械的接触が少なく、表面の傷や局所的な応力集中を低減するのに役立ちます。

3. 排気と反応副生成物の制御
プロセスチャンバーの稼働中、多孔質セラミックディスクはガスの排出を補助し、副生成物の空間内での分散を促進することで、局所的な堆積現象を低減し、チャンバー内部の清浄度管理を支援します。

4. 熱伝達と温度均一化
多孔質セラミック構造は比較的安定した熱伝達特性を有しており、高温プロセス条件下において熱拡散や断熱緩衝に利用できます。これにより、局所的な温度勾配をある程度低減し（ ）、プロセス環境の安定性を向上させます。

5. 粒子制御と気流緩衝
ガスが反応チャンバーに入る前に、多孔質構造が気流を緩衝・濾過し、気流の形状をより穏やかにすることで、粒子による攪乱がウェハー表面に与える影響を低減します。

多孔質セラミックディスクの半導体における代表的な用途

多孔質セラミックディスクは、半導体装置において通常、独立した機能部品として使用されるのではなく、主要なプロセスモジュールに組み込まれ、真空システム、ガス輸送システム、および熱制御構造と連携して動作します。その設置位置は、プロセスの種類（成膜、エッチング、洗浄、熱処理など）に応じて異なる配置となります。

ウェハ真空吸着プラットフォーム
ウェーハの搬送およびプロセス固定の段階において、多孔質セラミックディスクはしばしば真空吸着プラットフォーム内部に組み込まれます。内部の微細孔構造によって連続的な負圧領域を形成し、ウェーハを支持面に密着させることで、安定した位置決めを実現します。この構造は、局所的な接触応力の集中を低減し、機械的なクランプによる 表面損傷のリスクを軽減するため、薄型ウェーハや精密基板の処理シーンにより適しています。

ガス分布システム
薄膜堆積（CVD、PECVD）やエッチングなどのプロセスにおいて、多孔質セラミックディスクはガス分布媒体として使用できます。プロセスガスが材料内部に入り、微細孔ネットワークを経由して反応チャンバーへと徐々に放出されることで、気流の分布がより均一になり、反応領域内の濃度勾配の問題を改善し、プロセスの一貫性を向上させるのに役立ちます。

反応チャンバー排気および排ガス管理モジュール
半導体プロセスの反応過程では、副生成ガスや未反応残留物が発生します。多孔質セラミックディスクは排気経路やバッファ領域として使用でき、その多孔質構造を通じて気流を分散・誘導することで、ガスの排出プロセスをより穏やかにし、局所的な乱流がチャンバーの清浄度に与える影響を低減します。

熱処理および温度制御補助構造
一部の高温または厳密な温度制御が求められるプロセス装置において、多孔質セラミックディスクは熱拡散や断熱緩衝領域として使用できます。その内部の細孔構造は局所的な熱集中現象を低減し、温度分布をより均一にするのに役立ち、それによってプロセスウィンドウの安定性を一定程度サポートします。

清浄気流の緩衝および粒子制御領域
ガスがプロセスチャンバーに流入する入口部において、多孔質セラミックディスクは気流の整流および緩衝媒体として使用できます。気流の速度と方向を分散させることで、高速気流がチャンバー内部の粒子に及ぼす撹乱の影響を低減し、クリーン環境全体の制御を一貫性のあるものにします。

主要な性能に影響を与える要因

半導体用途において、多孔質セラミックディスクの実際の性能は、通常、複数の構造およびプロセスパラメータの協調設計に依存しており、これらの要因が相まって、ガス制御、真空吸着、および熱管理プロセスにおける適合度に影響を与えます。

孔径構造
孔径の大きさおよびその分布の均一性は、材料内部におけるガスや真空の伝達経路に直接影響を与えます。比較的均一な孔構造は通常、より安定した流体分布状態の形成に寄与しますが、孔径のばらつきが大きい構造では、局所的な流量の不均一性を引き起こす可能性があります。

気孔率
気孔率は、全体的な通気能力と構造の緻密性とのバランスを決定します。異なるプロセス条件下では、比較的安定した動作性能を得るために、気孔率の設定は通常、ガス流量の要件とシステムの圧力範囲に合わせて調整する必要があります。

厚さの設計
厚さは、材料内部におけるガスの伝導経路に影響を与えるだけでなく、圧力減衰特性にも影響を及ぼします。実際のエンジニアリング設計においては、厚さは通常、装置の構造的スペースとプロセス応答速度を総合的に考慮して決定する必要があります。

材料体系
セラミック材料によって、熱安定性、化学的惰性、および機械的強度には差異があります。例えば、アルミナ系と炭化ケイ素系では高温環境下での性能の重点が異なるため、材料の選択は通常、具体的なプロセス環境に関連付けられます。

多孔質セラミックディスク対従来の構造部品

金属多孔質構造、石英部品、またはポリマー系多孔質材料と比較して、多孔質セラミックディスクは半導体プロセスにおいて「機能型支持部品」としての特性がより顕著であり、その違いは主に材料特性とプロセスへの適合方法に現れる。
•  熱安定性の面では、多孔質セラミック構造は比較的高い温度範囲においても比較的安定した形状と細孔構造を維持でき、熱サイクルによる顕著な変形が生じにくいため、周期的な加熱と冷却の切り替えが行われるプロセス環境により適している。
•  化学環境への適応性に関しては、一部の金属や高分子材料と比較して、多孔質セラミックはプロセスガスや副生成物に対する反応性が低く、比較的複雑なガス系においても使用可能であり、材料自体がプロセス環境に与える影響を低減できる。
•  清浄度管理の面では、その表面および内部の細孔構造は粒子脱落のリスクが生じにくく、長期使用においてもチャンバー内部の清浄度要件を維持するのに有利である。
構造の安定性と寿命の面では、多孔質セラミックは全体的に良好な細孔ネットワークを形成しており、顕著な構造の崩壊や変形が生じにくいため、交換頻度の低減に寄与します。
また、機能の統合という点では、多孔質セラミックディスクは通常、ガス分布、真空吸着、熱管理など多様な役割を同時に担うことができるのに対し、従来の単一材料部品では、同様の機能構成を実現するために複数のコンポーネントを組み合わせる必要があることが多い。

設計および選定要因

半導体プロセスシステムにおいて、多孔質セラミックディスクは主にガスの均一分布、真空吸着、排気制御、および熱管理などの機能を担っており、その核心的な価値は、安定した微細孔構造を通じて、プロセス環境における流体と温度の分布をより均一な状態にすることで、ウェハ加工プロセスに対してより制御性の高い基礎条件を構築することにある。
実際の応用において、多孔質セラミックディスクの選定は通常、以下の観点から評価が行われる：
•  プロセスガスの種類と流量要件
•  真空システムの圧力範囲
•  ウェーハサイズと搭載方式
•  温度制御範囲
•  チャンバーの清浄度要件
これらのパラメータを総合的に調整することで、材料構造を具体的な装置の要件により適切に適合させることができます。
