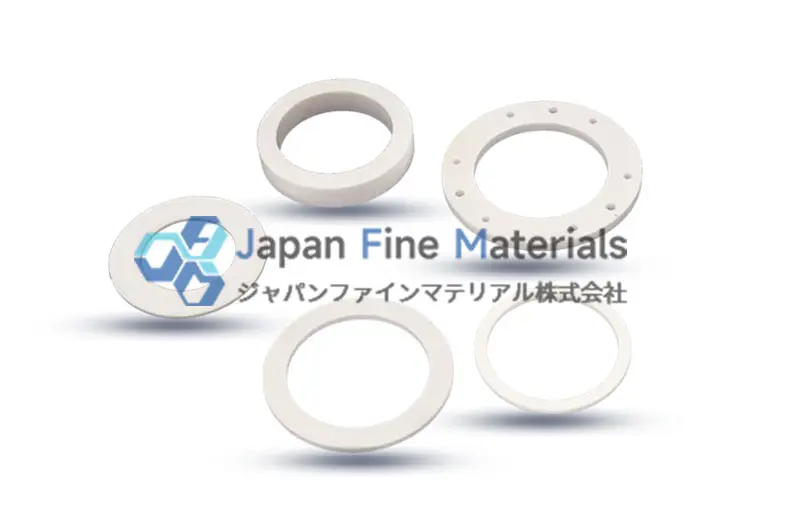

アルミナセラミック素子のカスタム設計ガイド

はじめに

産業用途において、アルミナセラミックスはしばしば「成熟し安定した」エンジニアリング材料と見なされていますが、実際の製造プロセスにおいては、決して単純な標準化が可能な製品ではありません。設備、稼働条件、耐用年数の目標が異なれば、アルミナセラミックスに求められる要件も全く異なることが多く、こうした差異こそが、カスタマイズが価値を生み出す根本的な理由です。
企業の運営という観点から見れば、真に必要とされているのは特定の固定仕様のアルミナセラミックスではなく、特定の使用環境において長期にわたり安定して稼働できるソリューションである。これは、材料体系の選定、構造が成形・焼結に適しているか、重要部位に精密加工が必要か、表面状態が実際の使用条件に合致しているかといった点について、プロジェクトの初期段階で体系的に検討しなければならないことを意味する。
多くのプロジェクトにおいて、外観が似ているアルミナセラミックス部品であっても、その内部の材料設計、成形方法、加工プロセスは全く異なる場合があります。「図面通りに生産する」ことだけを目標とすると、後工程で組立誤差、性能不足、あるいは耐用年数の不安定さといった問題が露呈しやすくなります。
したがって、真の意味でのアルミナセラミック製品のカスタマイズとは、単に寸法を修正したりグレードを変更したりすることではなく、実際の使用環境に基づいて、材料、プロセス、構造を包括的に計画するプロセスである。

アルミナセラミックグレードと配合のカスタマイズ

すべてのカスタムプロジェクトにおいて、当社がまずお客様と確認する最優先事項は通常、、単一のではなく寸法や加工方法、アルミナセラミックスの材料グレードと配合体系です。
業界では、アルミナセラミックスは通常、純度によって区分されます。例えば、一般的な92%、95%、96%、99%などのグレードがあります。これらのグレード自体に絶対的な優劣はなく、それぞれ異なる用途に対応しています。実際の打ち合わせでは、製品がどこで使用されるか、どのような使用条件に耐える必要があるか、どのような問題を解決したいかなどに重点を置いています。

材料のカスタマイズ段階において、当社は通常、以下の観点からお客様と項目ごとに確認を行います：
•  製品が構造的な支持を主とするのか、それとも機能部品を主とするのか
•  短期間の使用ではなく、長期にわたる安定稼働が必要か
•  使用環境に高温、真空、または高い安定性が求められる状況が含まれるか
•  耐摩耗性や電気絶縁性能に特に重点を置くか
これらの情報に基づき、通常のアルミナセラミックス系を採用するか、あるいはより高純度の材料ソリューションを採用するかを判断します。
例えば、一部の半導体関連装置では、長期稼働中の材料性能の変動による影響を低減するため、企業は高純度アルミナセラミックを選択する傾向があります。一方、一般的な産業用途では、総合的な性能とコストのバランスがより重要となります。
なお、同一の純度等級であっても、アルミナセラミックスの最終的な性能は配合体系や焼結プロセスによって左右されます。そのため、カスタムプロジェクトにおいては、単に「等級通りに製造する」のではなく、実際の使用要件に基づき、材料の配合やプロセスの方向性を調整し、材料の性能と用途が確実に適合するよう配慮しています。

カスタマイズ寸法、厚さ、および構造形式

アルミナセラミックをカスタマイズする際、寸法と構造形式は往々にして最も直感的かつ重要な要素となります。多くの企業がセラミックのカスタマイズを初めて検討する際、長さ・幅・高さだけに注目しがちですが、実際には肉厚、穴の位置配置、段差や溝の合理性が、製品の成形、焼結、および使用性能に直接的な影響を及ぼします。
この段階では、通常、お客様と協力して以下の重要な事項を確認します：
•  寸法範囲と公差の予測：製品の組立工程において、装置のインターフェースに正確に適合すること
•  肉厚の分布：均一な肉厚は、焼結時の変形や内部応力を低減します
•  穴の位置と流路設計：構造の安定性を確保するため、穴が端部に近すぎたり、互いの間隔が狭すぎたりしないようにする
•  特殊構造：段差、溝、または異形輪郭など。これらの構造は、部品の固定や気体・液体の流れを誘導するために頻繁に使用されます
また、焼結や成形段階で問題が発生する可能性のある設計を迅速に判断できるよう、簡単な「構造の製造可能性評価表」をお客様に提供しています：

真空チャンバーやガス分配システムに使用される半導体装置用セラミック構造部品などにおいて、構造設計は機械的強度を決定するだけでなく、ガスの流動均一性や清浄度にも影響を与えます。このような用途では、設計段階で企業と何度も協議を行い、穴の位置、段差、溝の位置が製造可能であるだけでなく、装置内で稼働する際にも良好な性能を維持できることを確認します。
要するに、寸法や構造のカスタマイズ段階において、当社は「図面通りに生産する」だけでなく、機能優先、製造可能性優先、コスト管理可能な原則を重視しています。これらの詳細を事前に確認することで、その後の焼結、加工、組立工程が円滑に進み、生産段階での手直しや調整を回避できます。

成形プロセスの選定

成形プロセスの選定は、アルミナセラミックをカスタマイズする上で極めて重要な要素です。成形方法の違いは、製品の成形成功を左右するだけでなく、その後の寸法安定性、構造の複雑さ、および全体的な歩留まりにも影響を及ぼします。当社は、製品の構造的特徴、ロット規模、および機能要件に基づき、最適な成形案を総合的に評価します。
一般的な成形プロセス：

実際のカスタマイズプロセスにおいては、以下の点を考慮します：
•  構造の複雑さ：単純な形状の場合は通常、乾式プレス成形が採用されますが、複雑な異形部品には射出成形や等静圧成形が必要となる場合があります。
•  寸法精度：高精度が要求される部品については、寸法管理がより安定した成形方法を優先的に選択します。
•  ロット数とコスト：大量生産の場合、適切な成形プロセスを選択することで単位コストを大幅に削減し、同時に製品の一貫性を確保できます。
一部の半導体製造装置の用途においては、部品が長期間にわたり高清浄度かつ高安定性の環境下で稼働する必要があるため、内部構造の緻密化や穴位置の精度向上を図るべく、流延成形や等静圧成形といったより精密な成形方法を推奨します。これにより、全体的な信頼性と寿命を向上させます。
このアプローチにより、お客様の設計意図を実現できるだけでなく、成形段階において潜在的な問題を未然に防ぐことができ、その後の焼結や加工工程をより円滑かつ制御しやすくします。

焼結条件と緻密化

焼結はアルミナセラミックス製造における重要な工程の一つであり、セラミックスの緻密度、構造の安定性、および長期使用性能を決定づけます。カスタムプロジェクトにおいては、焼結条件そのものが事前に確認すべきカスタマイズ内容となります。
当社では、以下の点を重点的に確認いたします：
•  緻密化目標：製品の用途に基づき、高密度化を追求するか、あるいは基本的な強度と安定性を確保した上で一定の気孔率を残すかについて、お客様と明確に合意します。
•  構造の一貫性：焼結過程で材料は収縮します。構造形状の収縮特性を評価し、特に異形孔、溝、薄肉部について検討します。
•  温度・時間曲線：焼結温度と保持時間は、材料グレード、構造の厚さ、用途に応じて最適化する必要があります。高温環境や長時間稼働環境への適応が必要かどうかを確認します。
一部の半導体装置関連の用途では、セラミック部品は通常、真空、高温、および長期的な機械的応力にさらされるため、焼結条件に対する材料の安定性と表面品質への要求がより高くなります。これらの要件を満たすため、当社は通常、焼結計画に以下の確認項目を追加します：

これらの的を絞った調整により、セラミック部品の安定した動作を最適化できるだけでなく、装置の長期稼働における性能の一貫性と信頼性に対するお客様の高い要求にも応えることができます。
要するに、アルミナセラミックをカスタマイズする際、焼結条件と緻密化の方向性は単なる選択肢ではなく、製品全体の成否を左右する核心的な要素です。これらの要件を事前に明確にすることで、性能を保証すると同時に、製造段階での度重なる修正や品質のばらつきを回避することができます。

寸法公差の管理と精密加工範囲

焼結後のアルミナセラミックスは極めて硬度が高いため、事前に加工や公差の要件を明確にしておかないと、機能的な取り付けや組立段階で問題が生じやすくなります。実際のカスタマイズ工程において、当社はお客様と寸法公差や加工範囲を詳細に確認し、各部位が性能要件を満たしつつ、不必要な加工コストが発生しないよう最適化を図ります。
まず、製品の各領域を機能別に分類します：
•  組立位置決め面：通常、製品が装置と正確に嵌合しなければならない重要な面であり、これらの位置に対してはより厳格な公差管理を策定し、取り付け時のずれや緩みを防ぎます。
•  機能接触面：耐摩耗性、摩擦、または電気絶縁に関連する面を含みます。これらの表面は全体の組立寸法に直接影響を与えるわけではありませんが、性能上極めて重要です。当社は材料グレード（例えば純度92%、95%、99%のアルミナセラミックス）と加工能力を総合的に考慮し、加工精度と表面状態を決定します。
•  非重要領域：この種の領域は寸法要求が比較的緩やかで、通常は機能を満たせば十分です。加工においてはコストと効率を優先し、精密加工リソースを無駄にすることはありません。
半導体製造装置向けのアプリケーションにおいては、微小な偏差が装置の稼働安定性や生産ラインの歩留まりに直接影響を与える可能性があるため、機能接触面および組立面には特に注意を払います。そのため、カスタマイズ段階において、各領域で達成すべき公差等級、加工方法、および必要な検査方法を明確に示した加工グレード案をご提供いたします。
さらに、お客様と以下の点について協議いたします：
•  全表面の精密加工が必要か、それとも重要面のみの加工でよいか
•  精密加工後に再度寸法検査や機能検証を行う必要があるか
•  量産において、ロットごとの公差の一貫性をどのように維持するか
このようなアプローチにより、お客様の設計意図を実現するだけでなく、コスト管理を行いながら、製品の製造可能性と安定性を保証します。

表面状態と表面処理方法

表面状態は、アルミナセラミックの実用段階において見過ごされがちな部分ですが、部品の性能、寿命、信頼性に直接影響を与えます。お客様との打ち合わせにおいて、表面処理は通常、初期段階の重要な議論事項となります。なぜなら、表面要件の違いが、焼結後の後処理や精密加工の計画に影響を与えるからです。カスタマイズプロセスでは、通常、お客様と以下の点について確認を行います：

表面粗さと平坦度
用途によって表面粗さに対する要求は大きく異なります。例えば、摩擦接触部品では摩耗を低減するために低い表面粗さが求められますが、非接触部品では粗さの要求を適度に緩和することができます。

表面処理の種類
実際の用途によっては、研磨、つや消し、あるいは焼結後の素地表面を維持する必要がある場合があります。そのため、セラミック材料の硬度と加工の可否を考慮し、適切な提案を行います。

機能要件
一部の半導体製造装置の部品においては、セラミック表面は平坦であるだけでなく、微粒子が生産環境に悪影響を及ぼすのを防ぐため、清浄度や粒子管理の要件も満たす必要があります。

表面の耐摩耗性および耐汚染性
セラミック部品が長期間、摩擦や粉塵の多い環境にさらされる場合、表面処理により耐摩耗性を高め、汚染物質の蓄積を抑えることができます。

一部のプロジェクトでは、表面検査と検証を通じて、カスタマイズされた処理案が機能要件を満たすだけでなく、安定した量産も可能であることを確認します。このようにして、表面処理は単なる付加工程ではなく、カスタマイズプロセス全体において性能と密接に関連する一部となります。

機能性能のカスタマイズ

機能性アルミナセラミック部品においては、外形寸法や構造の完全性を保証するだけでは不十分です。カスタマイズプロセスでは通常、実際の使用環境における材料の各種性能について企業と詳細に確認を行い、セラミックが長期稼働の条件を満たせるかを確認します。
協議の過程では、通常以下の点に注目します：
•  電気的性能：高い絶縁性や低い誘電損失が必要かどうか。特に半導体装置においては、電気絶縁の安定性がシステム全体の安全稼働に極めて重要です。
•  熱的性能：セラミックスが高温環境に耐える必要があるか、あるいは温度変化が頻繁な状況下で寸法や構造の安定性を維持できるか。
•  機械的耐久性：長期的な負荷下で亀裂や摩耗が生じないか。これは一部の自動化装置の部品において特に重要です。
•  環境適応性：腐食性物質、真空環境、あるいは高い清浄度が求められる環境にさらされるかどうか。
通常、これらの性能要件をお客様と整理し、機能の優先順位リストを作成します：

このようにして、設計および材料選定の段階で潜在的なリスクを未然に排除すると同時に、材料グレード、成形プロセス、加工戦略を最適化することで、最終的に納入されるセラミック部品が単に「使用可能」であるだけでなく、半導体製造などの厳しい要求環境下でも長期にわたり安定して稼働することを保証します。

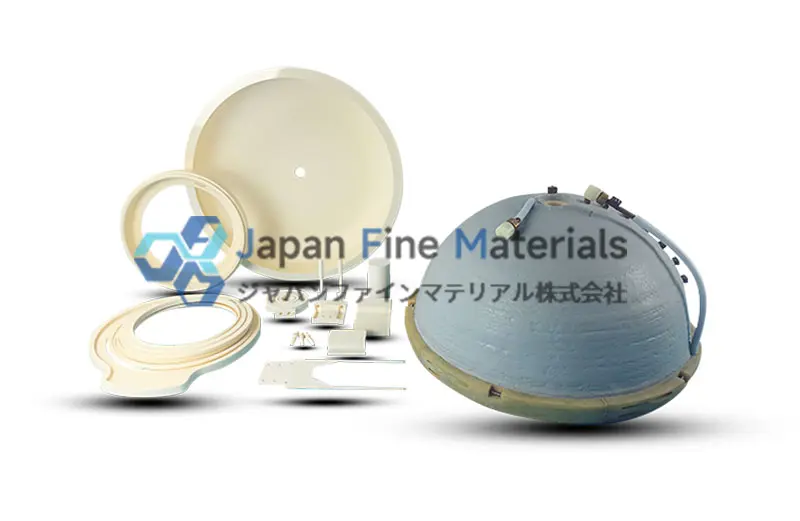

カスタムアルミナセラミックスプロジェクト一覧

アルミナセラミックのカスタマイズは、単一の判断で決まるものではなく、材料、構造、プロセス、および使用環境を網羅したシステムエンジニアリングです。
真に価値あるカスタマイズは、製造メーカーによる初期段階での専門的な判断から生まれ、後工程での度重なる修正によるものではありません。

JFMを選べば、得られるのは製品だけではありません
JFMはアルミナセラミックカスタムプロジェクトにおいて、常に用途を起点とし、お客様の設計およびエンジニアリングの意思決定プロセスに深く関与することで、性能、安定性、コストのバランスが取れた、長期的かつ持続可能なソリューションの構築を支援します。
新しいアルミナセラミックスプロジェクトを計画中の方、あるいは既存製品の性能や寿命に課題を抱えている方は、ぜひJFMチームまでご連絡ください。お客様の使用環境についてお聞かせいただければ、製造の観点から、より合理的で信頼性の高いカスタマイズプランをご提案いたします。
