ピンレスセラミックパッケージの概要：構造と用途

はじめに

電子パッケージングが高密度化・小型化へと進化を続ける中、リードレスセラミックパッケージは注目すべき構造形態の一つとなりつつある。従来のリード付きパッケージとは異なり、この種のパッケージは底面のパッドや接点面を通じて電気的接続を実現し、スペース効率、構造のコンパクトさ、および高周波性能への適応性において一定の優位性を示している。

ピンレスセラミックパッケージとは

リードレスセラミックパッケージとは、セラミック材料をパッケージ基材として採用し、外部に露出した金属リードを使用せず、パッケージ底面のメタライズされたランドまたは接触領域を介して基板と接続する構造を指します。
その代表的な特徴は以下の通りです：
•  外部リード線のない構造
•  底部またはエッジのメタライズされたランドによる接続
•  比較的コンパクトな全体構造
•  多くの場合、気密封止プロセスと組み合わされる（設計による）
接続経路の観点から見ると、信号は内部導体を通じて底面のはんだ付け領域に直接伝送されるため、従来のリード線による経路の延長が削減されます。この点は、一部の高周波または高速アプリケーションにおいて一定の意義を持ちます。

ピンレスセラミックパッケージの核心構造

ピンレスセラミックパッケージを理解する上で重要なのは、その内部と外部の接続方式の設計である。

1. セラミック基板
一般的な材料には、アルミナ（Al₂O₃）やアルミニウム窒化物（AlN）がある。材料によって熱伝導性能や電気絶縁性などに違いがあり、具体的な選択は通常、用途の要件に基づいて評価される。

2. チップ実装
チップは熱伝導性接着剤またははんだを用いてセラミック基板に固定されます。この工程は熱伝導経路および全体構造の安定性に影響を与えます。

3. ゴールドワイヤボンディング
金線またはアルミニウム線を用いてチップと内部回路を接続する工程であり、パッケージ内部の信号伝送において重要な役割を果たす。

4. メタル化パッド
パッケージ底面のメタリゼーション領域は、PCBとのはんだ付け接続に使用され、リード付き構造との違いを決定づける重要な部分です。

5. パッケージ形態
設計要件に応じて、開放型構造または気密型パッケージ構造を採用し、様々な環境条件に対応します。

ピンレスセラミックパッケージの種類

実際の製品タイプを考慮すると、ピンレスセラミックパッケージとは、主に外部に金属リードを露出させず、底面のパッドまたはコンタクトアレイを介して接続を実現する構造を指します。

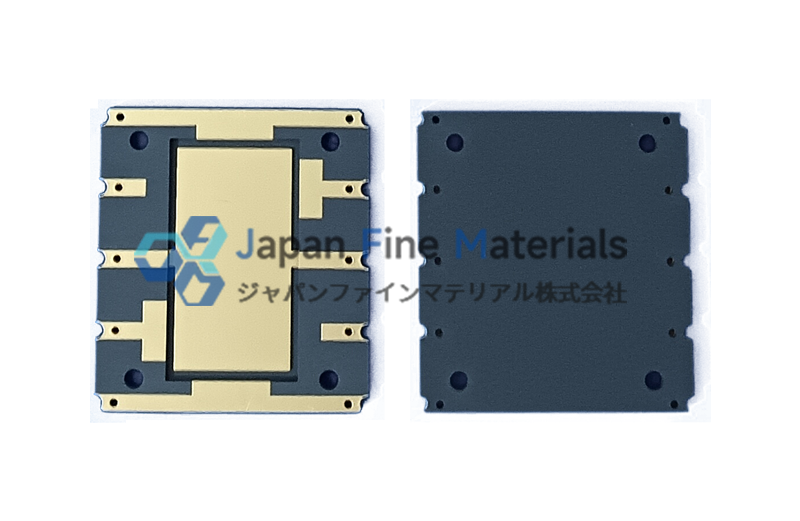

セラミックLCCパッケージ（CLCC）
CLCCは代表的なピンレスセラミックパッケージ形態の一つであり、ランドは通常パッケージ底面の縁部に配置され、構造上、一定の接続安定性とレイアウトのコンパクトさを両立させている。
構造上の特徴：
•  露出したリード線がなく、パッケージ形状の複雑さを低減
•  周辺にランドを配置した設計により、PCBのランドとの位置合わせが容易
•  セラミック基板は優れた電気絶縁特性を有する
•  気密封止プロセスと組み合わせることができ、環境に敏感な用途に適している
適用分野：
•  産業用電子モジュール
•  通信回路
•  小型化機能コンポーネント
CLCCは、パッケージサイズや長期動作安定性に対して一定の要件がある一方で、高いピン密度を求めない用途に適しています。

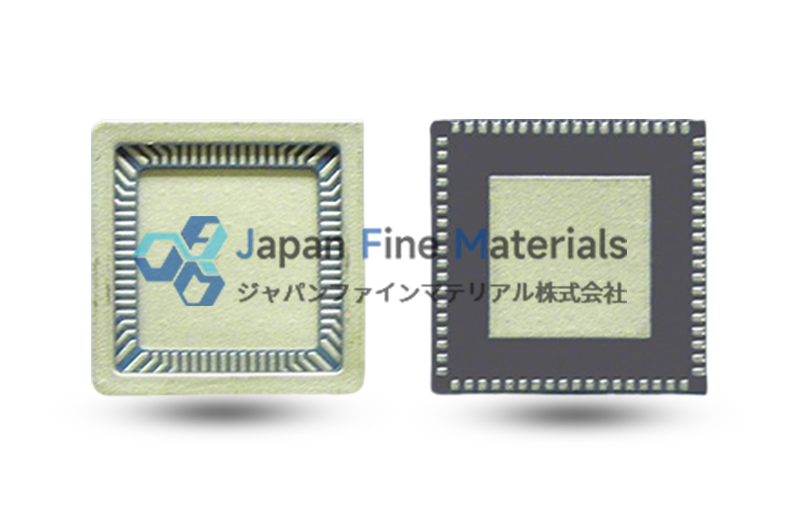

セラミックQFNパッケージ（CQFN）
CQFNは底面多パッド配置を採用し、中央に放熱領域を統合できるため、現在の高集積度設計において広く採用されています。
構造上の特徴：
•  底面多パッド設計により、接続密度を向上
•  中央の放熱パッドにより熱伝導経路の最適化に寄与
•  パッケージの高さが低く、コンパクトなレイアウトに適している
•  信号経路が比較的簡素化されており、一部の高周波アプリケーションの要件に適している
適用分野：
•  電源管理回路
•  高周波信号処理モジュール
•  コンパクトなPCB設計シーン
CQFNは通常、より適切な熱管理効果を得るために、PCBの放熱構造（ビアアレイなど）と組み合わせて最適化する必要があります。

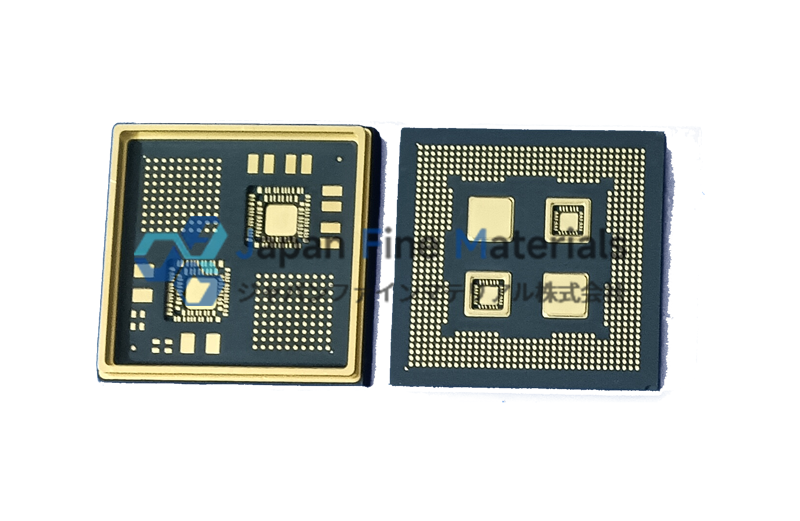

セラミックLGAパッケージ（CLGA）
CLGAは、底面の配列パッドを介して接続を行う、多ピン数および高集積度のニーズに対応したピンレスパッケージ形式です。
構造上の特徴：
•  パッドがグリッド配列で配置されており、より高いI/O密度に対応
•  リードレス構造により信号経路の短縮が可能
•  パッケージサイズは、要件に応じて一定の範囲内で調整可能
•  多層セラミック構造の設計に適している
適用分野：
•  多チャネル信号システム
•  高密度集積回路
•  機能の複雑な電子モジュール
CLGAは、ピン数やスペース利用率に一定の要件があり、かつPCB設計段階ではんだ付けおよび検査プロセスとの連携を考慮する必要がある設計に特に適しています。

ピンレスおよびピン付きセラミックパッケージ

パッケージ選定の過程では、ピンレス構造とピン付き構造が同時に評価されることがよくあります。主な違いは以下の通りです：

設計の観点から見ると、これら2種類のパッケージはそれぞれ異なる設計制約条件に適しており、唯一の正解というものは存在しません。

代表的な用途

ピンレスセラミックパッケージは、通常、スペースレイアウト、信号経路、およびパッケージの一貫性に対して一定の要件がある電子システムで使用される。従来のリード構造と比較して、この種のパッケージは、基板レベルでの集積や構造のコンパクトさという点で、現代の電子設計の考え方により適合しやすい。

1. 通信機器
高周波または高速信号のアプリケーションでは、パッケージ構造が信号経路の長さや接続方法に大きく影響します。ピンレス設計は、外部リード線による経路の延長を低減し、全体的な接続をより直接的なものにします。RFモジュールや小型通信ユニットなどのシナリオにおいて、この構造は高密度PCB設計との連携が容易です。

2. 産業用電子機器
産業用制御や自動化機器において、回路システムは多くの場合、体積の抑制と長期稼働の要件を両立させる必要があります。ピンレスセラミックパッケージは、構造がコンパクトであると同時に、多層基板でのレイアウトが容易であり、スペース利用率の向上に寄与します。温度変動が激しい場合や稼働サイクルが長い環境下では、適切なパッケージ構造が全体の安定性維持に役立ちます。

3. 電源および制御モジュール
電源モジュールが高電力密度化に向かうにつれ、パッケージは電気的接続機能だけでなく、熱管理設計との連携も求められるようになっています。一部のピンレスパッケージ（中央パッド構造など）は、設計において熱伝導経路の一部として機能し、PCBの放熱構造と連携することで、限られた空間内でのより合理的な熱分布を実現します。

4. 小型化電子システム
サイズに明確な制約がある電子機器において、ピンレスセラミックパッケージは周辺構造が占めるスペースを削減し、全体設計をよりコンパクトにすることができる。この種のパッケージは、集積度の高いモジュールにおいて標準化されたレイアウトを実現しやすく、同時に自動実装プロセスの適用も容易にする。

設計と選定

ピンレスセラミックパッケージは、電子パッケージング体系における重要な形態の一つとして、構造のコンパクト性と設計適合性の面でより多くの可能性を提供します。
実際のプロジェクトにおいて、ピンレスセラミックパッケージを選択する際は、通常、以下の要素を総合的に考慮する必要があります：

パッド設計とPCBとの適合性
パッドのサイズ、ピッチ、および配置方法は、実装品質やその後の使用性能に直接影響を与えます。

熱管理経路
中央放熱パッドの有無、およびPCBの放熱構造との連携は、設計における重要な検討事項の一つです。

材料の選定
セラミック材料によって熱伝導性や機械的特性に違いがあるため、実際の使用条件に合わせて評価を行う必要がある。

プロセスの適合性
実装プロセスやリフローはんだ付けパラメータなどを含み、パッケージ構造と適合させる必要があります。

プロジェクトにおいて異なるセラミックパッケージ構造の適合性を評価している場合、または具体的な用途に基づいてパッケージの選定や構造の最適化が必要な場合は、各種ピンレスセラミックパッケージおよび関連製品ソリューションについてさらに詳しくご確認ください。
JFMは多様なセラミックパッケージ形態を提供しており、構造設計と用途の適合性の間でより適切なバランスを実現するお手伝いをいたします。
