セラミックICパッケージ:構造、種類、および利点

セラミックICパッケージの基礎について解説し、内部構造や代表的なパッケージタイプを紹介するとともに、優れた熱伝導性、気密封止、高い信頼性など、過酷な電子機器用途において発揮される主な性能上のメリットについても詳しく説明します。

集積回路(IC)パッケージの概要


集積回路(IC)は現代の電子機器の中核を成していますが、チップ自体は非常に脆弱であり、機械的損傷、湿気、汚染、温度変化の影響を受けやすいものです。そのため、ICパッケージング(Integrated Circuit Package)は、チップの性能と信頼性を確保するための重要な要素となります。パッケージングはチップを保護するだけでなく、放熱経路を提供し、外部回路との接続を容易にするほか、回路基板設計の柔軟性と全体的な性能を決定づける役割も果たします。


ICパッケージング材料には主にプラスチック、金属、セラミックがあり、それぞれの材料には異なる特性と適用シーンがあります。プラスチックパッケージと比較して、セラミックICパッケージはより高い熱安定性、電気絶縁性、機械的強度を備えており、特に高信頼性、高電力、または高温環境下の産業用電子機器、通信機器、制御システムに適しています。


ICパッケージングの基本概念と材料の特性を理解することで、ユーザーは異なるパッケージングタイプの利点と用途をより明確に把握でき、適切なセラミックICパッケージ製品を選択するための基礎を築くことができます。

セラミックICパッケージとは?


セラミックICパッケージ(Ceramic IC Package)は、セラミック材料を用いて製造される集積回路パッケージの一種であり、主にチップを外部環境の影響から保護すると同時に、電気的性能と熱管理の安定性を維持するのに役立ちます。セラミック材料自体は高い耐熱性、高い絶縁性、優れた機械的強度を備えており、これによりセラミックパッケージは、高温、高電力、および長期間稼働する電子機器において優れた性能を発揮します。


プラスチックパッケージと比較して、セラミックICパッケージはより信頼性の高い気密保護を提供し、湿気、ほこり、または腐食性物質がチップに与える影響の可能性を低減し、長期稼働環境における半導体デバイスの信頼性を向上させるのに役立ちます。さらに、セラミックパッケージは大きな熱サイクルや機械的応力にも耐えることができ、産業用電子機器、パワーモジュール、通信機器などのアプリケーションで一般的に使用されています。


設計要件に応じて、セラミックICパッケージは、標準PCBに適したデュアルインラインパッケージ(DIP)、高ピン密度モジュールに適した四角フラットパッケージ(CQFP)、底面ピン配列のCPGAから、ピンレスな小型チップキャリアパッケージ(LCC/CLCC)、さらには顧客仕様のカスタムパッケージに至るまで、多様な製品タイプを形成できます。各タイプは、構造、放熱性、信頼性、および用途においてそれぞれ特徴を持ち、中・低ピン密度から高ピン密度まで、標準的な産業用途から特殊な高出力モジュールに至るまで、多様なニーズに対応可能です。

一般的なセラミックICパッケージ製品タイプ


セラミックDIPパッケージ(CDIP)
セラミックDIPパッケージは2列のピン配列を持ち、構造が堅牢で信頼性が高く、中~低ピン数の電子機器に適しています。標準的なPCB設計が容易であり、産業用制御システム、通信モジュール、計測制御機器などで広く使用されています。DIPパッケージのセラミック材料自体は優れた絶縁性と機械的強度を備えており、産業用途において長期的な信頼性を発揮します。

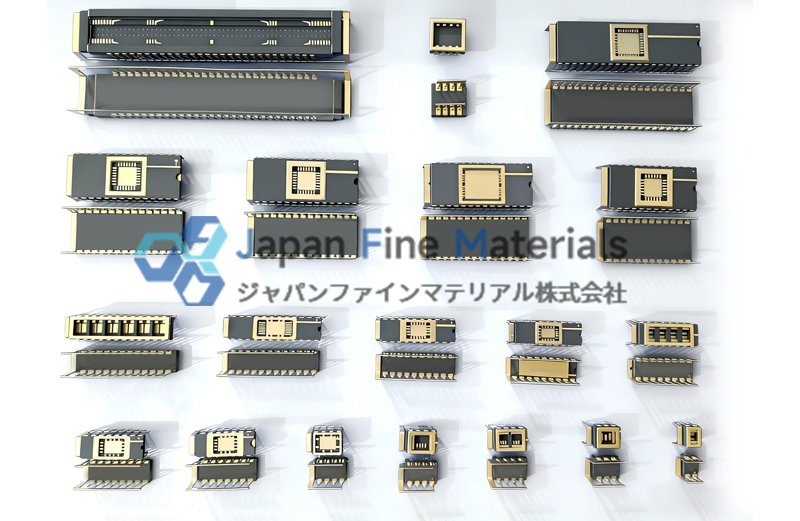

セラミックDIPパッケージ(CDIP)
セラミックQFPパッケージ(CQFP)
CQFPパッケージは、4辺に高密度なピン配列を採用した設計であり、複雑なICモジュールに対応可能です。その優れた放熱性能と信頼性により、通信機器や高性能プロセッサモジュールに広く採用されています。セラミックCQFPパッケージは、高ピン数チップの接続において優れた安定性を発揮し、高負荷の動作環境下でも長期的な性能を維持できます。

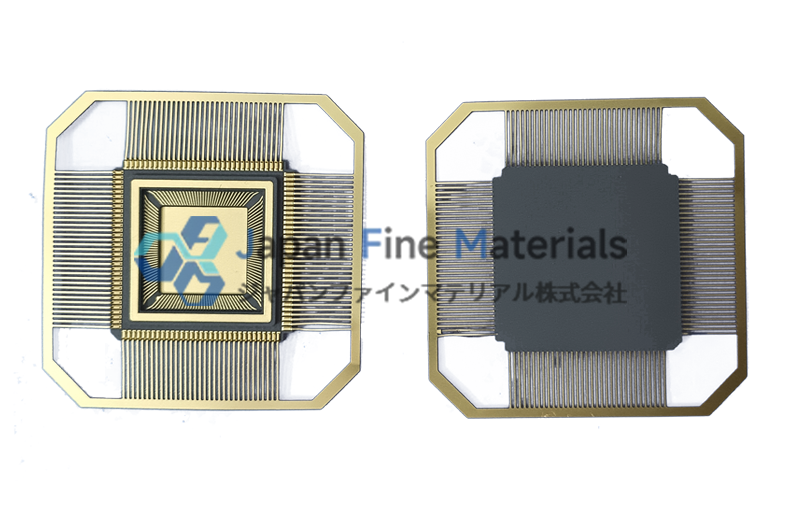

セラミックQFPパッケージ(CQFP)
セラミックPGAパッケージ(CPGA)
CPGAパッケージは底面にピンアレイ設計を採用しており、高ピン数のチップに適しています。高性能プロセッサや半導体モジュールに広く使用され、優れた放熱性能と機械的安定性を提供します。セラミック材料を採用しているため、CPGAパッケージは高電力チップや高性能電子機器において、信頼性の高い長期使用性能を発揮します。

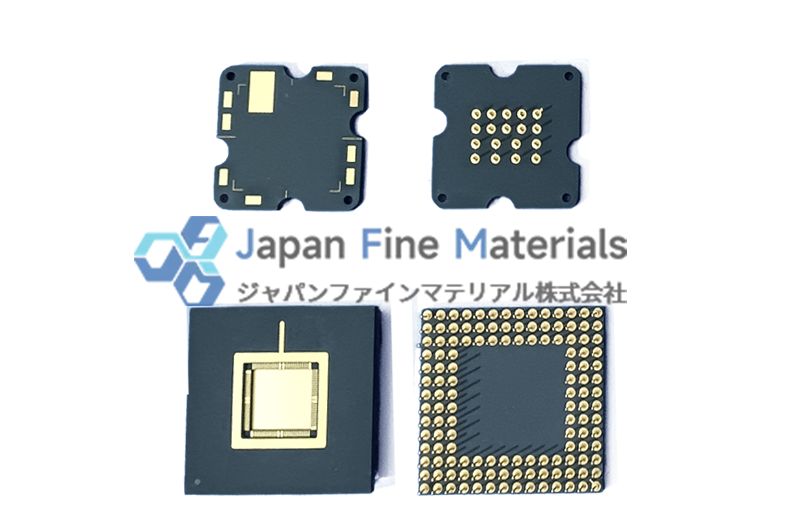

セラミックPGAパッケージ(CPGA)
セラミックLCCパッケージ(LCC / CLCC)
LCCパッケージは、ピンレス設計のセラミックパッケージであり、コンパクトなサイズで高密度電子システムに最適です。このパッケージタイプは通信機器やコンパクトな産業用電子機器に広く採用されており、PCBスペースを節約しつつ、安定した接続性と気密性を維持します。セラミック材料により、耐熱性と高い信頼性が保証されています。

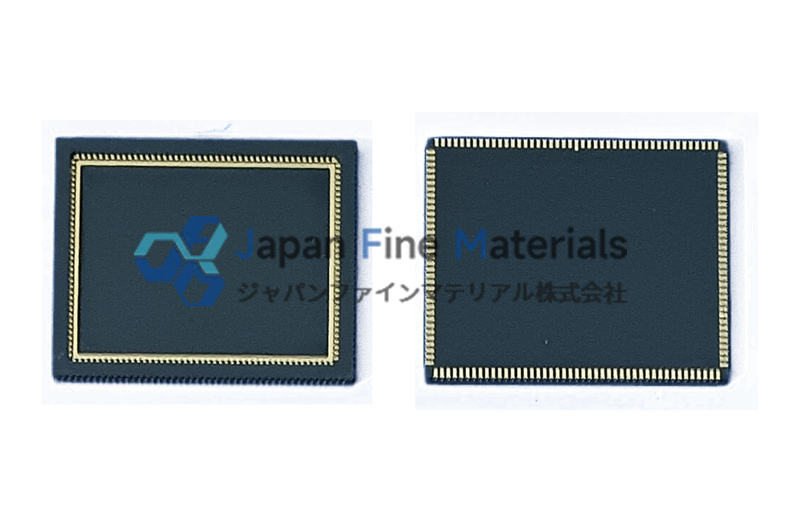

セラミックLCCパッケージ(LCC / CLCC)
セラミックLGAパッケージ(CLGA)
CLGAパッケージは、ランド・グリッド・アレイ(LGA)構造を採用しており、ランドを介してPCBに直接接続されるため、外部にピンが露出する必要がありません。高性能マイクロプロセッサ、複雑な集積回路、およびスペースが限られた電子機器に適しています。CLGAパッケージは、高いピン密度と優れた放熱性能を備え、堅牢な機械的接続と長期的な信頼性を提供するため、高集積度チップの用途に最適です。

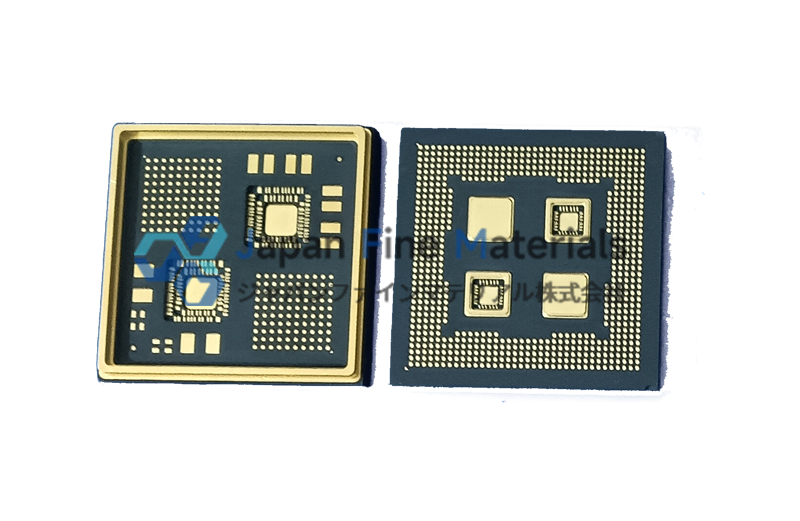

セラミックLGAパッケージ(CLGA)
カスタムセラミックICパッケージ
カスタムセラミックパッケージは、お客様のニーズに応じて寸法、構造、ピン配置を設計でき、高い柔軟性を備えており、特殊な産業用電子機器、パワーモジュール、およびカスタム通信機器の要件を満たすことができます。気密パッケージングと特殊材料の選択により、カスタムパッケージは信頼性の高い保護を提供するだけでなく、熱性能と電気性能を最適化し、特定のアプリケーションにおいてシステムの動作性能を最大化します。

セラミックICパッケージの構造


セラミックICパッケージは通常、以下の部分で構成されており、各部分はチップの保護、電気的性能の確保、および放熱において重要な役割を果たします:
  セラミック本体:チップを支え、絶縁を提供すると同時に、放熱を助けます。
•  ピン/接続フレーム:チップを外部回路に接続し、デュアルインライン、クアッドインライン、またはボトムピンアレイの設計が可能です。一部のピンレスパッケージは、PCBに直接はんだ付けされます。
•  チップ:中核となる半導体デバイスであり、はんだ付けまたは接着によって固定され、電気的および熱的性能を保証します。
•  封止キャップ/カバー:チップを保護し、ほこり、湿気、または汚染物質の侵入を防ぎます。高信頼性パッケージでは通常、気密封止(Hermetic Sealing)が採用されます。
さらに、セラミックICパッケージは構造的特徴に基づき、リード付きパッケージとリードレスパッケージに分類されます。リード付きパッケージは標準的なPCBへのはんだ付けや信号インターフェースの設計が容易である一方、リードレスパッケージはよりコンパクトであり、高密度電子システムに適しています。
このように層構造が明確で、材料と機能が明確に定義された構造設計により、セラミックICパッケージは産業、通信、パワーなど、さまざまな高信頼性電子アプリケーションにおいて優れた性能を発揮します。

セラミックICパッケージの利点


熱安定性
セラミック材料は高温に耐えることができ、パワーエレクトロニクスや高性能プロセッサなど、放熱要件の高い用途に適しています。高温環境下において、セラミックパッケージはチップ性能の安定した維持に寄与し、熱膨張による故障を回避します。

電気絶縁性
セラミックス自体は優れた絶縁特性を有しており、信号干渉や短絡のリスク低減に寄与します。これにより、産業オートメーションや通信機器などの複雑な電子システムにおいて、信頼性の高いデータ伝送と安全な動作を保証することができます。

機械的強度
セラミックパッケージは構造が堅牢で、変形や破損しにくいため、振動、衝撃、輸送中においても、チップの構造的保護能力を一定程度高めることができます。そのため、産業用制御システムや高振動環境において非常に適しています。

気密封止
セラミックパッケージは気密性を実現し、湿気、塵、汚染物質の侵入を防ぎ、チップの長期にわたる安定動作を保護します。この特性は、パワーモジュールや精密計測制御システムなど、高い信頼性が求められる電子機器において特に重要です。

長期信頼性
セラミックパッケージは耐熱性、耐湿性、耐薬品性に優れ、長期運転においても性能を安定して維持できます。そのため、セラミックICパッケージは、産業用電子機器、通信機器、高温電子部品などの分野で広く採用されています。

セラミックICパッケージの適用シーン


セラミックICパッケージは、信頼性が特に求められる各種電子機器に広く採用されており、その利点は分野によって異なる形で発揮されます:
•  産業用電子機器:自動制御システム、産業用制御機器、センサーモジュールなどにおいて、CDIPおよびCLCCパッケージは長期にわたる高温・振動環境に耐え、機器の長期的な安定稼働を保証します。
•  パワーエレクトロニクス:高出力デバイスやパワーモジュールにおいて、CPGAおよびCLCCパッケージは優れた熱性能によりチップ温度を効果的に低減し、システムの効率と寿命を向上させます。
•  通信機器:ルーター、スイッチ、基地局モジュールにおいて、CQFPおよびCPGAパッケージは高ピン密度と高周波信号伝送に対応し、データ伝送の安定性と信号の完全性を維持するのに役立ちます。
•  高温電子機器:電源管理、計測制御システム、産業用センサーなどの用途において、セラミックパッケージは高温環境下でも絶縁性と構造的安定性を維持し、熱応力がチップに与える影響のリスクを低減します。
•  カスタムアプリケーション:特殊な産業用や高集積度電子システムにおいて、カスタムセラミックパッケージにより特定の寸法、ピン配置、気密要件を満たし、柔軟なソリューションを提供します。
各アプリケーションシーンにおいて、適切なパッケージタイプが選択可能です。例えば、CDIPは産業用制御モジュールに、CQFPは高性能通信チップに、CPGAは高出力プロセッサモジュールに適しています。

セラミックICパッケージは、その優れた熱特性、絶縁性能、信頼性により、高性能かつ高い信頼性が求められる電子機器において重要な位置を占めています。さまざまな製品タイプ(DIP、CQFP、CPGA、LCC、およびカスタムパッケージ)を理解することで、ユーザーはアプリケーションの要件に応じて適切なパッケージソリューションを選択できます。
高品質なセラミックICパッケージ製品やカスタムソリューションをお求めの場合は、ぜひ弊社までお問い合わせください。専門的な製品サポートとサービスをご提供いたします。
