原料から完成品まで：炭化ケイ素セラミックの製造工程を詳しく解説

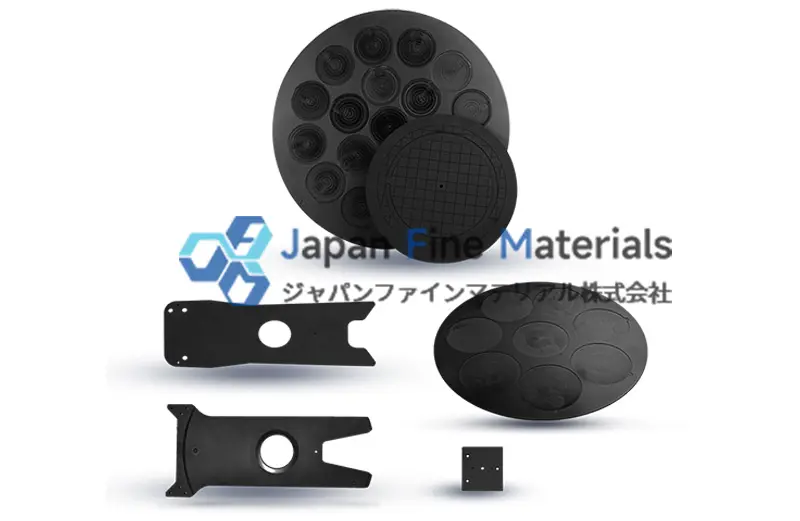

シリコンカーバイドセラミックとは？

炭化ケイ素セラミックス（Silicon Carbide Ceramic）は、高性能な先端セラミックス材料の一種であり、その優れた耐熱性、極めて高い硬度、そして卓越した耐摩耗性により、現代産業において不可欠な重要材料となりつつあります。高温炉、半導体装置、化学機械、エネルギー設備などの分野において、炭化ケイ素セラミックスは過酷な使用条件に耐えるだけでなく、安定した寸法と優れた機械的特性を維持することができます。

従来の金属や一般的なセラミックスと比較して、炭化ケイ素セラミックスには以下の顕著な利点があります：
• 優れた耐熱性：1600℃を超える環境でも長期間使用でき、性能が安定しています。
• 高い硬度と耐摩耗性：機械部品や耐摩耗ライナーなど、摩耗の激しい環境に適しています。
• 優れた化学的安定性：酸、アルカリ、および腐食性媒体に対して優れた耐性を有する。
• 高い熱伝導率：熱交換器や半導体装置の高温部品に適しています。
• 耐熱衝撃性に優れる：急激な温度変化下でも構造の完全性を維持できる。
半導体、電子、新エネルギー産業の急速な発展に伴い、高性能セラミックへの需要は日増しに高まっており、炭化ケイ素セラミックの応用分野と市場の見通しもますます広がっています。炭化ケイ素セラミックの製造プロセスを理解することは、エンジニア、購買担当者、技術意思決定者が材料の性能と製造プロセスとの関係をより深く理解し、自らのニーズに最適なセラミック製品を選択するのに役立ちます。

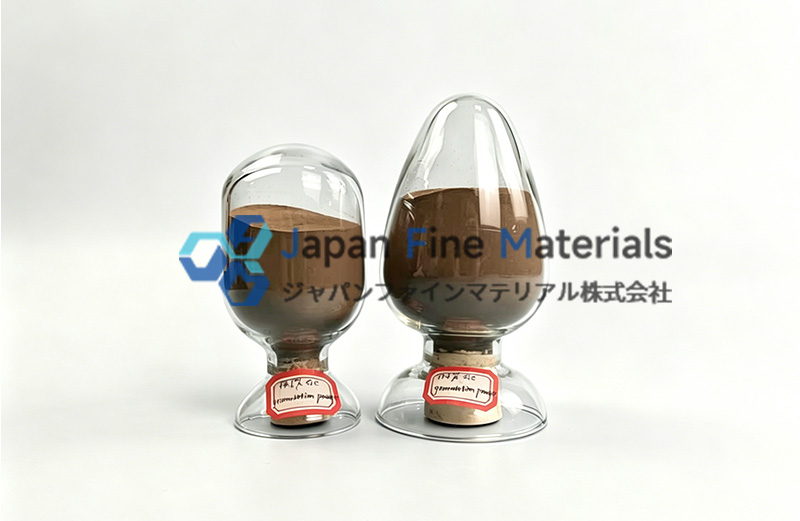

原料の準備と処理

炭化ケイ素セラミックスの性能は原料の品質に大きく依存するため、原料の準備は製造プロセス全体における重要な工程です。高性能な炭化ケイ素セラミックスを製造する際には、まず高純度の炭化ケイ素粉末を主原料として選択する必要があります。粉末の粒子径、粒度分布の均一性、および不純物含有量は、セラミックスの緻密度、硬度、耐熱性能に直接影響を与えます。

原料処理プロセスには通常、以下のステップが含まれます：
• ふるい分けと分級：大きすぎる粒子や不純物を取り除き、粉末粒子の均一性を確保します。
• 改質剤の添加：性能要件に応じて、少量の酸化物や助剤を添加し、焼結性を改善したり、機械的特性や耐熱衝撃性を高めたりする。
• 乾燥処理：粉末中の水分を除去し、吸湿による固結を防ぎ、混合の均一性を確保する。
• 保管管理：低湿度で乾燥した環境を維持し、粉末の吸湿による成形や焼結上の問題を防ぐ。
• 化学的・微視的検査：高精度用途においては、粉末の成分、粒子形状、純度を検査し、最終的なセラミック性能が期待通りに達成されることを確認します。
厳格な原料の選別と処理を行うことで、その後の混合、成形、焼結段階において安定した均一な基材を提供し、シリコンカーバイドセラミックスの高性能を源流から保証します。

混合とスラリー調製

炭化ケイ素セラミックの製造において、混合とスラリー調製は、製品の均一性と機械的性能を決定づける重要な工程です。具体的なプロセスは以下の通りです：
• 原料の正確な配合：設計配合に基づき、高純度炭化ケイ素粉末、結合剤、および助剤を正確に計量します。結合剤は素地の成形時の接着性を高め、助剤は焼結性能を改善したり、微細構造を制御したりします。
• 均一な混合：専用設備を用いて粉末を十分に混合し、粒子の凝集や密度の不均一を防止します。
• スラリー調整：射出成形または 注型成形において、粉末と液体媒体を混合してスラリーを作り、金型への充填がスムーズに行われるよう粘度を調整すると同時に、スラリーの層分離や沈降を防止する。
• 脱気処理：混合過程で混入した気泡を除去し、焼結後の気孔形成を低減することで、セラミックスの緻密度と機械的性能を向上させます。
• 環境制御：材料性能の安定性を確保するため、混合・スラリー調製プロセス全体を、温度、湿度、清浄度が厳密に管理された環境下で行う必要があります。
科学的な混合・スラリー調製により、炭化ケイ素セラミック素地は高密度かつ均一な状態を実現でき、その後の成形および高温焼結のための強固な基盤を提供すると同時に、最終的なセラミックの機械的特性と信頼性を向上させます。

成形方法

炭化ケイ素セラミックの成形方法は多岐にわたり、成形プロセスによって素地の緻密度、寸法精度、および最終的な性能に直接影響を与えます。適切な成形方法を選択するには、部品の形状、寸法、複雑さ、およびその後の加工の難易度を総合的に考慮する必要があります。一般的な成形方法には以下が含まれます：

プレス成形
プレス成形は、混合した炭化ケイ素粉末を金型に入れ、高圧を加えて成形するものです。この方法は、形状が比較的単純な部品に適しています。プロセスが確立されており、操作が容易であるため、プレス成形はコストが低く、生産効率が高いという利点があります。

冷間等方圧成形（CIP）
冷間等方圧成形は、多方向に均一な圧力を加えることで、素地の緻密性を均一にします。この方法は通常、大型部品や高精度が要求される部品に使用されます。CIP成形による素地は内部応力が小さく、緻密性が高いため、その後の焼結工程で亀裂が発生するリスクを効果的に低減できます。

射出成形
射出成形は、炭化ケイ素スラリーを金型に注入し、複雑な構造を充填させて固化・成形する手法である。この方法は、薄肉部品や形状が複雑な部品に適している。射出成形は高い寸法精度を実現できると同時に、従来の方法では加工が困難な複雑な構造の成形も可能である。

注型成形
注型成形は、炭化ケイ素スラリーの流動性を利用して金型を充填し、金型内で固化させる方法です。薄肉または形状が特殊なセラミック製品に適しています。この方法はプロセスが柔軟で、特殊な形状の部品の成形ニーズを満たすことができ、同時に金型に対する要求も比較的緩やかです。

押出成形／ロール成形
押出成形／ロール成形は、混合物を金型やロールから押し出して成形するもので、管状や棒状の標準化部品に適している。この方法は連続生産に適しており、効率が高く、特に標準化製品の量産に最適である。
成形後の素地は通常、ひび割れや変形のリスクを低減するために、乾燥または予備焼結が必要となる。成形方法の選択は、その後の焼結および仕上げ工程に直接影響するため、設計段階において材料特性、部品の用途、および製造コストを総合的に考慮すべきである。

予備焼結／焼成

素地の乾燥完了後、通常は予備焼結（ベーキングとも呼ばれる）を行う必要がある。これは炭化ケイ素セラミックの製造プロセスにおいて極めて重要な工程であり、その主な役割は素地の強度を高め、焼結工程における変形や割れのリスクを低減すると同時に、最終焼結に向けた準備を整えることである。予備焼結は、素地の内部微細構造を改善するだけでなく、気孔率や均一性を調整することもでき、それによって最終的なセラミックスの機械的特性や緻密度に影響を与えます。
予備焼結の重要なポイントは以下の通りです：
• 温度制御：素地の収縮が急激になりすぎないように、比較的低い温度（一般に800℃～1200℃）で予備焼結を行う。
• 昇温速度：亀裂を避けるため、約2～5℃/分の緩やかな加熱を行う。
• 保持時間：1～3時間保持し、素地の十分な脱水と結合剤の分解を促す。
• 雰囲気制御：窒素やアルゴンなどの不活性／還元性雰囲気下で行うべきであり、高温の空気中で炭化ケイ素が酸化するのを防ぐ。
• 素地の支持：大型または複雑な形状の素地は、変形を防ぐために支持が必要である。
以上の手順により、予備焼結後の素地は強度が著しく向上するだけでなく、気孔分布もより均一になり、その後の高温焼結に向けた強固な基礎が築かれます。

最終焼結

焼結は、炭化ケイ素セラミスの製造プロセスにおいて最も重要な工程であり、セラミスの緻密度、硬度、および耐摩耗性を決定づける。用途に応じた焼結方法やプロセスパラメータの選択は、最終的な性能に直接影響を与える。一般的な焼結方法には、主に反応焼結（RBSiC）と加圧焼結（SSiC）がある。

反応焼結（RBSiC）
反応焼結の原理は、高温環境下で 炭素を含む炭化ケイ素素地を溶融ケイ素と反応させ、ケイ素と炭素が反応して二次炭化ケイ素を生成させ、それによって気孔を充填して緻密化を実現するものである。この方法は、大型または構造が複雑なセラミック部品に適しており、焼結温度が比較的低いため、熱応力亀裂を効果的に低減することができる。反応焼結を実施する際は、反応雰囲気と温度勾配を厳密に制御し、局所的な過熱や反応の不完全さを回避して、素地の均一かつ緻密な状態を確保する必要があります。

常圧焼結 （SSiC）
常圧焼結（圧力焼結とも呼ばれる）は、より高温（2000℃以上）および不活性雰囲気下で、少量の焼結助剤（を添加することによりホウ素や炭素など）、炭化ケイ素粉末を固相焼結させるものである。このプロセスで製造されたセラミックスは純度が高く、硬度もさらに高く、耐食性に極めて優れており、高性能精密部品の第一選択肢となる。操作においては、結晶粒径の均一性と理論密度の達成を確保するため、昇温曲線と高温保持時間を厳密に制御する必要があります。さらに、焼結後の徐冷プロセスは、残留熱応力の低減と微細亀裂の防止に極めて重要です。
これらのプロセスパラメータを科学的に制御することで、焼結後の炭化ケイ素セラミックスは高密度、高硬度、優れた耐摩耗性を実現し、その後の精密加工および実用化に向けた強固な基盤を築くことができる。

仕上げ加工

焼結後の炭化ケイ素セラミックスは、すでに基本的な緻密性と強度を備えていますが、高精度な用途の要求を満たすためには、通常、仕上げ加工を行う必要があります。仕上げ加工は、寸法精度や表面粗さを向上させるだけでなく、耐摩耗性や嵌合性能も改善します。用途に応じて、一般的に用いられる仕上げ加工方法とその特徴は下表の通りです：

検査と品質管理

完成した炭化ケイ素セラミックスは、高温、耐摩耗性、または腐食性環境下での安定した使用を保証するため、出荷前に厳格な検査と品質管理を経る必要があります。検査は主に以下の4つの側面から行われます：
• 物理的特性：密度、硬度、曲げ強度を測定し、セラミックが堅牢で耐久性があることを保証します。
• 化学的特性：耐酸・耐アルカリ性および耐酸化性を検査し、腐食環境下での材料の安定性を確保します。
• 熱的特性：熱伝導率と熱膨張係数を検査し、高温下での安全な使用を保証します。
• 外観および寸法：ひび割れや気孔がないことを確認し、寸法が要求を満たしていることを確認して、取り付けや使用を容易にします。
この一連の検査を通じて、各炭化ケイ素セラミック製品の性能の安定性と耐用年数を効果的に保証し、ユーザーに信頼性の高い製品サポートを提供します。

結論

炭化ケイ素セラミックスは、その卓越した耐熱性、耐摩耗性、および化学的安定性により、産業用途において重要な役割を果たしています。適切なサプライヤーを選択することは、製品品質を保証するだけでなく、実際の運用において専門的なサポートを得られ、性能の不一致によるリスクを回避することにもつながります。

JFMがご提供できるもの：
• 高性能炭化ケイ素セラミックス：耐摩耗部品、耐熱部品、熱交換器、電子機器用途など、多様なシーンに適しています；
• 技術サポート：お客様の用途に応じた材料選定や仕様の提案を行います；
• アプリケーションガイダンス：使用過程における性能最適化の提案を行い、セラミックが最大の効果を発揮するよう支援します；
• カスタムソリューション：特殊な要件に基づき、適切な仕様や材質をご提案します。
今すぐJFMにご連絡いただき、炭化ケイ素セラミック製品シリーズのお見積りおよび専門的な技術サポートをご請求ください。当社は、セラミックアーム、セラミックキャリア、セラミック真空吸盤など、、各種炭化ケイ素セラミック製品を取り揃えておりお客様のプロジェクトのニーズに合わせて、最適な炭化ケイ素セラミックのソリューションをご提案いたします。
