半導体セラミックスの現代チップ生産における応用

半導体産業は、現代の電子情報社会を支える重要な基盤です。スマート端末から高性能コンピューティング、電気自動車(EV)、そして5G通信に至るまで、チップの安定性と信頼性が産業全体の競争力を左右します。

前書き
半導体産業は、現代の電子情報社会を支える重要な基盤です。スマート端末から高性能コンピューティング、電気自動車(EV)、そして5G通信に至るまで、チップの安定性と信頼性が産業全体の競争力を左右します。
チップの製造や封止・テスト工程では材料に極めて厳しい要求が課されており、わずかな不純物や特性の変動であっても、生産ラインの歩留まり低下を引き起こしかねません。
その中で、高純度かつ高性能なセラミックス材料は、優れた電気絶縁性、熱伝導性、耐プラズマ腐食性、そして高い機械的強度を兼ね備えており、半導体製造プロセスにおける不可欠なキーマテリアルとなっています。

半導体セラミックスとは?


半導体セラミックスは「導電性セラミックス」ではなく、半導体産業に用いられる高性能な構造用セラミックスおよび機能性セラミックスを指します。主に、ウェーハ加工装置、真空チャンバー、チップ封止、テスト治具などに使用されます。
従来のセラミックスと比べ、この種の材料は以下の特性を備えています:
高純度:金属不純物による汚染を効果的に防ぎ、超清浄な生産環境を維持。
優れた電気絶縁性:高電圧・高周波条件下でも安定した電気システム運用を保障。
優れた熱伝導性と熱安定性:装置が要求する十分な熱交換と安定した温度制御を実現。
耐プラズマ腐食性:エッチングや堆積工程で発生する過酷な化学反応に耐える。
高精度な寸法と表面品質:現代の微細プロセスが求めるミクロン単位の精度に対応。
これらの特性により、セラミックスは装置の稼働に欠かせない重要部品であると同時に、チップ封止やテスト工程におけるキーマテリアルとなっています。

ウェーハ製造装置におけるセラミック部品

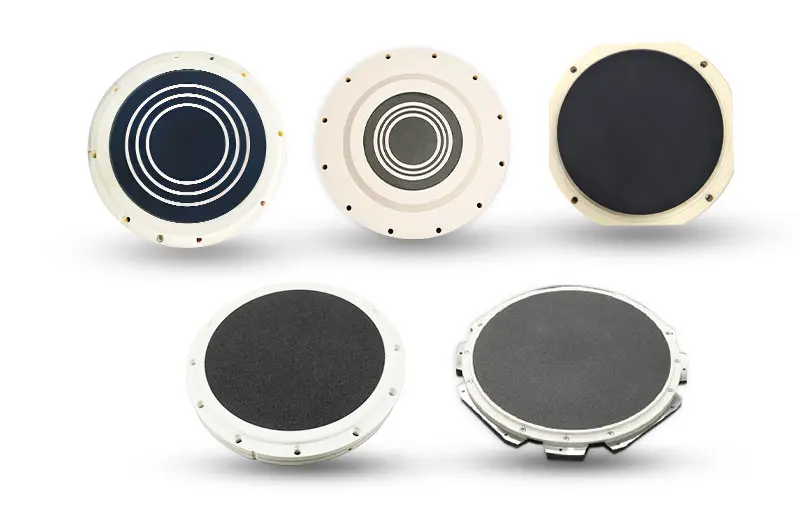

1. 真空チャック(Vacuum Chuck)
真空チャックは、半導体製造プロセスでウェーハを固定・搬送するための重要部品で、高性能セラミックス(ファインセラミックス)で製造されています。表面は高い平坦度と優れた熱安定性を持ち、高温・真空・強い腐食性環境下でも安定した吸着性能を維持します。これにより、ウェーハの滑りや汚染を効果的に防止します。
真空チャックは、露光、エッチング、薄膜堆積などの装置で使用され、ウェーハ加工の位置精度とプロセスの一貫性を確保します。
真空チャック(Vacuum Chuck)2. ウェーハ搬送アーム

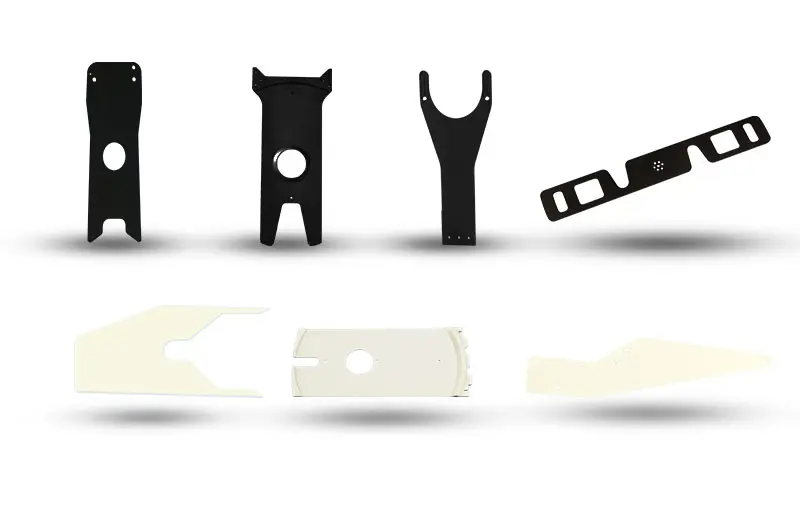

ウェーハ搬送アーム は、半導体自動化搬送システムにおける重要な構成部品で、超清浄環境下でウェーハを安定かつ効率的に搬送するために使用されます。本製品は、高剛性で耐腐食性に優れたセラミックス(ファインセラミックス)で製造されており、優れた機械的強度と耐摩耗性を備え、高頻度作業においても長期間安定した運転を維持します。
設計においては軽量化と高精度を両立しており、マイクロメートル単位での精密な位置決めが可能です。ウェーハ加工装置や封止・テスト工程で使用され、生産ラインの効率向上と稼働安定性の最適化に貢献します。
ウェーハ搬送アーム3. フォーカスリングとエッジリング(Focus Ring / Edge Ring)
フォーカスリングとエッジリングは、ウェーハの周縁部に設置され、エッチングチャンバー内のプラズマ分布を調整し、ウェーハのエッジを保護します。アルミナ(酸化アルミニウム)や窒化ケイ素などのセラミックスは、高い硬度と耐腐食性により、高エネルギーイオンの衝撃に耐えつつ、リング自体の寿命を延ばします。これらのリングは、エッチングの均一性を最適化し、ウェーハのエッジ欠陥率を低減することで、歩留まり向上と装置のメンテナンス頻度低減に貢献します。
4. アイソレーションリングと絶縁リング(Isolation / Insulating Ring)
アイソレーションリングと絶縁リングは、電極とチャンバー構造部材の間に設置され、電気絶縁および熱絶縁の役割を果たします。セラミックス材料は、高電圧プラズマ環境下でも絶縁性を維持し、アーク放電やプラズマリークを防ぎます。また、その耐熱性により長期使用でも安定した性能を保ちます。一般的な金属や低性能セラミックスに比べ、これらのセラミックリングは装置の故障率とメンテナンスコストを低減し、連続生産における信頼性の高い稼働を実現します。

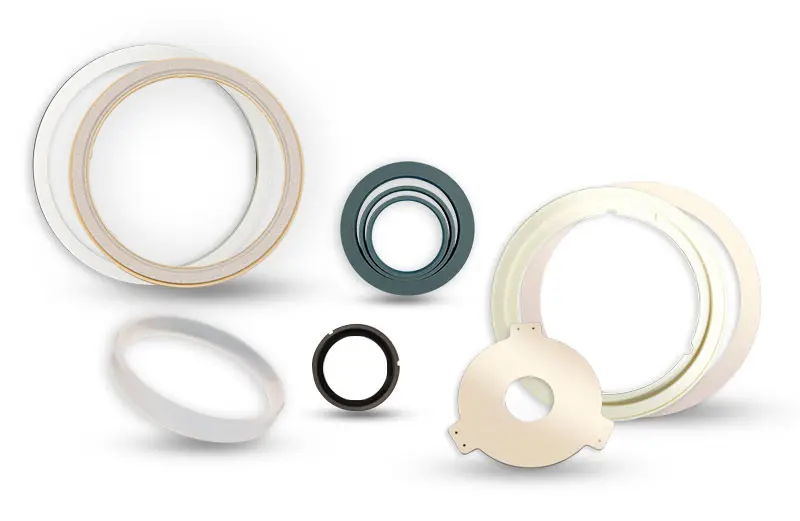

5. シールドリング(Shield Ring)
シールドリングは、チャンバーのエッジ部に配置され、ウェーハを高エネルギー粒子の直接衝撃から保護するとともに、チャンバー壁材のスパッタリングによる汚染を低減します。高耐腐食性セラミックスや複合セラミックスで製造されたシールドリングは、プラズマによる高エネルギー衝撃に耐え、部品寿命を延ばします。高性能セラミックシールドリングは、チャンバーのメンテナンス頻度を低減するとともに、ウェーハ表面の清浄度と生産ラインの安定性を確保します。
シールドリング(Shield Ring)

チップ封止とテスト工程におけるセラミック部品


1. セラミック基板(HTCC / LTCC)
セラミック基板は、パワー半導体、RFチップ、および高性能ICチップ封止における重要な支持材料です。高純度アルミナ、窒化アルミニウム、窒化ケイ素セラミックスは、低誘電率、優れた熱伝導性、寸法安定性を提供し、チップの高速信号伝送と放熱性能を大幅に向上させます。これにより、パワーデバイスの熱応力が低減され、デバイスの信頼性が強化されます。また、高密度封止において接続の安定性を確保し、工業用途で求められる高性能・高信頼性のチップ封止要件を満たします。
2. セラミックパッケージ(Ceramic Package)
セラミックパッケージは、高周波、RF、およびパワーチップ向けに適用されます。その耐高温性、低誘電損失、優れた気密性により、チップは環境湿気や化学的腐食から保護され、長期にわたる信頼性が確保されます。プラスチックパッケージと比較して、自動車電子や半導体などの高信頼性用途において優れた性能を発揮し、顧客のデバイス故障率低減に貢献します。
3. セラミックプローブカードとテストソケット(Ceramic Probe Card & Test Socket)
ウェーハテスト工程では、セラミックプローブカードとテストソケットが高剛性の支持と電気絶縁を提供し、テストピンの高精度位置決めと反復性を維持します。セラミックスの低熱膨張特性により、高密度テストや長時間運転でも安定性が保たれ、テスト誤差の低減、修理率の低下、生産効率の向上に寄与します。

半導体産業で常用されるセラミックス材料


アルミナ(Al₂O₃)
アルミナ(Al₂O₃)は、基礎的なセラミックス材料として、高い絶縁性、化学的安定性、優れた機械的強度を有しています。このため、真空チャック、搬送アーム、アイソレーションリング、フォーカスリングなどの重要部品に広く用いられます。高純度アルミナは高電圧電流を効果的に遮断でき、プラズマ環境下での長期連続運転にも耐えることができます。
ジルコニア(ZrO₂)
ジルコニア(ZrO₂)は、優れた靭性と耐摩耗性を備え、機械的摩擦や衝撃を受ける複雑な構造部品の応力に耐えます。エッジリング、シールドリング、その他摩耗しやすい重要部品に使用され、部品寿命の延長だけでなく、プロセスの連続性と歩留まりの安定化にも寄与します。
窒化アルミニウム(AlN)
窒化アルミニウム(AlN)は、優れた熱伝導性と低熱膨張係数を持ち、セラミックヒーターや放熱基板で重要な役割を果たします。熱を安定かつ均一に伝え、堆積やエッチング工程におけるウェーハの温度安定性を確保することで、熱応力や薄膜厚ムラのリスクを低減します。熱処理や高周波性能が要求されるパワーデバイスおよび高性能ICチップ封止において、窒化アルミニウムセラミックスは特に重要です。
窒化ケイ素(Si₃N₄)
窒化ケイ素(Si₃N₄)は、高い耐熱衝撃性と機械的強度を備え、フォーカスリング、エッジリング、および各種耐力構造部品に広く使用されます。エッチング装置のチャンバー内で高温とプラズマの長期衝撃に耐えながら、寸法精度と構造安定性を維持するため、高応力・高腐食性プロセス環境下で欠かせない材料です。
炭化ケイ素(SiC)
炭化ケイ素(SiC)セラミックスは、優れた熱伝導率、高硬度、化学的安定性、およびシリコンに近似した熱膨張係数を有し、半導体産業のウェーハ製造およびチップ封止工程で使用されます。真空チャック、ヒーターディスク、セラミックリングなどの重要部品の基盤材料として、高電力・高周波などの複雑な作動条件下でも安定した機械的性能と電気絶縁性を維持し、装置の耐久性とプロセス一致性を最適化することで、高歩留まりのチップ製造に貢献します。
ポーラスセラミックス(Porous ceramics)
ポーラスセラミックスは、アルミナ、炭化ケイ素、コーディエライトなどの高品質原料を主材とし、成形および特殊高温焼成プロセスで製造されます。当社では、お客様のニーズに応じて孔径サイズや気孔率をカスタマイズしたポーラスセラミックス製品を提供可能です。本製品は高い平坦度と平行度を持ち、均一で緻密な組織を有し、加工・修正が容易です。ウェーハ検査、切断、スクリーン印刷などの工程で広く活用され、グラインダー、ダイシング装置、洗浄装置などの半導体設備において、多様なサイズのウェーハおよび大型パネルの処理に不可欠な重要部品です。

おわりに


セラミックスは半導体産業において重要な役割を果たしています。ウェーハ製造工程では、プロセスの安定性とチャンバーの清浄性を確保し、封止・テスト工程では、信頼性の高い絶縁、放熱、および構造支持を提供します。つまり、セラミックスは単なる重要な構成部品にとどまらず、チップ製造と応用の信頼性を支える基盤材料であると言えます。
高性能な半導体セラミックスソリューションをご検討中の方は、ぜひJFMまでご連絡ください。当社は多種多様なセラミック部品の製造・カスタマイズに注力しており、確かな技術と信頼性の高いサポートを提供いたします。
