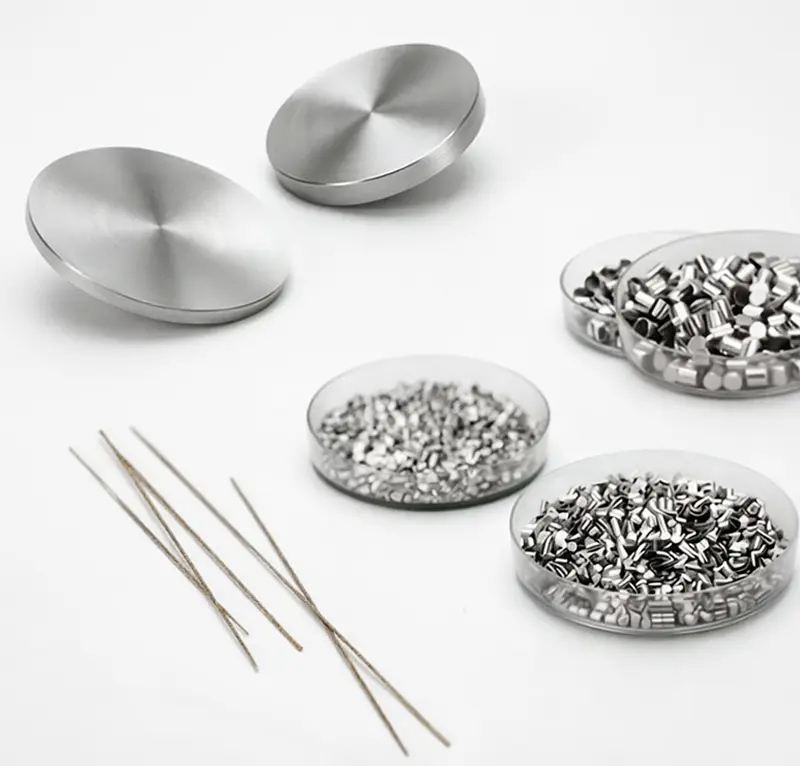

Platinum Sputtering Target

Platinum Sputtering Target
Platinum Sputtering Target
Platinum Sputtering Target
Platinum Sputtering Target
  •  Product Description

    Platinum targets are commonly used precious metal targets in high-precision thin-film deposition, suitable for electronic components operating in complex environments or under precise chemical conditions. Relying on platinum’s high melting point and stable chemical inertness, they are frequently used in the preparation of sensor electrodes, semiconductor storage layers and optical coatings. JFM provides guidance on selecting platinum targets, meeting customer requirements for film quality, process stability and long-term connection reliability.

 Key Features

Platinum targets are suitable for high-reliability electronic metallization and precision thin-film applications,offering the following characteristics:

  • High material purity
  • Good chemical stability and corrosion resistance
  • Good biocompatibility
  • Suitable optical properties

 Application Areas

Platinum targets are primarily used in the following thin-film deposition and electronic metallization applications:

  • Semiconductor industry: Semiconductor thin-film deposition,suitable for device structures and functional layers in transistors,capacitors,etc.
  • Optics and photovoltaics: Optical surface coating; preparation of thin film layers for photovoltaic devices
  • Biomedical Applications: Surface coating of medical devices to form protective layers or meet biocompatibility requirements

 Product Specifications

Parameter Category Capabilities & Features
Material System High-purity platinum sputtering targets
Physical Form Circular targets,rectangular targets; custom-shaped targets available to meet process requirements
Deposition Characteristics Stable sputtering behavior with good step coverage
Applications Semiconductor metallization,optical coating,protective layers for medical devices,and the fabrication of precision sensor electrodes
Compatible Processes Suitable for magnetron sputtering,DC sputtering and various vacuum thin-film deposition processes
Dimension Capabilities Suitable for the target mounting and process requirements of various mainstream PVD (Physical Vapor Deposition) systems

* For further product information and application support, please contact us
