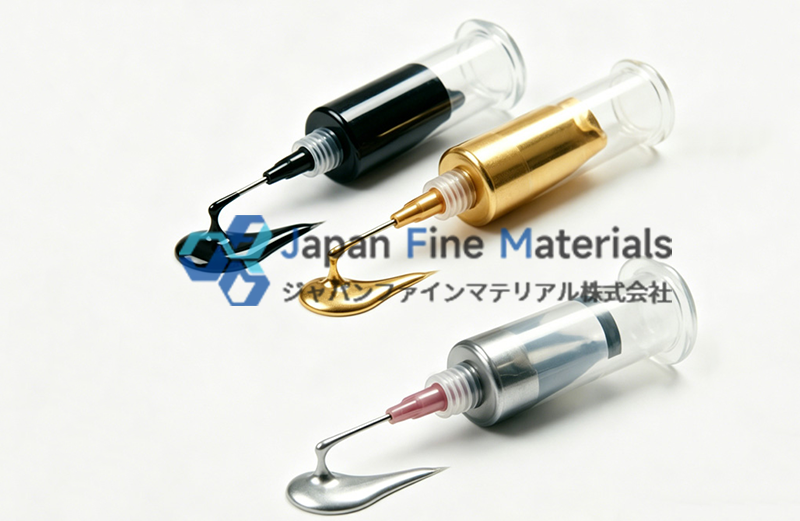

金属ペースト製造プロセスの完全ガイド

金属ペーストは、電子機器製造、太陽光発電、半導体パッケージングなどの分野において重要な機能性材料であり、その性能は最終製品の導電効率、安定性、信頼性に決定的な影響を及ぼします。特に、高精度印刷、 厚膜配線、および微細構造の導電層の形成においては、金属ペーストの粒子径制御、分散の均一性、およびレオロジー特性に対して、より高い要求が課されています。したがって、その製造プロセスを完全に理解することは、材料選定や生産管理において極めて重要な意味を持ちます。

金属ペーストとは

金属ペーストは、金属粉末と有機ビヒクル（有機キャリア）を混合して製造される機能性材料であり、その主な機能は、電子機器の製造工程において安定した導電層および導電経路を形成することにある。金属の導電特性と、印刷やコーティングなどのプロセスへの適合性を兼ね備えているため、加工可能な導電性機能材料に分類される。

金属ペーストの代表的な用途
•  半導体パッケージング（チップ間接続）
•  太陽電池の電極
•  タッチパネルの導電回路
•  LEDパッケージング材料
•  フレキシブル電子デバイス
用途の観点から見ると、この種の材料は主に電子回路、電極、およびパッケージ構造に使用され、信頼性の高い電気的接続機能を実現するために用いられます。

金属粉末の調製と選定

製造プロセスの出発点は、金属粉末系の選定と前処理であり、このステップは、その後の導電ネットワークの構築効率と安定性を直接決定づける。粉末は導電率に影響を与えるだけでなく、焼結挙動、接触抵抗、および使用時の安定性にも影響を及ぼす。

重要な管理項目は以下の通りです：
•  粒子径分布（D50およびD90）：充填密度と導電経路の形成効率に影響を与え、分布が広すぎると構造の不安定さを招きやすい
•  粒子形状（球状／板状／不規則形）：板状粉末は面接触の形成や抵抗の低減に有利だが、印刷適性（印刷性） が低下する傾向がある。球状粉末は流動性が高く、印刷性に優れるが、導電ネットワークは点接触が主となる。
•  表面酸化度：酸化層は界面抵抗を著しく上昇させ、特に銅系ではその影響が顕著である
•  純度グレード：ハイエンドの電子機器用途では、通常、マイグレーションや電気的特性のドリフトを回避するため、不純物金属充填率（含有率）の低さが求められる
一部の高度な信頼性が求められる用途では、耐酸化性の向上、界面の濡れ性の改善、および有機系における分散安定性の強化を目的として、表面改質や被覆プロセス（有機被覆、貴金属薄膜処理など）が導入されることもある。

配合設計とシステム構築

金属ペーストの性能は単一の成分によって決定されるものではなく、多相構造の相乗作用の結果である。配合設計の核心は、「導電性能－レオロジー挙動－硬化メカニズム」の動的平衡を実現することにある。
システム全体は通常、以下の3つの部分で構成される：

1. 金属フィラー系
導電ネットワークを構築する主体構造であり、その体積分率と積層方式が抵抗率のレベルを直接決定する。フィラー間の接触状態は、単なる含有量よりも重要である。

2. 有機キャリア系
樹脂、溶剤、および成膜系を含み、主に加工プロセスに必要な流動性とレオロジー特性を提供するとともに、印刷後の乾燥、樹脂の排出、および焼結過程における熱分解挙動を決定する。

3. 機能性添加剤
システムの安定性とプロセス適合性を調整するために使用される。例えば、分散剤は界面の相容性を改善し、チクソトロピック剤（水素化ヒマシ油、ポリアミドワックスなど）やレベリング剤は表面の均一性を最適化する。
実際の開発においては、印刷ウィンドウ、保存安定性、および焼結後の性能の一貫性を両立させるため、配合設計を実験による反復を通じて継続的に最適化・調整する必要がある。

混合・分散工程

この段階は、システムの均一性と安定性を決定づける中核的な工程であり、その本質は、金属粒子を凝集状態から安定した分散系へと変換することにある。

代表的なプロセスフローは以下の通りです：
•  低速予備混合：初期の湿潤を実現し、粉末の凝集リスクを低減
•  高せん断分散：軟性凝集構造を破壊し、粒子分布の均一性を向上させる
•  3ロールミル／サンドミル処理：系をさらに微細化し、粒子径分布と接触状態を最適化する
制御目標は単に均一に混合することだけでなく、より重要なのは安定した分散性を形成し、長期の保管および使用過程において粒子の再凝集や沈降が発生しないようにすることである。

粉砕と粒度制御

高精度電子機器の用途において、分散および粉砕を経たスラリーは、微細度プレート（Fineness of Grind Gauge）またはレーザー粒度計を用いて最大粒径と分布状態を測定し、微細印刷のプロセスウィンドウ要件を満たしていることを確認する必要があります。

主要な管理指標は以下の通りです：
•  粒径分布の狭窄能力：大粒子の割合を低減し、印刷の一貫性を向上させる
•  システムの粘度安定性：粉砕工程による構造破壊を回避する
この段階は、微細線幅印刷、微細回路形成、および高密度パッケージングの性能に著しい影響を及ぼします。

レオロジー制御と性能最適化

金属ペーストは典型的な非ニュートン流体であり、そのレオロジー挙動がプロセスウィンドウと適用加工範囲を直接決定します。

主なパラメータは以下の通りです：
•  粘度：印刷厚さと流動挙動を決定する
•  チクソトロピー性：静置安定性と施工後の復元能力に影響を与える
•  せん断応答特性：スクリーン印刷、コーティング、またはディスペンシングへの適合性を決定する
樹脂系の配合比率、溶剤の揮発速度、およびチクソトロピー系の構造を調整することで、加工性と形状保持性のバランスを実現できます。

ろ過および脱泡処理

完成品の包装前に精密ろ過と脱泡処理を行うことは、安定性と信頼性を確保するための重要な工程です。

主な役割は以下の通りです：
•  未分散の粒子や不純物を除去し、局所的なショートリスクを低減する
•  系内の気泡を除去し、焼結後の気孔欠陥を防止する
•  印刷エッジの一貫性とラインの完全性を向上させる
特に高精度な電子パッケージング用途においては、微細な気泡が導電経路の断線を招く可能性もあるため、この工程はハイエンドパッケージング用途において極めて重要です。

品質検査体制

金属ペーストの品質検証は、材料から製造可能な製品に至るまでの最終検証工程であり、その検査は通常、電気的特性、レオロジー、およびプロセス性能という3つの側面を網羅しています。

主な指標は以下の通りです：

量産体制においては、長期的な安定供給能力を確保するため、通常、これらの指標についてロット間の一貫性を管理する基準を確立する必要があります。

まとめ

金属ペーストの製造は、粉末の選定、分散プロセスからレオロジー調整に至るまで、複数の工程が連携して制御されるプロセスであり、各工程が最終的な導電性能と安定性に直接影響を及ぼします。実際の生産においては、プロセスパラメータのわずかな変動でも性能のばらつきが生じる可能性があるため、一貫性管理に対する要求は非常に高いものとなっています。
電子製品が高密度化・小型化に向かうにつれ、金属ペーストも、より高い導電性能、より安定したロット間均一性、そしてより精密な用途への適合性を追求する方向へと進化しています。これは単に材料性能の向上にとどまらず、製造プロセスの継続的な最適化の結果でもあります。
