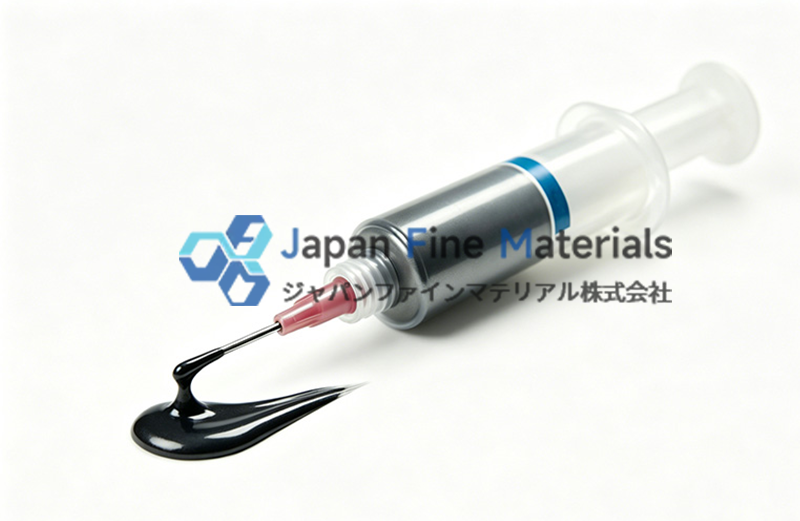

半導体パッケージングにおける白金ペーストの用途とは？

半導体パッケージングの高周波化・高出力化・小型化が進む中、従来の導電・接続材料では、複雑な使用条件下における安定性の要件を満たすことが難しくなってきています。特に、自動車用電子機器、光通信、パワーデバイス、センサー、および先進パッケージングの分野では、材料に対する耐熱性、耐酸化性、導電安定性、そして長期的な信頼性に対する要求がますます高まっています。
こうした背景のもと、白金ペーストはハイエンド半導体パッケージングにおける重要な材料の一つとなりつつあります。一般的な銀ペースト、銅ペースト、金ペーストと比較して、白金ペーストは高温環境、腐食性環境、および長期安定性の面で際立った性能特性を示しており、そのため信頼性が極めて高く求められるパッケージ構造に広く採用されています。
では、半導体パッケージングにおいて、白金ペーストには具体的にどのような用途があるのでしょうか？なぜ一部のハイエンドパッケージングでは依然として白金ペーストが不可欠なのでしょうか？本記事では、材料特性、応用シーン、および業界の発展方向といういくつかの観点から分析を行います。

白金ペーストとは？

白金ペーストは、白金機能相、無機結合相（通常はホウケイ酸塩ガラスやビスマス系ガラスなどのガラス材料）、および有機ビヒクル系から構成される厚膜ペースト材料です。、スクリーン印刷やディスペンシングによって成形され、高温焼結（通常850°C以上）を経て緻密な導電層を形成します。
配合設計においては、この種の材料はレオロジー特性と後続の熱処理挙動のバランスを同時に取り、特定のプロセス条件下で構造変換を完了させ、安定した物理的形態を維持できるようにする必要があります。
一般的に、白金ペーストの中核を構成する成分は以下の通りです：
•  白金機能相（導電性および耐熱性を付与）
•  有機キャリア系（スラリーのレオロジー特性を調整し、スクリーン印刷に使用される）
•  添加剤（分散剤、チクソトロピック剤など。印刷および焼結挙動を最適化するために使用される）
材料体系が比較的複雑であるため、白金ペーストは通常、最終構造の一貫性と安定性を確保するために、厳格なプロセス管理条件下で使用される必要がある。

半導体パッケージングにおける白金ペーストの主な役割

高温導電接続
多くのパワー半導体デバイスは、動作中に大量の熱を発生します。例としては、IGBTモジュール、SiC/GaNパワーデバイス、高出力LED、自動車用電子モジュールなどが挙げられます。
一般的な導電材料は、長期にわたる高温条件下で酸化、マイグレーション、または性能劣化を起こしやすいが、プラチナの融点は1768°Cと高く、高温の酸化環境下でも表面に緻密な酸化膜を形成せず、導電性を維持しやすい。そのため、白金ペーストの焼結後に形成される導電層は、高温動作条件下でも低くて安定した抵抗率を維持することができ、長期にわたる高温動作を伴うパワーデバイスのパッケージングに非常に適している。

厚膜電極材料として
セラミック基板パッケージにおいて、白金ペーストは厚膜電極の製造に頻繁に使用される。
例えば：
•  アルミナセラミックス
•  アルミニウム窒化物セラミックス
•  LTCC基板
•  HTCC基板
これらの基板は通常、高温での焼結が必要となるため、金属材料には非常に高い耐熱性が求められます。
白金ペーストは通常、850°C～1000°Cの範囲で焼結され、アルミナまたは窒化アルミニウム基板上に密着性の良い導電層を形成します。ただし、最適焼結温度はペーストのガラス組成や基板種に依存するため、具体的なプロセス条件は個別に評価する必要があります。
特に、センサーのパッケージングや高周波デバイスにおいて、この種の用途は非常に一般的です。

パッケージングの信頼性向上
半導体パッケージングにおける核心的な課題の一つは、デバイスが動作するかどうかではなく、どれだけの期間安定して動作し続けるかという点にあります。
多くのデバイスは実験室環境では良好な性能を示しますが、実際の使用環境下では、次のような影響を受けます：
•  熱衝撃
•  高温多湿環境
•  エレクトロマイグレーション
•  酸化・腐食
•  長期通電によるエージング
などの問題の影響を受けます。
白金ペーストは化学的性質が安定しているため、長期信頼性試験において一般的に良好な性能の一貫性を示し、特に以下の用途に適しています：
•  航空宇宙用電子機器
•  医療用電子機器
•  軍事用電子機器
•  産業用制御システム
•  新エネルギー車用電子機器
これらは、故障率に対して極めて厳しい要件が求められる業界です。

電子パッケージングにおける白金ペーストの応用

センサーの封止
多くの高温センサーやガスセンサーの内部では、電極や加熱構造の製造に白金ペーストが使用されています。
その理由は以下の通りです：
•  白金は酸化に強く
•  抵抗値が安定している
•  高温下での性能変動が小さい
•  長期にわたる動作寿命が長い
例えば、自動車の排気ガスセンサー、工業用温度センサー、およびMEMSデバイスなどにおいて、白金ペーストは一般的な材料として用いられています。

パワーモジュールのパッケージング
新エネルギー自動車や産業用自動化の発展に伴い、パワーモジュールには放熱性と耐熱性に対してより高い要求が課されています。
一部のハイエンドパッケージ構造において、白金ペーストは以下の用途に使用できます：
•  導電層
•  電極層
•  内部接続構造
•  高温相互接続領域
特にSiCデバイスにおいては、高い動作温度が一般的な材料の劣化を加速させますが、白金ペーストはパッケージ全体の寿命を延ばすのに役立ちます。

LTCC および HTCC パッケージ
低温同時焼成セラミックス（LTCC）と高温同時焼成セラミックス（HTCC）は、RF、通信、および自動車用レーダー分野における重要なパッケージング技術です。
これらのパッケージングプロセスでは高温焼結が行われるため、金属ペーストには以下の特性が求められます：
•  高温安定性
•  良好な密着性
•  導電性の一貫性
•  熱サイクル安定性
白金ペーストは、この種のプロセスにおいてすでに十分に実用化されています。

白金ペーストと他の導電性ペーストとの比較

より優れた耐熱性
銀ペーストや銅ペーストと比較して、白金ペーストは高温酸化環境下での抵抗率上昇やマイグレーションが生じにくく、長期通電時の安定性に優れる。
これは、長期にわたり高温で動作するデバイスにとって特に重要です。

優れた化学的安定性
プラチナは貴金属に属し、耐食性に優れています。
高湿度、高塩霧、あるいは化学腐食環境下においても、白金ペーストはより安定した性能を維持することができます。

故障リスクの低減
白金ペーストは高価であるが、高信頼性が求められるデバイスでは、材料故障によるトータルコスト（修理・交換・ブランド毀損等）が材料費を上回るケースが多い。
そのため、多くのハイエンドパッケージでは、単に材料価格を下げることよりも、長期的な信頼性を重視しています。

まとめ

半導体パッケージング分野において、白金ペーストは銀ペーストほど広く普及しているわけではありませんが、高温環境や高い信頼性が求められる状況、さらには特殊な条件下では、依然としてかけがえのない重要な価値を持っています。
厚膜電極からパワーモジュール、センサーから先進セラミックパッケージに至るまで、白金ペーストは、ますます多くのハイエンド電子デバイスにおいて、より安定した、より長寿命な動作性能の実現に貢献しています。
先進的なパッケージング技術の継続的な進化に伴い、白金ペーストは今後も高信頼性半導体アプリケーションにおいて重要な位置を占め続けるでしょう。
半導体パッケージング、厚膜回路、あるいは高温電子用途に適した高性能白金ペーストソリューションをお探しの方は、JFMまでご連絡くださいお問い合わせください。より専門的な材料サポートと技術サービスをご提供いたします。
