半導体パッケージングにおける金ペーストの用途

半導体パッケージングの分野において、材料システムは単なる接続媒体にとどまらず、デバイスの電気的性能の安定性、熱拡散効率、および長期的な信頼性に直接影響を与える中核的な構成要素である。パワーデバイス、RFデバイス、および光電子モジュールが、高電力密度、高周波応答、小型化の方向へと絶えず進化するにつれ、パッケージ構造は材料に対してより複雑な総合的な要件を課している。すなわち、優れた導電性を備えるだけでなく、熱管理能力、界面安定性、およびプロセス適合性も兼ね備えていることが求められる。
金ペーストは高温焼成（典型的な温度範囲は600°C～1000°C、セラミック基板の材質による）を経て、金粒子が表面拡散、ネック成長、緻密化の過程を経ることで、ほぼ連続した金属体に近い導電構造を形成します。この構造特性により、金ペーストは電気的および熱的性能において高い安定性を備えています。

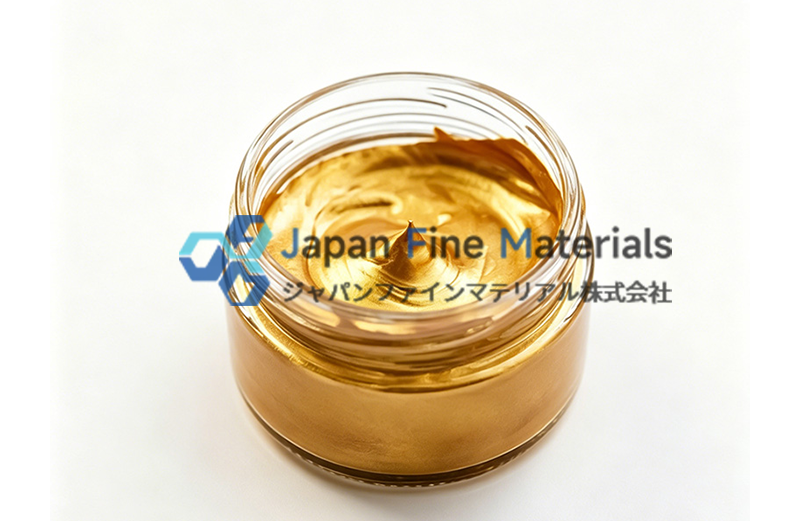

金ペーストとは？

金ペーストは、高純度金粉末（導電性機能相）、有機キャリア（溶剤および樹脂系）、ならびに無機／有機機能性助剤を複合させた導電性ペーストである。通常はペースト状で存在し、スクリーン印刷や精密ディスペンシングによってセラミック、シリコンウェハー、または金属基板の表面に塗布され、その後の焼結工程で緻密な金属接続層を形成する。
材料特性から見ると、 の金ペーストは厚膜ペースト（Thick Film Paste）系に属し、その成形および導電化プロセスは粉末冶金における焼結メカニズムに従いますが、その応用プロセス（スクリーン印刷など）は厚膜プロセスの範疇に属します。その主な特徴は以下の通りです：
•  非溶融接合メカニズム：溶融に依存せず、粒子の拡散と焼結によって導通を実現する
•  構造設計の自由度が高い：パターン形成プロセスにより、マイクロメートルレベルの構造制御が可能
•  高信頼性の金属経路：最終的にバルク金に近い連続的な導電構造を形成する
実際のエンジニアリング応用において、金ペーストの性能は金含有量だけでなく、粒子径分布の設計、有機系成分の揮発挙動、および焼結曲線の制御にも大きく依存するため、典型的な「プロセス・材料結合系」に属する。

金ペーストの材料と構造形成メカニズム

金ペーストの性能は、金属含有量そのものだけでなく、多成分の相乗作用に由来する。典型的な系は通常、以下の3つの核心的な要素を含む：

1. 金属相
•  高純度金粉末（マイクロメートル級／サブマイクロメートル級）
•  複数の粒径を配合した系を採用可能
•  導電性骨格および最終的な緻密構造を決定する

2. 有機キャリア
•  溶剤 + 樹脂 + 増粘系
•  印刷時のレオロジー特性を制御
•  パターンの安定性と乾燥挙動を決定する

3. 機能性添加剤
•  分散剤：金粒子の凝集を防止
•  レベリング剤：印刷の均一性を向上させる
•  焼結助剤：緻密化プロセスの最適化
焼結過程において、金ペーストは典型的な3段階の構造変化過程を経る：
•  粒子接触段階：金粒子が初期に堆積し、物理的な接触ネットワークを形成する
•  ネック成長段階：表面拡散により粒子間の結合が強化される
•  緻密化段階：空隙が減少し、連続した金属構造が形成される
最終的に形成される構造は、単なる粒子の堆積体ではなく、「焼結金属層」に近いものとなる。

チップ接合における熱管理の役割

チップ接合層は、パワー半導体パッケージにおける主要な熱伝導経路である。この構造における金ペーストの役割は、単に「チップを固定する」ことにとどまらず、より重要なのは安定した熱・電気結合界面を構築することであり、その中核的な役割は以下の通りである：

熱伝導経路の構築
•  焼結後に低気孔率の金属層が形成される
•  チップから基板への熱伝達効率の向上
•  局所的な熱蓄積の低減

機械的結合の安定性
•  金属間拡散により冶金結合界面が形成される
•  熱サイクル条件下でより安定した挙動を示す
•  界面疲労のリスクを低減

構造の一貫性の制御
•  印刷厚さの均一性に依存
•  焼結収縮挙動の制御
•  局所的な応力集中を回避

RFデバイスにおける低損失相互接続

RFおよびマイクロ波デバイスにおいて、材料の「電磁的挙動」は直流導電性よりも重要である。金ペーストの利点は、主に低損失相互接続構造を構築できる点にある。

低抵抗の信号経路
•  焼結後に連続した金属導体が形成される
•  接触抵抗と伝送損失の低減

信号インテグリティの向上
•  インピーダンスの急変を低減
•  高周波伝送の一貫性を向上

寄生効果を低減
•  粒子間の微小隙間を低減
•  局所的なインダクタンスの変化を抑制

セラミックパッケージの電極と界面挙動

セラミックパッケージングシステム（Al₂O₃、AlNなど）において、金ペーストは主に電極層や配線パターンの形成に使用されますが、その重要な課題は「金属-セラミック界面の適合」にあります。

電極パターンの形成
•  スクリーン印刷による複雑なパターンの実現
•  高精度な配線設計に対応
•  信号分布構造の構築に利用

界面結合メカニズム
•  機械的嵌合と表面濡れに依存
•  焼結後に安定した付着層を形成
•  表面処理に極めて敏感
•  金ペーストの焼結時の線収縮率は通常5%～12%の範囲にある
•  マスク設計時に補償量を確保する必要がある

MEMSおよび光電子デバイスのパッケージング用途

MEMSおよび光電子デバイスでは、材料に対して「微細スケールの制御＋低応力安定性」がより強く求められます。

代表的な応用例：
•  MEMS構造の電極接続
•  光電子チップの局所的な相互接続
•  ヒートシンクの接続経路の構築

重要な材料特性要件：
低応力特性
•  パッケージの変形リスクの低減
•  感応性の高い構造のずれの防止

局所的な制御可能な堆積
•  ディスペンシング精度が構造寸法を決定する
•  微小領域の機能設計に対応

熱安定性
•  長期的な寸法安定性を維持
•  熱ドリフトの影響を低減

まとめ

半導体パッケージングにおいて、金ペーストは導電接続に加え、熱伝導や局所的な構造形成の機能も担っています。チップ実装、電極形成、高周波相互接続といった重要な工程において、その性能は材料そのものだけでなく、プロセス全体の整合性や構造設計にも大きく依存しています。
パッケージングが高密度集積化および高信頼性の方向へと発展するにつれ、金ペーストの適用範囲は拡大し続けており、複雑なパッケージ構造におけるその役割はさらに際立つものとなるでしょう。
