はんだペーストとは？完全ガイド

はんだペーストとは何ですか？

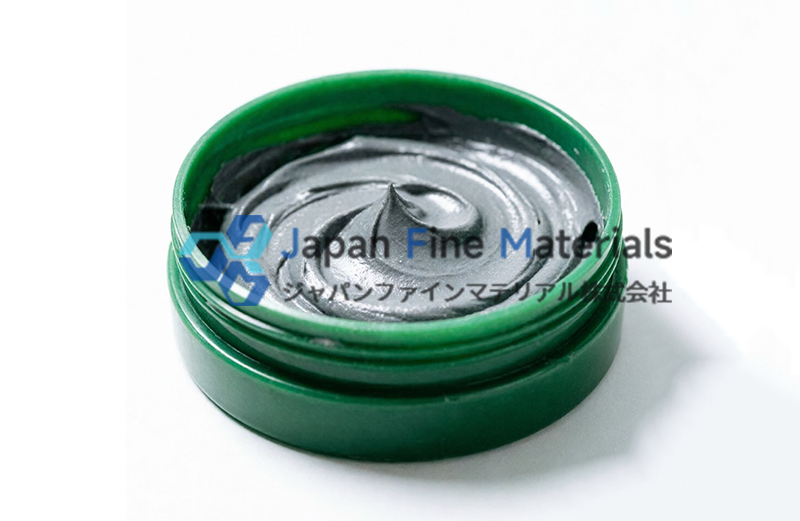

はんだペーストは、電子組立工程で使用される懸濁型複合機能材料であり、金属はんだ粉末がフラックス系に均一に分散して形成され、一定のチクソトロピー特性を示すペースト状の物質です。
表面実装技術（SMT）の工程において、 はんだペーストはステンシル印刷によってPCBのランド上に塗布され、はんだ付けの後、リフロー溶融したはんだと基板金属との間で反応が起こり、金属間化合物（ IMC、例：Cu₆Sn₅、Ni₃Sn₄）が生成され、信頼性の高い電気的および機械的接続が形成されます 。
プロセスの観点から見ると、 のはんだペーストの主な機能は以下の通りです：
•  制御可能なはんだ体積分布の提供
•  微細ピッチデバイスの実装ニーズへの対応
•  熱処理後に安定したはんだ接合構造を形成すること

はんだペーストの組成

はんだペーストは通常、2つの主要な機能系から構成されており、その性能は両者の相乗関係によって決まります。

1. 金属はんだ粉系
 のはんだペーストにおける金属はんだ粉末の質量比は通常85%～90%（体積比で約40%～60%）であり、具体的な比率は合金の密度と粒径分布によって異なります。一般的な合金体系には以下が含まれます：
•  SAC系（Sn-Ag-Cu）：鉛フリー電子機器製造に広く使用されている
•  Sn-Cu系：一部のコスト重視の用途に適している
•  Sn-Pb系：特定の産業分野やレガシープロセスで依然として使用されている
主な影響要因には以下が含まれます：
•  粒径グレード（Type 3 / Type 4 / Type 5 / Type 6）
•  粉末の真球度
•  酸化度の制御
•  粒子径分布の均一性
これらのパラメータは、印刷プロセスにおける転がり挙動や開口部の充填能力に影響を与えます。

2. フラックス系
フラックスは、はんだ付けの品質に影響を与える重要な要素であり、その機能には以下が含まれます：
•  金属表面の酸化層の除去
•  表面張力を低下させて濡れ性を促進する
•  リフロー工程における化学反応経路の安定化
•  残留物の形態を制御する
フラックスは通常、活性化剤、樹脂（ロジンまたは合成樹脂）、溶剤、および添加剤で構成されています。洗浄方法の違いにより、以下のように分類されます：
•  ノンクリーン系
•  水洗浄型システム
•  溶剤洗浄型システム

SMTプロセスにおけるはんだペーストの役割

はんだペーストは、SMTプロセスにおいて、はんだの定量移送媒体とはんだ接点の成形体という二重の機能を兼ね備えています。

1. ステンシル印刷段階

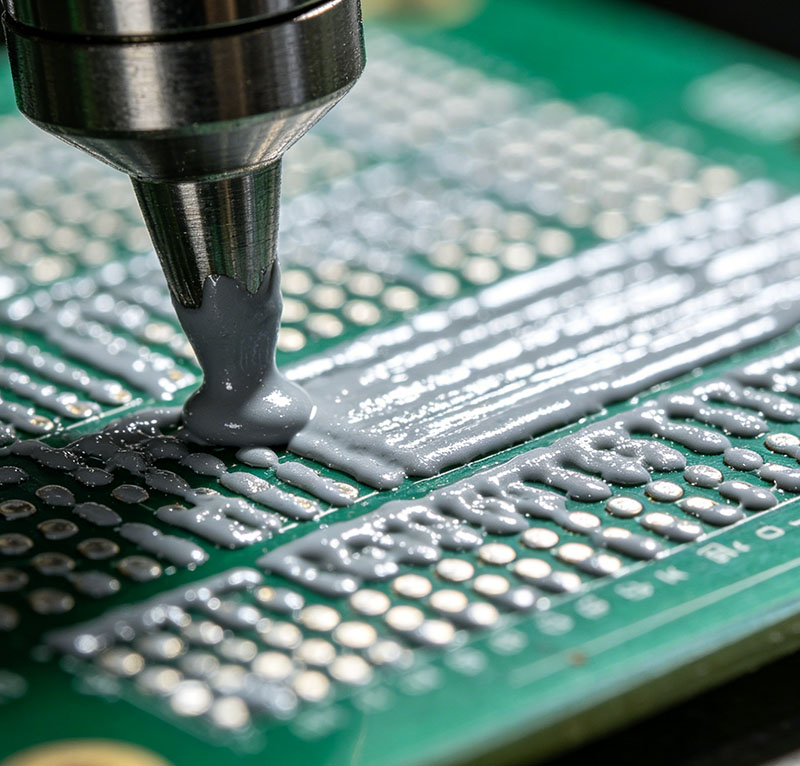

ステンシルの開口部を通じて はんだペーストの体積を制御し、設計図形に従ってPCBのランド上に均一に塗布されるようにする。この段階では主に以下の点に重点が置かれる：
•  印刷の充填完全性
•  離型性
•  エッジの鮮明さ
•  沈下抵抗性

2. 部品実装段階
はんだペーストは一定の初期付着力を提供し、電子部品が実装後にリフロー炉に入るまで位置を安定して維持できるようにします。
この付着力は物理的な作用によるものであり、構造的な固定ではありません。

3. リフロー工程
制御された温度曲線の下で、 はんだペーストは以下の過程を経ます：
•  溶剤の揮発
•  フラックス活性化
•  酸化物の除去
•  はんだ粉末の溶融
•  はんだがランドを濡らす
•  凝固してはんだ接点を形成
最終的に、電気的接続と機械的接続が相まって機能するはんだ接点構造が形成される。

はんだペーストの種類

はんだペーストの分類は通常、材料系、粒子径グレード、フラックス系の3つの観点から行われ、さまざまなSMTプロセス条件や製造工程の要件に合わせて選択されます。

1. 合金系による分類
これは最も基本的な材料分類方法であり、はんだ接点の機械的強度、熱疲労特性、およびプロセスウィンドウに直接影響を与えます。
•  SACシリーズ（Sn-Ag-Cu）：現在の鉛フリープロセスで一般的な体系であり、ほとんどの民生用電子機器および産業用電子機器の組立環境に適している
•  Sn-Cu系：構造が比較的単純で、コスト重視やはんだ付け性能の安定性が比較的求められない製品に多く用いられます
•  Sn-Pb系：特定の産業用機器や、すでに確立されたプロセス体系で多く使用されており、プロセスウィンドウの管理要件が比較的緩やかです

2. 粉末粒径グレード別
この分類は、微細ピッチ部品のプロセス適合性に直接影響を与えます。一般的なグレードには以下が含まれます：
•  Type 3：通常ピッチの部品に適しており、プロセスウィンドウが比較的広い
•  Type 4：中程度の微細ピッチ向け。印刷解像度と安定性のバランスが取れている
•  Type 5以上：高密度パッケージ（マイクロピッチBGA、ファインピッチQFNなど）向け

3. フラックスシステムの特性による分類
この分類は、はんだ付けプロセスの化学的挙動および後処理要件に影響を与えます。
•  ノークリーンタイプ：はんだ付け後の残留物が少なく、通常は追加の洗浄工程を必要とせず、民生用電子機器や大規模生産ラインに適している
•  水洗浄型：溶接後に残留物を洗浄する必要があるため、高い信頼性や高清浄度が求められる場面に適している
•  溶剤洗浄型：特定の製造工程や、残留物の管理に特別な要件がある製品構造に適しています
したがって、 はんだペーストのタイプは並列関係ではなく、多層的な意思決定構造となっています：
•  材料体系：基本性能を決定する
•  粒子径グレード：製造可能な精度を決定する
•  フラックス系：プロセスフローを決定する
•  用途：最終的な選定を決定する

はんだペーストの性能に影響を与える重要な要因

はんだペーストの実際の使用における性能は、通常、複数の要因が相まって決定されます：

1. レオロジー特性
粘度、チクソ指数、復元能力を含み、印刷後の形状安定性に影響を与えます。

2. 印刷適性
スクリーン設計、スクレーパーの速度および加圧条件と密接に関連しています。

3. リフロー適合性
はんだペーストの特性が、温度曲線（予熱ゾーン、恒温ゾーン、リフローゾーン）と適合していること。

4. 環境安定性
温度や湿度の変化は、ペーストの状態や開封後の使用可能期間に影響を与えます。

5. 保管条件
通常、低温での保管が必要であり、性能の一貫性を保つために使用前に常温に戻す処理を行う。

代表的な応用分野

はんだペーストは電子製造分野で幅広く利用されており、その使用シーンは主に各種表面実装およびハイブリッド実装プロセスに集中しています。分野によって、はんだ接合部の信頼性、熱特性、および長期安定性に対する重視点が異なります。

1. 民生用電子機器
携帯電話、パソコン、タブレット、ウェアラブルデバイスなどの製品のPCB組立に用いられます。この種の製品は通常、部品密度が高く、サイズが小さいという特徴があり、 はんだペーストの印刷精度や微細ピッチへの適応性に対して一定の要件が求められ、同時に量産における一貫性管理も満たす必要があります。

2. 自動車用電子システム
ECU、センサー、車載制御モジュールなどの構造に用いられます。この分野では、長期使用における安定性、例えば温度変化や振動環境下でのはんだ接合部の保持能力、および構造全体の信頼性がより重視されます。

3. 通信・ネットワーク機器
ルーター、基地局、RFモジュールなどの製品に適用されます。この種の回路は通常、高周波信号の伝送を伴うため、信号性能への潜在的な影響を低減するために、はんだ接点の一貫性やフラックス残留の制御が重視されます。

4. 産業用制御・電源機器
産業用制御基板、電源モジュール、駆動システムなどの用途に使用されます。この種の用途では、長期稼働におけるはんだ接合部の構造的安定性、および負荷条件下での熱適応能力がより重視されます。

5. LEDおよび光電子アプリケーション
LED基板や光電子部品のパッケージングに適用されます。構造が比較的コンパクトで発熱が集中するため、はんだ接点の均一性や熱伝導経路の一貫性に対して一定の要件が求められます。

結び

はんだペーストは、電子機器製造において単なる材料であるだけでなく、設計と製造プロセスを結びつける重要な媒介でもあります。その性能は、材料体系、プロセスウィンドウ、および生産環境の総合的な適合度によって決まります。その構造と挙動メカニズムを理解することは、SMT生産全体の安定性と一貫性を向上させるのに役立ちます。
さまざまな電子組立プロセスに適したはんだ材料や技術サポートソリューションをお探しの場合は、JFMまでお問い合わせいただければ、詳細資料やアプリケーションに関するアドバイスをご提供いたします。

FAQ

はんだペースト検査とは何ですか？
はんだペースト検査（SPI）は、PCB上のはんだペーストの印刷品質を検査するための工程です。主に、 のはんだペーストの体積、高さ、位置が要件を満たしているかどうかを検査します。

のはんだペーストの使い方とは？
はんだペーストは通常、ステンシルを介してPCBのランドに印刷され、その後、部品の実装が行われます。その後、リフロー炉で溶接が完了します。

のはんだペーストはどのような用途に使われますか？
はんだペーストは、電子機器製造においてPCBと電子部品を接続するために使用されます。リフロー工程において、電気的および機械的な接続を形成します。

はんだペーストはどのように機能するのですか？
はんだペーストは加熱されると、まずフラックスが作用して酸化物を除去し、その後、金属粉末が溶融してはんだ接点を形成します。冷却後、安定した接続が形成されます。

のはんだペーストは、はんだごてで使用できますか？
小規模な修理では、はんだごてと「 」はんだペーストを併用することも可能ですが、はんだ付けの品質はリフローはんだ付けほど安定しないため、量産現場では通常この方法は採用されません。

はんだペーストには有効期限がありますか？
有効期限があります。主に保管温度と期間の影響を受けます。期限を過ぎると、プリントやはんだ付けの性能が低下する可能性があります。

はんだーストのペ選び方は？
主に合金の種類、粒子径、およびプロセス要件によって決まります。通常、PCBの構造やはんだ付け条件に合わせて選択する必要があります。
