のAuSnはんだが、半導体パッケージングの信頼性をどのように向上させるか

はじめに

高信頼性電子デバイスが、高出力、高周波、および微細化へと進化し続ける中、パッケージング材料の重要性はさらに高まっています。特に光通信、パワー半導体、高周波電子機器などの分野において、パッケージングは単なる保護構造にとどまらず、デバイスの熱特性、電気的特性、および長期安定性を直接決定づける要素となっています。
 のAuSnはんだは、その安定した冶金特性と優れた総合性能により、 を通じてハイエンド半導体パッケージング分野で徐々に採用が進んでおり、チップ実装や気密パッケージングなどの用途において重要な役割を果たしています。

のAuSnはんだとは？

AuSnはんだとは、通常、金・スズ合金系のろう材を指し、その中で最も一般的なのはAu80Sn20共晶合金である。この合金は278℃前後で共晶反応を起こし、固体から直接液体に変化します。凝固後に形成される金属間化合物相は主にAu5Sn（ζ相）とAuSn（δ相）であり、そのうちAu5Snは初生相、AuSnは共晶中の第二相であるため、組織構造の点で従来のはんだ（スズ基）の「固溶体＋共晶組織」という形態とは異なります。
材料特性の観点から、 AuSnはんだがハイエンドパッケージング分野で広く採用されている主な理由は、以下の核心的な特徴によるものです：
•  高融点系：共晶点が約280℃であり、高温の動作環境やその後の二次リフロー工程に適している
•  安定した金属間化合物構造：凝固後の組織が安定しており、著しい拡散による変化が生じにくい
•  優れた熱安定性：長時間の高温条件下でも性能の一貫性を維持できる
•  良好な機械的強度とクリープ抵抗性：頻繁な熱サイクルが求められる用途に適している
•  空洞形成傾向が低い：パッケージの信頼性向上に寄与する

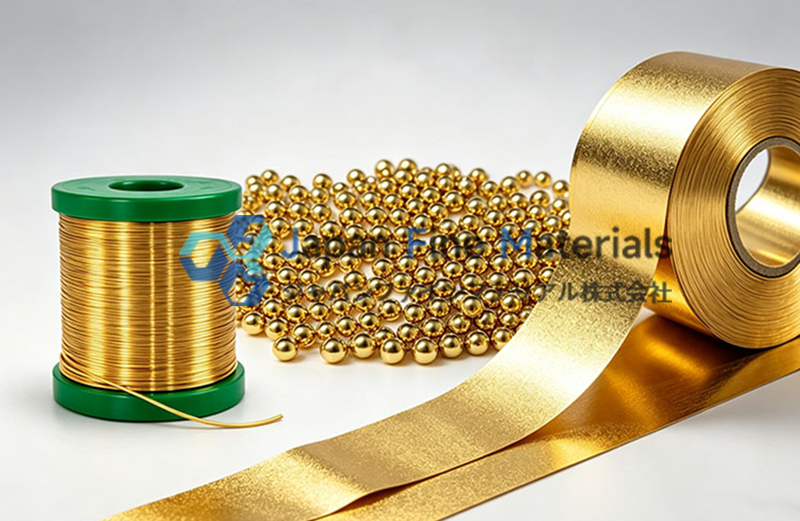

実際のエンジニアリング用途において、 AuSnはんだは通常、単一の形態で使用されることはなく、パッケージングプロセスの要件に応じてさまざまな形態に加工されます：
•  成形済みはんだシート：高精度なチップ実装や平面接続に使用される
•  はんだテープ：連続はんだ付けや構造化されたはんだ付け経路に適している
•  はんだペースト：複雑な構造や自動印刷プロセスに適しています
また、AuSn系はフラックスへの依存度が低く、フラックスレスはんだ付けさえ可能であるため、オプトエレクトロニクス、RFデバイス、および半導体の気密パッケージにおいて明らかな利点があり、残留汚染のリスクを効果的に低減し、パッケージの清浄度と長期安定性を向上させることができます。

半導体パッケージングに高信頼性材料が必要な理由

半導体パッケージは、デバイスと外部環境との間の重要な界面に位置しており、その役割は単に機械的に固定するだけでなく、熱管理、電気的相互接続、および環境からの隔離にも及ぶ。
実際の応用において、パッケージング材料は通常、以下の課題に直面する：
•  長時間の高温動作環境
•  高周波スイッチングによる熱サイクル応力
•  異なる材料間の熱膨張係数の不一致
•  微細化構造による応力集中
•  高湿度または腐食性環境の影響
従来のはんだは、長期にわたる熱サイクルや高温の動作条件下で、界面疲労、空洞の拡大、または酸化による故障が生じやすく、その結果、デバイス全体の寿命に影響を及ぼします。
そのため、ハイエンド用途では、材料体系はより高い融点、より高い安定性、およびより低い拡散速度の方向へと進化する傾向にあり、 、AuSnはんだはまさにこうしたニーズを背景に広く採用されています。

半導体パッケージングにおけるAuSnはんだの主な利点

1. 優れた熱伝導性
AuSn合金は高い熱伝導率を有しており、パワーデバイスやオプトエレクトロニクスデバイスにおいて、チップと基板間の熱抵抗を効果的に低減することができます。
レーザー、RFモジュール、パワーMOSFET（金属酸化物半導体電界効果トランジスタ）などの用途において、熱が迅速に放散されないと、デバイスの性能低下に直接影響を与え、さらには故障を引き起こすことさえあります。 、AuSnはんだは安定した熱伝導経路の形成に寄与し、適切な設計の下で全体的な放熱性能を向上させます。

2. 優れた機械的信頼性
金属間化合物の構造が安定しているため、AuSnはんだ接合部は熱サイクル環境下において、クリープ速度が低く、高い耐疲労性を発揮します。
航空宇宙や自動車用電子機器など、長期にわたり使用される場面において、この安定性は特に重要です。低融点はんだ系（SnPbやSACなど）と比較して、 のAuSnはんだは、高温環境下において、微細組織の粗大化速度および金属間化合物の成長速度がより低いという特性を示します。

3. 優れた気密封止性能
光通信モジュール、MEMSデバイス、および一部のセンサーにおいて、気密封止はデバイスの寿命を保証するための重要な条件である。
AuSnはんだは凝固後に緻密な構造となり、気孔率が低いため、適切なはんだ付けプロセスと界面設計と組み合わせることで、水蒸気や酸素の浸透経路を効果的に低減し、気密封止の信頼性を向上させることができます。
そのため、TOパッケージや光電モジュールのパッケージングにおいて、広く使用されているシール材料の一つである。

4. フラックスレスはんだ付けプロセスの対応
AuSnはんだは、共晶温度以上において金またはニッケルめっき層に対して良好な濡れ性を示し、通常、フラックスレスはんだ付けが可能である。
この点は、高い清浄度が要求される封止において特に重要である。なぜなら、フラックス残留は以下のような問題を引き起こす可能性があるからである：
•  イオン汚染
•  電気的特性のドリフト
•  長期信頼性の低下
オプトエレクトロニクスや高周波デバイスにおいて、フラックスレスプロセスはパッケージングの一貫性と長期安定性を大幅に向上させることができます。

半導体パッケージングにおけるAuSnはんだの代表的な用途

AuSnはんだは、主に信頼性や熱性能が厳しく求められるパッケージ構造に適用されます：

これらの用途に共通する特徴は、故障に対する許容度が極めて低く、かつ動作環境が複雑であることです。

AuSnはんだと従来のはんだの比較

エンジニアリングの観点から見ると、異なるはんだシステムの差異は、本質的には材料システムの設計目標の違いによるものです。従来のはんだはプロセス適合性を重視するのに対し、AuSnは高い信頼性と過酷な使用条件における安定性をより重視しています。

1. 融点と動作温度範囲
従来のはんだ（SnPb / SAC）
•  融点が低い（約183°C～217°C）
•  中低温の電子機器組立に適している
•  プロセスウィンドウが広く、量産に適している
AuSnはんだ
•  共晶融点は約280°C
•  高温パッケージングプロセスに適している
•  高出力および高温使用環境にさらに適している
AuSnはより高温向けの材料体系であるため、汎用的な民生用電子機器の代替には適さない。

2. 長期信頼性と組織の安定性
従来のはんだ
•  長期的な熱サイクル下で金属間化合物が継続的に成長する
•  脆化や界面疲労が生じやすい
•  高温環境下で性能の低下が顕著
AuSnはんだ
•  安定した金属間化合物構造（AuSn系）を形成
•  クリープ速度が低い
•  熱サイクル安定性がより高い
AuSnは、長寿命・高信頼性が求められる用途において明らかな優位性を持つ。

3. 熱伝導性と熱管理能力
従来のはんだ
•  熱伝導能力は中程度
•  経年劣化に伴い性能が低下
•  空洞発生のリスクが高い
AuSnはんだ
•  高い熱伝導率
•  界面安定性が良く、熱抵抗の変化が小さい
•  高電力密度のチップに適している
AuSnは、持続的な高熱流密度の環境により適している。

4. プロセス依存性と実装の難易度
従来のはんだ
•  フラックスを使用可能
•  プロセスの許容誤差が大きい
•  大規模な自動生産に適している
AuSnはんだ
•  多くの場合、フラックスレス工程
•  表面の清浄度に対する要求が高い
•  より厳格な温度曲線制御が必要
AuSnプロセスは参入障壁が高いが、一貫性はより優れている。
AuSnは、従来のはんだのアップグレード版ではなく、半導体のハイエンドパッケージングシステムに向けた構造材料の一分野である。

AuSnはんだの選定方針

AuSnはんだの選定にあたっては、単なる材料の置き換えではなく、パッケージ構造、熱設計、およびプロセス能力を総合的に考慮する必要があります。用途によってはんだの形態や性能に求められる重点が大きく異なるため、通常はいくつかの重要な観点から判断を行います。

1. パッケージ構造とサイズの適合性
小型・高精度のチップ実装（レーザーやRFデバイスなど）では、厚さの均一性と界面の一貫性を確保するため、AuSnの成形済みはんだシートが好まれる。一方、構造が複雑であったり、局所的な濡れ性が求められる場面では、はんだペーストやはんだテープの方が適している場合がある。

2. 熱管理の要件
デバイスの電力密度が高い場合、はんだの熱伝導経路の連続性と界面熱抵抗の制御を優先的に考慮する必要があり、この際、材料の均一な広がりと空隙率の制御が特に重要となる。

3. パッケージの信頼性グレード要件
航空宇宙や長寿命の産業用途では、長期的な熱サイクル下でも構造に著しい劣化が生じないよう、通常、安定性の高い共晶系Au80Sn20が優先的に選択される。

4. プロセス互換性
これには、リフロー装置の能力、真空環境への対応状況、および基板のめっき体系（Au/Ni/Au構造など）が含まれます。これらの要因は、はんだが安定して濡れ性を発揮できるか、あるいは界面欠陥が生じやすいかを直接決定づけることがよくあります。
総合的に見ると、 、AuSnはんだの選定は、単一の材料パラメータの比較というよりも「システム工学的な意思決定」に重きを置いており、性能、構造、プロセスの間でバランスを見出す必要がある。

まとめ

高信頼性の半導体パッケージングシステムにおいて、材料の選択はしばしばデバイスの性能の上限を決定づける。 のAuSnはんだは、その優れた熱安定性、機械的信頼性、および気密性能により、オプトエレクトロニクス、パワーデバイス、およびハイエンドパッケージング分野における重要な接合材料の一つとなっている。
過酷な環境下で長期にわたり安定して動作することが求められる電子システムにおいて、AuSnはんだ材料を適切に選択することは、製品の信頼性と寿命に直接影響を与えます。
