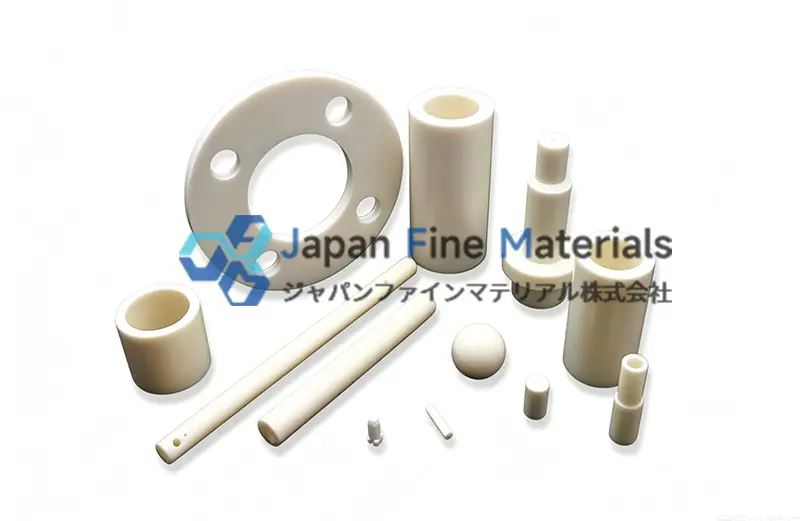

カスタムアルミナセラミック部品：設計から納品まで

はじめに

産業用設備、半導体製造、パワーエレクトロニクス、さらには高温・高腐食性といった過酷な使用環境において、標準化された部品では実際の使用要件を満たすことが難しい場合が多くあります。設備の集積度やプロセスの複雑さが高まるにつれ、カスタムアルミナセラミック部品は、重要な箇所における最適なソリューションとして徐々に定着しつつあります。

汎用セラミック製品とは異なり、カスタムアルミナセラミック部品は通常、構造強度、寸法精度、材料性能、および長期安定性を同時に満たす必要があり、その適用結果は事前の設計判断と製造プロセスの管理に大きく依存します。単に「材料が高温耐性・耐摩耗性がある」という単一の特性のみに基づいて設計すると、実際の使用において、設計の不合理さ、加工の制御不能、あるいは寿命基準未達といった問題が露呈しやすくなります。

したがって、カスタムアルミナセラミックスは単なる加工行為ではなく、設計評価、材料選定、製造プロセス、品質管理から最終納品に至るまでを貫くシステムエンジニアリングである。この一連のプロセスを理解することは、カスタムプロジェクトの成功を確実にするための基礎であり、エンジニアや調達担当者が意思決定段階で注視すべき核心でもある。

カスタマイズの起点：企業のニーズ確認

カスタムプロセスの第一歩は、顧客のニーズを包括的に収集し、確認することです。この段階では、単に図面や寸法要件を受け取るだけでなく、メーカーの立場から主体的に関与し、顧客のニーズを実行可能な生産計画へと変換します。具体的な作業内容は以下の通りです：

• 使用環境の分析：温度範囲、湿度、腐食性媒体、電気的特性などを分析し、使用中の部品の安定性と信頼性を確保します。

• 性能指標の確認：耐摩耗性、絶縁性、耐熱性、化学的安定性など。カスタム案において機能とコストを正確にマッチングさせます。

• 寸法および組立要件：重要寸法、公差要件、および全体的な組立における部品の位置決め方法。

• 文書および情報の確認：お客様から提供された図面、3Dモデル、技術仕様書、または使用条件説明書に基づき、完全な要件ファイルを作成し、追跡可能な顧客要件記録を確立することで、その後の設計審査および生産の根拠とします。

この段階を通じて、私たちは「顧客が何を必要としているか」を明確に把握するだけでなく、「どのように実現するか」も明確にし、カスタムプロジェクトの円滑な実行に向けた強固な基盤を築きます。

設計および実現可能性審査

顧客の要件を確認した後、設計および実現可能性審査の段階に入ります。これは、カスタムアルミナセラミックス部品が円滑に生産され、性能要件を満たすことを保証するための重要な工程です。

メーカーとして、当社は顧客から提供された設計案について、部品の構造形状、寸法公差、肉厚、穴径分布、組み付けインターフェースなどを含め、包括的な分析を行います。審査内容は通常、以下の側面を網羅しています：

構造の製造可能性
成形や焼結の過程で亀裂や変形が生じやすい、極薄肉、鋭角、複雑な内部空洞が部品に存在しないかを確認します。
過度に長い、あるいは薄い部位については、部品の強度と安定性を確保するため、補強や構造の最適化を提案します。

応力および破損リスクの評価
経験データや有限要素解析を用いて、焼結および使用過程における部品への応力状況を予測します。発生しうる応力集中領域を事前に特定し、面取り、丸み付け、または補強リブなどの最適化案を提案します。

寸法および公差の適合性
お客様の設計における重要寸法および公差が、当社の既存の加工能力の範囲内にあるかどうかを評価し、必要に応じて合理的な調整を提案します。
機能上重要な寸法と重要でない寸法を区別し、精度を最も重要な部位に集中させると同時に、全体的なコストを管理します。

成形プロセスへの適合性
設計が成形方法（プレス成形、射出成形、押出成形など）に適しているかどうかを判断します。複雑な部品については、分割成形や金型の最適化を提案し、部品の成形成功率を確保します。

顧客との最適化案に関する協議
審査結果を専門的なフィードバックとしてまとめ、顧客と最適化案について協議し、修正案が製造上の実現可能性を満たしつつ、最終的な性能に影響を与えないことを確保します。

上記の審査手順を通じて、当社は部品の製造可能性を保証するだけでなく、設計段階から手直しリスクを低減し、カスタムアルミナセラミックス部品がその後の焼結、仕上げ加工、組立工程において円滑に実現されることを確保します。

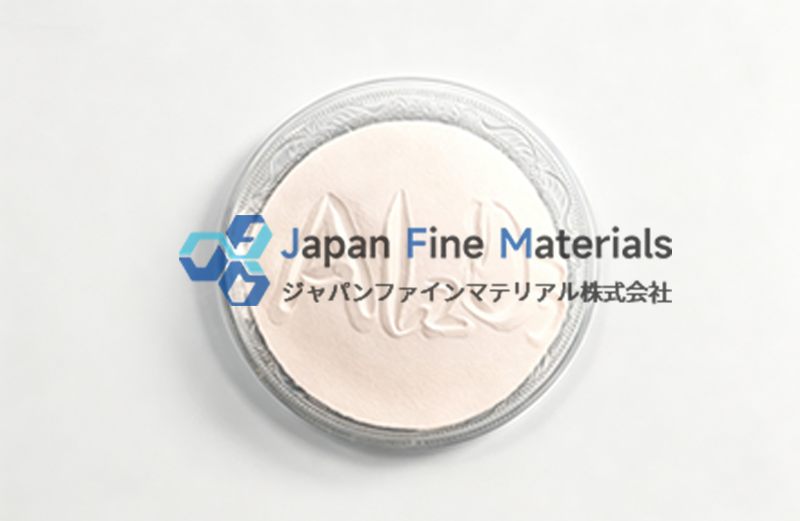

アルミナグレードの選定

カスタムアルミナセラミックス部品において、材料グレードの選択は、性能、コスト、加工難易度に直接影響します。当社は、部品の機械的強度、耐摩耗性、熱安定性の要件に基づき、適切なアルミナ含有率のグレードを選定します。市場で一般的に見られるアルミナグレードには、92％、95％、96％、99％などがあり、それぞれに特定の用途上の利点と限界があります。高純度アルミナは、耐熱性、耐食性、電気絶縁性能において優れた性能を発揮しますが、すべてのプロジェクトで最高グレードを選定しなければならないわけではありません。

材料選定にあたっては、以下の点を総合的に考慮します：

• 部品が高温電気絶縁や半導体装置に使用される場合、99％の高純度アルミナは通常より優れた備えています、高温電気絶縁性能と化学的安定性を。
• 一般的な耐摩耗用途や機械的支持構造の場合、95％～96％のアルミナで通常はことができ要件を満たす、コストも抑えやすくなります。
• 複雑な形状や精密な孔を持つ部品については、材料グレードを適度に下げることで、歩留まりの向上と加工リスクの低減につながります。

特殊な用途については、部品ごとに配合を最適化します。これには以下が含まれます：

• 焼成助剤の比率をし、最適化することで、調整結合剤系を焼結の緻密化と成形安定性の両立を図る
• 粒度分布を最適化し、焼結後の機械的特性を改善する
• 加工の実現可能性とコストの両立を図るため、組成を適度に微調整する

要するに、カスタムアルミナセラミックス部品を製造する際、材料の選択は用途の要件を最優先とし、単に高純度を盲目的に追求すべきではありません。当社のエンジニアは、性能、加工性、コスト、信頼性の間で最適なバランスを見出します。

成形と一次加工

材料と設計案が確定した後、部品は成形段階に入ります。これは、カスタムプロセス全体において、設計意図を実物へと具現化する重要な工程です。構造や寸法が異なる部品に対して、等静圧成形、プレス成形、射出成形、押出成形など、最適な成形方法を採用します。この段階では、以下の工程を重点的に管理します：

ブランク調製
• アルミナ粉末と結合剤を所定の比率で均一に混合し、粒子分布を均一にして、局所的な密度の不均一を回避します。
• 混合物に真空脱気処理を施し、混入空気を減らし、その後の焼結時に気孔が生じるリスクを低減します。

素地の成形
• 部品の複雑度に応じて、プレス成形または射出成形プロセスを選択し、粉末を予備形状に成形します。
• 複雑な構造や薄肉部品については、分割設計や補助支持設計を行い、成形工程中に部品が変形したり割れたりしないようにする。

寸法余裕と仕上げ
• 素地に焼結収縮の余裕を持たせ、経験データや試焼結果をもとに予測を行い、焼結後の寸法が近づくようにします目標値に。
• 重要な表面に対して予備的な仕上げを行い、バリ、はみ出し、または金型跡を除去し、その後の焼結および仕上げ加工のための良好な基礎を整えます。

品質の初期検査
• 成形後の素地に対して外観検査を行い、明らかな亀裂、気孔、または位置ずれがないことを確認する。
• 重要な寸法について抜き取り検査を行い、素地の寸法が許容範囲内にあることを確認し、次の焼結工程に向けた安定した基盤を築く。

こうしたきめ細かな作業を通じて、部品の構造的完全性を確保しつつ、その後の焼結および仕上げ加工の段階に向けた強固な基盤を築くことができます。成形工程の精度と安定性は、カスタム部品の歩留まりや最終的な性能に直接影響を与えるだけでなく、製造メーカーの専門能力を如実に表すものでもあります。

焼結工程と寸法管理

焼結工程は、カスタムアルミナセラミックス部品の製造において最も重要な工程の一つであり、部品の密度、機械的特性、および最終寸法の安定性を直接決定します。メーカーとして、当社はこの工程において厳格な工程管理と多段階の検査を実施し、すべてのカスタム部品がお客様の要件を満たすことを保証しています。

焼結前の準備
本格的な高温焼結に入る前に、素地に対して以下の処理を行います：
• 寸法調整：材料グレードや部品構造に基づき、焼結収縮の余裕を確保し、最終寸法を確実に制御できるようにします。
• 乾燥処理：素地の水分を完全に除去し、焼結工程での亀裂や気孔の発生を防ぎます。
• 予熱試験：複雑な構造や薄肉部品に対して低温での予備焼成を行い、内部応力集中のリスクを低減します。

焼結プロセスの制御
当社はカスタマイズされた焼結曲線を採用し、温度と雰囲気をリアルタイムで監視しています。主な制御ポイントは以下の通りです：
• 昇温速度：特に大型または複雑な部品において、素地の熱応力が過大にならないよう、緩やかに昇温させます。
• 保温段階：最高温度域で一定時間維持し、アルミナ粒子の十分な緻密化を確保します。
• 冷却速度：冷却速度を制御し、熱応力による亀裂や反りを防止します。

寸法および形状公差の管理
• 収縮率の計算：アルミナ材料はグレードや配合によって収縮率が異なるため、実際の試焼データに基づいて素地の寸法を計算・調整します。
• 複雑な構造への対応：孔、溝、または薄肉構造を持つ部品については、段階焼結や支持材の補助により、構造の安定性を確保します。
• ロット間の一貫性：試焼成、初回品確認、およびロットごとのパラメータ調整を通じて、同一ロットの部品における寸法の一貫性を高め、手直し率を低減します。

品質保証
焼結完了後、部品に対して予備的な寸法検査および欠陥検査を実施します：
• 寸法偏差の評価：重要寸法が設計要件に合致していることを確認します
• 構造の完全性検査：亀裂、反り、気孔、または焼結欠陥を排除します
• 記録の追跡：各ロットの焼結パラメータと寸法測定結果を記録し、その後の品質追跡に備えます

上記の厳格な管理を通じて、焼結段階において部品の寸法安定性と構造の緻密性を最大限に保証すると同時に、その後の精密加工および最終納品に向けた基盤を築きます。

仕上げ加工と表面処理

ほとんどのカスタムアルミナセラミックス部品において、焼結後の仕上げ加工は、最終的な寸法精度と表面品質を確保するための重要な工程です。アルミナセラミックスは高温焼結過程で不可逆的な収縮が生じ、かつ材料自体が硬くて脆いため、金属やプラスチックに比べて加工難易度が著しく高くなります。したがって、仕上げ加工は部品の機能に関わるだけでなく、プロジェクトのコストにも直接影響を及ぼします。

公差管理
• 高精度部品では通常、直線寸法誤差を妥当な範囲内に制御することが求められます。
• 複雑な形状や薄肉構造は加工の難易度を著しく高め、加工コストの上昇につながる可能性があります。

表面粗さ
• 機能面については、摩擦、シール、電気絶縁などの機能要件を満たすため、ダイヤモンド研削や研磨によって低粗さを達成する必要があります。
• 一部の超高清浄度や真空用途においては、表面処理が部品の耐用年数やシステムの安定性に直接影響を与えます。

加工プロセスの選択
• 一般的に用いられる加工法には、ダイヤモンド砥石による研削、超精密研磨、レーザー仕上げなどがあります。
• 加工方法によって、コスト、加工時間、精度要件に大きな違いがあるため、部品の機能に応じて適切に選択する必要があります。

ロット生産と均一性
• 量産部品の仕上げ加工では、各部品の寸法と表面状態の一貫性を確保する必要があります。そうしないと、組立やシステムの性能に影響を及ぼします。
• 仕上げ加工の標準化と工程管理は、ロット単位での均一性を高めるための重要な手段である。

全体として、焼結後の仕上げ加工は単なる「後処理」ではなく、設計の最適化、工程の選択、およびコスト管理が総合的に反映されたものです。部品の機能と用途要件を十分に理解した上で、合理的な仕上げ加工戦略を策定して初めて、精度とコストの最適なバランスを見出すことができます。

品質検査と管理

カスタムアルミナセラミックス部品の製造プロセス全体において、品質検査と出荷前審査は、部品の信頼性と顧客満足度を確保するための重要な工程です。当社ではこの段階で、メーカーの基準に厳格に従い、多層的かつ多角的な検査を実施し、すべてのロットが顧客のカスタム要件を満たしていることを保証します。

寸法および公差検査
三次元測定機やレーザー測定装置を用いて、重要寸法および形状・位置公差を測定し、部品が図面要件を満たしていることを確認します。

外観検査
目視および顕微鏡による表面検査を行い、亀裂、気孔、介在物などの欠陥を排除します。特に機能面および組立面に重点を置いています。

機能試験
お客様の要求に基づき、耐圧試験、耐熱試験、耐摩耗試験、または電気絶縁試験を実施し、部品の性能が基準を満たしていることを確認します。

ロット追跡と記録
各部品について、材料ロット、成形パラメータ、焼結条件および検査結果を記録し、トレーサビリティを確保する。

最終審査と出荷
品質部門が部品ロット全体に対して最終検査を行い、合格後に専門的な梱包と出荷を行い、部品が安全にお客様の手元に届くことを保証します。

この一連の厳格な品質検査システムを通じて、当社はカスタムアルミナセラミックス部品の寸法や機能が規格に適合していることを保証するだけでなく、長期使用における信頼性と一貫性も確保しています。

梱包と納品

カスタムアルミナセラミックス部品の製造完了後、梱包と納品も同様に極めて重要です。メーカーとして、当社はカスタム部品が通常、コストが高く、構造が精密であるため、輸送が不適切だと破損や性能低下を招く可能性があることを深く認識しています。そのため、梱包と納品において全工程を管理する措置を講じ、部品が安全かつ完全な状態で顧客の手元に届くよう確保しています。

• 分類・ロット別梱包：部品の形状や寸法に応じて個別に梱包し、破損しやすい部品には防振用の内張り材を追加します。
• 保護材の選定：発泡材、EPE緩衝材、または木製ブラケットを用いて固定し、高精度部品には防湿包装を施します。
• 梱包表示と追跡：型番、ロット番号、注意事項を明記し、物流追跡情報を提供します。
• 輸送方法と納期管理：部品の特性やお客様の要件に応じて適切な輸送方法を選択し、正確な納期を保証します。
• 出荷前再確認：部品の数量、寸法、梱包の完全性を再度確認し、誤りのない納品を保証します。

上記の全工程管理を通じて、当社はすべてのカスタムアルミナセラミックス部品が、完全かつ安全な状態で、追跡可能な状態で顧客の手元に届くことを保証し、顧客が製品を受け取る際に輸送リスクや梱包の問題を心配する必要がないようにします。

結論

専門のアルミナセラミックスメーカーとして、JFMは高精度・高性能なカスタム部品を提供するだけでなく、設計、材料選定、成形加工から納品に至るまで、お客様にワンストップソリューションを提供することに尽力しています。当社は各工程を厳格に管理し、部品の性能と寸法がお客様のニーズをより安定して満たせるようにしています。

• 豊富な経験：長年にわたるカスタムアルミナセラミックスの製造実績があり、あらゆる複雑な構造に精通しています。
• 全工程の管理：設計、材料、成形、仕上げ加工、検査を一元管理しています。
• 高精度・安定性：寸法および公差を厳格に管理し、部品の一貫性と信頼性を保証します。
• 納期厳守：柔軟な生産・物流体制により、確実な納期遵守を実現します。

信頼性の高いカスタムアルミナセラミックス部品のソリューションをお探しの場合、高精度で複雑な構造であっても、特殊な使用環境における機能的な要件であっても、JFMは専門的かつ実践的なカスタムサービスを提供いたします。

今すぐお問い合わせください。JFMを、お客様のプロジェクト成功を支える信頼できるパートナーにしましょう！
