イオン注入装置用セラミックス部品

はじめに

先進的な半導体製造プロセスにおいて、イオン注入（Ion Implantation）は、デバイスの電気的性能を精密に制御するための中核プロセスの一つです。特定のエネルギーと線量のイオンをウェハーに注入することで、プロセスエンジニアはナノメートルスケールでドーピング深度や濃度分布を制御し、ロジックチップ、メモリ、パワーデバイスなど、さまざまな製品の設計要件を満たすことができます。

他のプロセスと比較して、イオン注入は装置自体の構造的安定性、 動作精度、および電気的安全性に対してより高い要求を課します。装置は、高電圧・高エネルギービーム環境下で長期にわたり安定して稼働する必要があるだけでなく、注入プロセス中のウェハーの正確な位置決めと再現性を保証しなければなりません。わずかな機械的ずれ、熱変形、あるいは粒子汚染であっても、ドーピングの均一性や最終的なチップの歩留まりに直接影響を及ぼす可能性があります。

まさにこのようなプロセスの背景において、 セラミック部品はイオン注入装置においてかけがえのない役割を果たしている。その優れた電気絶縁性能、熱安定性、機械的強度、および低パーティクル特性を活かし、セラミックは装置の機械運動システム、ウェハ固定・絶縁システム、ならびに精密測定・校正構造に広く採用されており、イオン注入プロセスの安定性と信頼性を支える重要な基礎材料となっている。

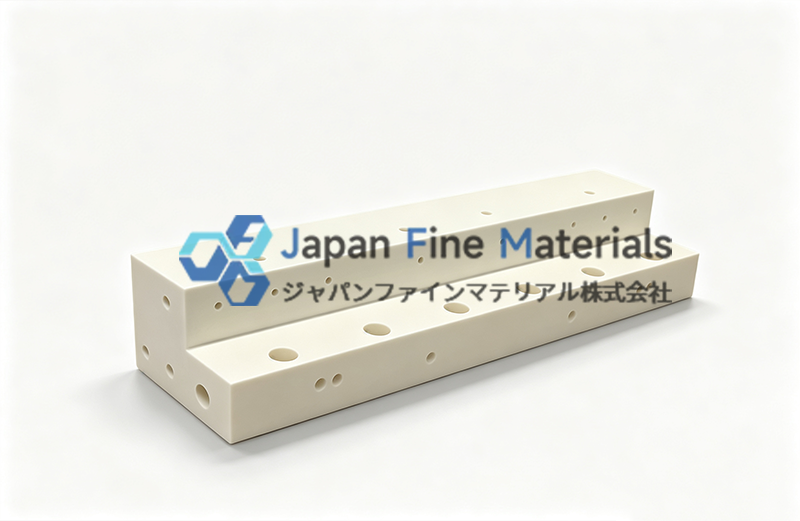

機械的動作と構造支持を担う セラミック部品

イオン注入装置の内部には、複数の高精度運動機構が組み込まれています。これらのシステムは、真空環境、高エネルギービーム、および長時間の連続運転という条件下で、安定した動作と極めて高い位置決め再現精度を維持する必要があります。わずかな構造のずれや振動であっても、ウェハの位置や注入の均一性に影響を及ぼし、ひいてはデバイスの性能や歩留まりに直接的な影響を与える可能性があります。そのため、装置の重要な運動部や支持部には、長期にわたり信頼性の高い機械的基盤を提供するために、 のセラミック部品が多数採用されています。

主な構成部品は以下の通りです：

•  精密ベアリングおよび運動支持システム（ベアリングハウジング、ベアリングスリーブ、ボールなどを含む）
•  ベアリングガイドレール
•  エアベアリングガイド
•  ネジおよびフレーム
•  熱安定ピン

これらの セラミック部品は、荷重支持、案内、および支持の機能を担っています。高速動作、頻繁な起動・停止、および温度変化の条件下においても、振動を効果的に低減し、摩擦を軽減し、粒子の発生を抑制することで、装置の動作の滑らかさと繰り返し精度を確保します。同時に、高硬度と低熱膨張という特性により、これらの部品は長期運転においても正確な位置を維持し、イオン注入プロセスに安定かつ信頼性の高い支持を提供します。

電気絶縁およびウェーハ固定用 セラミック部品

イオン注入プロセスは通常、高電圧および高エネルギービーム環境下で行われるため、ウェハーの固定と位置精度に対して厳しい要件が課されます。 のセラミック部品は、このシステムにおいて電気的絶縁を実現するだけでなく、ウェハーの精密な固定と位置決めにも寄与しており、注入の均一性とプロセスの一貫性を保証する重要な要素となっています。

代表的なコンポーネントには以下が含まれます：

•  絶縁リング

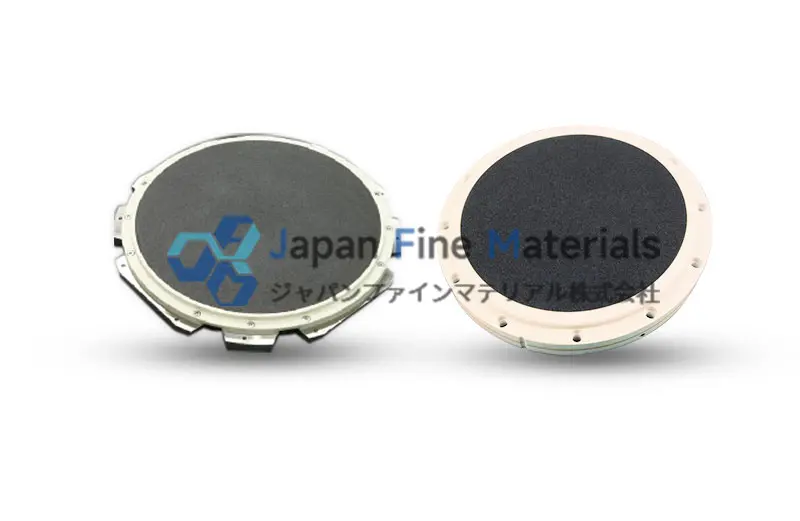

•  超平坦真空吸着盤

絶縁リングは高電圧領域の電気的絶縁に使用され、電気的干渉や放電のリスクを防止します。一方、超平坦真空吸盤は、精密な真空吸着によってウェハーを注入台面に固定し、注入プロセス全体を通じてウェハーの平坦性と安定した位置を保証することで、微小な移動や反りがドーピングの均一性に影響を与えるのを防ぎます。同時に、これらのコンポーネントの高い清浄度と低パーティクル放出特性は、歩留まりの向上と装置のメンテナンス頻度の低減に寄与します。

精密測定・校正用 セラミック部品

イオン注入の精度は、機械的な動きやウェハーの固定だけでなく、高精度な測定および校正システムにも依存します。 のセラミック部品は、このようなシステムにおいて主に安定した取り付けベースおよび基準構造として機能し、測定および校正プロセスにおける幾何学的精度が温度や振動の影響を受けないよう保証します。

関連コンポーネントには以下が含まれます：

•  測定機器用 セラミック部品
•  干渉計用基準ミラー
•  測定スケール用ベース

セラミック部品は、高い寸法安定性と耐熱変形性により、信頼性の高い支持を提供し、干渉計や測定スケールなどの測定機器が長時間の稼働においても正確な校正を維持できるようにします。これらの安定した支持は、ビーム位置や注入角度などの重要なパラメータの制御精度を維持するのに役立ち、ひいてはウェハーの加工品質や半導体デバイスの性能に影響を与えます。同時に、この種のコンポーネントは摩耗が少なく耐久性が高いため、装置のメンテナンスコストを削減し、生産効率を向上させることにも寄与します。

イオン注入装置用セラミック材料

イオン注入装置において、 セラミック部品ごとに、機械的強度、電気絶縁性、熱安定性、清浄度に対する要求が異なるため、通常は異なる種類のセラミック材料が選定されます。

実際の用途では、これらのセラミック材料は通常、コンポーネントが置かれる使用条件に応じて組み合わせて使用されます。例えば、アルミナや窒化ケイ素は、装置の安定性を確保するために機械的支持や可動部品によく使用されます。酸化イットリウムは、清浄度やイオンビームによる侵食に対する耐性が特に求められる部位に使用され、多孔質セラミックは真空吸着やウェハ固定に関連する構造によく用いられます。また、窒化アルミニウムや炭化ケイ素は、熱負荷や高剛性構造に使用され、長期的な信頼性を提供します。

これらの材料を適切に組み合わせることで、イオン注入装置の セラミック部品は、複雑な使用条件に耐えるだけでなく、装置の精度を効果的に向上させ、寿命を延ばし、半導体製造プロセスの安定性と一貫性を確保することができます。

イオン注入におけるセラミック部品の重要な価値

イオン注入装置において、 のセラミック部品は、機械構造、電気絶縁、ウェハ固定、精密測定など、複数のシステムに広く採用されており、その総合的な価値は以下の点に表れています：

装置の稼働安定性の確保
セラミック部品は優れた機械的強度と熱安定性を備えており、振動や熱ドリフトが装置の稼働に及ぼす影響を効果的に低減し、主要システムの長期にわたる安定稼働を確保します。

高電圧プロセス環境への対応
絶縁リングなどの部位に高性能セラミック材料を採用することで、装置は高電圧条件下でも安全に稼働し、電気的なリスクを低減します。

ウェーハの位置決めおよび注入精度の向上
超平坦な真空吸着盤、精密支持・測定関連の セラミック部品は、ウェハーの安定した位置決めを維持し、イオン注入プロセスの均一性と再現性を確保するのに役立ちます。

パーティクルおよび汚染リスクの低減
セラミック材料は表面が安定しており、パーティクルの放出が少ないため、クリーンなプロセス環境を維持し、ウェーハの歩留まり向上に寄与します。

装置の寿命を延長し、メンテナンスコストを削減
セラミック部品は耐摩耗性・耐食性に優れており、主要部品の交換頻度を減らすことで、装置のメンテナンスコストやダウンタイムコストを低減します。
総合的に見ると、 イオン注入プロセスにおけるセラミック部品の価値は、個々の部品の性能だけでなく、装置全体の信頼性、生産効率、およびウェハの歩留まりを持続的に確保する役割にも表れている。

結論

半導体プロセスがより高い精度と安定性へと進化し続けるにつれ、イオン注入装置に対する主要部品への要求も高まり続けています。機械運動システム、電気絶縁およびウェーハ固定システム、あるいは精密測定・校正システムを問わず、 のセラミック部品は、もはや単なる「補助材料」ではなく、装置の性能、プロセスの一貫性、長期的な稼働安定性に直接影響を与える重要な部品へと進化しています。

したがって、適切な半導体用 セラミック部品のサプライヤーを選定することは、単に材料選びの問題にとどまらず、装置の稼働効率、メンテナンス周期、さらには製造コスト全体の管理にも直結します。

イオン注入装置向けに安定かつ信頼性の高いセラミック部品の供給をお探しの場合、あるいは特定の構造や動作条件に合わせた セラミック部品のカスタマイズをご希望の場合、弊社は専門的なサポートを提供いたします。エアベアリングシステム、真空吸着盤、絶縁部品から、精密測定および構造支持用 セラミック部品に至るまで、お客様の装置のニーズに応じて、適合性が高く安定性に優れたソリューションをご提供いたします。

JFMの技術チームまでお気軽にお問い合わせください。イオン注入装置用 セラミック部品の材料選定、加工能力、および応用実績について、さらに詳しくご説明いたします。
