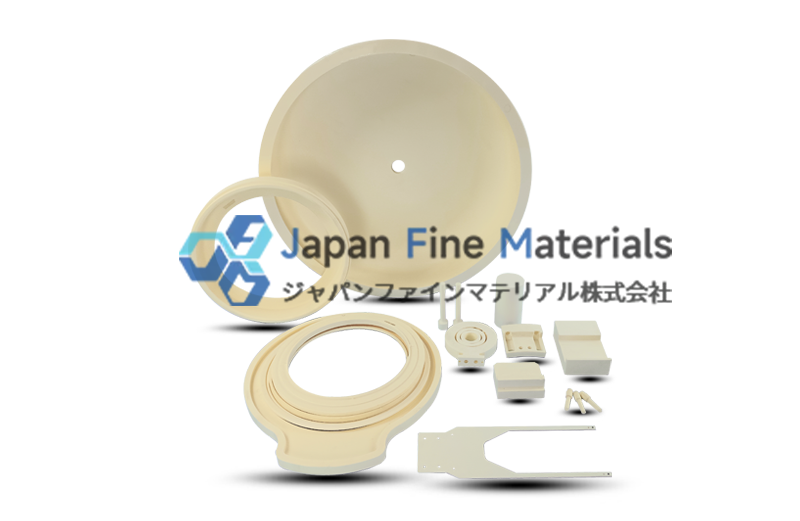

半導体薄膜成膜装置用セラミックス部品

薄膜成膜プロセスの種類とセラミック部品の需要

半導体製造において、薄膜成膜（Thin-Film Deposition）はデバイスの機能層を形成するための重要なプロセスですが、薄膜成膜は単一の工程ではなく、プロセス条件や材料要件に応じて複数の種類に分類されます。成膜プロセスごとの作業環境の違いにより、セラミック部品の構造設計や材料選定において重視すべき点が異なります。

化学気相成長（CVD）
CVDプロセスは通常、高温かつ化学反応ガスが存在する環境下で行われるため、セラミック部品には耐熱性、耐薬品性、および寸法安定性に対して高い要求が課されます。チャンバーライナー、ガス混合マニホールド、および加熱関連のセラミック部品は、このプロセスにおいて特に重要な役割を果たします。

物理気相堆積（PVD）
PVDプロセスではプラズマや高エネルギー粒子の衝突が伴うため、セラミック部品には優れた耐プラズマ腐食性と機械的安定性が求められ、チャンバーの保護、絶縁、および成膜領域の構造的サポートに広く用いられています。

原子層堆積（ALD）
ALDでは、極めて高い成膜均一性とプロセスの制御性が重視されるため、セラミック部品の表面品質、清浄度、寸法精度に対する要求がさらに厳しく、高純度チャンバー部品や精密ウェハー処理コンポーネントに広く用いられている。

電気化学的堆積（ECP / ECD）
電気化学環境下では、堆積プロセスの安定性と再現性を確保するため、セラミック部品には優れた電気絶縁性能と耐化学安定性が求められます。
そのため、薄膜成膜装置におけるセラミック部品は、具体的なプロセス種別に応じて適切な設計と材料選定を行う必要があり、それによって複雑なプロセス条件下でも安定した稼働を維持し、薄膜の品質を保証することができます。

ガス分布および反応制御コンポーネント

薄膜成膜プロセスにおいて、ガスの分布均一性、反応速度の制御、およびプラズマの安定性は、薄膜の厚さ、結晶性、均一性にとって極めて重要です。セラミック部品は、これらの工程において支持役を果たすだけでなく、流場の最適化や耐腐食性という重要な機能も担っています。

主な製品と機能：

•  ガス混合マニホールド：複数の反応ガスを精密に混合し、各ガスが成膜チャンバーに均一に流入することを保証します。これにより、乱流や局所的な濃度偏差を低減し、薄膜の厚みの一貫性を向上させます。
•  セラミックノズル：ガスの流速と方向を制御し、成膜プロセスの要件に応じて異なる孔径や流路形状を設計することで、ガス分布を最適化し、プラズマ成膜の高い均一性を実現します。

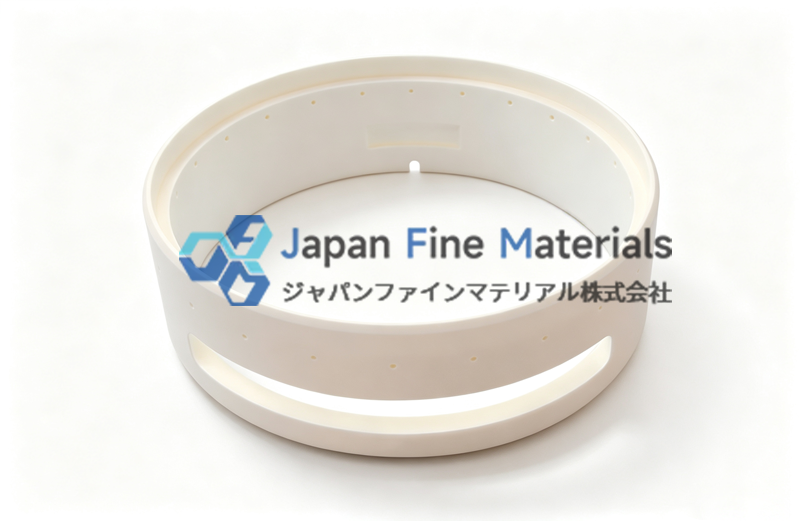

•  成膜リング：チャンバーの縁部に気流バリアを形成し、装置内部をスパッタリングや粒子汚染から保護すると同時に、ガス循環を改善し、  均一性を薄膜成膜の向上させます。

ウェーハ保持・支持部品

薄膜成膜プロセス中、ウェーハは高精度に支持されると同時に、高温、プラズマ放射、および化学的に活性なガスの影響に耐えなければなりません。セラミック部品は、構造的安定性と熱性能の最適化により、ウェーハの位置精度と薄膜の品質を確保します。

主な製品と機能：

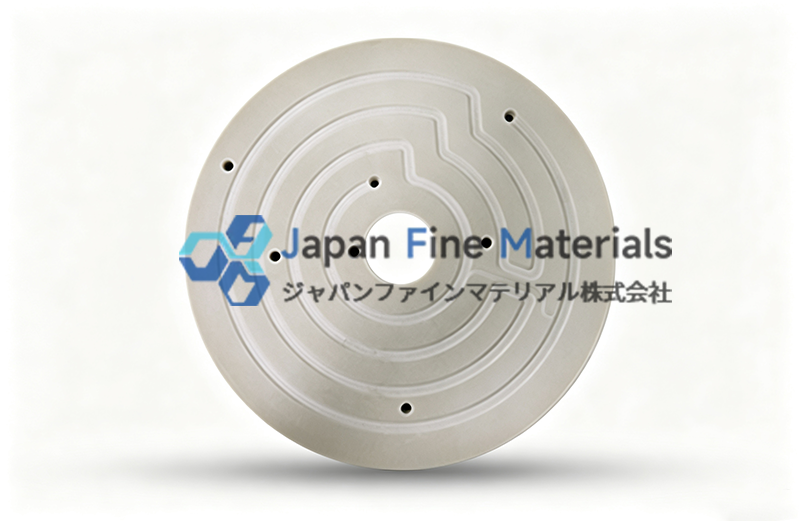

•  基板ヒーター：セラミック基板に発熱体を搭載し、均一な加熱を実現します。ウェハ表面の温度勾配を制御して薄膜の成長速度を安定させると同時に、さまざまなプロセス温度への調整にも対応します。

•  リフトパッドおよびリフトピン：ウェーハの装填・取り出し、搬送、および自動ロード／アンロード工程において高精度を維持し、機械的衝撃や微動誤差を低減します。
•  セラミックトレイ：ウェハーやワークピースを支え、高温成膜条件下でも構造的安定性を維持し、反りや熱応力が薄膜の均一性に及ぼす影響を防止します。

電気絶縁および保護部品

薄膜成膜装置では、高電圧、プラズマ放電、腐食性ガスが頻繁に発生しますが、セラミック部品はこれらの工程において、電気絶縁、耐腐食保護、および機械的支持機能を提供します。

主な製品と機能：

•  絶縁リングおよびアイソレーター：高電圧部品を隔離し、電流漏れを防止するとともに、高温および腐食性ガスに耐え、装置の安全な稼働を保証します。
•  チャンバーライナーおよびカバープレート：金属製チャンバーを化学反応やプラズマスパッタリングによる侵食から保護し、メンテナンス頻度を低減して装置の寿命を延ばします。
•  プラズマ管：プラズマ環境下で構造および電気的特性を安定させ、均一なプラズマ分布をサポートし、薄膜成膜の精度を確保します。

精密測定・校正用コンポーネント

薄膜成膜プロセスでは、ウェーハの位置、薄膜の厚さ、および均一性を精密に制御する必要があります。セラミック部品は、高安定性の支持構造と低熱膨張特性により、測定および校正のための信頼性の高い基盤を提供します。

主な製品と機能：

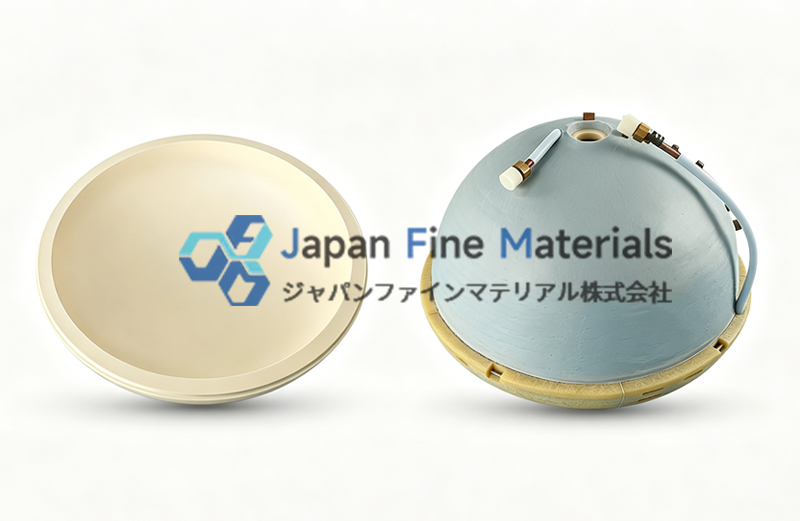

•  ドーム組立部品：成膜チャンバーおよび反応領域に構造的安定性を提供し、気流、プラズマ、およびウェーハの位置精度を確保します。

•  測定用支持部：膜厚測定、光学検査、またはレーザー干渉計に安定したプラットフォームを提供し、測定データの信頼性を保証します。

セラミック材料の種類と用途

薄膜成膜装置において、セラミック材料の選択は装置の性能と薄膜の品質に直接影響を与えます。顧客が一般的に使用する材料には、アルミナ、イットリウム酸化物、アルミニウム窒化物、炭化ケイ素、窒化ホウ素などがあり、それぞれの材料には特定の用途における利点があります：

•  アルミナ（Al₂O₃）：耐熱性が高く、化学的安定性に優れているため、チャンバーライナー、ノズル、トレイに広く使用され、薄膜成膜の均一性を維持し、粒子汚染を低減します。
•  イットリウム酸化物（Y₂O₃）：プラズマ腐食に強く、電気絶縁性が高いため、 の成膜リング、絶縁リング、プラズマ管に適しています。装置部品の寿命を延ばし、高電圧の安全性を確保するのに役立ちます。
•  窒化アルミニウム（AlN）：熱伝導率が高く、熱膨張率が低いため、基板ヒーターやウェーハサポートに最適であり、ウェーハへの均一な加熱を確保し、熱応力が薄膜の品質に与える影響を低減します。
•  炭化ケイ素（SiC）：高硬度、耐腐食性、耐熱衝撃性を備えており、チャンバー保護部品や支持部品に広く使用され、機械的安定性と長期的な信頼性を向上させます。
•  窒化ホウ素（BN）：電気絶縁性に優れ、寸法安定性が高いため、高温絶縁部品やアイソレーターに適しており、プラズマおよび高電圧環境下での安全な稼働を保証します。

各部品の機能に応じて適切なセラミック材料を選定することで、装置は高温・高エネルギー・化学的に活性な環境下でも安定して稼働できるだけでなく、薄膜成膜の精度とウェハの歩留まりを大幅に向上させることができます。

薄膜成膜プロセスにおけるセラミック部品の価値

薄膜成膜装置におけるセラミック部品は、機械的・電気的機能を担うだけでなく、プロセスの精度、生産量、装置の信頼性にも直接影響を与えます：

薄膜の均一性と品質の向上
ガス分布コンポーネント（ノズル、マニホールド、 成膜リング）は、反応ガスを正確に誘導・均一に分布させることで、各ウェーハの薄膜厚さを均一に保ち、欠陥率を低減します。
耐熱性 のセラミック製キャリアテーブルおよびヒーターは、ウェハへの均一な加熱を保証し、薄膜の応力や反りを防止します。

ウェーハの位置決めと機械的安定性の確保
セラミック製サポートフレーム、トレイ、リフトピンなどのコンポーネントが安定した機械的サポートを提供し、プラズマや高温環境下でもマイクロメートル級の精度を維持することで、ウェハーとプロセス部品が常に最適な位置に保たれることを保証します。

耐腐食性および高電圧絶縁性
絶縁リング、アイソレーター、プラズマ管などのセラミック部品は、プラズマや化学ガスの腐食に耐えると同時に、高電圧部品を絶縁し、装置の安全な稼働を保証します。

メンテナンスコストの削減、設備の寿命延長
耐摩耗性および化学的安定性に優れたセラミック部品により、交換頻度を減らし、ダウンタイムを短縮し、生産効率を向上させます。
微粒子発生率の低さと耐食性により、装置の汚染を低減し、ウェハの歩留まりを向上させます。

多プロセス対応性と柔軟性のサポート
さまざまな材料やコンポーネントの組み合わせを選択することで、薄膜成膜装置はCVD、PVD、ALD、ECP/ECDなど多様なプロセスを柔軟にサポートし、プロセスプラットフォームを横断した一貫性と高い信頼性を実現します。

結論

半導体薄膜成膜プロセスにおいて、セラミック部品は単なる機械的または電気的絶縁部品にとどまらず、装置の安定性、ウェハ加工精度、および薄膜の歩留まりに直接関与しています。高品質なセラミック材料と精密に設計されたコンポーネントは、 に寄与し粒子汚染の低減 、高温・高圧などのプロセス環境に適応すると同時に、装置の寿命を延ばし、メンテナンスコストを削減します。これは、半導体製造企業にとって、生産能力の向上と運用リスクの低減を図るための重要な保証となります。

信頼性の高い薄膜成膜装置用セラミック部品のサプライヤーをお探しの場合、JFMチームが包括的なサポートを提供いたします：

•  カスタマイズソリューション：各プロセスの特性に応じて、最適なセラミック部品を設計します。
•  材料の最適化：アルミナ、イットリウム酸化物、アルミニウム窒化物など、多種多様な高性能セラミック材料から選択可能です。
•  品質保証：材料の純度と加工精度を厳格に管理し、コンポーネントの長期にわたる安定稼働を確保します。
•  技術サポート：専門的な技術コンサルティングを提供し、お客様の装置性能とプロセス効果の最適化を支援します。

今すぐお問い合わせいただき、専門的なセラミック部品ソリューションをご活用ください。お客様の薄膜成膜装置の精度向上、寿命延長、歩留まりの向上を実現いたします。
