セラミックス焼結プロセス解説：成形体から完成品まで

はじめに

先端セラミックスの製造プロセスにおいて、セラミックス焼結プロセスは製品の最終的な構造と性能を決定づける重要な製造工程です。アルミナセラミックス、ジルコニアセラミックス、アルミニウム窒化物セラミックス、さらにはシリコンカーバイドやシリコン窒化物などのエンジニアリングセラミックスに至るまで、いずれも焼結プロセスを経ることで、ばらばらなセラミックス粒子が徐々に一定の緻密度と機械的性能を備えたセラミックス製品へと形成されます。

調達担当者、製品エンジニア、設備設計者にとって、セラミックス焼結プロセスを理解することは、製品品質の形成過程を把握するだけでなく、実際の用途ニーズに応じてより適切なセラミックス材料や製造方案を選択する上でも有益です。本稿では、セラミックスが生坯から完成品に至るまでの焼結プロセス全体について紹介し、焼結品質に影響を与える主な要因を分析します。

セラミックス焼結プロセスとは？

セラミックス焼結プロセスとは、成形済みのセラミックス素地を適切な温度および雰囲気条件下で処理し、粒子間の拡散と結合を通じて、もともとばらばらだった粉末が徐々に一定の密度と機械的性能を備えたセラミックス製品を形成する製造プロセスを指します。

金属の鋳造とは異なり、セラミックスの焼結は通常、材料を完全に溶融させるのではなく、材料の融点より低い温度範囲で行われます。温度が上昇するにつれて、セラミックス粒子間に徐々に結合が形成され、内部の空隙が絶えず減少します。製品はある程度の収縮を起こし、同時に微細組織も徐々に変化し、最終的には用途の要求を満たすセラミックス構造が形成されます。

先端セラミックスにとって、セラミックス焼結プロセスは製造工程における重要な一環であるだけでなく、製品品質に影響を与える重要なプロセスの一つでもある。焼結過程において、温度、保温時間、昇温速度、焼結雰囲気、および原料特性などの要因は、製品の組織構造、寸法変化、およびその後の加工特性に影響を及ぼす。したがって、同じセラミックス材料を使用しても、焼結プロセスのルートが異なれば、異なる製品特性が形成される可能性がある。

セラミックス焼結プロセスの核心原理

材料の変化という観点から見ると、セラミックス焼結は単なる加熱プロセスではなく、粉末処理、成形、脱脂、焼結、および後加工など、複数の工程を網羅する製造プロセスである。各工程は後続の加工に影響を及ぼすが、焼結段階は、素地を一定の密度と使用性能を備えたセラミックス製品へと段階的に変換する重要な工程である。

セラミックス焼結の本質は、粒子間で絶えず拡散と結合が起こることにあります。焼結が進むにつれて、粒子間に徐々に焼結首が形成され、内部の空隙が継続的に減少し、材料の緻密度が徐々に高まり、結晶粒もそれに伴って成長します。これらの変化が相まって、セラミックス製品の微細組織と最終的な性能に影響を与えます。

材料ごとに焼結特性が異なるため、アルミナセラミックス、ジルコニアセラミックス、アルミニウム窒化物セラミックス、および炭化ケイ素セラミックスなどの材料については、通常、それぞれの材料系に合わせて適切な焼結温度とプロセスパラ 数を選択し、異なる製品の製造要件を満たすようにしている。

ステップ1：セラミックス粉末の調製

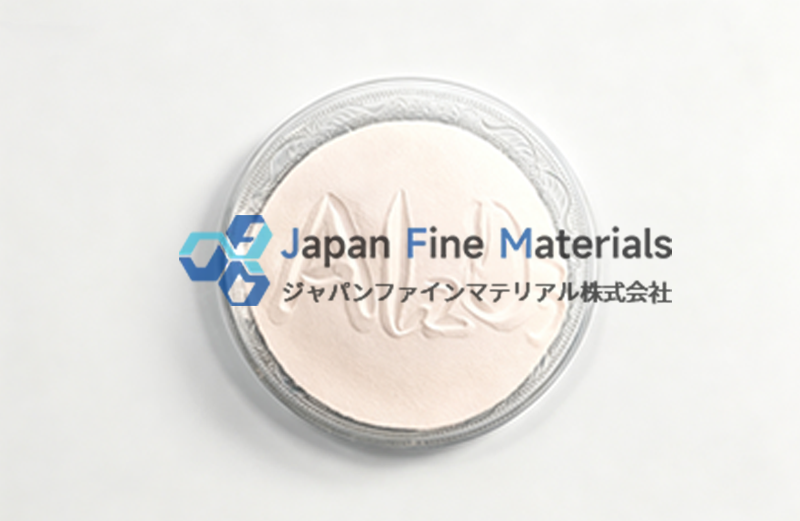

セラミック製造は通常、セラミック粉末から始まります。金属材料とは異なり、セラミック製品の性能は、粉末の純度、粒径分布、粒子形状、化学組成など、元の粉末の特性に大きく依存します。

成形工程に入る前に、セラミックス粉末は通常、一連の前処理を経て、その後の製造要件を満たすようにする必要があります。

粉末の混合
セラミックス材料によっては、焼結助剤、安定剤、その他の機能性添加剤を添加する必要がある場合があり、均一に混合することで各成分を十分に結合させます。例えば：
•  ジルコニアセラミックスには通常、材料の相構造を調整するために安定剤が添加されます。
•  アルミニウム窒化物セラミックスでは、焼結助剤を配合して、焼結過程における緻密化挙動を改善する場合があります；
•  炭化ケイ素セラミックスでは、通常、焼結を促進するために特定のプロセスを組み合わせる必要があります。
混合の均一性は、その後の焼結工程における材料組織の一貫性に影響を与えます。

ボールミル処理
ボールミル処理は、セラミックス粉末処理において一般的な方法の一つであり、主に粉末の凝集現象を低減し、粒子分布状態を改善するために用いられます。
機械的作用により、大きな粉末粒子をさらに微細化することができ、その後の成形や焼結に適した状態にすることができる。
ただし、ボールミル処理時間、ボールミル媒体、および装置のパラメータは、材料系に応じて調整し、余分な不純物の混入や粉末特性への影響を防ぐ必要があります。

結合剤および分散剤の添加
セラミック粉末自体は流動性や成形性能に限りがあるため、一部の成形プロセスでは通常、一定割合の有機添加剤を添加する必要があります。
•  結合剤は、成形後の粉末粒子が一定の構造強度を維持するのに役立ちます。
•  分散剤は、スラリー中の粉末の分散状態を改善するのに役立ちます；
•  可塑剤は材料の加工性を調整します。
これらの添加剤は、その後の脱脂工程で徐々に除去されます。

造粒処理
乾式成形などのプロセスにおいて、セラミック粉末は通常、造粒処理を経る必要があります。
造粒により粉末の流動性が向上し、金型への充填が容易になるほか、成形プロセスの均一性の向上にも寄与します。
粉末の調製を経て、セラミック原料は加工に適した状態となり、次の段階である素地成形の基礎となります。

ステップ2：素地成形

粉末処理が完了した後、成形工程を経て、セラミック粉末を所定の形状を持つ素地に加工する必要があります。

この段階の素地はすでに製品の大まかな外形を備えていますが、内部にはまだ一定の空隙が存在し、粒子間の結合は主に機械的圧力と有機添加剤に依存しているため、緻密化を完了させるためにその後の焼結工程を経る必要があります。

製品の構造、寸法、精度、および生産要件に応じて、一般的な成形方法には以下が含まれます：

乾式プレス成形
乾式プレス成形は、工業用セラミック製造において比較的よく用いられる方法の一つであり、この工程では金型を用いてセラミック粉末に圧力を加え、粉末を所定の形状に成形します。
•  工程は比較的単純
•  規則的な形状の部品に適している
•  量産に適している

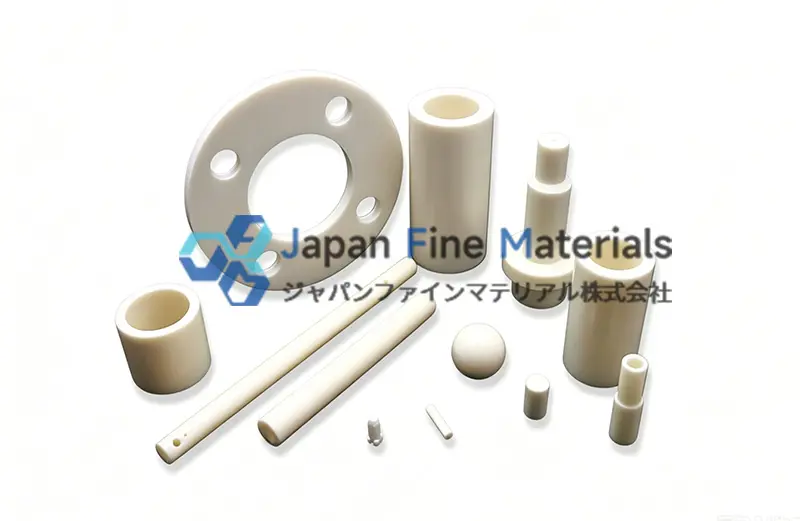

代表的な製品には、セラミックリング、セラミックシート、セラミック基板などがある。

冷等静圧
冷等静圧は、液体媒体を介して粉末に均一な圧力を加え、材料を多方向に圧縮する。
一方向からの加圧と比較して、この方法では大型または複雑な構造を持つ製品の密度分布を改善できるため、大型のエンジニアリングセラミックス部品の製造によく用いられます。

セラミック射出成形
セラミックス射出成形は、プラスチックの射出成形プロセスと同様に、混合されたセラミックス材料を金型に注入して複雑な構造を形成するもので、以下の用途に適しています：
•  小型の精密セラミック部品
•  構造が複雑な製品
•  量産

キャスト成形

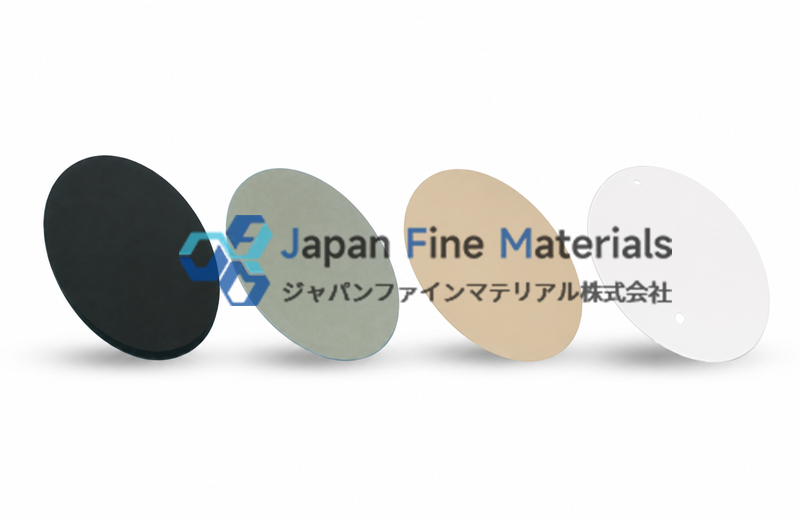

キャスト成形は主に薄板状のセラミック製品の製造に使用され、例えば：
•  セラミック基板
•  電子セラミックス材料
•  薄膜セラミック部品
スラリーの厚さを制御することで、薄く均一なセラミックシートを形成することができます。

押出成形
押出成形は、主に連続した断面を持つセラミック製品に適しています。例えば：
•  セラミックチューブ
•  ハニカム構造セラミックス
•  特殊断面のセラミック部品

ステップ3：脱脂

成形後の素地には通常、一定割合の結合剤、潤滑剤、その他の有機添加物が含まれており、これらの物質は焼結前に除去する必要があります。

脱脂プロセス 、は 熱脱脂や溶剤脱脂などの方法により、有機成分を段階的に 分解 、溶出、または排出させます。

素地の内部構造は比較的デリケートであるため、脱脂速度は通常、 製品のサイズ、肉厚、結合剤の種類、成形方法に応じて調整する必要があります。

脱脂プロセスの制御が不適切だと、ひび割れ、変形、内部欠陥などの問題が発生する可能性があるため、この段階はセラミックス焼結プロセス全体において重要な役割を果たしています。

第4段階：高温焼結

脱脂が完了すると、製品は高温焼結段階に入ります。

焼結プロセス中、セラミック粒子は原子拡散によって徐々に結合し、粒子間に焼結橋が形成され、内部の空隙が徐々に減少して、材料は徐々に緻密化されていきます。

焼結段階では通常、以下の工程が含まれます：

•  昇温工程
•  保温段階
•  冷却工程
•  焼結雰囲気の制御

材料の特性に応じて、さまざまな焼結方式を採用することができます。例えば：

焼結方法は材料系によって異なり、製品の構造や用途の要件を考慮して選択する必要があります。

第5ステップ：冷却と後処理

焼結完了後、セラミック製品は設定されたプロセスに従って冷却する必要があります。

セラミックス材料は熱膨張率が低く、硬度が高いため、冷却過程における温度変化が内部応力の分布に影響を与えることから、通常は適切な冷却曲線を採用する必要がある。

焼結が完了したセラミック製品は、用途に応じてさらに加工が行われる場合もある。例えば：

•  精密研削
•  CNC加工
•  レーザー加工
•  研磨処理
•  メタライゼーション処理
•  表面処理
•  寸法検査
•  性能試験

製造工程をすべて経た後、セラミック製品は最終検査、梱包、そして出荷の段階に入ります。

焼結過程ではどのような微視的な変化が起こるのでしょうか？

焼結は高温環境下で行われますが、その本質は材料内部で絶えず進行する変化の過程であり、主に以下の段階から構成されます：

初期段階
セラミック粒子が互いに接触し始め、焼結ネックが形成されます。
粒子間の結合が徐々に形成され、その後の緻密化に向けた条件が整います。

中間段階
拡散が継続するにつれて、粒子の結合はさらに強固になる。
多数の開放孔が縮小し始め、製品の密度は継続的に向上する。

後期段階
残りの空隙はさらに減少する。
結晶粒は徐々に成長し、組織構造は安定化に向かい、最終的には比較的完全なセラミック微細組織が形成されます。
材料によって焼結速度や組織の変化には一定の差異があるため、通常、プロセスパラメータは具体的な材料に合わせて調整する必要があります。

まとめ

セラミックス焼結プロセスは、先端セラミックス製造において不可欠な重要な工程である。粉末の調製、素地の成形、脱脂、高温焼結から、冷却および後加工に至るまで、各工程が製品の組織構造、寸法変化、そして最終的な性能に影響を与える。

半導体装置、新エネルギー、電子パッケージング、医療機器、工業製造などの分野が絶えず発展するにつれ、セラミックス焼結技術も進化し続けています。焼結プロセスとその影響要因を深く理解することは、企業が材料選定や製品開発の過程において、用途のニーズにより適した判断を下す上で役立ちます。
