窒化アルミセラミックスとは？ 完全ガイド

はじめに

半導体、新エネルギー自動車、5G通信、パワーエレクトロニクスなどの業界の発展に伴い、関連機器において材料の熱伝導性能、電気絶縁性能、および耐熱性能に対する要求がますます高まっています。従来の金属材料は熱伝導性能に優れていますが、電気絶縁能力には限界があります。一方、一部の一般的なセラミックスは優れた絶縁性能を有していますが、熱伝導能力が一部の用途の要件を満たすことが困難です。

こうした背景のもと、窒化アルミセラミックス は、 電子パッケージング、半導体装置、およびハイエンド産業分野において、注目を集める先進セラミックス材料の一つとなりつつあります。高い熱伝導性能、優れた電気絶縁性能、そして低い熱膨張係数を兼ね備えているため、放熱と電気的絶縁の両立が求められる用途において、高い応用価値を有しています。

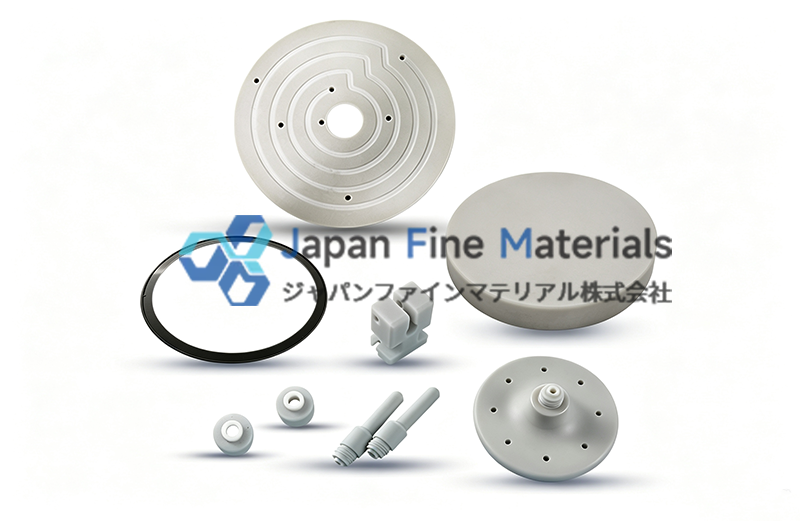

窒化アルミセラミックスとは？

は、窒化アルミニウム（AlN）粉末を主原料とし、成形、焼結、精密加工などの工程を経て製造される先進的なエンジニアリングセラミックス材料です。これは非酸化物セラミックスに属し、アルミナ、ジルコニア、炭化ケイ素などの材料と同様に先進セラミックス体系に分類されますが、材料組成や結晶構造が異なるため、その適用分野にも違いがあります。

材料そのものを見ると、窒化アルミニウムはアルミニウムと窒素からなる化合物であり、六方晶系（ズンクアン構造）を有しています。この構造により、優れた熱伝導性を持ちながら高い電気絶縁性能も維持できるため、電子パッケージング、熱管理、および精密産業機器の分野で広く注目されています。

一般的な構造用セラミックスと比較して、 窒化アルミセラミックスは、熱管理と電気絶縁の両方の要件を両立させることに重点を置いているため、材料の総合的な性能が高度に求められる産業分野で頻繁に採用されています。半導体、新エネルギー自動車、高出力電子機器などの業界の発展に伴い、 窒化アルミセラミックスの応用範囲も絶えず拡大しており、先進セラミックス材料の重要な構成要素となっています。

窒化アルミセラミックスの性能特徴

高い熱伝導性能
熱伝導性能は、 窒化アルミセラミックスが注目される重要な理由の一つです。
多くの従来の酸化物セラミックスと比較して、 窒化アルミセラミックスは、動作中に発生する熱をより速く伝導することができ、デバイスの放熱効率の向上に寄与するため、高出力電子デバイスや熱管理システムに広く使用されています。

優れた電気絶縁性能
熱伝導能力に加え、 の窒化アルミセラミックスは、優れた体積抵抗率と誘電性能も備えています。
この熱伝導性と絶縁性を兼ね備えた特性により、電気的絶縁と熱伝導を同時に必要とする用途に適しています。例えば：
• パワーエレクトロニクスモジュール
• 電源モジュール
• LED放熱基板
• 高周波電子デバイス

熱膨張係数が低い
窒化アルミセラミックスの熱膨張係数は、シリコンなどの半導体材料に比較的近い。
温度変化の過程において、熱膨張の差異による熱応力を低減するのに役立ち、電子パッケージやチップパッケージの設計において一定の参考価値があります。

耐熱性に優れる
適切なプロセス環境下では、 、窒化アルミセラミックスは比較的高い温度条件に適応できるため、一部の高温製造装置や熱処理関連部品に使用できます。
ただし、高温の空気環境下で長期間使用する場合は、具体的な使用状況に応じて酸化状態を評価する必要があるため、実際の応用では通常、使用環境に応じて適切な設計案が選択される。

化学的安定性が良好
窒化アルミセラミックスは、乾燥、真空、または制御された雰囲気などの条件下で良好な化学的安定性を示します。湿気、強酸・強アルカリ、あるいは高温酸化環境が関与する場合は、具体的な使用条件に基づいて評価を行う必要があります。
そのため、半導体製造、真空装置、および一部の化学工業用装置において、 窒化アルミセラミックスは一定の応用実績を有している。

窒化アルミセラミックスの製造プロセス

窒化アルミセラミックスの性能は、材料そのものだけでなく、製造プロセスとも密接に関連しています。原料処理から最終的な精密加工に至るまで、各工程が製品の熱伝導性能、緻密度、寸法精度、および表面品質に影響を及ぼします。そのため、先端セラミックスの製造プロセスでは、さまざまな用途における製品性能の要件を満たすために、通常、各工程を厳格に管理する必要があります。

原料の調製
製造は通常、高純度の窒化アルミニウム粉末から始まる。焼結性能を向上させるため、製品の要件に応じて適量の焼結助剤を添加し、ボールミル処理や混合などの工程を経て、粉末の粒子分布をより均一にし、その後の成形および焼結のための良好な基盤を築く。

成形
製品の構造、寸法、生産ロット数に応じて、以下のような異なる成形プロセスを選択できます。
• 乾式プレス成形
• 等静圧成形
• 射出成形
• キャスト成形
成形方法は製品のタイプによって異なります。例えば、構造が単純な部品には乾式プレス成形や等静圧成形が多く採用されますが、薄板状の基板や一部の複雑な構造を持つ製品については、設計要件に応じてより適切な成形プロセスを選択します。

脱脂
有機結合剤を含む素地については、脱脂処理を行う必要があります。この工程は主に、成形過程で添加された有機材料を除去し、その後の焼結に向けてより均一な素地構造を確保するとともに、残留有機物による焼結欠陥を低減することを目的としています。

高温焼結
焼結は、 窒化アルミセラミックスの製造工程において極めて重要な工程です。 通常窒素などの保護、雰囲気下で高温焼結を行い、セラミック粒子を徐々に結合させて緻密化を図ります。焼結温度、保温時間、雰囲気制御などのプロセスパラメータは、材料の熱伝導性能、機械的特性、および微細組織に影響を与えるため、通常は製品の要件に応じてプロセスの最適化を行う必要があります。

精密加工
焼結後の 窒化アルミセラミックスは硬度が高いため、通常、最終寸法や表面処理を完了させるには精密加工プロセスを採用する必要があります。これには以下が含まれます：
• 精密研削
• CNC加工
• レーザー加工
• 研磨加工
これらの後工程は、寸法公差、表面粗さ、および組立精度に関するさまざまな製品の要件を満たすのに役立ち、半導体装置、電子パッケージング、その他の精密産業分野に適しています。

窒化アルミセラミックスの代表的な用途

半導体製造装置

半導体製造プロセスにおいて、装置の部品には通常、熱伝導性、電気絶縁性、および寸法安定性のすべてが求められます。
窒化アルミセラミックスは、以下の用途に適用可能です：
• 静電チャック関連部品
• 真空装置用セラミック部品
• 加熱プラットフォーム関連のセラミック部品
• 半導体装置用絶縁構造部品

パワーエレクトロニクスモジュール
新エネルギー車、電源装置、および産業用制御システムの発展に伴い、パワーモジュールには放熱能力に対してより高い要求が課されるようになった。
窒化アルミセラミックスは、以下の用途に使用できます：
• DBC/AMBセラミック基板材料
• パワーモジュールの放熱基板
• IGBTモジュール用セラミック基板
• パワーデバイスの絶縁基板

LED放熱システム
高出力LEDは、動作中に大量の熱を発生します。
熱伝導能力の高いセラミック材料を採用することで、熱伝導効率の向上に役立ちます。そのため、 、窒化アルミセラミックスも一部のLEDパッケージや放熱基板に使用されています。

通信用電子機器
5G通信、RF機器、および高周波電子製品において、熱管理は電気絶縁と同様に重要です。
窒化アルミセラミックスは、以下の用途に使用できます：
• 高周波モジュール
• マイクロ波デバイス
• 通信用基板
•  RF電子部品

レーザーおよび光電子機器
一部のレーザー機器や光電子システムでは、熱管理と構造的安定性の両立が求められます。
窒化アルミセラミックスは、一部の精密機器が求める材料の総合的な性能要件を満たすことができるため、関連する構造部品や基板製品にも採用されています。

適切な 窒化アルミセラミックスをどのように選定すればよいでしょうか？

用途によって 窒化アルミセラミックスに求められる性能要件は異なるため、選定にあたっては材料そのものに注目するだけでなく、製品構造、加工要件、および実際の使用条件を総合的に評価する必要があります。電子パッケージング、半導体装置、パワーエレクトロニクスなどの分野においては、初期段階で技術要件を明確化しておくことが、その後の製品開発や応用につながります。

熱伝導性能が用途の要件を満たしているか：
製品によって放熱能力への要求は異なるため、デバイスの電力、動作環境、および熱管理設計に基づいて、適切な材料グレードを選択する必要があります。

寸法精度と加工能力：
製品に複雑な構造、微細孔、異形輪郭、あるいは高い組立精度が求められる場合は、サプライヤーが対応する精密加工能力を有しているかを確認する必要があります。

材料の純度および焼結品質：
高品質な粉末原料と確立された焼結プロセスは、より均一な組織構造の形成に寄与し、製品性能の良好な基盤となります。

使用環境への適合性：
使用温度、真空環境、湿度、化学物質との接触の有無などの実際の使用条件に基づき、材料の適合性を評価します。

製品の一貫性と量産供給能力：
量産プロジェクトにおいては、サプライヤーの品質管理、生産能力、および納期の安定性に関する総合的な実績に注目します。

技術サポートとカスタマイズ能力：
製品に特殊な寸法、複雑な構造、または個別設計が必要な場合、エンジニアリング連携やカスタマイズ加工能力を備えたサプライヤーは、通常、プロジェクト開発により適切に対応できます。

調達担当者や製品エンジニアにとっては、プロジェクトの初期段階で製品図面、寸法要件、使用環境、性能目標などの情報を提供することで、サプライヤーが具体的な用途に合わせて、より参考価値の高い材料や加工案を提案できるようになり、ひいては製品開発の効率向上につながります。

まとめ

窒化アルミセラミックスは、熱伝導性能と電気絶縁性能を兼ね備えた先進的なエンジニアリングセラミックス材料であり、半導体装置、パワーエレクトロニクス、通信機器、LED放熱、および光電子機器などの分野において高い応用価値を持っています。その性能は材料自体だけでなく、粉末の品質、焼結プロセス、精密加工など、多くの工程の影響を受けるため、製品選定の際には、具体的な用途要件を踏まえて総合的に評価する必要があります。

をおの窒化アルミセラミックス製品やカスタム加工ソリューション探しの場合、JFMでは多種多様な先進セラミックス部品およびカスタム加工サービスを提供しています。 弊社の技術チームまでお気軽にお問い合わせください。お客様の製品要件、図面、および用途に基づき、材料選定や製造ソリューションの提案をさせていただきます。
