半導体製造に使用される主要な貴金属

はじめに

半導体製造システムにおいて、材料は単なる機能の担い手であるだけでなく、デバイスの電気的性能、 熱的安定性、および長期的な信頼性に直接影響を及ぼします。特に、先進プロセスと高密度パッケージングが絶えず発展する中、貴金属材料は「補助材料」から、重要な機能層を構成する主要な要素へと徐々に変化しています。
ウェハの前工程からパッケージの相互接続構造、さらには薄膜成膜やセンサー用途に至るまで、さまざまな貴金属がそれぞれのプロセスウィンドウにおいて異なる役割を担っています。これらの材料の応用ロジックを理解することは、より合理的なプロセス設計と材料選定に役立ちます。

パッケージ相互接続システム

パッケージ相互接続層は、チップと外部システムとの間の第一の界面であり、その中核的な役割は、熱サイクル、機械的応力、電流密度の複合的な作用下で安定した接続を維持することにあります。
このシステムにおいて、貴金属材料は主にはんだ合金、はんだボール構造、および界面金属層の形態で存在し、その選定は通常、以下の要因によって決定されます：
•  熱膨張係数の適合性
•  空隙率の制御能力
•  エレクトロマイグレーション耐性

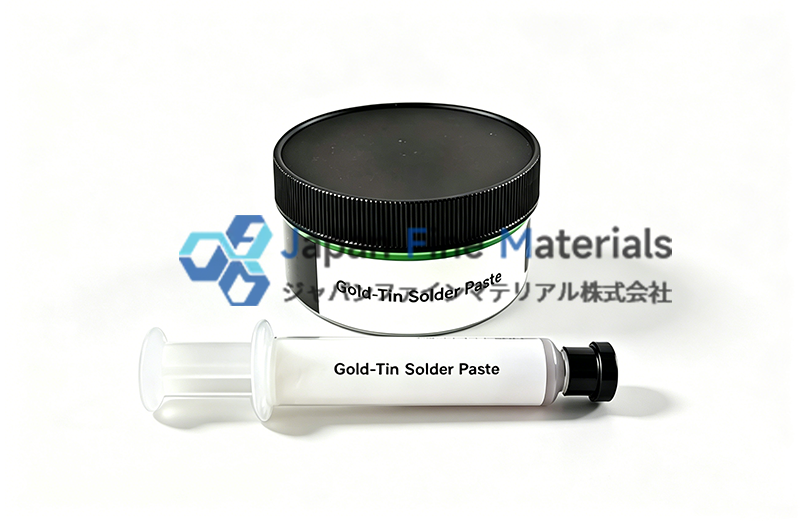

1. 高信頼性パッケージ用はんだ（Au–Sn系）
Au–Sn共晶系は、高信頼性パッケージングにおいて広く応用されており、特に以下の用途に適している：
•  気密パッケージ
•  RFおよびマイクロ波デバイス
•  航空宇宙および軍事用電子システム
その主な利点は以下の通りです：
•  共晶点が明確（278°C）で、凝固挙動が安定している
•  金属間化合物（IMC）層を形成し、長期の高温下でもクリープしにくい
•  耐酸化性に優れ、密閉環境に適している
しかし、コストが高く、界面の清浄度に対する要求が厳しいという制限があります。

2. Sn–Ag–Cu（SAC）はんだ系
民生用電子機器や標準化されたパッケージにおいて、SAC系（SAC305など）は依然として主流の選択肢である。
AgおよびCuを導入することで：
•  濡れ性と機械的強度を向上させる
•  熱サイクル寿命の向上
•  電流耐力の最適化
その性能は主に、β-Sn結晶粒構造およびAg₃Sn析出相の分布形態に依存する。

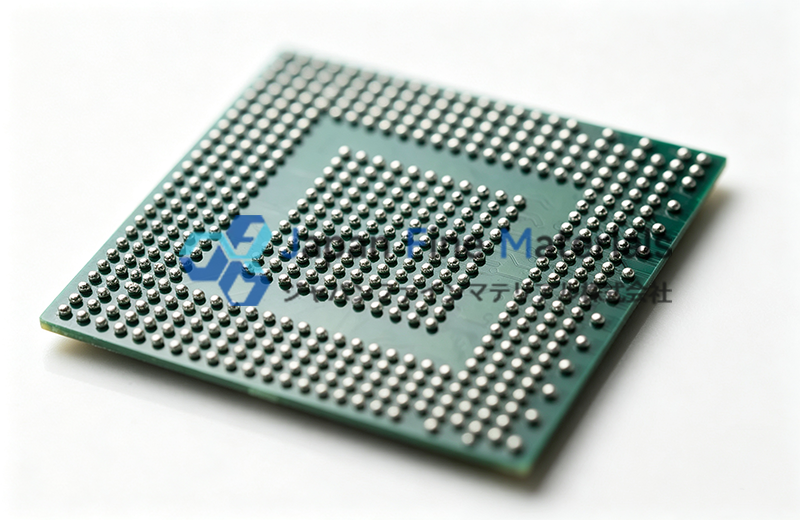

3. ソルダーボール相互接続構造（BGA / フリップチップ）
高密度パッケージにおいて、はんだボールはチップと基板間のアレイ相互接続を担っており、その重要な開発方向には以下が含まれる：
•  微細化
•  空孔の抑制
•  銅柱コンタクト
BGAパッケージにおいて、銅芯はんだボール（Copper-Core Solder Ball）の導入により、球状相互接続を維持しつつ抵抗を低減し、電流許容能力を向上させることができる。一方、フリップチップ（Flip-Chip）においては、銅柱バンプ（Copper Pillar Bump）が、電気めっきによる銅柱構造を通じて、より高密度なチップレベル相互接続を実現する。

チップボンディングシステム

ボンディングシステムは、チップ内部の相互接続における抵抗分布、信号遅延、および長期ドリフト特性に直接影響を及ぼし、高周波デバイス設計における重要な制約条件となります。

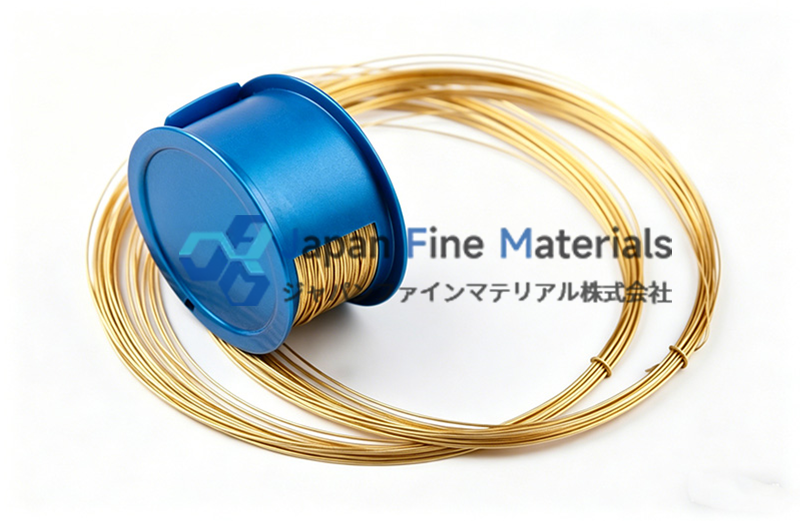

1. 金ボンディングワイヤ方式
金ボンディングワイヤは、依然として高信頼性デバイスに広く使用されており、その利点は主に以下の点に表れている：
•  化学的安定性が高く、耐腐食性に優れている
•  導電率が安定している（信号ドリフトが小さい）
•  ボンディングウィンドウが広い
ハイエンド用途では、以下のものも採用される：
•  Au–Pd合金ワイヤ（曲げ疲労耐性の向上）
•  Au–Cu系（材料コストの低減と機械強度の最適化）
その接合メカニズムは通常、熱超音波接合を伴い、界面拡散と塑性変形の相乗作用に依存している。

2. 共晶および金属間化合物接合系
Au-Sn共晶系は高信頼性の気密パッケージングに使用され、Au-Ge共晶系は主に化合物半導体（GaAsなど）チップの裏面への共晶接合（ダイアタッチ）に使用されます。その主な特徴は以下の通りです：
•  IMCを介して冶金結合界面を形成すること
•  高温環境下でも構造の安定性を維持する
•  高電力密度デバイスのパッケージングに適している

3. 蒸着および薄膜前駆体系
一部の先進デバイスにおいて、金およびその合金は以下の用途に使用されています：
•  電子ビーム蒸着
•  熱蒸着
ナノスケールの金属薄膜の形成。用途：
•  オーム接触層
•  ゲート構造
•  反射層または遮断層

半導体テストシステム

テスト段階は本質的に「高周波マイクロコンタクトシステム」であり、材料は導電性を持つだけでなく、高頻度の繰り返し接触下でも界面の安定性を維持しなければなりません。

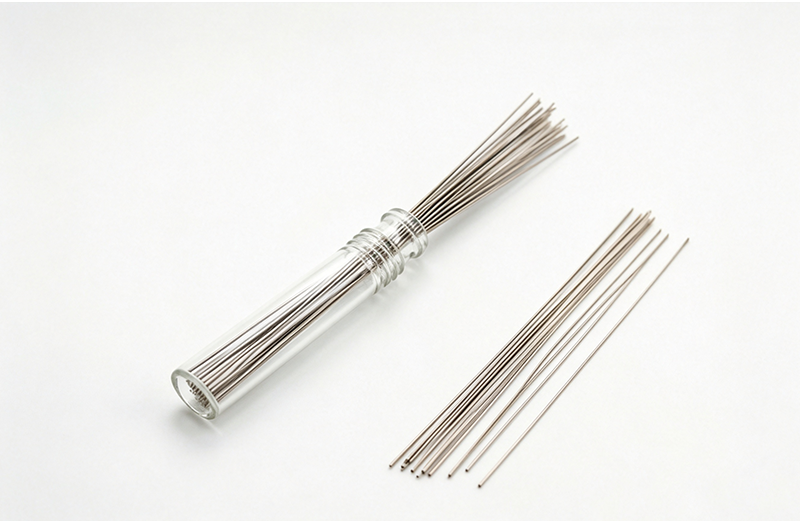

1. プローブシステム用材料
主に以下が含まれる：
•  タングステン系プローブ（W合金）
•  ベリリウム銅プローブ（BeCu）
•  パラジウム合金メッキプローブ
主要な性能指標：
•  接触抵抗の安定性
•  挿抜寿命
•  耐汚染性

2. 大電流試験用構造
パワーデバイスの試験に使用され、その設計上の重点は以下の通りです：
•  低インダクタンス経路の設計
•  スプリング接点の安定性
•  表面の貴金属メッキ（Au / PdNi）

3. 材料工学の考え方
パラジウムおよびプラチナ系材料の導入は、主に酸化膜の生成とマイクロ溶接による摩耗を低減するために行われています。

薄膜成膜システム

先進プロセスにおいて、貴金属ターゲットはPVDおよびスパッタリングプロセスを通じてナノレベルの薄膜構造を形成し、デバイスの機能を実現するための基礎層の一つとなっている。

1. 貴金属ターゲット系
•  Au（高導電性電極層）
•  Pt（安定化電極／触媒層）
•  Ru（バリア層／コンデンサ電極）
主要指標：
•  純度（99.99%以上）
•  結晶粒の均一性
•  スパッタリング速度の安定性

2. 薄膜形成メカニズム
スパッタリングプロセスにおいて：
•  プラズマがターゲットを衝突させる
•  原子レベルの粒子がウェハー表面に堆積する
•  連続または多層のナノ構造が形成される
このプロセスは、薄膜の抵抗率、界面付着力、および長期的な熱安定性にいずれも顕著な影響を与える。

導電性機能材料システム

このシステムは主に「ウェハーレベル以外の接続」に使用され、パッケージングおよびモジュールレベルの構造において役割を果たす。

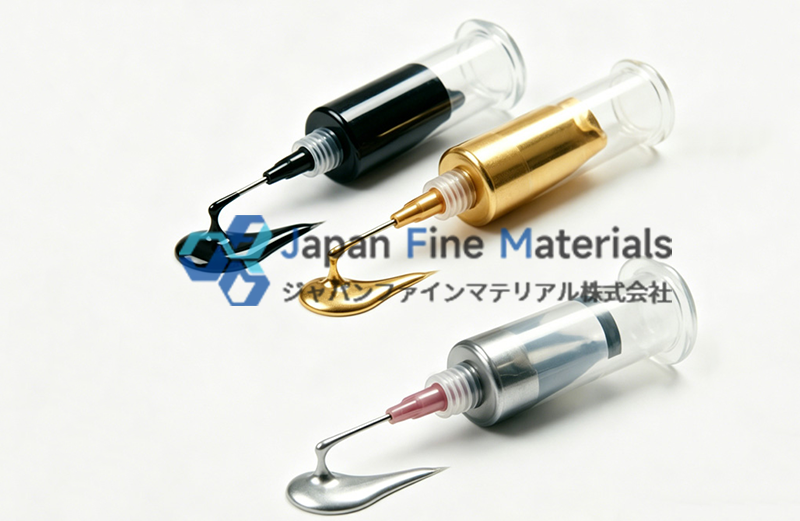

1. 金属ペースト系
以下を含む：
•  金ペースト
•  銀ペースト
•  プラチナペースト
主な用途：
•  厚膜回路
•  チップ実装
•  配線パターンの形成
その性能の核心は以下に左右されます：
•  焼結密度
•  粒子径分布
•  有機キャリアの揮発挙動

2. 導電性樹脂系（ICA / ACA）
•  ICA：等方性導電性バインダー（全体が導電性）
•  ACA：異方性導電性バインダー（Z軸方向の導通）
重要管理点：
•  充填剤の分散性
•  導電粒子の接触確率
•  硬化収縮応力

3. ナノ銀焼結システム
パワー半導体（SiC／GaN）への応用が急速に拡大しており、その利点には以下が挙げられる：
•  高い熱伝導率（代表値150～250 W/m・K、焼結密度および気孔率に依存）
•  高融点接合（固相焼結）
•  優れた電流密度耐性
本質的に、従来のはんだ系に対する「高温での代替ソリューション」である。

半導体で使用される貴金属材料

材料体系の観点から見ると、現在の半導体業界で比較的典型的に応用されている貴金属および関連機能材料には、主に以下の種類が含まれます：

結び

半導体製造における貴金属材料の中核的な価値は、その優れた導電性と化学的安定性にあるだけでなく、極端な熱・電気・機械的結合環境下において界面の安定性を維持する能力にもあります。
パッケージの相互接続から薄膜成膜に至るまで、各材料は特定のプロセスノードに組み込まれており、界面工学と合金設計が相まって、現代の高性能電子デバイスの実現を支えています。
具体的な半導体プロセスにおける貴金属材料の選定ロジックや応用ソリューションについてさらに詳しく知りたい場合は、JFMまでお問い合わせいただければ、関連する技術サポートや製品情報をご提供いたします。
