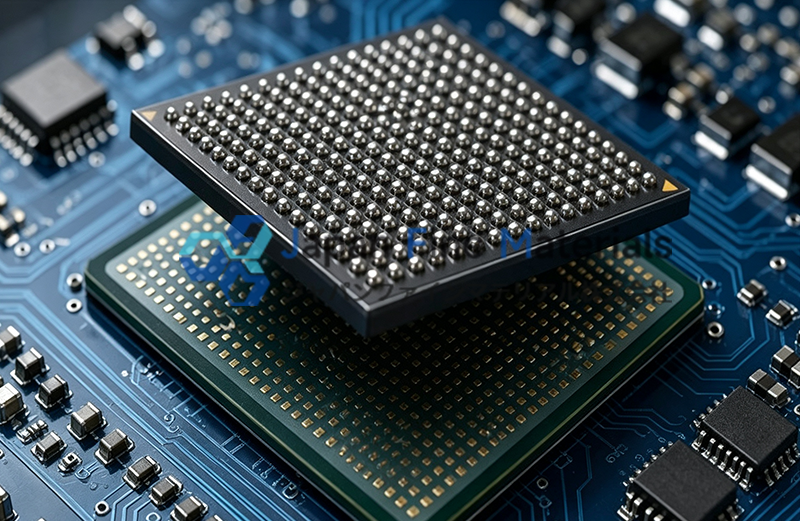

CSPパッケージングにおけるBGAはんだボールの役割

はじめに

先進的な半導体パッケージングシステムにおいて、CSP（チップスケールパッケージ）は高密度集積回路の主流ソリューションの一つとなっており、その中核的な目標は、チップサイズに近いパッケージ範囲内で、より高いI/O密度と優れた信号伝送性能を実現し、小型化および高速化のアプリケーションニーズを満たすことにある。
パッケージ構造が従来のリード形式からアレイ型相互接続へと進化するにつれ、BGA はんだボールはCSPパッケージにおける重要な構成要素となり、チップと基板間の電気的接続を確立するとともに、構造全体の応力および熱応力の分散にも寄与している。
実際の応用において、 はんだボールは電気的導通品質に影響を与えるだけでなく、熱サイクル条件下におけるパッケージの信頼性にも密接に関連しています。したがって、CSP構造において、これは電気的性能と機械的信頼性の両方に影響を与える中核的な相互接続要素となります。

CSPパッケージの相互接続経路の論理

構造的な観点から見ると、CSPパッケージの核心的な特徴は、チップの電気信号をより短く、より直接的な経路で引き出すことで、性能を向上させ、信号損失を低減することにある。
実際のパッケージングにおいて、信号伝送は通常、以下の経路を経由します：
•  チップのパッド
•  UBM金属層
•  RDL再配線層
•  BGA はんだボール
•  PCBパッド
この構造は、従来のワイヤボンディング方式と比較して、線状のワイヤ接続から垂直アレイ型の相互接続へと変化した点が最大の違いです。
各層の役割も明確です：
•  UBM層： チップのアルミニウムパッドとはんだとの間に、はんだ付け可能な金属界面を提供し、アルミニウムとはんだ間の有害な拡散を阻止して、界面の冶金学的安定性を確保する
•  RDL層：チップ上の微細ピッチのパッドを、パッケージングに適したレイアウトに再配置する役割を担う
•  BGA はんだボール：パッケージとPCB間の最終的な電気的接続および機械的固定を実現する
信号経路が大幅に短縮されるため、CSPパッケージは寄生インダクタンスと信号遅延を効果的に低減でき、これは高速信号伝送（メモリチップや通信チップなど）において極めて重要です。
さらに、アレイ型相互接続とアンダーフィル（Underfill）技術を組み合わせることで熱機械的応力を効果的に分散させることができ、、従来のワイヤボンディングと比較して、CSPは温度サイクルや機械的衝撃に対する信頼性が大幅に向上します。

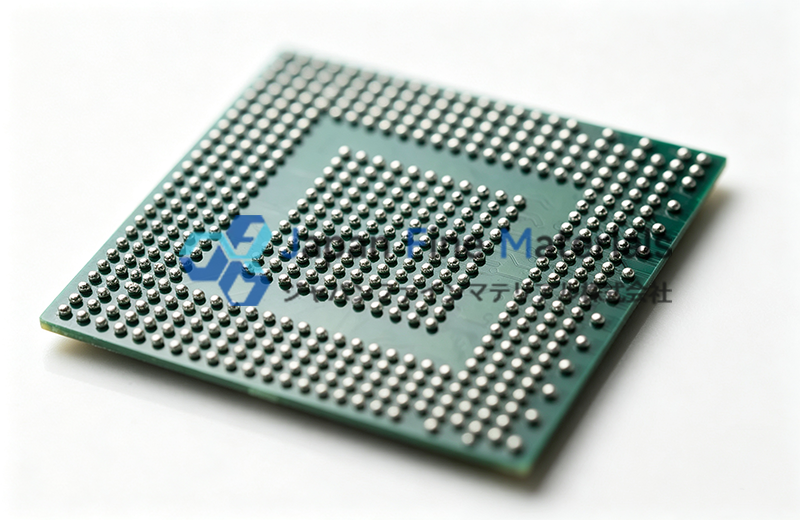

BGA はんだボールがCSPパッケージにおいて果たす3つの役割

CSPパッケージ構造において、BGA のはんだボールの価値は単なる接続点にとどまらず、電気的、力学的、構造設計上の制約に同時に関与する多機能な界面層である。
これはパッケージシステムにおいて重要な中間層の位置を占め、全体的な性能を増幅させる効果があり、サイズは小さいものの、故障モードや信頼性の限界に非常に直接的な影響を与えます。

1. 電気的相互接続：低インピーダンスの信号伝送経路
CSP構造において、BGA はんだボールは、チップとPCB間の最終的な電気的接続経路を担っており、その性能は導電能力だけでなく、界面の冶金構造の安定性にも左右される。
その設計上の重要なポイントは以下の通りです：
•  相互接続抵抗またははんだ接点のオーム抵抗
•  IMC層の厚さ制御（Cu6Sn5 / Cu3Sn）
•  はんだ接合部の均一性
高速信号（5G RFや高速メモリなど）のアプリケーションにおいて、はんだ接合部の形状は以下に直接影響を与えます：
•  インピーダンス整合
•  信号の反射
•  クロストーク

2. 機械的緩衝：熱膨張の不一致を解消する構造
CSPパッケージでは、典型的なCTE（熱膨張係数）の不整合の問題が存在します：
•  シリコンチップ：≈ 2.6 ppm/°C
•  PCB基板：≈ 14–17 ppm/°C
この差により、熱サイクル中にせん断応力が発生します。
一方、BGA のはんだボールは、はんだ合金のクリープおよび塑性変形によって応力を吸収します。熱サイクル過程におけるその力学的応答は、通常次のように現れます：
•  低応力／低温段階：弾性変形が主
•  中程度の応力／高温段階：クリープ変形（応力緩和）
•  高応力／高ひずみ率段階：塑性変形
その信頼性は、はんだのクリープ疲労寿命に依存します。

3. パッケージ密度の制御：ピッチとボール径の連成設計
CSPパッケージの本質は、限られた空間内でのI/Oの再構成であり、BGA はんだボールアレイがこの構造の幾何学的境界条件を定義しています。
設計の観点では、 はんだボールは以下のパラメータを直接制約する：
•  アレイ間隔
•  ボール径
•  パッド開口寸法
これら3つの要素の間には強い相関関係が存在します：
•  間隔が狭いほど：ボール径の一貫性に対する要求が高くなる
•  ボール径のばらつき：ブリッジ発生リスクに直接影響する
•  高密度アレイ：真円度に対して極めて敏感
0.4mm以下のピッチ設計において、 はんだボールの寸法公差は通常、マイクロメートルレベルに制御する必要があります。

CSPパッケージにおける はんだボールの主要なプロセスチェーン

BGA はんだボールのCSPパッケージにおける最終的な性能は、材料そのものだけでなく、パッケージングプロセス全体の品質管理にも左右されます。通常、いくつかの重要な工程が相まってはんだ接合部の品質を決定すると理解されています。

1. UBM層の準備（パッド界面処理）
ボール配置の前に、チップのパッド上に遷移金属層（UBM）を形成する必要があります。その主な役割は以下の通りです：
•  はんだの付着性を向上させること
•  金属拡散による故障の防止
•  はんだ接合部の界面反応を制御する
この層の処理が不十分だと、たとえ はんだボール自体の品質が基準を満たしていても、はんだ剥離や界面の不安定といった問題が発生する可能性があります。

2. はんだボールの実装
この工程では、 のはんだボールを配列に従って対応するパッド位置に配置します。重要な管理項目は以下の通りです：
•  はんだボールの位置が揃っているか
•  ボール径が均一であるか
•  ずれや欠落があるかどうか
高密度CSP構造において、この工程の精度は極めて重要であり、わずかな偏差もその後のリフロー工程で増幅される可能性があるためである。

3. リフローはんだ付け
リフローは、 はんだボールが真正に成形され、接続されるプロセスです。
温度が上昇すると：
•  はんだボールが溶融し
•  パッドと濡れ合い
•  冷却後に安定したはんだ接合部が形成される
この段階ではんだ接合部に主に影響を与えるのは：
•  接合強度
•  内部構造の均一性
•  長期的な信頼性
温度曲線の制御が不十分だと、はんだ付け不良、はんだ接合部内部の空洞（ボイド）、または接合強度の低下といった問題が生じやすくなります。

4. 洗浄と残留物の管理
リフロー後には通常、フラックスが残留しますが、これを完全に除去しないと、以下のような長期的なリスクが生じる可能性があります。
•  腐食
•  絶縁性能の低下
•  エレクトロマイグレーションのリスク増加
そのため、高信頼性製品では、一般的に洗浄を行うか、残留の少ない材料を使用します。

5. 検査と品質確認
最後に、はんだ接合部の検査を行う必要があります。一般的な方法には以下が含まれます：
•  X線検査による内部構造の確認
•  外観検査（位置ずれや欠落の有無）
•  信頼性試験（熱サイクル試験など）
その目的は、はんだ接合部が構造および信頼性の両面で要件を満たしていることを確認することです。

代表的な故障モードの分析

CSPパッケージにおいて、BGA はんだボールは通常、高応力、高電流密度、および複雑な熱サイクル環境下に置かれており、その故障は単一の原因によるものではなく、材料、構造、およびプロセスの複合的な作用の結果である。設計上の一般的な問題は、空洞、疲労破壊、界面劣化、およびエレクトロマイグレーションの4種類に分類できる。

1. はんだ接合部の空洞
はんだ接合部の空洞は、主にリフロー工程中にガスが適時に排出されず、はんだが凝固する際に閉じ込められて空洞が形成されることに起因します。
一般的な要因：
•  フラックスからの揮発ガスの排出が不十分
•  リフロー温度プロファイルが不適切（昇温または保温が不十分）
•  ランドの酸化による濡れ性の阻害
•  はんだボールまたはパッド表面の汚染
工程への影響：
•  有効なはんだ付面積の減少
•  局所的な電流密度の上昇
•  熱伝導能力の低下
•  高出力時、局所的な過熱が生じやすくなる

2. 熱サイクル疲労破壊
チップとPCBの間に顕著な熱膨張係数（CTE）の差があるため、 はんだボールは温度サイクル中に継続的にせん断応力を受けます。
破壊メカニズム：
•  はんだ接合部の縁に微細な亀裂が発生
•  亀裂が結晶粒界またはIMC層に沿って進展する
•  はんだ接合部の断面強度が徐々に低下する
•  最終的に開路故障が発生する
高リスク領域：
•  パッケージの四隅 はんだボール
•  中性点から離れた位置

3. 界面破壊とIMCの異常増殖
はんだボールと銅パッドの間に金属間化合物（IMC）が形成される。これは接続強度の鍵となるが、同時に脆弱な部分でもある。
主な問題：
•  IMC層の過剰な成長による脆性の増加
•  熱老化による界面の層間剥離
•  拡散の不均一による局所的な結合強度の低下
技術的な影響：
•  せん断強度の低下
•  耐落下性の低下
•  機械的衝撃による破損が生じやすくなる

4. エレクトロマイグレーションによる破損
高電流密度条件下では、電子流の影響により金属原子が方向性を持って移動する。
現れ方：
•  陰極領域に空孔が形成される
•  陽極領域での材料の堆積
•  局所的な抵抗の上昇、さらには断線
影響要因：
•  電流密度
•  動作温度
•  はんだ接点の微細化の程度
•  合金系の安定性

エンジニアリング用途

BGA はんだボールは、CSPパッケージにおける高密度、高周波、高信頼性を追求するシステムレベルチップ（SoC）パッケージング向けの重要な相互接続材料です。そのため、その応用シーンは通常、サイズ、信号の完全性、および長期的な安定性に対する要求が極めて高い分野に集中しています。

1. スマート端末およびモバイルコンピューティング用チップ
主な用途：
•  携帯電話用SoCチップ
•  メモリチップ
•  RFモジュール
CSPパッケージは、スマートフォンや民生用電子機器で非常に広く採用されています。その主な原動力は、製品の継続的な薄型・軽量化および高性能化であり、これによりパッケージのスペースや集積度に対する要求がさらに高まっています。
この分野において、BGA はんだボールは、高密度相互接続を実現すると同時に、高速信号伝送の安定性を確保するために主に使用されており、全体的な消費電力や性能に直接的な影響を与えます。

2. 高速メモリおよびデータ処理デバイス
主な用途：
•  DRAM
•  NANDフラッシュ
•  SSDコントローラチップ
この種の製品は通常、高速なデータ読み書き状態にあるため、パッケージ内の配線接続の安定性に対する要求が高く、信号整合性のわずかな劣化でも、特に高速インターフェースにおいて、データの読み書きの正確性に影響を及ぼす可能性があります。
ここでは、はんだボールの主な役割は、高速信号伝送の信頼性を確保すると同時に、抵抗と信号損失を低減し、長期にわたる動作の安定性を高めることです。

3. 自動車用電子制御システム
主な用途：
•  ECU（エンジン制御ユニット）
•  ADASシステム
•  バッテリー管理システム
自動車用電子機器は、典型的な高信頼性アプリケーションに属し、複雑な環境下で長期にわたり安定して動作することが求められるため、封止材料にはより高い要件が課されます。
その主な特徴は、広い温度範囲（-40°C～150°C）と激しい振動環境であるため、BGA はんだボールは、長期使用による亀裂や故障を防ぐために、優れた耐熱疲労性と構造的安定性を備えている必要があります。

4. 通信および高周波RFモジュール
主な用途：
•  5G基地局
•  RFフロントエンドモジュール
•  通信用チップ
通信機器は信号品質に非常に敏感であり、特に高周波環境下では、パッケージの欠陥（ など、はんだボールの位置ずれや空洞）が信号の完全性の低下を招きやすくなります。
ここでのはんだボールの主な役割は、信号経路を安定させ、伝送損失を低減し、電気的接続全体の信頼性を高めることです。

5. 産業用制御および組み込みシステム
主な用途：
•  PLCコントローラ
•  産業用ロボット制御ボード
•  組み込みシステム
産業用制御機器は通常、長時間の連続運転が求められ、特に複雑な産業環境においては、安定性と信頼性に対する要求が厳しい。
この分野におけるBGA はんだボールは、耐酸化性、低故障率、および連続稼働時の安定性など、長期的な信頼性の確保が特に重視されます。

まとめ

CSPパッケージ体系において、BGA はんだボールの役割は、以下の3点に要約できます。
•  構造的接続ユニット
•  応力緩和媒体
•  信頼性管理の要
これは単なる接続材料にとどまらず、電気的相互接続、機械的応力の緩衝、そしてパッケージ全体の信頼性管理を担う重要な構造単位でもあります。
工学的な観点から見ると、信号伝送品質、熱サイクル寿命、および長期使用時の安定性を決定する上で直接関与しており、その性能は材料体系、ボール径の均一性、リフローはんだ付けプロセスの制御など、複数の要因の協調的な最適化に依存しています。
したがって、BGA はんだボールは、本質的にパッケージ性能の中核をなす構成要素であり、独立して存在する消耗品ではありません。
