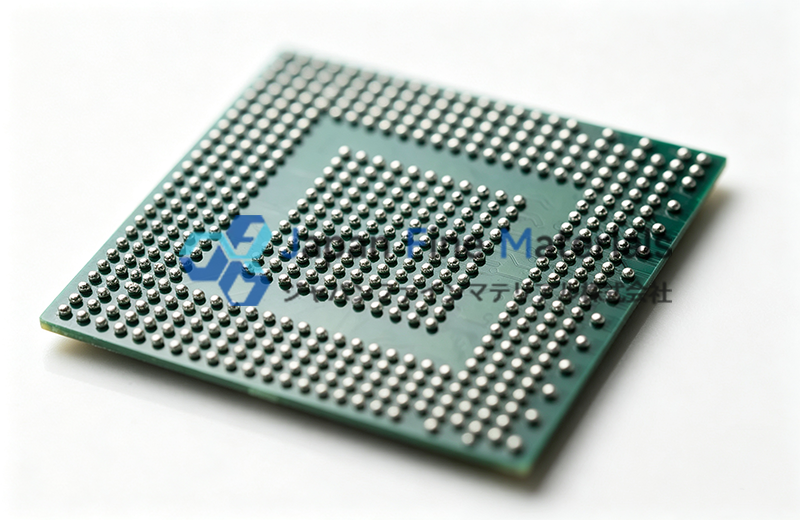

BGA はんだボール 半導体パッケージングガイド

はじめに

半導体デバイスの小型化、高性能化、高集積化が進むにつれ、パッケージング技術の重要性はますます高まっています。スマートフォンのプロセッサ、サーバーのメモリチップ、あるいは自動車用電子機器の 制御モジュールなど、パッケージングの品質は製品の性能と信頼性に直接影響を与えます。
数あるパッケージング材料の中でも、 BGAはんだボールは、そのサイズは極めて小さいものの、チップと外部回路を接続するための重要な媒体です。半導体パッケージング企業、EMSメーカー、および電子製品メーカーにとって、 BGAはんだボールの材料特性、仕様の選定、品質要件を理解することは、パッケージングの歩留まりと製品の信頼性を確保するための基礎となります。

のBGAはんだボールとは？

BGAはんだボールは、あらかじめ成形された球状のはんだであり、主に半導体パッケージングや高密度電子組立の分野で使用されます。パッケージングの要件に応じて、その直径は通常0.1mmから0.76mmの範囲ですが、 一部の先進的なパッケージング（微細ピッチWLCSPなど）では、0.15mmから0.25mmの規格が採用されることもあります。一方、3D集積やチップスタッキングにおいては、マイクロバンプ（micro-bump）がさらに0.05mm程度まで小型化される場合がありますが、その製造プロセスはBGA GABはんだボールとは異なります。

電子製品の薄型・軽量化および高集積化が進むにつれ、チップはより狭い空間内でより多くの接続点を実現する必要が生じています。従来のリード付きパッケージではこうしたニーズを満たすことが次第に困難になっていますが、アレイ配置を採用した （BGAはんだボール）は、限られた面積内でより高いI/O密度を提供できるため、BGA、CSP、WLCSP、およびフリップチップなどのパッケージ技術で広く採用されています。
BGAはんだボールには以下の特徴があります：
•  豊富なサイズバリエーションにより、さまざまなパッケージ設計のニーズに対応可能
•  球度が高く、自動ボール付けおよび組立に適している
•  用途に応じて合金組成を調整可能
•  高密度・高信頼性の電子パッケージに適している
•  鉛フリーおよび特殊合金システムの要件に対応
現在、 のBGAはんだボールは、スマートフォン用チップ、メモリ、通信モジュール、車載電子機器、産業用コントローラなどの製品のパッケージング工程において、不可欠な基礎材料の一つとなっています。

半導体パッケージングにおけるBGAはんだボールの主な役割

のBGAはんだボールは体積が極めて小さいものの、半導体パッケージングにおいて複数の重要な役割を担っています。電気的接続から機械的サポート、さらには信頼性の確保に至るまで、その性能はパッケージングの品質や最終製品の安定性に直接影響を与えます。

1. 安定した電気的接続の確立
BGAはんだボールの最も基本的かつ重要な役割は、チップパッケージとPCBの間に信頼性の高い電気的接続経路を確立することです。
リフローはんだ付け工程において、 のBGAはんだボールは溶融してはんだ接点を形成し、チップ内部の電源、制御信号、データ信号が電子システム全体へ円滑に伝送されるようにします。従来のピンパッケージと比較して、BGAのアレイ構造はより多くのI/O数を提供できると同時に、信号伝送経路を短縮し、高速信号伝送性能の向上に寄与します。

2. 機械的支持能力の提供
導電機能に加え、 のBGAはんだボールは、パッケージ構造を支える重要な役割も担っています。
チップがPCBに実装されると、はんだ接合部は輸送、組立、および実際の使用過程で生じる振動、衝撃、外部応力に耐える必要があります。安定したはんだ接合構造は、パッケージが良好な機械的強度を維持するのに役立ち、外力の作用による接続不良のリスクを低減します。

3. 熱応力の影響を緩和する
半導体デバイスは動作中に絶えず昇温・降温のサイクルを繰り返しますが、チップ、パッケージ基板、およびPCBの熱膨張係数はそれぞれ異なります。
この差異により、接続部に持続的な熱応力が生じます。 BGAはんだボールは、その材料特性によって応力の一部を吸収・分散させることができるため、はんだ接合部の疲労亀裂や破断などのリスクを低減し、製品の長期稼働における信頼性を向上させます。

4. 高密度パッケージ設計への対応
電子製品の小型化と高性能化が進むにつれ、パッケージ構造は限られた空間内により多くの接続点を実現することが求められています。
BGAはんだボールアレイ設計は、I/O密度を効果的に高め、高度なパッケージングにおける高集積化のニーズを満たすことができます。現在、BGA、CSP、WLCSP、SiPなどのパッケージング技術に広く採用されており、高密度パッケージングを実現するための重要な基盤の一つとなっています。

BGAはんだボールの材料タイプ

Sn63Pb37（スズ・鉛合金）
これは従来の電子パッケージングで広く採用されているはんだ系であり、その特徴は以下の通りです：
•  融点が低い
•  優れた濡れ性
•  プロセスが確立されている
•  はんだ付けウィンドウが広い
しかし、環境規制の制約により、その適用範囲は徐々に縮小しつつあります。

SAC305（Sn96.5/Ag3.0/Cu0.5）
これは比較的広く使用されている鉛フリーはんだの一つであり、主な利点は以下の通りです：
•  RoHS要件に適合
•  優れた機械的強度
•  高い熱サイクル信頼性
•  民生用電子機器および産業用電子機器分野で広く使用されている

特殊合金系
自動車用電子機器、高信頼性産業用機器、または特殊なパッケージング要件に対応するため、一部のメーカーはカスタマイズされたはんだシステムを採用しています。例えば：
•  低銀はんだ
•  高信頼性鉛フリーはんだ
•  低温はんだ
•  微合金化はんだ
これらの材料は通常、特定の動作条件下での信頼性最適化のために使用されます。

適切な のBGAはんだボール仕様をどのように選択すればよいでしょうか？

BGAはんだボールの仕様選定は、単にサイズを選ぶという単純なものではなく、パッケージ構造、製造プロセス能力、および最終的な信頼性要件を同時に満たす必要がある体系的な意思決定です。

1. パッケージの種類と構造設計に基づいて基本範囲を決定する
パッケージ構造によって、 のBGAはんだボールの仕様に対する制約には大きな違いがあります：
•  標準BGAパッケージ：スペースが比較的余裕があり、選択可能なボール径の範囲が広い
•  CSP / WLCSPパッケージ：スペースが極めて限られており、小径ボールと高い均一性がより強く求められる
•  システムレベルパッケージ：通常、複数のデバイスが混在しており、ピッチやコプランアリティに対してより敏感
•  フリップチップ関連構造：微細ピッチ設計に重点が置かれ、 のBGAはんだボールの寸法公差に対する要求が極めて高い
一般的に、パッケージサイズが小さくなり、I/O密度が高くなるほど、 BGAのはんだボール仕様は小型化・高精度化に向かう傾向がある。

2. BGAのはんだボールピッチからボール径を逆算する
ピッチは、 BGAのはんだボール仕様を決定する中核的なパラメータの一つであり、両者の間には直接的な制約関係が存在します。設計上は通常、次の基本原則に従います。すなわち、ピッチの安全マージンを確保した上で、最大の実効はんだ接合面積を実現するはんだボール径を設定する必要があります。
ボール径が大きすぎる場合：
•  ブリッジが発生しやすくなる
•  リフローはんだ付け時の陥没リスクが増加する
•  コプランアリティの制御が困難になる
ボール径が小さすぎる場合：
•  はんだ接合部の接触面積が不足する
•  機械的強度が低下する
•  信頼性（特に熱サイクル寿命）の低下
しかし、ファインピッチ設計において、ボール径の縮小は通常、ランドの縮小を伴うため、はんだ接合部の熱サイクル寿命はそれに応じて低下します。そのため、単にボール径を大きくするのではなく、アンダーフィル（Underfill）や低αはんだなどの構造的・材料的な手段を用いて信頼性を補う必要があります。
したがって、設計段階では、個別の選定を行うのではなく、PCBのパッドサイズ、ソルダーレジストの開口部、およびパッド間隔を総合的に考慮して調整を行う必要があります。

3. I/O数と電流負荷要件に基づく調整
BGAはんだボールは、信号接続を担うだけでなく、一定の電流を流すこともあるため、以下の状況では仕様の適合に特に注意を払う必要があります：
•  高I/O密度のチップ（SoC / GPU / FPGA）
•  電源ピン数の多いパッケージ
•  高出力モジュール（RFパワーアンプ、自動車用ECUなど）
一般的に：
•  ボール径が大きいほど：抵抗が低く、耐電流能力が高い
•  ボール径が小さいほど：高密度化、占有スペースの削減
したがって、電気的性能とスペースの制約との間でバランスを取る必要があります。

4. PCBパッドの設計と製造プロセスの能力との整合
パッケージ設計が適切であっても、PCB側の能力と適合していなければ問題が発生するため、以下の点を重点的に考慮する必要があります：
•  パッドサイズ
•  ソルダーレジスト層の設計
•  コプラネアリティ制御能力
•  リフロー炉の温度プロファイル制御能力
•  窒素リフロー環境への対応の有無
例えば、高密度PCBにおいて、ソルダーレジストの開口部が小さすぎたり、位置がずれたりすると、 のBGAはんだボールの濡れや成形品質に直接影響を及ぼします。

5. 用途の信頼性レベルに基づいて材料と仕様の組み合わせを選択する
用途によって、 のBGAはんだボールに対する信頼性要件には明らかな違いがあります：
•  民生用電子機器：コストと歩留まりを優先
•  産業用電子機器：安定性と寿命を重視
•  自動車用電子機器：熱サイクル、振動、および過酷な環境への適応性を重視
•  高信頼性通信機器：長期的な安定性と低故障率を重視
高信頼性用途では、通常、適切なボール径を選択するだけでなく、以下の製品と組み合わせる必要があります：
•  SAC305 / SAC405などの鉛フリー系
•  より厳格な真円度管理
より低い酸化グレードの材料

のBGAはんだボールの品質に影響を与える重要な要因

寸法の一貫性
BGAはんだボールの寸法偏差が大きすぎると、以下の問題を引き起こす可能性があります：
•  ボール実装の困難
•  コプランアリティの不足
•  はんだ接合部の高さの不均一
•  リフローはんだ付けの欠陥増加
高精度なボール径の管理は、パッケージングの歩留まりを確保するための重要な前提条件です。

真円度
理想的な状態では、 のBGAはんだボールは高い真円度を維持すべきであり、真円度が不十分な場合、以下の影響が生じる可能性があります：
•  自動ボール実装の効率
•  はんだ接合部の形成品質
•  はんだ付けの一貫性
特にファインピッチパッケージにおいては、この点が極めて重要です。

表面酸化の抑制
はんだ材料は酸化に非常に敏感であり、特に鉛フリー系ではその傾向が強い。 BGAのはんだボールの表面酸化は濡れ性を低下させ、酸化が深刻な場合には以下の現象が発生する可能性がある：
•  はんだ付け不良
•  濡れ不良
•  はんだ接合部の界面脆化
•  リフロー時の不完全な融合
したがって、製造、包装、保管の過程において、酸化レベルを厳格に管理する必要があります。

合金組成の安定性
BGAはんだボールの品質は、まずSnAgCu（SAC）やスズ・鉛系といった合金体系そのものに左右されます。ごくわずかな組成の変動であっても、以下の点に影響を及ぼす可能性があります：
•  融点のずれ
•  濡れ性の変化
•  はんだ接合部の強度のばらつき
•  熱疲労寿命の低下
したがって、安定した冶金制御能力は、高品質な BGA はんだボールの製造における重要な基準の一つである。

まとめ

半導体パッケージ業界において、 BGAはんだボールは、パッケージ構造全体の中ではごく小さな部品に過ぎませんが、パッケージの品質、生産歩留まり、製品の信頼性に直接関係しています。
材料の選定から仕様の適合、寸法管理から信頼性検証に至るまで、すべての工程において厳格な管理が必要です。用途の要件を満たす BGAはんだボール製品を選択して初めて、その後のパッケージ製造に安定した基盤を提供し、高まる市場の要求を満たすことができます。
