窒化アルミニウムセラミックリング：特性、利点と用途

はじめに

半導体製造装置において、セラミック部品は、温度変化、電気絶縁、寸法適合、および複雑なプロセス環境といった要件に同時に対応することが求められます。リング状の構造部品の場合、材料の選択は部品自体の性能に関わるだけでなく、周囲のコンポーネントとの適合性にも影響を及ぼします。

窒化アルミニウムセラミックスは、高い熱伝導率、電気絶縁性、および低い熱膨張係数を備えていることから、熱管理や絶縁性能が求められる一部の装置構造に徐々に採用されつつあります。本稿では材料特性、適用シーン、材料比較選定要因、、およびといった観点から、 窒化アルミニウムセラミックリングの特徴とその実際の応用について紹介します。

窒化アルミニウムセラミックリングとは？

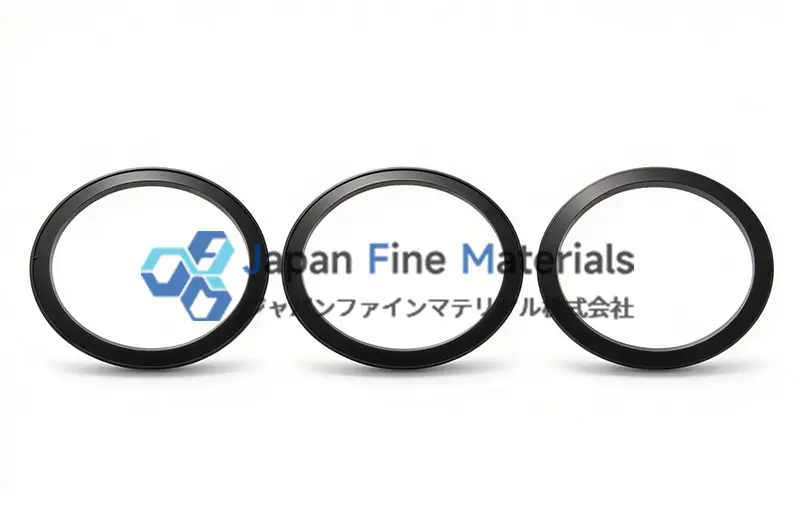

窒化アルミニウムセラミックリングは、窒化アルミニウムセラミック材料を加工して形成された環状の部品です。その基本構造は比較的単純ですが、実際の製品は装置の構造に応じて、外径、内径、厚さ、穴の位置、段付き構造などを設計することができます。

窒化アルミニウム自体はエンジニアリングセラミックス材料に属し、高い熱伝導率（代表値 140–200 W/(m·K)）と比較的適度な熱膨張係数（約 4.5–5.5 × 10⁻⁶/K、25–1000°C）を有しています。これはアルミナ（約 7–8 × 10⁻⁶/K）よりは低いものの、一部の低膨張セラミックスよりは高くなっています。同時に電気絶縁性も備えている。これらの材料特性により、熱伝達、電気的絶縁、および寸法変化に比較的敏感な装置部品への応用が可能となる。

半導体装置において、セラミックリングは単なる環状構造物ではありません。実際の使用にあたっては、隣接する部品との隙間、組み付け方法、表面粗さ、および動作温度などの要因も考慮する必要があります。したがって、材料の選定は通常、具体的な構造設計と組み合わせて行われます。

窒化アルミニウムセラミックリングの主な性能

高い熱伝導率
窒化アルミニウムの際立った材料特性の一つは、高い熱伝導率です。一般的な酸化物セラミックと比較して、窒化アルミニウムは熱伝導の面で異なる材料特性を示します。
半導体装置における一部の熱管理構造において、材料の熱伝導能力は部品間の熱伝達に影響を与えます。 窒化アルミニウムセラミックリングは、具体的な構造に応じて熱伝達や熱場管理に関与することができ、温度制御が求められる一部の装置設計に適しています。
なお、実際の熱性能は、材料の純度、焼結プロセス、気孔率、製品構造などの要因にも影響を受けるため、材料名だけで最終部品の熱性能を判断することはできません。

電気絶縁性能
窒化アルミニウムは電気絶縁性セラミック材料に分類され、同時に優れた熱伝導能力も備えています。
この材料の組み合わせは、電気的絶縁が必要でありながら、同時に熱伝達も考慮しなければならない装置構造において一定の価値があります。例えば、一部の半導体装置では、部品において不要な導電経路を低減すると同時に、動作中に発生する熱を処理する必要がありますが、このような場合、窒化アルミニウムは材料ソリューションの一つとして活用できます。

低い熱膨張係数
温度が変化すると、セラミック材料はある程度の寸法変化を生じます。アルミニウム窒化物の熱膨張係数は比較的低いため、温度変化の激しい装置環境において、この特性は注目に値します。
精密 セラミックリングの場合、寸法変化は部品自体に関わるだけでなく、他の部品との嵌合にも影響を及ぼす可能性があります。したがって、 を窒化アルミニウムセラミックリング設計する際には、使用温度、寸法公差、および組立クリアランスを総合的に考慮する必要があります。

高温用途への適応性
窒化アルミニウムセラミックスは優れた耐熱特性を有するため、一部の高温機器部品に使用可能です。
半導体製造プロセスの中には、比較的高い温度を伴う工程もあり、実際のプロセス条件に応じてセラミック材料を選定する必要があります。 の窒化アルミニウムセラミックリングについては、材料自体の耐熱特性に加え、焼結品質、構造寸法、表面状態、および熱サイクル条件にも注意を払う必要があります。

化学的安定性
窒化アルミニウムは一部の化学環境に対して優れた耐性を示すため、特定の半導体装置において応用価値があります。
ただし、プロセスガス、プラズマ環境、化学媒体によって、セラミック材料への影響は異なります。腐食性ガスやプラズマが関与する装置については、材料の種類だけで判断するのではなく、具体的なプロセス条件を踏まえて材料の適合性を評価する必要があります。

窒化アルミニウムセラミックリングはどのような半導体装置に適しているか？

窒化アルミニウムセラミックリングは、主に熱伝導、電気絶縁、耐熱性、または寸法安定性に対して一定の要件が求められる半導体装置やウェハー処理コンポーネントに使用されます。窒化アルミニウムは高い熱伝導率と電気絶縁特性を兼ね備えているため、装置の構造に応じてさまざまな機能的な位置に使用することができます。

代表的な関連装置および用途としては、以下のものが挙げられます：
•  エッチング装置： 電波給電用絶縁リングやキャビティ隔離リングなど、電気絶縁性とプラズマ腐食耐性が求められる部品に使用されます 。
•  薄膜成膜装置：一部のCVD、PVDなどの装置において、絶縁、隔離、または熱管理に関連する構造の一部として使用されます。
•  ウェハー処理装置： 構造設計に応じて、ウェハー周囲の位置決め、隔離、または補助支持部品として使用されます。
•  熱処理装置： アルミニウム窒化物の熱伝導性および耐熱性を活かし、一部の 加熱および温度管理に関連する構造に使用されます。
•  プラズマ処理装置：高温、真空、プラズマが関与する環境においては、具体的なプロセスと組み合わせて材料の適合性を評価する必要があります。
•  ウェーハ加熱および温度制御コンポーネント： アルミニウム窒化物の熱伝導特性により、熱伝達や温度管理を必要とする一部のセラミック構造に使用可能です。

注意すべき点として、同じ 窒化アルミニウムセラミックリングであっても、装置によってその機能が異なる場合があります。実際の選定にあたっては、使用温度、真空環境、プロセスガス、寸法公差、表面粗さ、および隣接部品との組み付け関係を総合的に評価する必要があります。

窒化アルミニウムセラミックリング VS アルミナ セラミックリング

窒化アルミニウムとアルミナは、いずれも半導体装置で一般的に使用されるエンジニアリングセラミックス材料ですが、両者の材料特性には違いがあります。

したがって、窒化アルミニウムと酸化アルミニウムのどちらを選ぶかは、単にどちらの材料が優れているかを判断するのではなく、装置の熱管理、電気絶縁、寸法精度、動作温度、およびコスト要件を総合的に考慮する必要があります。
装置に熱伝導能力が特に求められる場合は、窒化アルミニウムの方が適している可能性があります。一方、主な要件が一般的な絶縁や構造的サポートにある場合は、酸化アルミニウムも適切な材料選択肢となり得ます。

のミニ窒化アルウムセラミックリングを選択する際、どのような要素に注意すべきでしょうか？

の窒化アルミニウムセラミックリングを調達または設計する際は、以下の観点から評価を行うことができます：

•  材料特性： 熱伝導率、電気絶縁性能、熱膨張係数、および実際の使用温度に基づいて、材料要件を決定します。
•  寸法と公差：外径、内径、厚さ、穴の位置、平面度、同軸度などの主要な寸法を明確にします。
•  表面状態： 組み付け方法や使用環境に基づき、表面粗さや表面処理の要件を決定します。
•  使用環境： 温度、真空、プロセスガス、プラズマ、化学媒体などの実際の条件を考慮します。
•  組み付け方法： セラミックリングと金属、セラミック、その他の部品との嵌合関係に留意する。
•  ロット数： 製品が量産設備に使用される場合は、寸法の一貫性、生産サイクル、および供給体制を同時に考慮する必要があります。

したがって、 窒化アルミニウムセラミックリングの選定は、単に材料名や寸法を決定するだけでなく、材料、構造、加工、および実際の使用条件を総合的に評価する必要があります。

まとめ

窒化アルミニウムセラミックリングの応用価値は、主に窒化アルミニウム材料自体が持つ熱伝導性、電気絶縁性、熱膨張率、高温耐性などの特性に由来しています。半導体装置において、 の窒化アルミニウムセラミックリングを採用するかどうかは、具体的なプロセス環境、装置構造、および部品の機能を総合的に考慮して判断する必要があります。

の窒化アルミニウムセラミックリングをご検討中の方、あるいは既存の装置構造に合わせてセラミック材料の選定や部品ソリューションの評価が必要な場合、JFMは材料選定、構造案の調整から製造・供給に至るまでの連携サービスを提供いたします。具体的な製品のご要望やプロジェクト案についてご相談がございましたら、JFMまでご連絡いただき、最適なセラミック部品ソリューションについてさらにご検討ください。
