多孔質セラミック真空チャックとは？構造と用途

はじめに

ウェハー加工、精密検査、および一部の自動製造装置において、ワークは加工や検査の過程で適切な位置を保持する必要がある一方で、機械的なクランプによる接触の影響を可能な限り低減する必要があります。そのため、真空吸盤は多くの精密装置において一般的な位置決め部品となっています。

真空チャンバー、孔、または密閉領域を備えた従来の真空チャックとは異なり、 の多孔質セラミック真空チャックは、セラミック材料内部に形成された連通した微細孔構造を利用して負圧を伝達し、多孔質表面を通じて吸着領域に比較的均一な真空作用を形成します。

この構造により、ウェハー、ガラス、薄板材料、および平坦度、清浄度、位置決め精度が要求されるその他のワークピースへの適用が可能となります。本稿では、構造、動作原理、材料、および用途の観点から、 多孔質セラミック真空チャックについて紹介します。

多孔質セラミック真空チャックとは？

多孔質セラミック真空チャックは、多孔質セラミック材料を吸着面として利用する真空保持部品です。その内部には一定の割合で開放孔があり、これらの孔の間には気体が通る通路が形成されています。

真空システムが作動すると、チャック内部のガスがセラミックの細孔を通じて排出され、吸着面とワークの間に圧力差が生じ、それによって吸着作用が発生します。

機械式治具が爪でワークを直接把持するのとは異なり、 の多孔質セラミック真空チャックは主に負圧によって固定を行うため、薄片やウェハーなどのワークを扱う際、従来の機械式把持構造による局所的な接触を軽減することができます。

製品の構造から見ると、これは通常、単独で機能するセラミックプレートではなく、真空インターフェース、支持構造、および装置への取り付け部と組み合わせて使用されます。

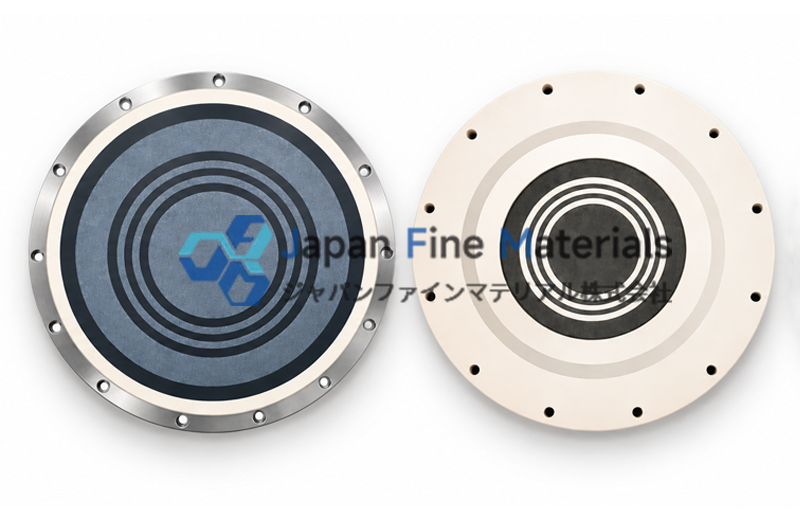

多孔質セラミック真空チャックの構造

多孔質セラミック真空チャックの具体的な構造は、装置、ワークの寸法、および使用方法に応じて設計されますが、一般的には以下の部分から理解することができます。

1. 多孔質セラミック作業層
これはワークピースと直接接触する部分であり、本製品が一般的な真空吸盤と異なる重要な構造でもあります。
作業層の内部には多数の微細な孔が存在します。孔径、気孔率、孔の分布、および材料の厚さは、ガスの通過特性に影響を与えるため、製造過程においてこれらのパラメータを制御する必要があります。
ウェハーなどの精密ワークピースの場合、作業面の平坦度や表面状態も、実際の使用要件に合わせて設計する必要があります。

2. 内部真空通路
多孔質セラミック自体がガス輸送機能を担っていますが、吸盤内部には通常、対応する真空接続構造を設ける必要があります。
真空ポンプによって生成された負圧は、接続部を通じて吸盤内部に入り、内部空間とセラミックの細孔を経由して作業面に作用します。
内部チャネルの設計においては、気流経路、真空応答、構造強度、および装置の取り付け方法などの要素を考慮する必要があります。

3. 真空インターフェース
真空インターフェースは、外部の真空システムに接続するために使用され、吸着盤と装置との接続部分となります。
インターフェースのサイズ、位置、および接続方法は、通常、装置の構造に合わせて調整する必要があります。半導体装置の種類によって、真空インターフェースの形式も異なる場合があります。

4. 支持および取り付け構造
多孔質セラミック材料は通常、対応する支持基体に設置され、吸盤を装置のプラットフォームに固定できるようにします。
支持構造は、取り付けの役割を担うだけでなく、セラミック材料の寸法、厚さ、および真空通路の設計と相互に整合させる必要があります。
したがって、 多孔質セラミック真空チャックを設計する際には、セラミック材料そのものだけに注目するのではなく、アセンブリ全体の構造を総合的に考慮する必要があります。

多孔質セラミック真空チャックはどのように機能するのでしょうか？

多孔質セラミック真空チャックの動作プロセスは、簡単に次のように理解できます。
真空システム → 真空接続部 → 内部通路 → 多孔質セラミック → ワーク表面

ワークが吸着盤の表面に置かれると、真空ポンプが排気を開始します。吸着盤内部の圧力が低下すると、ガスはセラミック内部の連通した細孔を通って真空側へと移動します。

被加工物が吸着領域を覆っている場合、気体の流れが制限され、吸着盤の表面と被加工物の間に圧力差が生じます。大気圧が被加工物の外側に作用し、それによって吸着盤の表面に向かう吸着力が発生します。

理想的な密閉条件下では、理論上の吸着力は F ≈ ΔP × A と単純化できます。しかし、実際の吸着力は、有効吸着面積（漏れ領域を差し引いたもの）、ワークの表面粗さ、セラミック細孔の漏れ率、および真空システムの応答速度の影響を受けるため、通常は理論値よりも著しく低くなります。

•  F：理論吸着力
•  ΔP：吸着盤両側の圧力差
•  A：有効吸着面積

実際の使用における吸着効果は、ワークの寸法、表面平滑度、漏れ状況、セラミックの細孔構造、真空システムの能力などの要因にも影響を受けます。

したがって、真空圧力だけで吸盤が特定の装置に適しているかどうかを判断することはできず、実際の使用条件と照らし合わせて適合性を検討する必要がある。

なぜ多孔質セラミック材料を採用するのか？

多孔質セラミックの価値は、単に気体を通すことだけにあるわけではありません。その材料特性と多孔質構造が相まって、吸着盤の使用方法を決定づけています。

均一な吸着領域
従来の真空吸盤は通常、特定の真空孔や溝によって吸着領域を形成していますが、多孔質セラミックは作業面に分布する微細な孔を利用して負圧を伝達することができます。
面積の広い薄板ワークの場合、この構造により、より分散した吸着領域を形成し、局所的な真空点の集中を軽減することができます。

優れた寸法安定性
セラミック材料は熱膨張率が低く、アルミナなどのエンジニアリングセラミックの線膨張係数は通常、約 7～8 × 10⁻⁶/K の範囲にあります。
温度変化が生じる精密機器の場合、材料の熱膨張特性が吸盤とワーク間の寸法適合性に影響を与えるため、具体的な動作温度を考慮して材料の選定や構造設計を行う必要があります。

精密加工環境への適応
セラミック材料は優れた硬度と耐摩耗性を有しており、適切な材料選定と表面処理を施すことで、清浄度、表面状態、寸法精度が要求される装置に使用できます。
ただし、実際の清浄性能は、材料の配合、加工方法、洗浄プロセス、および装置の環境にも左右されるため、「セラミック」という材料名だけで判断することはできない。

多孔質セラミック真空チャックの一般的な材料

セラミック材料ごとに物理的・機械的特性が異なるため、装置の稼働条件に応じて選択する必要があります。

中でも、酸化アルミニウム 多孔質セラミック真空チャックは、半導体および精密機器分野において注目すべき製品の一つである。

実際の材料選定にあたっては、気孔率、孔径、熱膨張、熱伝導性能、機械的強度、表面粗さ、および装置の動作温度などのパラメータを総合的に考慮する必要があります。

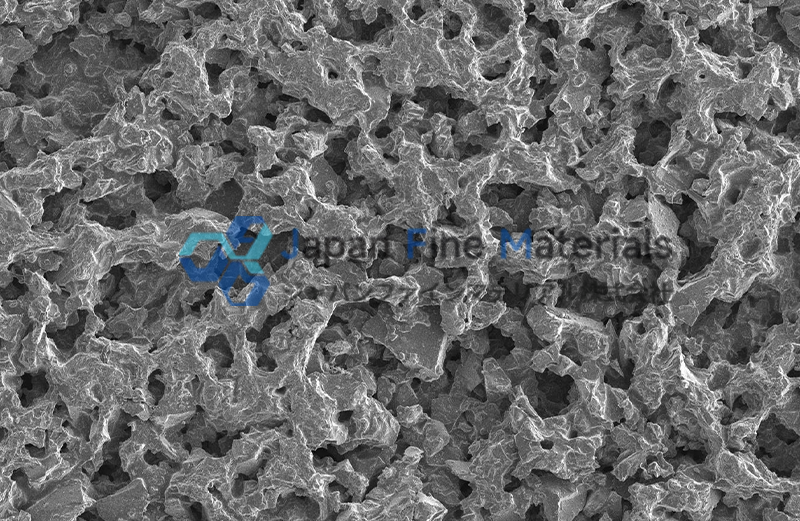

多孔質セラミック真空チャックの主要なパラメータ

製品を選ぶ際には、吸盤の外径や真空圧力だけを見てはいけません。精密機器の場合、多孔質セラミック自体の微細構造も重要なパラメータの一つとなります。

1. 気孔率
空隙率は、材料内部の空隙が占める体積の割合を表します。
気孔率は、空気の通過能力や吸盤の真空応答特性に影響を与えます。気孔率が低すぎると気体の流れが制限される可能性があり、逆に高すぎると材料の機械的特性や構造設計に新たな要件が生じる可能性があります。
したがって、真空システムや被加工物の特性に合わせて選定する必要があります。

2. 孔径
孔径は、セラミックス内部における空気の流れ方に影響を与えます。
用途によって、孔径に対する要件は異なります。ウェハーなどの精密ワークピースでは、通常、ワークピースの表面状態、吸着の均一性、および粒子制御の要件を総合的に考慮する必要があります。

3. 表面平坦度
吸着盤の作業面は、ワークと良好な接触関係を形成する必要があります。
表面の平坦度が装置の要件を満たしていない場合、有効な吸着領域やワークの位置決め状態に影響を及ぼす可能性があります。したがって、精密用途においては、平面度、平行度、および表面粗さに注意を払う必要があります。

4. 寸法と厚さ
吸着盤のサイズは、通常、ワークのサイズと装置の設置スペースに基づいて決定する必要があります。
例えば、ウェハー装置では4インチ、6インチ、8インチ、12インチなど、さまざまな規格が用いられるため、吸盤の直径、厚さ、取り付け穴の位置、および真空接続部の位置は、装置に合わせて調整する必要があります。

多孔質セラミック真空チャックの用途

多孔質セラミック真空チャックは、主に真空固定と精密位置決めを必要とする装置で使用される。

ウェーハ搬送
ウェーハ搬送の過程では、吸盤はウェーハのサイズ、表面状態、および搬送機構に合わせて調整する必要があります。
多孔質セラミック真空チャックは、分散型真空吸着方式によってウェーハを固定し、ロボットアーム、搬送プラットフォーム、その他のアクチュエータの位置決めをサポートします。

ウェーハ加工
一部のウェーハ加工装置では、ワークを比較的固定された位置に保持する必要があります。
多孔質セラミック真空チャックは、ウェーハの真空固定に使用でき、装置のプロセス要件に応じて、適切なサイズ、孔構造、および取り付け方法が設計されます。

ウェーハ検査
検査装置では通常、ワークを比較的安定した位置に保持すると同時に、治具が検査領域に与える影響を可能な限り低減する必要があります。
そのため、 の多孔質セラミック真空チャックは、一部のウェハー検査および精密測定装置に使用できます。

ガラスおよび薄片材料
半導体ウェーハ以外にも、 の多孔質セラミック真空チャックは、構造設計に応じて、ガラス、薄膜、セラミック片、その他の板状ワークにも使用できます。
具体的な用途については、材料の寸法、重量、表面平坦度、および真空漏れ状況を総合的に考慮して判断する必要があります。

多孔質セラミック真空チャックと通常の真空吸盤の比較

両者の主な違いは、吸着構造にあります。

一般的な真空吸盤は通常、真空孔、溝、または密閉領域を通じて負圧を形成しますが、 の多孔質セラミック真空チャックは、セラミック内部の微細な孔構造を利用して真空を伝達します。

これは、ある特定の構造がすべての装置に適していることを意味するものではありません。最終的な選択は、依然としてワークおよび装置の条件に基づいて決定する必要があります。

多孔質セラミック真空チャックの選び方

半導体や精密機器に使用する場合は、以下の点から評価することができます。

•  ワークの寸法：ウェーハやその他のワークの直径、厚さ、重量、および有効吸着面積を確認する必要があります。
•  セラミック材料：アルミナ、ジルコニア、炭化ケイ素、窒化アルミニウムはそれぞれ異なる材料特性を有するため、温度、機械的特性、熱的特性、絶縁要件に基づいて選択する必要があります。
•  多孔質構造への配慮：気孔率、気孔径、通気特性は真空伝達に影響を与えるため、装置の真空システムに適合させる必要があります。
•  表面精度：ウェハーなどの精密ワークピースについては、平面度、平行度、表面粗さ、および加工面の処理方法に注意を払う必要があります。
•  取り付け方法の確認：真空インターフェース、取り付け穴、外形寸法、厚さ、および内部の真空構造は、既存の装置と適合している必要があります。

特注型の 多孔質セラミック真空チャック については、事前にワークの寸法、装置のインターフェース、真空パラメータ、動作温度、取り付け図面などの情報を提供いただくことで製品構造のさらなる評価が可能となります、。

まとめ

多孔質セラミック真空チャックは、多孔質セラミック材料と真空吸着構造を組み合わせたもので、ウェーハの搬送、加工、検査、およびその他の精密装置向けに真空固定ソリューションを提供します。

製品の性能は、セラミック材料だけでなく、気孔率、孔径、表面平滑度、寸法仕様、真空インターフェース、および装置の稼働条件とも密接に関連しています。したがって、実際のプロジェクトでは、ワークおよび装置のパラメータを考慮した上で、目的に応じた構造と材料の選定を行う必要があります。

JFMは半導体用セラミック製品に特化しており、アルミナ、炭化ケイ素、ジルコニア、窒化アルミニウムなどのセラミック関連製品を提供しています。また、 の多孔質セラミック真空チャック、静電吸盤、その他の半導体用セラミック部品も取り扱っています。ウェハーの搬送、加工、または検査装置に適した探しの場合は 多孔質セラミック真空チャックをお、JFMまでお気軽にお問い合わせください。製品の寸法、使用条件、装置のインターフェース、および詳細な図面をご提供いただければ、技術評価を行い、最適な製品ソリューションについてご相談させていただきます。
