半導体ウェハ処理用静電チャック

半導体ウェーハ処理で使用されるElectrostatic Chuck(静電チャック)について、ウェーハの保持原理や主要な用途、プラズマエッチング、成膜などのプロセスとの関係を解説します。半導体製造装置で求められる性能や選定時のポイントについても紹介します。

はじめに


半導体製造プロセスにおいて、ウェハーはエッチング、薄膜成膜、イオン注入など、複数の加工工程を経る必要があります。加工プロセス中、ウェハーの位置、温度、および装置との接触状態は、すべてプロセスに影響を及ぼします。

静電チャックは、ウェハを保持するための精密部品である。静電気力によってウェハを固定し、装置の設計に応じて、裏面ガス、加熱構造、多領域電極などの機能を組み合わせることができる。

半導体装置において、静電チャックは単なる ウェハ保持部品にとどまらず、その材料、電極構造、表面形状、熱管理設計はすべて具体的なプロセスと密接に関連しています。

では、半導体ウェーハ加工において、静電チャックは具体的にどのような役割を果たしているのでしょうか?一般的な用途にはどのようなものがあるのでしょうか?また、材料の違いによってどのような特徴があるのでしょうか?

半導体用静電チャックとは?


半導体ウェーハ用静電チャックは、静電力を利用してウェーハを固定する精密な保持部品です。

機械式チャックが物理的な圧力でウェーハを挟み込むのとは異なり、静電チャックは内部の電極に電圧を印加して吸盤とウェーハの間に電界を形成し、静電気の作用を利用して保持力を発生させます。

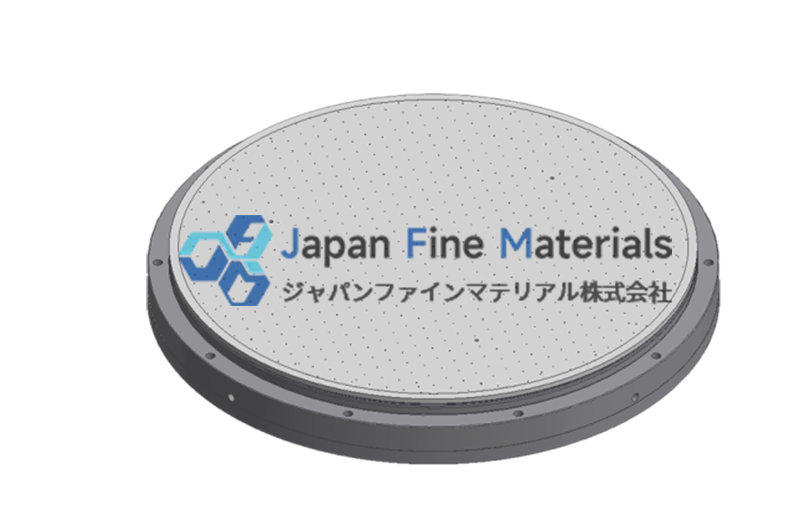

半導体用静電チャック

代表的な静電チャックは通常、以下の構成要素を含みます:
•  セラミック基体
•  内部電極
•  ウェーハ支持面
•  裏面ガス通路
•  加熱構造
•  取り付け構造

具体的な構造は、ウェーハのサイズ、加工プロセス、および半導体装置の要件に応じて調整されます。

実際の用途において、静電チャックはウェーハの固定機能だけでなく、ウェーハの温度制御や裏面ガス管理にも関与する場合があるため、その設計はプロセスシステム全体と整合性が取れている必要があります。

静電チャックはどのように半導体ウェーハを固定するのでしょうか?


静電チャックの核心は、内部電極によって生成される静電場です。

ウェハーがチャック表面に置かれると、装置は内部電極に電圧を印加します。電界によりウェハーと電極の間に静電力が発生し、ウェハーはチャック表面に向かって吸着されます。

その基本的な動作プロセスは次のように要約できます:
1. ウェーハの設置
2. 電圧の印加
3. 電界の発生
4. 静電吸着力の形成
5. ウェハーが吸着盤の表面に保持される

電極構造やセラミック材料の違いにより、静電吸着のメカニズムにも差異が生じます。

一般的な静電チャックには、単極構造や双極構造が採用されています。双極静電チャックでは通常、正極と負極を異なる領域に配置し、特定の装置設計に適した電界分布を実現します。

ウェハーの加工が完了すると、脱吸着プロセスに移行する必要があります。電圧を下げたり、残留電荷を放出したりすることで、ウェハーを吸着盤の表面から分離させます。

なぜ半導体装置では静電チャックが使用されるのか?


半導体プロセスでは、ウェーハの位置、温度、および表面の清浄度に非常に敏感です。

特にプラズマエッチング、PECVD、PVD などの真空プロセスにおいて、ウェハとキャリアプラットフォーム間の接触状態に顕著な変化が生じると、ウェハの局所的な温度やプロセスの均一性に影響が出る可能性があります。

静電チャックの価値は、単に「ウェーハを吸着する」ことにとどまらず、ウェーハの保持、熱伝達、および装置構造を単一の機能コンポーネントに統合している点にあります。

一部の従来の保持方式と比較して、静電チャックにはいくつかの顕著な特徴があります:

•  非機械的なエッジクランプ:ウェハ表面に広範囲な機械的クランプ構造を追加で設置する必要がなく、クランプ機構によるプロセス領域への干渉を低減できる。

•  真空装置の構造に適応:静電吸着は、従来の真空吸盤に必要な環境の圧力差に依存しないため、一部の真空半導体装置により適している。

•  ウェーハの温度管理に有利:ウェーハと静電チャックの間に比較的均一な密着状態が形成された後、内部冷却構造や裏面ガスと組み合わせることで、より精密な熱管理を実現できます。

•  他の装置機能との統合が容易:静電チャックは、ヒーター、冷却チャネル、RF電極、Heガスチャネル、リフトピンなどの構造と統合設計が可能です。

したがって、現代のウェーハ加工装置において、静電チャックは単なる固定具にとどまらず、総合的なウェーハ保持プラットフォームに近い存在となっています。

ウェハー加工における静電チャックの主な用途


プラズマエッチング
プラズマエッチングは、静電チャックの代表的な用途の一つです。
エッチングプロセスでは、ウェーハを所定の位置に保持し、制御されたプラズマ環境下に置く必要があります。静電チャックは、静電気力でウェーハを固定すると同時に、裏面のガスおよび温度制御構造と組み合わせて熱管理を行うことができます。

物理気相堆積
PVDなどの薄膜成膜プロセスにおいて、ウェハーは適切な位置と姿勢を維持する必要があります。
静電チャックは、ウェハの支持・保持部品として機能し、装置の設計に応じて温度管理機能が組み込まれることもあります。
成膜材料やプロセス条件が異なる場合、静電チャックに採用されるセラミック材料、電極構造、表面設計も異なる場合があります。

化学気相成長
CVDプロセスでは、ウェーハを特定の温度および反応環境下に置く必要があります。
一部の静電チャックは、加熱構造と組み合わせることで、ウェーハに温度調節条件を提供することができます。同時に、吸盤表面の平坦度や熱伝導特性についても、プロセスの要件に合わせて評価する必要があります。

イオン注入
イオン注入プロセスでは、ウェハーを装置のプロセス要件に従って位置決めする必要があります。
静電チャックは静電気力によってウェハーを固定し、装置の構造と連携してウェハーの温度管理に関与します。
イオン注入プロセスでは高エネルギーの粒子が関与するため、静電チャックの材料、電気的構造、および耐熱性能は、具体的な装置に応じて選択する必要があります。

ウェーハの検査・測定
一部のウェーハ検査・測定装置においても、精密なウェーハ保持構造が必要となります。
このような用途では、静電チャックをウェハーの位置固定に使用できますが、ESCを採用するかどうかは、検査装置の動作環境、ウェハー表面の要件、および位置決め精度に基づいて判断する必要があります。

半導体用静電チャックの一般的な材料


材料の選定は、静電チャックの設計において重要な要素であり、現在、半導体装置に使用されるセラミック製静電チャックの一般的な材料には、アルミナやアルミニウム窒化物などがある。

アルミナ静電チャック
アルミナは優れた絶縁性、耐熱性、および化学的安定性を有するため、一部の半導体装置の静電チャックに使用されています。
アルミナ(Al₂O₃)の具体的な性能は、純度、配合、製造プロセスによって影響を受けます。
アルミナ静電チャックを選定する際には、材料名だけでなく、体積抵抗率、誘電特性、熱膨張係数、表面粗さなどの要素も総合的に評価する必要があります。

窒化アルミニウム製静電チャック
窒化アルミニウムは高い熱伝導率を持ち、同時に電気絶縁特性も備えているため、ウェハーの熱管理に高い要件が求められる用途でよく検討されます。
例えば、プラズマエッチングなどのプロセスにおいて、装置でウェーハの温度を微細に調整する必要がある場合、アルミニウム窒化物の熱伝導特性は、チャック構造の設計における材料の基礎となります。
もちろん、窒化アルミニウムがすべての用途において最適な選択肢であるとは限らず、最終的には具体的なプロセス条件と組み合わせて評価を行う必要があります。

VS

アルミナ静電チャック

アルミニウム窒化物静電チャック

主材料

Al₂O₃

AlN

電気絶縁性

良好

良好

熱伝導率

比較的低い

比較的高い

熱管理能力

一般的な熱管理ニーズに適している

より高い熱管理が求められる場面に適している

一般的な留意点

絶縁性能、機械的性能、材料コスト

熱伝導、熱膨張、電気的特性

代表的な用途

各種半導体装置

温度制御に高い要求が求められる装置


注意すべき点として、実際の製品性能は材料そのものによって決まるだけでなく、セラミックの純度、製造プロセス、厚さ、電極構造、表面加工などの要因にも影響を受ける。

静電チャックにおける裏面ガス


一部の半導体装置では、ウェハの裏面にヘリウムなどのガスが導入されます。これは通常、「裏面ガス冷却」と呼ばれます。

ウェーハと静電チャック表面の間の微細な隙間(通常は表面の突起構造によって制御される)は、背面ガス(ヘリウムなど)が流れる通路となります。これらのガス分子は熱伝導媒体として機能し、効率的かつ均一な熱交換を実現するためには、その平均自由行程が隙間のサイズと一致している必要があります。

ガスは、ウェーハとチャック間の熱交換を助ける役割を果たします。

したがって、静電チャックは通常、以下の構造を設計する必要がある:

•  ガス入口
•  ガス通路
•  分布領域
•  シール構造
•  表面微細構造

背面側のガスの圧力、流量、および分布状態は、装置のプロセスに応じて調整する必要があります。

静電チャック内の加熱構造


一部の半導体用静電チャックには、ウェーハの温度調節を行うためのヒーターが組み込まれています。

エッチングや成膜などのプロセスにおいて、温度は材料の反応や加工プロセスに影響を与えるため、プロセス条件に応じてウェーハの温度を制御する必要があります。

ヒーターは通常、セラミック構造の内部に設置されるか、または吸着盤構造と一体化されており、装置の要件に応じて異なる加熱領域に区分されます。

多ゾーン加熱構造を採用する場合、装置の設計に応じて各ゾーンの温度を個別に調整することが可能です。

実際の設計過程では、以下の点を同時に考慮する必要があります:

•  加熱出力
•  温度の均一性
•  加熱領域
•  熱伝導経路
•  セラミック材料
•  熱膨張の差異

これらの要因は相互に関連しているため、単一の温度パラメータだけを見て判断することはできません。

静電チャック表面の重要性


ウェーハは静電チャックの表面に直接置かれるため、表面の状態はウェーハと吸盤との接触状況に影響を与えます。

静電チャックの表面については、通常、以下の点に注意する必要があります。

•  平坦度:表面の平坦度に大きな偏差があると、ウェーハとチャック間の接触状態や裏面のガス分布に影響を与える可能性があります。

•  表面粗さ:表面粗さは、ウェーハと吸盤間の微視的な接触状態に影響を与えるほか、熱伝達にも影響を及ぼす可能性があります。

•  微細構造:一部の静電チャックでは、裏面へのガス流路を形成するために、表面に微細な突起やその他の構造が設けられている。

•  パーティクル管理:半導体プロセスではパーティクルに敏感であるため、静電チャック表面の加工および洗浄状態も品質管理の対象に含める必要があります。

半導体ウェーハ加工用の静電チャックはどのように選定すべきか?


半導体装置メーカーやウェハ加工企業にとって、静電チャックを選定する際は、実際のプロセスに基づいて行う必要があります。

ウェーハサイズに基づく選定
まず、ウェハサイズ(例:200mmまたは300mm)を確定します。
同時に、吸盤の外径、有効吸着面積、および装置への取り付け寸法を確認します。

プロセスに応じて選ぶ
プロセスによって静電チャックに求められる要件は異なります。例えば:
•  プラズマエッチングでは、温度管理と裏面ガスに重点が置かれます。
•  PVDでは、材料の適合性や表面状態がより重視される場合があります;
•  CVDでは、加熱構造と熱伝導に注意を払う必要があります;
•  イオン注入では、装置のエネルギーと温度条件を組み合わせて評価する必要があります。

セラミック材料の選定に基づいて
装置の熱管理要件が高い場合は、窒化アルミニウムを重点的に評価するとよい。
総合的な材料性能をより重視する場合は、アルミナなどの材料と組み合わせて比較検討するとよい。

電極構造に基づく選択
単極、双極、および多領域電極構造は、それぞれ異なる設計上の特徴を持っており、装置の電源やプロセス要件に合わせて選択する必要があります。

温度制御方式に基づいて選択する
装置でウェーハを加熱する必要がある場合は、ヒーターの構造、加熱領域、出力、および温度検出方式をさらに確認する必要があります。

装置のインターフェースに基づいて選択
静電チャックは、装置の電源、ガス、真空、加熱、および取り付けシステムとも適合させる必要があります。
したがって、静電チャックをカスタマイズする際には、装置の図面、ウェーハサイズ、およびプロセスパラメータが重要な参考情報となります。

まとめ


静電チャックは、半導体ウェーハ加工装置における重要な精密部品であり、その中核的な役割は静電力を利用してウェーハを固定することであり、装置の設計に応じて、温度管理や裏面ガス制御機能の一部を担う。

アルミナや窒化アルミニウムなどのセラミック材料から、内部電極、表面微細構造、ヒーター、裏面ガス通路に至るまで、各部分が静電チャックと具体的な半導体プロセスとの適合度に影響を与えます。

したがって、半導体ウェーハ用静電チャックを選定する際には、ウェーハサイズ、加工プロセス、材料、電極構造、温度要件、裏面ガス、および装置インターフェースを総合的に評価する必要があります。

JFMの静電チャックソリューション

JFMは、半導体および精密加工分野におけるセラミック部品の研究開発と製造の連携サービスに特化しており、ウェーハサイズ、セラミック材料、電極構造、温度制御要件、および装置の設置条件に応じて、静電チャックに関するカスタマイズサービスを提供しています。

半導体ウェーハ加工用の静電チャックをお探しの場合は、ぜひ弊社までお問い合わせください。ウェーハサイズ、使用プロセス、材料要件、技術仕様、または製品図面をJFMにご提供いただければ、具体的な用途に基づき、最適な製品ソリューションについてさらにご相談させていただきます。
