半導体製造における導電性セラミックアームの用途

はじめに

半導体製造プロセスの高精密化が進むにつれ、生産設備における部品材料への要求も次第に高まっている。ウェハーの加工、検査、搬送などの工程において、設備内部の構成部品は、高い清浄度、高精度、そして複雑なプロセス環境といった要件に対応する必要がある。

半導体装置における重要な精密コンポーネントの一つとして、導電性セラミックアームはセラミック材料の特殊な性能を活かし、ウェーハ搬送ロボット、真空装置、および自動製造システムに採用されています。従来の金属構造と比較して、導電性セラミックアームは材料特性、電気的性能の制御、およびクリーン環境への適応性において一定の優位性を有しており、そのため一部の半導体装置メーカーから注目されるコンポーネントソリューションとなっています。

本稿では、導電性セラミックアームの構造的特徴、材料の利点、および半導体製造における主な応用シーンについて紹介し、装置メーカーや調達担当者がこの精密セラミック部品をより深く理解できるよう支援する。

導電性セラミックアームとは？

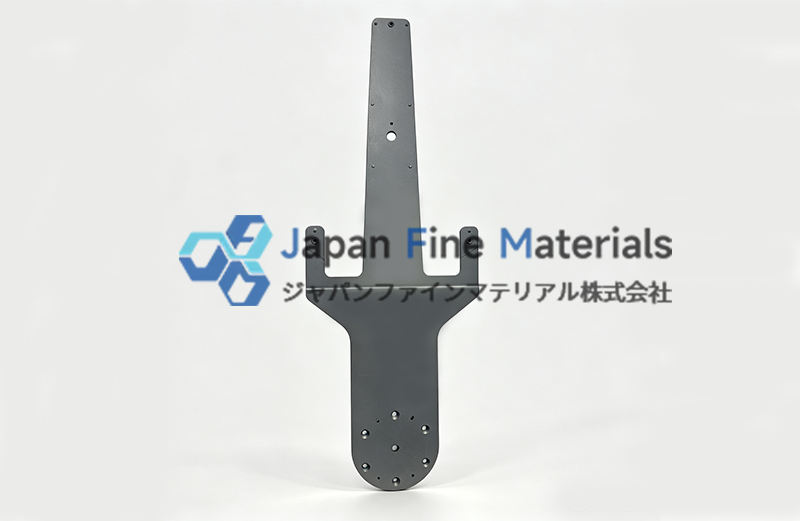

導電性セラミックアームは、導電性セラミック材料を用いて製造された精密ロボットアーム部品の一種であり、通常、高い清浄度と精密な動作制御が求められる装置システムに採用されています。

半導体製造プロセスにおいて、ウェハーは以下のような複数の工程を経る必要があります：

•  ウェーハ搬送
•  リソグラフィ
•  エッチング
•  薄膜成膜
•  検査・測定

ウェハ表面は汚染、パーティクル、および機械的損傷に対して比較的敏感であるため、装置内部の搬送コンポーネントには、優れた寸法安定性と材料適応性が求められます。

導電性セラミックアームは通常、アルミナ系導電性セラミックス、炭化ケイ素セラミックス、またはその他の複合セラミックス材料を加工して作られ、材料の配合を調整することで一定の導電性を備えつつ、セラミックス材料本来の耐熱性、耐摩耗性、および低パーティクル放出といった特性を維持しています。

なぜ半導体製造では導電性セラミックアームが採用されるのか？

半導体製造環境において、装置の部品は機械的な動作要件を満たすだけでなく、静電気制御、清浄度、および長期にわたる加工プロセスにおける性能も考慮する必要があります。

半導体装置に導電性セラミックアームが採用される主な理由は、以下の点に関連しています：

静電気制御の要件
半導体製造プロセスにおいて、ウェハーと装置部品の間に静電気が蓄積する可能性があります。一部の精密製造工程では、静電気がウェハーの処理プロセスに影響を与える可能性があるため、装置の設計では通常、一定の導電能力を持つ材料を採用して静電気の放電管理を行っています。
従来の絶縁セラミックは優れた絶縁性能を有していますが、一部の応用環境では、制御可能な導電特性を備えた材料が求められます。
導電性セラミックアームは、材料設計を通じて抵抗特性を装置の用途に適した範囲に調整し、半導体装置における静電気制御ソリューションのための材料選択肢を提供します。

高クリーン度製造環境への適応
半導体製造では生産環境の清浄度に対する要求が高く、装置内部の部品からは粒子の発生を極力抑える必要があります。
一部の金属材料と比較して、セラミック材料は優れた耐食性と表面安定性を有しており、真空装置やクリーンな製造環境において応用価値があります。
導電性セラミックアームの設計過程では、通常以下の点に重点が置かれます：
•  表面加工精度
•  材料の純度
•  エッジ処理方法
•  使用時の粒子管理
これらの要因はいずれも、半導体装置における部品の性能に影響を及ぼします。

精密な動作要件への対応
ウェーハ搬送装置は通常、高頻度で反復的な精密動作を必要とするため、ロボットアームのコンポーネントには優れた寸法安定性が求められます。
セラミック材料は熱膨張率が低いため、温度変化の激しい装置環境において、寸法変化が動作精度に及ぼす影響を低減するのに役立ちます。
半導体装置メーカーにとって、適切なセラミックアーム材料を選択することは、装置の構造設計を最適化し、装置の稼働における一貫性を高めることに役立ちます。

半導体製造における導電性セラミックアームの応用

導電性セラミックアームは、単独で機能する部品ではなく、半導体装置における精密な搬送・支持コンポーネントとして、ロボットシステム、真空チャンバー、および自動制御システムと連携して、ウェーハ処理プロセスを遂行します。

ウェーハ搬送装置
ウェーハ搬送装置は、半導体生産ラインにおける重要な構成要素であり、主に異なるプロセス装置間でのウェーハの搬送を担当しています。
自動化されたウェハー製造プロセスにおいて、ロボットアームは頻繁に以下の作業を行う必要があります：
•  ウェーハの把持
•  ウェーハの位置決め
•  ウェーハの移送
•  プロセスチャンバー間の搬送
ウェハーのサイズが拡大し続け、製造精度への要求も高まる中、搬送コンポーネントには軽量化、構造強度、および清浄性のすべてが求められます。
導電性セラミックアームは通常、ウェーハロボットの先端に取り付けられ、精密加工によって装置の要件を満たす構造寸法に成形され、ウェーハ搬送プロセスを支えるために使用されます。
その材料特性により、パーティクル管理、電気的性能、および熱安定性が要求される一部の装置環境に適しています。

真空半導体装置
多くの半導体製造プロセスは、真空環境下で行われる必要があります。例えば：
•  PVD（物理気相成長）
•  CVD（化学気相成長）
•  エッチング
•  イオン注入
これらの装置内部では、部品は真空環境、温度変化、および化学ガスの影響にさらされます。
導電性セラミックアームは、優れた耐熱性と化学的安定性を備えているため、一部の真空搬送システムやチャンバー内部構造に採用されています。
一部の従来の材料と比較して、セラミック部品は高温プロセス領域における材料性能の変化が比較的小さいため、装置設計における精密運動部品への要求を満たすのに役立ちます。

半導体ロボットシステム
半導体ロボットシステムには、動作精度と位置決め再現性に対して高い要求が課されます。
ロボットのエンドエフェクタの重要な構成要素として、セラミックアームには以下の要件が求められます：
•  精密な寸法制御
•  軽量設計
•  優れた機械的強度
•  装置の制御システムとの適合性
導電性セラミック材料は、セラミックの機械的性能と導電特性を兼ね備えており、半導体自動化装置向けのコンポーネント選択肢の一つとなります。
実際の応用において、メーカーは通常、ロボットの構造、ウェハサイズ、動作温度、および装置の環境に応じて、セラミックアームをカスタマイズして設計します。

半導体検査装置
製造プロセス装置に加え、検査装置においても高精度なウェーハ搬送コンポーネントが求められます。
ウェーハ検査の過程において：
•  ウェーハは正確な位置決めを維持する必要がある
•  搬送プロセスにおいて、機械的な影響を低減する必要がある
•  装置内部はクリーンな環境を維持する必要がある
導電性セラミックアームは、一部の検査装置のウェーハ搬送構造に利用でき、装置設計に材料ソリューションを提供します。

導電性セラミックアームと従来の金属アームの比較

半導体装置の設計プロセスにおいて、材料の選択はコンポーネントの性能に直接影響を与えます。導電性セラミックアームと金属アームにはそれぞれ特徴があり、具体的な装置の要件に応じて選択する必要があります。

留意すべき点は、材料選定に決まった方法はないということです。実際のプロジェクトでは、エンジニアリングチームは通常、装置の構造、プロセス条件、およびコスト要件を総合的に評価して判断します。

導電性セラミックアームの製造プロセス

導電性セラミックアームは精密セラミック部品に属し、その製造プロセスには通常、材料調製、成形、焼結、および精密加工など、複数の工程が含まれます。

原材料の準備
先進セラミックメーカーは、製品の用途に応じて適切なセラミック材料体系を選択します。例えば：
•  導電性アルミナセラミックス
•  炭化ケイ素セラミックス
•  複合セラミック材料
材料の配合は、製品の導電性能、機械的特性、および加工特性に影響を与えます。

セラミック成形
セラミックス粉末は、混合処理を経た後、成形工程を経て初期構造を形成する必要があります。
一般的な成形方法には、以下のものがあります：
•  乾式プレス成形
•  射出成形
•  注型成形
構造の寸法や製品の要件によって、異なる製造方法が採用されます。

焼結プロセス
焼結はセラミック製造における重要な工程であり、一般的なセラミックの焼結方法には以下が含まれます。
•  常圧焼結：高温環境下でセラミック材料の緻密化を促進するもので、一部のセラミック部品の製造で一般的に用いられる方法である。
•  熱圧焼結：加熱過程で同時に圧力を加えることで、材料の緻密度向上に寄与し、一部のハイパフォーマンスセラミックス材料に適しています；
•  反応焼結：化学反応によってセラミック構造を形成するもので、特定の材料系でよく用いられます。
高温処理により、セラミックス材料内部の粒子が結合し、製品に必要な構造的特性が得られます。
焼結プロセスにおける温度制御、雰囲気環境、および時間パラメータは、最終製品の品質に影響を与えます。

精密加工と検査
焼結完了後、セラミックアームには通常、以下の工程が必要となる：
•  CNC精密加工
•  表面処理
•  寸法検査
•  抵抗測定
•  外観検査
半導体用途において、寸法公差と表面品質は、部品の用途に影響を与える重要な要素です。

適切な導電性セラミックアームの選び方

半導体製造装置において、導電性セラミックアームは具体的な用途に応じて選択する必要があります。装置ごとに、材料の性能、構造寸法、加工精度に対する要求が異なるため、選定にあたっては多方面から総合的に検討する必要があります。

適切なセラミック材料の選定
導電性セラミックアームの材料の種類は、製品の導電性能、機械的強度、および使用環境への適応能力に直接影響を与えます。
一般的な材料には以下があります：
•  導電性アルミナセラミックス：優れた総合性能を持ち、一部の半導体装置における精密構造部品に適しています
•  炭化ケイ素セラミックス：優れた耐熱性と耐摩耗性を持ち、温度や材料の安定性が求められる一部の用途に適している
•  複合導電性セラミック：装置の要件に応じて材料特性を調整可能
材料を選定する際は、装置の動作温度、電気的要件、および実際の使用条件を総合的に考慮して評価する必要があります。

製品の構造と寸法を考慮する
導電性セラミックアームは通常、半導体装置内のロボットシステムやウェーハ搬送機構と組み合わせて使用されるため、製品の構造と寸法の適合性が非常に重要である。
選定時には以下の点に留意する必要があります：
•  セラミックアームの長さと全体寸法
•  取り付けインターフェースの設計
•  ウェーハサイズとの適合状況
•  装置の動作スペース要件
合理的な構造設計により、コンポーネントが装置の稼働要件に適切に適合すると同時に、設置時の調整の難易度を低減することができます。

精密加工の品質への配慮
半導体製造プロセスでは高い精度が求められるため、導電性セラミックアームは通常、精密加工を経る必要があります。
製品を選定する際には、以下の点に重点を置いて検討するとよいでしょう：
•  寸法公差の管理
•  表面粗さ
•  加工の均一性
•  外観品質
優れた加工技術は、コンポーネントと装置間の適合性を高め、精密製造環境におけるアプリケーションの要件を満たすのに役立ちます。

実際の使用環境との整合
半導体装置によって動作条件は異なり、例えばウェーハ搬送装置、真空チャンバー装置、検査装置など、セラミック部品に求められる要件もそれぞれ異なります。
導電性セラミックアームを選定する際には、以下の点を考慮する必要があります：
•  真空環境での使用の有無
•  高温プロセスに関与するか
•  静電気の影響を制御する必要があるか
•  クリーン製造の要件を満たす必要があるか
具体的な使用環境に応じて適切な製品ソリューションを選択することで、導電性セラミックアームを装置の要件により適切に適合させることができます。

まとめ

半導体製造プロセスにおいて、精密部品の材料選定は装置の設計や生産プロセスに影響を与えます。導電性セラミックアームは、ウェーハ搬送、真空装置、および自動化システムに用いられるセラミック部品の一つであり、その導電特性、材料の安定性、および精密加工という特徴により、一部の半導体装置において重要な構成要素となっています。

機器メーカーにとって、導電性セラミックアームを選定する際には、実際の使用環境を踏まえ、材料の種類、加工能力、寸法要件、サプライヤーの技術サポートなど、多角的な観点から総合的に評価を行う必要があります。

JFMは、精密セラミック部品の研究開発と製造に特化し、半導体装置業界向けに導電性セラミックアームやセラミック構造部品などのカスタマイズ製品を提供しています。材料加工の経験と充実した製造プロセスを活かし、JFMはお客様のニーズに応じて、材料選定、製品設計から精密加工に至るまでの包括的なサービスを提供し、装置の用途要件を満たすセラミック部品ソリューションの開発を支援します。

半導体装置向けの導電性セラミックアームのサプライヤーをお探しの場合は、ぜひJFMまでお問い合わせください。製品情報やカスタマイズソリューションについて詳しくご案内いたします。
