セラミック真空チャックとは？構造・動作原理・用途

はじめに

半導体製造、ウェハー加工、精密検査、および電子部品の生産プロセスにおいて、ワークの位置制御と表面平坦度は、その後の加工に直接影響を及ぼします。ウェハーなどの薄型で精密なワークの場合、従来の機械的な把持方法では、接触圧力、局所的な応力、あるいは表面損傷などの問題が生じる可能性があるため、真空吸着が一般的なワーク固定方法の一つとなっています。

セラミック真空チャックは、こうした精密な固定シーンで使用される機能部品です。通常、セラミック材料を主体とし、真空の負圧によってワークを吸盤表面に吸着させます。同時に、セラミック材料の寸法安定性、耐熱性、耐薬品性を活かし、さまざまな精密加工環境に対応しています。

本記事では、構造、動作原理、材料などの観点からセラミック真空チャックを紹介し、この精密吸着部品についてより深く理解していただくことを目的としています。

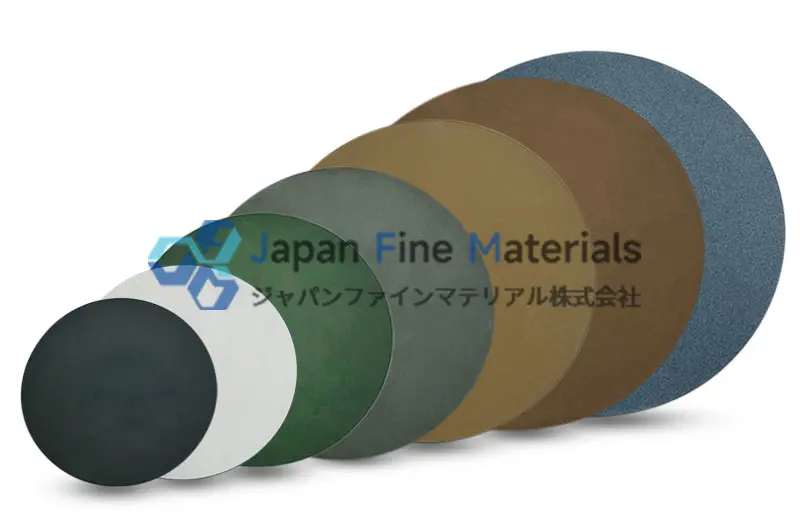

セラミック真空チャックとは？

セラミック真空チャックは、セラミック材料で作られ、真空の負圧を利用してワークを固定する吸盤です。具体的な設計に応じて、その作業面には多孔質セラミック、微細孔構造、または特殊加工された真空通路が採用され、吸着力はワークとの接触領域に分散されます。

一般的な真空チャックと比較して、セラミック真空チャックは材料特性、表面平坦度、細孔構造、および微細加工精度に特に重点を置いているため、清浄度、平坦度、位置制御に高い要求が求められる用途でよく使用されます。

半導体分野では、セラミック真空チャックはウェハーの固定に使用されるため、セラミックウェハチャックとも呼ばれることが多い。なお、ウェハチャックは適用対象によって分類された概念であるのに対し、セラミック真空チャックは材料と固定方式の両方を強調している点に留意する必要がある。

セラミック真空チャックの基本構造

装置によってセラミック真空チャックの構造は異なりますが、通常は以下の部分で構成されています。

1. セラミック基体
セラミック基体はチャックの主要部分であり、一般的な材料にはアルミナセラミックやアルミニウム窒化物セラミックなどがあります。
材料によって熱伝導率、熱膨張特性、電気的特性、耐薬品性が異なるため、動作温度、プロセス環境、および装置の要件に応じて選択する必要があります。

2. 真空吸着領域
吸着盤の表面には通常、ワークの底面に真空の負圧を作用させるための吸着領域が設けられています。
製品の構造に応じて、吸着領域は環状、格子状、同心溝、または多孔質構造となる場合があります。適切な構造設計は、吸着力の分布をより均一にし、同時に局所的な応力集中を軽減するのに役立ちます。

3. 真空通路
真空通路は、吸着面と真空システムを接続する役割を担います。
真空ポンプが作動すると、ガスが内部の通路を通じて排出され、吸盤表面とワークの間に圧力差が生じ、それによって吸着作用が発生します。

4. 取り付けおよび接続構造
セラミック真空チャックは通常、特定の装置に取り付ける必要があるため、底面には取り付け穴、接続インターフェース、またはその他の位置決め構造が設けられている場合があります。
半導体装置の場合、取り付け寸法、位置決め精度、および接続インターフェースの形式は、装置の構造に適合している必要があります。

セラミック真空チャックはどのように機能するのでしょうか？

セラミック真空チャックの基本的な動作プロセスは複雑ではありません。

まず、ウェーハやその他のワークを吸盤の表面に置きます。その後、真空システムが排気を開始し、吸盤内部の空気が真空通路を通じて排出されます。

吸盤とワークの間に圧力差が生じると、大気圧がワークに下向きの力を及ぼし、ワークを吸盤の表面に密着させます。

簡単に言えば、以下の通りです：
ワークの設置 → 真空引き → 圧力差の形成 → 吸着力発生 → ワークの固定

多孔質セラミック真空チャックの場合、セラミック内部の微細な孔構造が気体の流れ路として機能します。空隙率、孔径分布、表面構造を適切に制御することで、真空吸着プロセスにおける気流特性を変化させることができます。

これが、多孔質セラミックの材料パラメータや加工プロセスが、製品設計において重要な要素となる理由です。

なぜセラミック材料を用いて真空チャックを製造するのでしょうか？

セラミック材料は、単に真空チャックの構造材料として用いられるのではなく、吸盤の熱的、機械的、電気的、化学的性能を総合的に考慮して選定する必要があります。一般的なアルミナセラミックやアルミニウム窒化物セラミックは、用途によってそれぞれ異なる性能特性を有しており、寸法安定性、熱管理、清浄度が求められる精密機器に特に適しています。

熱膨張が小さい
温度変化により、吸盤にはある程度の熱膨張または収縮が生じ、ウェハの位置決めや支持精度に影響を及ぼします。アルミナセラミックスの線膨張係数は通常、(6.0～8.0) × 10⁻⁶/K（25～1000°Cの範囲）であり、一般的な構造用セラミックスの中では中程度のレベルに属します。これは金属材料よりははるかに低い値ですが、反応焼結炭化ケイ素（約 4.5 × 10⁻⁶/K）などのセラミックスよりは高い値です。
温度変化を伴うウェハー加工装置においては、熱膨張係数が低いほど、温度変化に伴う吸盤の寸法変化によるずれを低減するのに役立ちます。

熱伝導率が高い
チャックに一定の熱伝達機能が求められる場合、窒化アルミニウム（AlN）は検討に値する材料である。一般的な窒化アルミニウムセラミックスの熱伝導率は約140～200 W/(m・K)であり、酸化アルミニウムセラミックスの一般的な値である約20～30 W/(m・K)を明らかに上回っている。
したがって、ウェハーと吸着盤間の熱伝達を改善する必要がある用途においては、AlNセラミック真空チャックを材料ソリューションの一つとして評価することができます。

優れた電気絶縁性
アルミナセラミックスは高い抵抗率を有しており、常温での体積抵抗率は通常10¹⁴ Ω・cm以上に達するため、電気絶縁が求められる精密機器の部品に頻繁に使用されています。
セラミック真空チャックを採用した装置において、このような電気的特性は、予期せぬ導電経路が装置の動作に及ぼす影響を低減するのに役立ちます。

化学媒体に対する耐性
半導体製造プロセスでは、酸、アルカリ、洗浄剤、その他の化学媒体が使用されることがあります。アルミナセラミックは優れた化学的安定性を有しており、多くの一般的な工業用媒体環境においても良好な材料の完全性を維持することができます。
ただし、具体的な耐腐食性能は、セラミックの純度、緻密度、化学媒体の種類、温度などの要因によって左右されるため、実際の材料選定にあたっては、具体的なプロセスと併せて評価を行う必要がある。

高い硬度
アルミナセラミックのビッカース硬度は通常約1,500～2,000 HVに達し、優れた耐摩耗性を備えています。ウェーハやその他の精密ワークを頻繁に装着・取り外す必要がある吸着盤の場合、適切なセラミック材料と表面加工技術は、支持面の寸法と表面状態を維持するのに役立ちます。

したがって、セラミック真空チャックの材料選定は、「セラミック」という名称だけで判断するのではなく、熱伝導率、熱膨張係数、電気抵抗率、硬度、および化学環境などの具体的なパラメータを総合的に考慮して行う必要があります。セラミック材料ごとに適したプロセス要件が異なり、アルミナと窒化アルミニウムも単純な代替関係にあるわけではありません。

セラミック真空チャックの一般的な用途

セラミック真空チャックは、主に精密な固定、接触による損傷の低減、良好な平面支持が求められる場面で使用されます。

ウェハー加工
これはセラミック真空チャックの重要な用途の一つです。
ウェハーの研磨、ポリッシング、検査、切断、および一部の加工工程において、ウェハーを特定の位置に保持する必要があります。真空吸着により、機械式治具がウェハーの端部を直接把持することによる局所的な応力の問題を軽減できます。

半導体検査装置
ウェーハの検査プロセスにおいて、装置はウェーハ表面の視覚検査、寸法検査、欠陥検査、その他のパラメータ検査を行う必要があります。
吸盤は、ウェーハの位置を保持しつつ、検査領域への影響を最小限に抑える必要があるため、吸着領域や表面構造は検査方法に合わせて設計される必要があります。

電子部品の加工
一部の精密電子部品はサイズが小さく、厚みが薄いため、機械的なクランプによる保持はその加工方法に適さない場合があります。
セラミック真空チャックは、ワークのサイズや形状に応じて吸着領域を設計でき、位置決めや固定の補助として使用されます。

ディスプレイパネルの加工
一部のディスプレイパネルおよび関連する精密部品の加工工程においても、真空吸着や精密位置決めが関わってきます。
大型の薄型ワークピースについては、吸着の均一性、支持方法、および吸盤全体の平面性を特に考慮する必要があります。

精密光学およびその他の加工装置
一部の光学素子や精密部品は、表面との接触や位置決め方法に比較的敏感であるため、補助的な固定としてセラミック真空チャックが採用される場合もあります。
具体的な用途に応じて、ワークの材質、寸法、重量、加工方法に基づき、適切な構造を選択する必要があります。

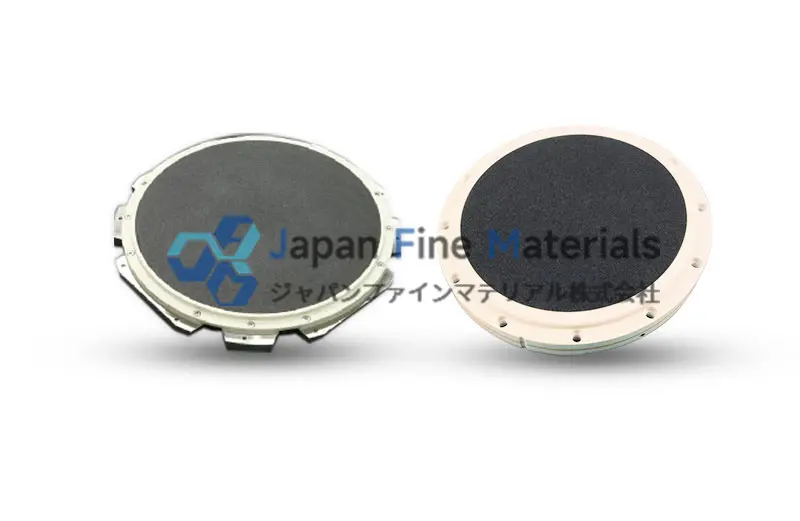

セラミック真空チャック対静電チャック

セラミック真空チャックと静電チャックはどちらもウェーハの固定に使用できますが、その動作原理は異なります。

両者は単純な代替関係にあるわけではありません。実際の選定にあたっては、装置の構造、プロセス温度、ウェーハサイズ、加工プロセス、および電気的要件を総合的に考慮して判断する必要があります。

適切なセラミック真空チャックの選び方

セラミック真空チャックを選定する際は、以下の点を考慮するとよいでしょう。

セラミック材料
まず、アルミナ、窒化アルミニウム、あるいはその他のセラミック材料のどれを使用するかを決定する必要があります。
絶縁性能を重視する用途であれば、アルミナを重点的に検討するとよいでしょう。熱伝導能力に高い要求がある場合は、窒化アルミニウムをさらに評価するとよいでしょう。

ワークのサイズ
チャックのサイズは、ウェハーやワークピースのサイズに適合している必要があります。
また、ワークの厚さ、形状、および回避すべき機能領域も考慮し、吸着構造がワーク上の重要な領域と干渉しないようにする必要があります。

表面の平坦度と粗さ
ウェーハや精密な薄型ワークの場合、吸着盤の表面状態が支持および吸着効果に影響を与えます。
したがって、調達時には、実際のプロセス要件に基づいて、平坦度、平行度、表面粗さなどのパラメータを確認することができます。

真空要件
真空圧力、流量、および真空通路の設計は、すべて吸着性能に影響を与えます。
多孔質セラミック製品の場合、孔径、気孔率、およびガス透過性能にも注意を払い、吸着盤の構造と真空システムが適切にマッチするようにする必要があります。

温度条件
吸盤を高温または温度変化の激しい工程で使用する場合は、セラミック材料の熱伝導率、熱膨張係数、および適用温度範囲に特に注意を払う必要があります。

カスタムサイズとインターフェース
装置によって、取り付け寸法や真空インターフェースが異なる場合があります。
そのため、セラミック真空チャックを特注する際には、通常、ワークの寸法、吸着領域、取り付け寸法、真空インターフェース、および使用温度などの情報を提供し、メーカーが構造設計を行えるようにする必要があります。

まとめ

セラミック真空チャックは、セラミック材料と真空吸着技術を組み合わせた精密ワーク固定部品であり、ウェハー加工、半導体検査、電子機器製造、その他の精密加工の場面で広く活用されています。

その性能は、セラミック材料、気孔構造、表面平坦度、真空通路、加工精度などの要因と密接に関連しています。したがって、製品を選択する際には、特定のパラメータだけを比較するのではなく、具体的なプロセスパラメータや装置の要件に合わせて選定する必要があります。

ウェハー加工、半導体装置、または精密製造に適したセラミック真空チャックをお探しの場合、JFMでは、ワークのサイズ、セラミック材料、真空要件、取り付け方法、使用環境に応じて、適切な製品ソリューションとカスタム加工サービスを提供いたします。具体的なご要望について、ぜひお気軽にお問い合わせください。

FAQ

セラミック真空チャックはカスタマイズ可能ですか？
可能です。ウェーハのサイズ、装置の構造、取り付け方法、真空接続部、吸着領域などの要件に応じてカスタマイズいたします。

セラミック真空チャックの一般的なサイズにはどのようなものがありますか？
寸法に統一規格はなく、通常はウェーハやワークのサイズ、および装置のスペースに合わせて設計されます。ウェーハのサイズが異なれば、一般的にそれに対応する仕様の吸盤が必要となります。

セラミック真空チャックは高温環境で使用できますか？
一部のセラミック真空チャックは、比較的高い温度の加工環境にも適していますが、具体的な使用温度はセラミック材料、構造設計、およびプロセス条件によって異なるため、実際の使用条件に合わせて選択する必要があります。

セラミック真空チャックは定期的な清掃が必要ですか？
はい、必要です。使用中に粒子、粉塵、その他の汚染物質が蓄積する可能性があるため、定期的な清掃は吸着面の清潔な状態を維持するのに役立ちます。清掃方法は、セラミック材料や具体的なプロセス要件に基づいて決定する必要があります。

セラミック真空チャックが自分の装置に適しているかどうかはどう判断すればよいですか？
主に、ウェーハやワークのサイズ、吸着盤のサイズ、取り付け方法、真空接続部、使用温度などのパラメータを確認する必要があります。装置の図面や既存の吸着盤のサイズを提供していただければ、メーカーが適合性を判断する助けとなります。

アルミナと窒化アルミニウムのセラミック吸盤にはどのような違いがありますか？
アルミナは優れた絶縁性と耐薬品性を持ち、応用範囲が広いです。一方、窒化アルミニウムは熱伝導率が高く、放熱性能が特に求められる用途に適しています。具体的な選択は、実際のプロセス条件に合わせて行う必要があります。

カスタムセラミック真空チャックを注文する際、どのようなパラメータを提供する必要がありますか？
通常、ウェーハのサイズ、チャックの外形寸法、取り付け穴の位置、真空接続部、吸着領域、動作温度、および材料要件などの情報を提供する必要があります。製品図面がある場合は、それをメーカーに直接提供することも可能です。

セラミック真空チャックは、異なる種類のウェーハに使用できますか？
ウェハのサイズ、厚さ、プロセス要件に応じて適切な仕様を設計できますが、通常、ウェハの種類ごとに適切な吸着構造やサイズを合わせる必要があります。
