静電チャックとは？完全ガイド

はじめに

半導体製造プロセスにおいて、ウェハーはエッチング、薄膜成膜、イオン注入などの工程で正確な位置決めを維持すると同時に、さまざまな温度、電場、真空環境に適応する必要があります。従来の機械的なクランプ方式では、ウェハー表面に接触圧がかかる可能性があるため、静電チャックはウェハー加工装置における重要な部品として徐々に普及してきました。

静電チャックは、静電力を利用してウェハを吸着・固定 し、機械的な治具を用いてウェハを直接クランプする必要がありません。ウェハの保持機能を提供するだけでなく、その構造設計は、ウェハの温度制御、裏面ガス制御、パーティクル管理などのプロセス要因とも密接に関連しています。

では、静電チャックとは一体何なのでしょうか？どのように機能するのでしょうか？なぜ半導体装置ではこの種の吸着装置が使用されるのでしょうか？

静電チャックとは？

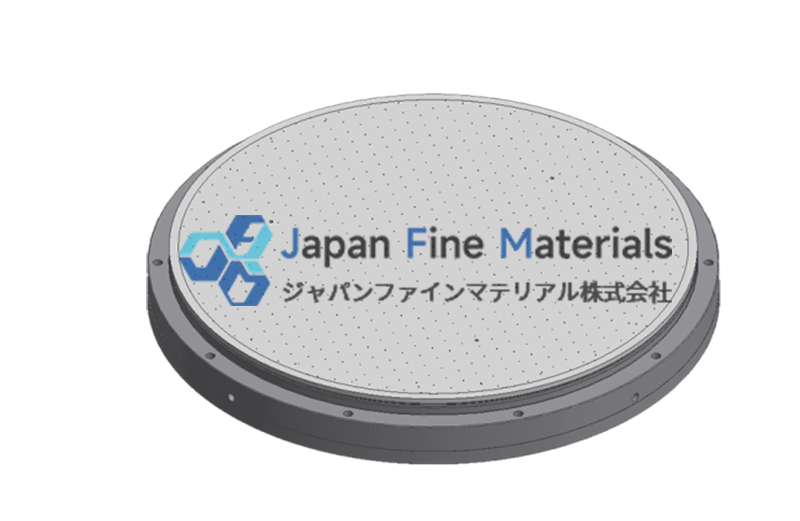

静電チャックとは、静電気による吸着力でウェハーやその他の薄型基板を固定する保持装置であり、主に半導体製造および関連する精密加工装置に用いられています。

真空圧を利用してワークを固定する真空チャックとは異なり、静電チャックは通常、セラミック基体内部に電極が配置されています。電極に直流電圧を印加すると、チャック表面に電界が形成され、ウェハーとチャックの間に静電吸着力が生じ、ウェハーを所定の位置に保持します。

電極の構造や動作方式の違いにより、静電チャックにはさまざまな設計があります。例えば：

•  単極型静電チャック
•  双極型静電チャック
•  多領域電極構造
•  加熱構造を備えた静電チャック
•  裏面にガス通路を備えた静電チャック

したがって、静電チャックは単にウェーハを吸着するセラミック板ではなく、セラミック材料、電極設計、表面加工、温度制御、ガス流路設計が組み合わさった精密部品である。

静電チャックの主な構造

半導体装置用の静電チャックは、通常、複数の機能構造から構成されています。

セラミック基体
セラミック基体は静電チャックの重要な構成要素であり、主に絶縁、支持、および誘電機能を担っています。
一般的な材料には以下が含まれます：
•  アルミナ
•  アルミニウム窒化物
•  その他の特定のプロセス条件に適したセラミック材料
セラミック材料によって熱伝導率、電気抵抗率、誘電特性、熱膨張特性に違いがあるため、具体的なプロセスに応じて選択する必要があります。

内部電極
電極は静電場を生成する役割を担っており、その形状、厚さ、位置、および電極間の距離はすべて電界分布に影響を与えます。
ウェーハのサイズや加工装置が異なる場合、電極構造の設計も異なる場合があります。また、マルチゾーン電極を採用することで、各領域ごとに制御を行い、より複雑なプロセス要件に対応することが可能です。

吸着面
吸着面はウェハーに直接接触するため、表面の平坦度、粗さ、微細構造、および粒子状態が、ウェハーと静電チャックとの接触状況に影響を与えます。
一部の静電チャックの表面には、微細な突起や特定の接触構造が設計されており、ウェハとチャック全体の接触面積を低減すると同時に、裏面へのガス流のための空間を確保しています。

ガス通路
一部の半導体プロセスでは、静電チャック背面のガス通路を通じて、ヘリウムなどの背面ガスが導入されます。
背面ガスは通常、ウェハーとチャック間の熱交換を改善し、ウェハーの温度制御を補助するために使用されます。したがって、ガス通路のレイアウト、寸法、およびシール領域の設計も、静電チャック構造における重要な要素となります。

加熱構造
一部の静電チャックには加熱機能が組み込まれており、ヒーターによってウェーハの温度を調整します。
プラズマエッチングなどのプロセスにおいて、ウェーハの温度は材料の除去速度、反応プロセス、およびプロセスの均一性に影響を与えるため、静電チャックの熱管理設計はプロセス上非常に重要な価値を持っています。

静電チャックはどのように機能するのか？

静電チャックの基本的な動作プロセスは、電圧の印加、静電吸着の発生、ウェーハの解放という3つの段階に分けて理解できます。

1. 電圧の印加
静電チャックの内部には通常、導電性電極層が含まれています。装置が電極に直流電圧を印加すると、電極の近くに電界が形成されます。
静電チャックが双極構造を採用している場合、正極と負極は通常、吸盤内部の異なる領域に配置され、それによって相応の電界分布が形成される。

2. 静電吸着力の発生
ウェーハが静電チャックの表面に置かれると、電場によってウェーハとチャック内部の電極との間に静電気による引力が生じます。導電性ウェーハ（シリコンウェハなど）の場合、その表面には電極と反対の電荷が誘導されます。一方、絶縁性ウェーハの場合は、誘電分極によって力が発生します。この作用力により、ウェーハはチャックの表面にしっかりと吸着されます。
この保持方式は機械式チャックとは異なり、ウェハーをチャックで端から直接締め付ける必要がないため、一部の精密ウェハー加工シーンにおける空間的・表面的な要件を満たすのに有利である。
静電吸着力は、以下の複数の要因に関係している：
•  印加電圧
•  電極構造
•  セラミック誘電体の特性
•  ウェハーと吸着盤との間の隙間
•  接触状態
•  表面粗さ
•  材料の抵抗率
したがって、静電チャックの吸着効果は、単一のパラメータだけで判断することはできず、具体的な構造やプロセス条件と組み合わせて分析する必要があります。

3. 吸着の解除
ウェーハの加工が完了したら、電圧を下げるか遮断して、静電吸着力を徐々に弱める必要があります。
一部の静電チャックでは、ウェハーを吸着面からより容易に分離させるために、脱吸着プロセスを併用する必要がある。残留電荷が適切に処理されない場合、ウェハーの取り出し・設置工程に影響を及ぼす可能性があるため、脱吸着の設計も静電チャックの重要な構成要素である。

静電チャックに一般的に使用されるセラミック材料

材料は、静電チャックを選定する際に重点的に考慮すべき要素の一つである。

アルミナセラミックス
アルミナは優れた電気絶縁性、耐熱性、および化学的安定性を有するため、セラミック製静電チャックにおいて幅広く利用されています。
純度や配合が異なるアルミナは、その抵抗率、誘電特性、および機械的特性も異なります。したがって、実際の設計においては、「アルミナ」という材料名だけを見るのではなく、具体的なグレードやプロセスパラメータを総合的に考慮して判断する必要があります。

窒化アルミニウムセラミックス
窒化アルミニウムは高い熱伝導率を持ち、同時に優れた電気絶縁特性も備えているため、熱管理の要求が厳しい一部の半導体加工シーンに適しています。
例えば、ウェハーの温度調整が必要な装置において、窒化アルミニウムの熱伝導特性は、熱伝達のための優れた材料基盤を提供します。

なぜセラミックは静電チャックに適しているのか？
セラミックス材料は、その高い抵抗率、高い絶縁耐力、優れた熱安定性、および化学的不活性により、静電チャックの基体製造に理想的な選択肢となっています。これらの特性により、ESCの動作時に生じる高電圧電界、プラズマエッチング、および激しい熱サイクル衝撃に耐えることができますが、金属やポリマー材料はこのような過酷な条件下では故障しやすくなります。
ただし、プロセスによって求められる材料要件は異なります。例えば、装置の放熱性能を重視する場合は、窒化アルミニウムを重点的に評価するとよいでしょう。一方、材料コスト、絶縁性能、プロセス適合性を重視する場合は、アルミナなどの材料と組み合わせて総合的に比較検討することができます。

静電チャックの主な用途

静電チャックは主に、半導体および精密電子機器製造関連の装置に使用されます。

ウェハのエッチング
プラズマエッチング工程では、ウェーハを特定の位置に保持すると同時に、温度管理も行う必要があります。
静電チャックは静電気力によってウェハを固定し、裏面からのガス供給や温度制御構造と連動することで、エッチングプロセスに必要なウェハの保持および熱管理条件を提供します。

薄膜成膜
PVD、CVD、およびその他の一部の薄膜成膜プロセスにおいて、ウェーハは特定の位置と姿勢を維持する必要があります。
静電チャックは、ウェハの支持・固定部品として機能し、装置の構造に応じて温度制御機能を統合することができます。

イオン注入
イオン注入プロセスでは、プロセス要件に従ってウェーハを位置決めする必要があります。静電チャックはウェーハの固定に使用でき、装置の設計に応じて関連する熱管理プロセスに関与します。

半導体検査装置
一部のウェーハ検査・測定装置でも、精密な基板保持構造が採用されています。機械的な接触を低減したり、ウェーハの位置を保持したりする必要がある用途において、静電チャックは選択肢の一つとなります。

静電チャックの利点

従来の機械的保持方式と比較して、静電チャックの主な特徴は、その静電保持の原理に由来します。

機械的接触の低減
静電チャックは主に静電気力によってウェーハを固定するため、従来の機械式チャックのようにエッジから把持力を加える必要がありません。
これは、ウェハ表面のスペースが限られており、エッジ領域を開放しておく必要があるプロセス環境において、一定の意義を持ちます。

真空プロセスへの適用
半導体製造における多くのプロセスは、真空環境下で行われます。静電吸着は、従来の真空チャックのような負圧シールに依存しないため、一部の真空プロセス装置で使用可能です。

ウェーハの温度管理に有利
一部の静電チャックには、加熱構造や裏面のガス通路が組み込まれており、異なる構造を組み合わせることでウェーハの熱管理を行うことができます。

エリアごとの制御が可能
装置の設計に応じて、静電チャックは多領域電極構造を採用し、異なる領域を個別に制御することができ、ウェハ加工プロセスにおける領域ごとのプロセス管理に設計の余地を提供します。

静電チャック対真空チャック

静電チャックと真空チャックはいずれもウェーハの固定に使用できますが、両者の動作原理には明らかな違いがあります。

注意すべき点は、両者の間に単純に「どちらが優れているか」という関係は存在しないということです。実際の選択にあたっては、プロセス環境、ウェーハサイズ、温度要件、真空条件、保持方式、および装置構造を総合的に考慮して判断する必要があります。

適切な静電チャックの選び方

半導体装置メーカーやウェハー加工企業にとって、静電チャックを選定する際には、以下の点に重点を置いて検討するとよいでしょう。

1. ウェーハサイズ
装置ごとに対応するウェーハ規格が異なり、例えば200 mmと300 mmのウェーハでは、吸着盤のサイズ、電極配置、表面構造などが異なります。
したがって、まず装置の仕様に基づいて静電チャックの基本寸法を決定する必要があります。

2. セラミック材料
プロセス温度、熱管理要件、電気的特性、および化学的環境に基づいて、適切なセラミック材料を選択します。
アルミナや窒化アルミニウムがよく用いられますが、具体的な材料については実際のプロセス条件を踏まえて評価する必要があります。

3. 電極構造
電極の設計は、静電界の分布や保持効果に影響を与えます。領域制御が必要な用途では、多領域電極の設計も検討する必要があります。

4. 温度制御方式
静電チャックをプラズマエッチングや、ウェハの温度に比較的敏感なその他のプロセスに使用する場合は、加熱構造、熱伝導経路、および裏面のガス通路の設計に注意を払う必要があります。

5. 表面精度
静電チャックはウェハーに直接接触するため、平坦度、表面粗さ、微細構造、およびパーティクルの管理に留意する必要があります。

6. カスタマイズ能力
半導体装置によって、静電チャックの寸法、電極、ガス流路、加熱領域、および取り付け方法に対する要件が異なる場合があります。
非標準機器については、製品自体の仕様に加え、メーカーが静電チャックのカスタマイズ設計および加工能力を有しているかどうかも確認する必要があります。

まとめ

静電チャックは、ウェハーや精密基板を保持するための機能部品であり、その中核となる原理は静電力を利用して吸着作用を生み出すことです。一般的な機械的保持や真空吸着方式と比較して、静電チャックはウェハーの位置決め、真空プロセスへの適合、温度管理などの面で異なる設計上の特徴を持っています。

セラミック材料や電極構造から、裏面のガス通路、加熱構造、表面精度に至るまで、あらゆる要素が最終的な製品設計に影響を与えます。したがって、静電チャックを選定する際には、特定のパラメータだけを比較するのではなく、具体的な装置やプロセス条件を総合的に評価する必要があります。

JFMは、半導体および精密加工分野におけるセラミック部品の研究開発と製造の連携サービスに特化しています。お客様の装置要件、ウェーハサイズ、セラミック材料、電極構造、放熱要件に基づき、JFMはお客様のプロジェクトに適した静電チャックソリューションについてご相談させていただきます。

新型の静電チャックの評価や、カスタムセラミックチャックの導入をご検討中の場合は、JFMまでお問い合わせください。お客様のニーズや用途条件について、詳しくご相談させていただきます。
