静電チャックと真空チャック：主な違いを解説

はじめに

半導体製造、ウェハー加工、検査装置、および精密加工システムにおいて、ワークをどのように固定するかは、装置の構造、プロセス環境、およびその後の加工方法に直接影響を与えます。静電チャックと真空チャックは、いずれも一般的なワーク保持方式ですが、両者は単純な代替関係にあるわけではありません。

真空チャックは主に圧力差を利用して吸着力を生み出すのに対し、静電チャックは静電気の作用を利用してウェハーやその他のワークを保持します。動作原理が異なるため、両者には真空環境への適応性、システム構造、保持対象、温度管理、および設備コストなどの面で明らかな違いがあります。

装置の設計者や調達担当者にとって、どちらの方式がより適しているかを判断する上で重要なのは、「吸着力の強さ」だけを単独で比較することではなく、プロセス環境、ウェーハの種類、温度要件、清浄度、装置構造などを総合的に考慮することです。

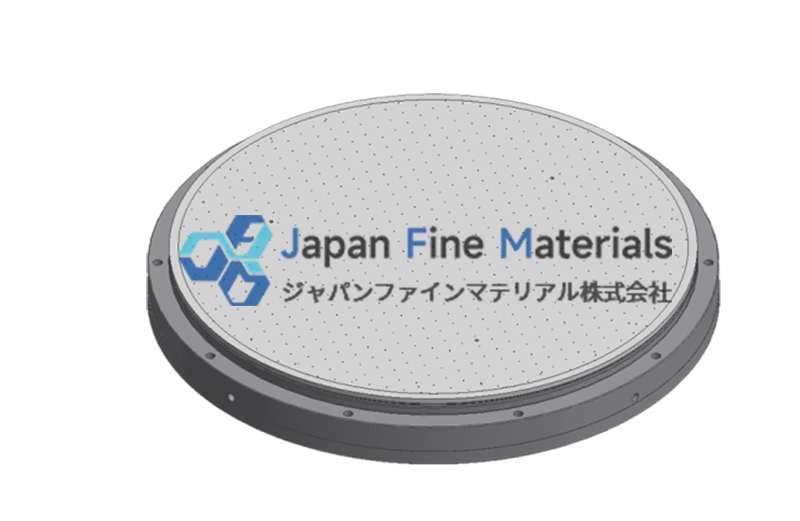

静電チャックとは？

静電チャックは、静電気の作用によってウェハーやその他の平面ワークを固定する保持部品の一種であり、半導体製造装置でよく見られます。

代表的な静電チャックは、通常、電極、絶縁層または誘電層、セラミック基体、および関連する電気構造で構成されています。動作時には、内部の電極に電圧が印加され、ウェハーと吸着盤の間に静電吸着力が発生し、ウェハーが吸着盤の表面に密着します。

動作原理の違いにより、静電チャックの代表的な種類には主に以下のものがあります：

•  クーロン型静電チャック
•  ジョンセン・ラーベック型（Johnsen-Rahbek、略称J-R型）

クーロン型（Coulomb型）は、主に電界中で誘電層に生じる分極電荷に依存し、クーロン力によってウェハーを吸着させるもので、その誘電層の抵抗率は極めて高い（通常 > 10¹⁴ Ω・cm）。一方、ジョンセン・ラーベック型（J-R型）は、一定の電圧下で誘電層に生じるジョンセン・ラーベック力を利用しており、この力は誘電体の体積抵抗率（通常10⁸～10¹¹ Ω・cmの範囲）と密接に関連しており、界面での電荷注入と分極効果によってより強い保持力を生み出します。

構造が異なれば、セラミック材料、抵抗率、動作電圧、温度、および表面状態に対する要件も異なります。

静電チャックは周囲の気体に依存せずに圧力差を形成するため、低圧または真空チャンバー内でウェーハを固定する必要があるプロセス装置に適しています。例えば：

•  プラズマエッチング装置
•  化学気相堆積装置
•  物理気相堆積装置
•  イオン注入装置
•  半導体ウェーハ加工装置
•  ウェハ搬送・処理システム

実際の適用については、具体的なプロセス条件や装置の設計を踏まえて判断する必要があります。

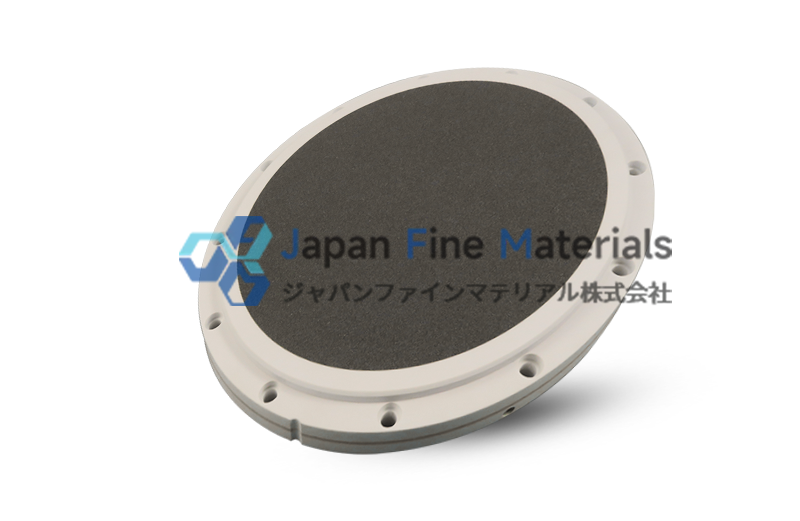

真空チャックとは？

真空チャックとは、真空システムを利用して圧力差を発生させ、ワークを吸盤の表面に押し付けるタイプの保持装置です。

吸着盤の表面には通常、真空孔、溝、または多孔構造が設けられています。真空ポンプによってワークと吸着盤の接触領域から空気が引き抜かれると、ワークの両側に圧力差が生じ、これにより吸着効果が得られます。

真空チャックシステムは通常、以下の構成要素を含みます：

•  吸盤本体
•  真空通路
•  真空ポンプ
•  バルブ
•  シール構造
•  圧力制御部品

大気環境や十分な圧力差がある作業条件下では、真空チャックは比較的一般的な固定方法の一つです。

例えば、ウェハー検査、光学検査、研磨、切断、一部のパッケージング装置、およびその他の平面ワーク加工装置などにおいて、真空チャックが採用されることがあります。

しかし、その動作は圧力差に大きく依存しています。装置自体が高真空環境にある場合、吸盤の内部と外部との間に形成される有効な圧力差が著しく低下するため、真空チャックの使用には一定の制限が生じます。

これが、一部の半導体真空プロセスにおいて静電チャックがより一般的に使用される重要な理由の一つでもあります。

把持原理の違い

これが、静電チャックと真空チャックの最も基本的な違いです。

真空チャックは主に、ワークの下方領域の気体圧力を低下させることで、ワークの両側に圧力差を形成し、それによってウェハーやその他の平面ワークをチャック表面に押し付けます。通常、真空システムと連動して機能するために、真空孔、溝、または多孔質構造が必要となります。

一方、静電チャックは内部電極によって電場を発生させ、ウェハーと吸盤の間に静電吸着作用を形成します。その保持プロセスは大気圧を主な作用源としないため、一部の低圧および真空プロセスにおいてより適しています。

これら2つの異なる把持原理は、プロセス環境、材料構造、および周辺システムに対する要件にもさらなる影響を及ぼします。

真空環境への適応性

真空チャックの保持効果は、ワークの両側に形成できる圧力差に関係しています。

常圧または十分な環境圧力が確保されている条件下では、真空チャックはウェーハの検査、加工、搬送、およびその他の平面ワークの固定に使用できます。しかし、チャンバー内の圧力が低下するにつれて、利用可能な圧力差も減少します。

静電チャックは外部の大気圧への依存度が比較的低いため、プラズマエッチング、薄膜成膜、イオン注入など、真空チャンバー内でウェハーを継続的に固定する必要がある一部の半導体プロセスに適しています。

とはいえ、具体的にどの方式を採用するかは、チャンバー内の圧力、ウェーハの種類、装置の構造、および実際のプロセス要件を総合的に考慮して判断する必要があります。

材料要件

真空チャックには、アルミニウム合金、ステンレス鋼、セラミックス、多孔質セラミックスなどの材料が使用されます。材料選定にあたっては、通常、機械的強度、加工精度、表面品質、耐食性、使用温度を考慮する必要があります。

静電チャックは、機械的および熱的性能要件を満たすだけでなく、材料の電気的性能も重点的に考慮する必要があります。

一般的に注目される要素には、以下のものがある：

•  抵抗率
•  誘電特性
•  熱伝導率
•  熱膨張係数
•  機械的強度
•  表面粗さおよび平坦度
•  プラズマ耐性

半導体装置において、アルミナと窒化アルミニウムは、いずれも静電チャック用セラミック材料としてよく使用されています。アルミナは優れた絶縁性能と成熟した加工技術を有しており、窒化アルミニウムは熱伝導率が高く、熱伝達性能が特に求められる一部の用途において一定の優位性があります。

具体的な材料の選定は、静電チャックの構造、抵抗率の要件、プロセス温度、および装置の環境に応じて行う必要がある。

温度管理方法

一部の半導体製造プロセスでは、チャックはウェーハを固定するだけでなく、ウェーハの温度管理にも関与する。

真空チャックも、冷却水路や抵抗ヒーターを組み込むことで温度制御が可能ですが、この温度制御は間接的なものであり、主に熱伝導や対流を通じてワークに影響を与えます。その温度制御の効率と均一性は、チャック本体の材料の熱伝導率および構造設計に制限され、主に熱伝導を通じてワークに影響を与えます。気体媒体が存在する場合は、対流による熱交換も補助的に利用されます。

一部のエッチング装置や成膜装置では、静電チャックは、冷却チャネル、加熱素子、温度センサー、およびウェハ裏面のガス冷却などの構造と組み合わせて使用されることがよくあります。

例えば、一部のプラズマエッチングプロセスでは、ウェハとチャック間の熱伝達条件を改善するために、ウェハ裏面にヘリウムガスが導入される。

したがって、装置にウェハ温度制御に対する要求が高い場合、保持方式を比較するだけでなく、チャック材料の熱伝導率、内部構造、および全体的な熱管理設計も同時に考慮する必要があります。

システム構造とコスト

真空チャックのシステム構造は通常比較的単純で、主に真空源、配管、バルブ、シール構造、および吸盤内部の真空チャネルで構成されています。

メンテナンスの重点は、通常、真空漏れ、流路の閉塞、シール部品の状態、および吸盤表面の状態などに集中します。

一方、静電チャックでは、電極、誘電体層、高圧電源、電気制御、およびウェーハのリリースに関連する設計を追加する必要があります。一部の製品には、冷却、加熱、または温度監視機構が組み込まれているため、全体的な設計および製造プロセスは通常、より複雑になります。

これは、両タイプの吸盤のコスト構造にもさらなる影響を及ぼします。

真空チャックのコストは主に材料、寸法、加工精度、真空構造に関連しています。一方、静電チャックは、セラミック材料、電極製造、焼結プロセス、精密加工、電気性能試験、温度制御構造などの要因の影響も受ける可能性があります。

したがって、実際の選定にあたっては、個々のチャックの調達価格だけを比較するのではなく、装置に必要な機能、プロセス環境、システムの複雑さを総合的に評価することがより適切である。

静電チャックの用途

静電チャックは、半導体ウェハー製造装置と密接に関連しています。

一般的な用途には、主に以下の種類があります。

プラズマエッチング
プラズマエッチングのプロセスでは、ウェハーを真空チャンバー内で適切な位置に保持する必要があるほか、装置によってはウェハー裏面の熱伝達を管理する必要があるため、この種の装置では静電チャックがよく使用されます。

化学気相成長（CVD）および物理気相成長（PVD）
一部の化学気相堆積（CVD）および物理気相堆積（PVD）装置では、プロセス温度、チャンバー環境、およびウェーハの固定要件に応じて、静電チャックが採用される。

イオン注入
イオン注入プロセスでは、ウェーハの位置決め、真空環境、およびプロセス温度の制御が必要となるため、一部の装置では静電チャック方式が採用されています。

半導体ウェハ加工
上記の装置以外にも、真空環境下でウェハの位置決めや処理を必要とするその他の半導体プロセスシステムにおいて、静電チャックが採用される場合があります。

実際に静電チャックが採用されるかどうかは、具体的な装置プラットフォームやプロセスルートによって異なります。

真空チャックの応用

真空チャックの応用範囲はさらに広く、半導体製造に限定されません。

一般的な用途としては、以下が挙げられます：

•  ウェーハ検査
•  ウェーハの切断
•  ウェーハ研磨
•  研磨加工
•  光学検査
•  ガラス加工
•  プリント基板加工
•  精密機械加工
•  自動搬送

ワークの表面が比較的平坦で、装置が大気中または十分な圧力差のある環境で稼働し、かつ複雑な高圧電気システムを必要としない場合、真空チャックは多くの場合、比較的直接的な解決策となります。

静電チャック対真空チャック

静電チャックと真空チャック、どちらを選ぶべきか？

どちらのチャックも、すべての装置に適用できるという統一的な答えは存在しません。

プロジェクトが設計段階または調達段階にある場合は、以下の質問を優先的に検討することで判断することができます。

1. 装置は真空環境下で動作しますか？
ワークを低圧または真空チャンバー内で継続的に保持する必要があり、かつチャック両側の圧力が近い場合、真空チャックで形成できる有効な圧力差が制限されるため、この場合はさらに検討するとよいでしょう静電チャックを。

2. 主に半導体ウェハーに使用されるか？
装置がプラズマエッチング、成膜、イオン注入などの半導体プロセスシステムに属する場合、静電チャックは通常、高い適合性を示します。
単にウェーハの検査、搬送、または一部の機械加工のみを目的とする場合は、装置の実際の環境を考慮して、静電チャックの採用が必要かどうかを判断する必要があります。

3. 比較的複雑な温度管理が必要か？
吸盤がウェハーの熱管理機能も兼ねる場合は、材料の熱伝導率、冷却チャネル、加熱構造、およびウェハー裏面のガス冷却などの設計についてさらに検討する必要があります。

4. 装置の複雑さやコストにどのような制約がありますか？
真空チャックの周辺制御システムは、通常、よりシンプルです。
一方、静電チャックは、セラミック、電極、高圧電源、温度制御、ウェーハのリリースなど、複数のシステムを総合的に考慮する必要があるため、初期段階の設計および製造に対する要求は通常、より高くなります。

5. ワークの材質は何ですか？
金属、ガラス、シリコンウェハー、化合物半導体ウェハー、その他の材料は、電気的特性や表面特性がそれぞれ異なります。
特に静電チャックについては、ワーク材料の導電特性と誘電特性を考慮して、具体的な構造案を決定する必要があります。

迅速な選定ガイド

この表は主に初期段階の判断を目的としています。実際のプロジェクトでは、装置のパラメータ、プロセス条件、およびワークの特性に基づいて、さらに検証を行う必要があります。

まとめ

静電チャックと真空チャックは、いずれもワークの固定機能を担っていますが、その背後にある技術的な原理は明らかに異なります。

真空チャックは圧力差を利用して保持力を発生させるため、構造が比較的単純であり、十分な環境圧力が確保されている検査・加工・搬送装置に適しています。

一方、静電チャックは静電気を利用してウェーハを固定するため、外部の大気圧への依存度が低く、プラズマエッチング、薄膜成膜、その他の真空半導体プロセスにおいて高い応用価値を持っています。また、静電チャックには、セラミック誘電体材料、電極設計、高電圧制御、温度管理、ウェーハのリリースなど、多くの技術的要素が関わっています。

したがって、チャックの選定にあたっては、把持力や価格のみを比較することは推奨されません。装置の作動圧力、ウェーハ材料、プロセス温度、熱管理方式、清浄度、電気的要件、および装置構造など、あらゆる要素を事前の評価に含める必要があります。

お客様のプロジェクトで、静電チャックのセラミック部品、半 導体装置用セラミック部品、または関連する精密セラミックコンポーネントが必要な場合は、JFMまでお気軽にお問い合わせください。実際の図面、材料要件、寸法公差、動作温度、および具体的な使用環境を踏まえて詳細な協議を行い、その後の材料選定、構造設計、製品製造の参考となる情報を提供いたします。

FAQ

静電チャックは真空チャックよりも優れていますか？
必ずしもそうとは限りません。静電チャックは一部の真空および半導体プロセスに適している一方、真空チャックは常圧下での検査、加工、搬送の場面に適しています。

真空チャックは真空チャンバー内で使用できますか？
可能です。ただし、その効果はチャンバー内の圧力に影響を受けます。吸盤の両側の圧力がチャンバー内の圧力低下に伴い低下する場合、真空度が高くなるほど、利用可能な圧力差は通常小さくなります。

なぜ半導体装置では静電チャックがよく使われるのですか？
静電チャックは、主要な保持力を大気圧に依存しないため、一部の真空プロセス環境に適しているからです。

静電チャックには通常どのような材料が使われますか？
一般的なセラミック材料にはアルミナや窒化アルミニウムなどがあり、具体的な選択は温度、電気的特性、プロセス環境を考慮して行われます。

静電チャックにはどのような注意点がありますか？
高電圧制御、誘電体材料、残留電荷、温度管理、表面処理などの要素を重点的に考慮する必要があります。
