窒化アルミニウムセラミックディスク：特性と用途

はじめに

半導体製造や精密電子機器において、材料の熱伝導性、電気絶縁性能、および寸法安定性は、装置の構造設計や動作性能に影響を及ぼします。装置における熱管理や精密セラミック部品への要求がますます厳格化する中、窒化アルミニウムセラミックは、関連する用途において徐々に材料選択肢の一つとなりつつあります。

窒化アルミニウムセラミックディスクは、高い熱伝導率と優れた電気絶縁性能を兼ね備えており、熱伝達、電気的絶縁、および構造精度に特定の要件が求められる部品の設計に使用できます。ただし、実際の適用効果は、材料の品質、部品の構造、加工精度、および使用条件にも左右されます。窒化アルミニウムセラミックディスクの材料特性、製造プロセス、および適用シーンを理解することは、エンジニアが材料評価や部品選定を行う上で役立ちます。

窒化アルミニウムセラミックディスクとは？

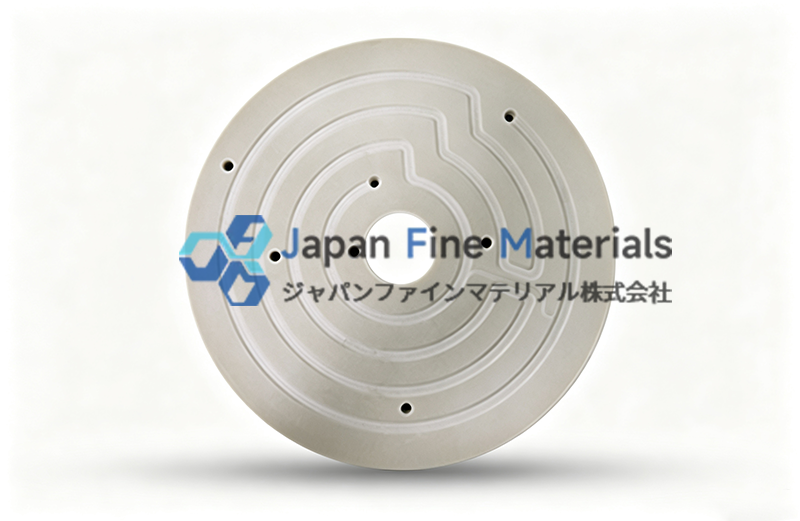

窒化アルミニウムセラミックディスクは、窒化アルミニウム（AlN）を主材料として製造された円盤状のセラミック部品です。窒化アルミニウムは先進的なエンジニアリングセラミック材料に属し、高い熱伝導率と優れた電気絶縁性を備えているため、熱伝導と電気的絶縁の両方を兼ねる必要がある用途でよく使用されます。

アルミナなどの一般的な絶縁セラミックと比較して、窒化アルミニウムセラミックの特徴は、優れた電気絶縁性能を維持しつつ、より高い熱伝導率を有することにあります。このような材料特性により、一部の半導体装置、精密電子部品、および熱管理構造に適しています。

窒化アルミニウムセラミックディスクの具体的な構造は、装置の設計に応じて、直径、厚さ、表面状態、穴の位置、寸法公差などを調整することができます。設計の違いは、部品の取り付け方法、応力状態、熱伝達経路に影響を与えるため、選定にあたっては実際の使用条件を考慮して評価を行う必要があります。

窒化アルミニウムセラミックディスクの主な特性

高い熱伝導率
窒化アルミニウムセラミックは高い熱伝導率を有しており、一般的な材料の熱伝導率は約140～200 W/(m・K)に達します。具体的な数値は、材料の配合、純度、微細構造、および製造プロセスによって異なります。
熱管理用途において、材料の熱伝導率は部品内部での熱伝達効率に影響を与えます。例えば、熱を伝達または分散させる必要がある構造にセラミックディスクが使用される場合、窒化アルミニウムは熱伝達経路の改善に寄与します。
ただし、部品の実際の放熱性能は、材料の熱伝導率だけで決まるわけではない点に留意する必要がある。部品の厚さ、接触界面、熱源の分布、取り付け方法などの要因も、全体的な熱抵抗に影響を与える。

優れた電気絶縁性能
窒化アルミニウムセラミックスは優れた電気絶縁特性を有しており、熱伝導と電気的絶縁の両方を兼ね備える必要がある構造設計に利用できます。
半導体装置や精密電子部品においては、熱伝達と電気的絶縁を同時に考慮する必要がある場合があります。アルミニウム窒化物セラミックスは、材料レベルでこれら2つの要件を満たすことができるため、関連する絶縁部品や熱管理部品の候補材料として活用できます。
具体的な用途においては、動作電圧、材料の厚さ、表面状態、使用環境などを総合的に考慮し、その絶縁性能を評価する必要があります。

熱膨張特性
アルミニウム窒化物セラミックスの熱膨張係数は比較的低く、一部の半導体材料の熱膨張特性に近い。この特性は、温度変化、精密組立、または多材料を組み合わせた構造において参考となる。
装置の設計段階において、技術者は通常、セラミック部品と金属、半導体材料、あるいはその他の構造部品との間の熱膨張の差異を同時に考慮する必要があります。異なる材料が温度変化の際に生じる寸法変化が一致しない場合、接合部に熱応力が生じ、ひいては構造の信頼性に影響を及ぼす可能性があります。
したがって、窒化アルミニウムセラミックディスクを選定する際には、材料自体の熱膨張係数に注目するだけでなく、使用温度範囲、組み立て方法、構造寸法も総合的に考慮して分析を行う必要があります。

耐熱性能と化学的安定性
窒化アルミニウムセラミックは優れた耐熱性能を有しており、高温に耐える必要がある一部の産業用および電子機器の構造部品に使用できます。ただし、その適用温度は、雰囲気条件、表面状態、機械的負荷、および具体的な材料グレードによって異なります。
酸化性環境では、窒化アルミニウムの表面が酸化する可能性があります。また、一部の湿潤環境や特定の化学条件下では、その表面が影響を受けることもあります。したがって、材料の耐熱特性のみに基づいて特定の使用条件への適合性を判断することはできず、実際の環境と併せて評価する必要があります。

半導体装置におけるセラミック部品については、温度変化、ガス環境、清浄度要件、プロセス媒体などの要因が、材料の適用性に影響を与える可能性があります。

窒化アルミニウムセラミックディスクの主な用途

窒化アルミニウムセラミックディスクの用途は、その熱伝導性、電気絶縁性、および構造設計特性と密接に関連している。実際の使用にあたっては、装置の機能、部品の形状、および動作条件に基づいて、その適用性を判断する必要がある。

半導体製造装置
半導体製造には、温度制御、ウェハ処理、精密装置構造など多くの工程が含まれており、一部の装置部品には熱伝導、電気絶縁、および寸法精度を兼ね備えることが求められます。
窒化アルミニウムセラミックは、対応する設計要件を満たす装置部品に使用可能です。例えば、熱伝達や電気的絶縁が必要な構造においては、材料評価の対象に含めることができます。具体的にウェハの支持、加熱部品、またはその他の装置部位に使用できるかどうかは、部品の機能、構造設計、および装置メーカーの技術要件を総合的に判断する必要があり、材料名のみに基づいて用途を決定することはできません。

精密電子部品
一部の精密電子機器では、熱の集中がコンポーネントの動作状態や温度分布に影響を与える可能性があります。窒化アルミニウムセラミックは、その熱伝導性と電気絶縁性の特性により、これら2つの性能を両立させる必要がある特定の構造に適しています。
セラミックディスクが熱伝導部品または絶縁構造の一部として使用される場合、その厚さ、表面平坦度、および接触界面が、熱管理性能全体に影響を及ぼします。設計者は通常、コンポーネントの電力、設置スペース、放熱経路を総合的に考慮し、材料と部品構造について総合的な評価を行う必要があります。

熱管理に関連する構造
熱管理には、材料自体の熱伝導能力だけでなく、熱源の位置、接触面積、接合方法、および外部の放熱条件も関わってきます。
窒化アルミニウムセラミックディスクは、熱伝達を必要とする一部の構造設計に使用できます。金属材料と比較して、窒化アルミニウムセラミックは電気絶縁特性も備えているため、電気的絶縁が要求される特定の熱管理シナリオにおいて応用価値があります。

ただし、セラミックがすべての熱管理構造に適しているわけではありません。大きな機械的衝撃、複雑な接合荷重、あるいは特殊な化学環境が関与する用途では、材料の機械的特性、構造応力、および環境適応性についても評価する必要があります。

窒化アルミニウムセラミックディスクの製造と精密加工

窒化アルミニウムセラミックディスクの性能は、材料そのものだけでなく、成形、焼結、およびその後の加工プロセスによっても影響を受けます。寸法、平面度、または表面品質に要件が求められる部品については、各製造工程において製品設計に基づいた管理を行う必要があります。

原料の調製と成形
製造プロセスは通常、窒化アルミニウム粉末および関連する配合の準備から始まる。粉末の特性、添加剤の組成、および混合の均一性は、その後の焼結挙動や材料の微細組織に影響を与える。その後、部品の形状や寸法要件に応じて適切な成形方法を選択し、焼結用の素地を形成する。

焼結と緻密化
焼結は、窒化アルミニウムセラミック製造における重要な工程である。通常、窒素雰囲気下で、焼結温度やその他のプロセス制御することにより条件を、素地を段階的に緻密化させる。材料の緻密度、結晶粒構造、不純物分布などの要因は、熱伝導率、機械的特性、および電気絶縁性能に影響を与える。

精密加工と寸法管理
焼結後のセラミックディスクは、設計要件を満たすために、研削、表面処理、またはその他の精密加工が必要となる場合があります。窒化アルミニウムセラミックは硬度が高く脆いため、加工時には研削条件、エッジのノッチ、表面損傷、加工応力などの問題を考慮する必要があります。

実際の加工内容は部品の設計によって異なり、以下の項目が含まれる場合がある：

•  外径、内径および厚さの制御
•  平面度、平行度および表面粗さの制御
•  穴位置、溝加工およびその他の構造的特徴の加工
•  外観検査、寸法測定および関連する性能試験

半導体装置に使用されるセラミックディスクについては、製造および検収の段階で一貫した技術的根拠を採用できるよう、設計段階で重要な寸法、公差、表面要件、および検査基準を明確にしておくことをお勧めします。

窒化アルミニウムセラミックディスク対アルミナセラミックディスク

窒化アルミニウムセラミック（AlN）とアルミナセラミック（Al₂O₃）は、いずれも一般的なエンジニアリングセラミック材料ですが、両者の熱伝導率、材料コスト、および適用シーンには違いがあります。

•  注：表中の熱伝導率は一般的な材料の参考範囲です。グレード、純度、製造プロセス、試験条件の違いによりデータに差異が生じる場合がありますので、詳細は材料サプライヤーの技術資料を参照してください。

部品に高い熱伝導能力が求められ、かつ電気絶縁の要件もある場合は、窒化アルミニウムセラミックを評価対象に含める価値があります。熱伝導に対する要求が比較的限定的で、構造機能や材料コストをより重視する用途であれば、アルミナセラミックも要件を満たす可能性があります。

材料の選定にあたっては、単一の性能パラメータのみを見るのではなく、部品の寸法、加工要件、使用環境、機械的負荷、および総コストを総合的に考慮する必要があります。

適切な窒化アルミニウムセラミックディスクの選び方とは？

窒化アルミニウムセラミックディスクを選ぶ際は、実際の使用要件に基づき、材料特性、構造寸法、加工要件を総合的に評価することをお勧めします。

熱管理要件の明確化
まず、部品が担う機能、すなわち熱伝達の方向、熱源の分布、動作温度および温度変化の状況を把握する必要があります。熱伝導が重要な指標である場合は、材料名だけで判断するのではなく、サプライヤーに材料の熱伝導率、試験条件、および対応する材料グレードについて確認する必要があります。

寸法と公差要件の確認
装置の設置スペースや構造設計に基づき、セラミックディスクの外径、厚さ、穴の位置、平面度、平行度などのパラメータを明確にします。部品が他のコンポーネントと緊密に組み合わされる必要がある場合は、組み付けクリアランスや熱膨張の差異も考慮する必要があります。

機械的および環境条件の評価
セラミック材料は、硬度が高く、比較的脆いという特徴があります。部品の設置や使用中に機械的荷重がかかる場合は、エッジの構造、支持方法、および応力集中の問題を考慮する必要があります。同時に、使用環境における温度、湿度、雰囲気、および化学媒体についても評価する必要があります。

品質検査要件の明確化
調達前に、サプライヤーと材料性能データ、寸法検査項目、表面品質要件、および検収基準を確認しておくことができます。精密組立を伴うセラミックディスクについては、重要な品質指標を事前に明確化しておくことで、その後のコミュニケーションにおける技術的な齟齬を減らすことができます。

窒化アルミニウムセラミックディスクの品質をどのように評価するか？

窒化アルミニウムセラミックディスクの品質評価は、外観や単一の性能パラメータのみに注目するのではなく、材料特性、寸法精度、表面品質、および実際の用途要件を総合的に考慮して行う必要があります。

部品によって検査要件は異なります。例えば、熱伝導機能を担うセラミックディスクでは、熱伝導率や接触面の状態が重視される場合があります。一方、精密な組立が求められる部品では、平面度、厚さ、および穴位置の公差を重点的に管理する必要があるかもしれません。

したがって、調達前には重要な品質特性、検査方法、受入基準を明確にし、部品の実際の用途に合わせて検査要件を策定することをお勧めします。

まとめ

窒化アルミニウムセラミックディスクの応用価値は、主に熱伝導、電気絶縁、および関連する構造設計上の要件の融合に表れています。半導体装置や精密電子部品において、適切な材料選定を行うには、単一の材料パラメータだけに注目するのではなく、使用条件、部品寸法、加工精度、品質検査要件を総合的に考慮する必要があります。
