セラミック真空チャック：アルミナと窒化アルミニウム、どちらを選ぶ？

はじめに

セラミック真空チャックは、ウェハー加工、検査、およびその他の精密装置において重要な保持部品です。チャックの材質は、熱伝導、電気絶縁、熱膨張、化学的安定性、および加工方法に影響を与えるため、セラミック真空チャックを選定する際には、材質が通常、重点的に考慮すべき要素の一つとなります。

アルミナと窒化アルミニウムはいずれも一般的なセラミック材料ですが、両者の材料特性は異なります。ウェーハの固定、温度管理、または精密位置決めを行う必要がある装置の場合、どちらの材料を選択するかは、具体的な作業条件や装置の設計を踏まえて判断する必要があります。

では、セラミック真空チャックにはアルミナと窒化アルミニウムのどちらを選ぶべきでしょうか？以下、いくつかの重要な観点から比較していきます。

アルミナ製セラミック真空チャック VS 窒化アルミニウム製セラミック真空チャック

アルミナと窒化アルミニウムはどちらもセラミック真空チャックの製造に使用できますが、熱伝導性能、熱膨張特性、電気的特性、材料コストなどの面で一定の差異があります。

留意すべき点として、具体的な材料パラメータは純度、焼結プロセス、材料配合、製品構造などの要因によって影響を受けるため、実際の製品選定にあたっては、サプライヤーが提供する材料データおよび製品仕様を参考にする必要があります。

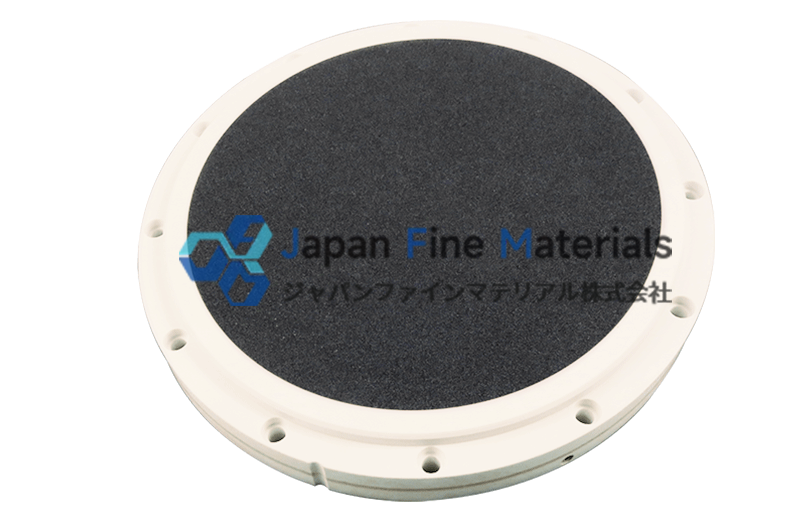

アルミナセラミック真空チャックの特徴

アルミナは、精密セラミックス分野で広く応用されている材料の一種です。セラミック真空チャックにおいては、その硬度、電気絶縁性、および化学的安定性により、様々なウェーハ保持や精密加工の場面での応用が可能です。

電気絶縁性能
アルミナは優れた電気絶縁特性を有するため、ワークを真空固定すると同時に電気的絶縁も考慮する必要がある装置構造に適しています。
半導体装置において、チャックがウェハーの支持・位置決め機能を担うだけでなく、電界が存在する領域や電気部品の作動領域に位置する場合、アルミナはセラミック絶縁材料として検討できます。

熱特性と寸法制御
アルミナは窒化アルミニウムよりも熱伝導率が低いため、熱伝達特性が異なります。温度変化が顕著なプロセスにおいては、装置の加熱・冷却およびウェーハの温度制御方式を総合的に考慮して評価する必要があります。
また、アルミナは通常、窒化アルミニウムよりも熱膨張係数が大きいため、装置が温度変化に伴う寸法変化に敏感な場合は、両材料の熱膨張特性をさらに比較検討することが可能です。

化学的安定性
半導体製造プロセスでは、様々なガス、化学媒体、およびプロセス環境にさらされる可能性があります。アルミナは優れた化学的安定性を有するため、多種多様な装置部品に使用可能です。
ただし、特定のプロセス環境で使用可能かどうかは、実際の媒体、温度、曝露時間などの条件を踏まえて、材料の適合性評価を行う必要があります。

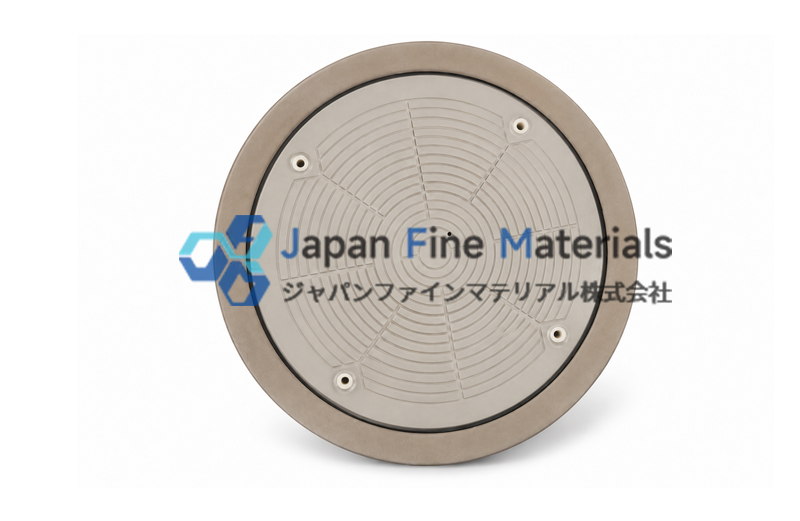

窒化アルミニウムセラミック真空チャックの特徴

窒化アルミニウムは、酸化アルミニウムと比較して、熱伝導率が高いという顕著な材料的特徴を持っています。したがって、セラミック真空チャックがウェハーの支持と熱伝達の両方を兼ねる必要がある場合、窒化アルミニウムは検討に値する材料となります。

高い熱伝導率
アルミニウム窒化物の熱伝導率は通常、アルミナよりも著しく高いため、熱伝達が必要な装置構造において一定の応用価値があります。
例えば、ウェーハの加熱や冷却が必要なプロセスにおいて、チャック材料自体の熱伝達能力は、装置構造からウェーハへの熱伝達プロセスに影響を与えます。したがって、装置設計において熱伝達効率を重視する場合は、窒化アルミニウムを材料比較の対象に含めることができます。
ただし、実際の温度均一性は材料だけで決まるわけではなく、吸着盤の厚さ、内部構造、加熱方式、冷却方式、真空領域、および装置全体の熱設計にも関係している。

低い熱膨張係数
アルミニウム窒化物の熱膨張係数は通常、アルミナよりも低く、約4～5 × 10⁻⁶/Kである。
温度変化を伴うウェハ加工プロセスにおいて、材料の熱膨張は部品の寸法変化や、吸着盤とウェハ間の熱マッチング関係に影響を与える。したがって、熱による寸法変化に敏感な装置においては、窒化アルミニウムのこの材料特性は一定の参考価値を持つ。

電気絶縁特性
窒化アルミニウムは高い熱伝導率を持つ一方で、セラミック材料としての電気絶縁特性も保持している。したがって、熱伝達と電気的絶縁の両方が求められる装置構造において、窒化アルミニウムには一定の応用余地がある。

セラミック真空チャックにはどちらが適しているか？

この問題は、単一の材料パラメータだけで判断することはできません。実際の選択には、通常、装置の動作条件に基づいて検討する必要があります。

以下の要素をより重視する用途では、アルミナを優先的に検討するとよい：
•  電気絶縁性の要件
•  一般的なウェーハの保持および位置決め
•  化学環境への耐性
•  材料コストと供給条件
•  一般的な精密セラミック加工の要件

装置が熱伝達や温度変化をより重視する場合は、窒化アルミニウムを重点的に評価することができます：
•  ウェーハの加熱または冷却
•  熱の迅速な伝達
•  温度変化下での寸法制御
•  熱膨張特性に比較的敏感な装置構造
•  熱伝導性と電気絶縁性を両立させる必要がある用途

これは、ある材料が特定の用途にしか対応できないという意味ではありません。実際の製品においては、真空吸着方式、吸着盤のサイズ、ウェハーの仕様、温度範囲、および装置構造を総合的に考慮して判断する必要があります。

真空チャックの構造設計も同様に重要

材料は、セラミック真空チャックの設計における一要素に過ぎません。

真空吸盤においては、吸着孔、真空通路、吸着領域、ウェーハ接触面、および底面の接続部について、装置の構造と組み合わせて設計する必要があります。

例えば、多孔質セラミック真空チャックは、材料内部の微細孔構造を通じてガス通路を形成しますが、従来の構造では機械加工された真空槽や孔道が採用される場合があります。

構造の違いは以下に影響を与えます：
•  真空分布
•  ウェーハの接触状態
•  吸着領域の設計
•  ガスの流れ経路
•  表面平坦度
•  洗浄および使用要件

したがって、同じセラミック材料を使用する場合でも、構造設計が異なれば、対応する用途も異なる可能性があります。

アルミナか窒化アルミニウムか：どのように選択すべきか？

単に材料そのものを比較するだけでは、すべての装置に適用できる答えを直接導き出すことは困難です。より合理的な方法は、実際のプロセス要件から逆算して材料を選択することです。
以下の考え方に基づいて、予備的な判断を行うことができます：

ステップ1：温度条件の確認
サクションカップの動作温度、昇温・降温方式、およびウェーハの能動的な加熱または冷却が必要かどうかを把握します。

ステップ2：熱伝達の要件を評価する
装置において熱伝達がより重視される場合は、アルミニウム窒化物の熱伝導特性を重点的に比較します。熱伝達が中核的な要件ではない場合は、アルミナ（酸化アルミニウム）の総合的な材料特性をさらに評価します。

ステップ3：電気的要件の確認
装置の構造上、優れた電気絶縁性能が求められる場合は、実際の使用条件下における両セラミック材料の電気的特性を併せて比較する必要があります。

ステップ4：吸着構造の決定
ウェハサイズ、真空システム、およびプロセス要件に基づき、溝型、多孔質型、または区画型の吸着構造を選択します。

ステップ5：加工および組立要件の確認
最後に、吸着盤の寸法精度、表面状態、取り付け穴、真空接続部などの要件を確認し、材料の選定が製品全体の設計と整合するようにする必要があります。

まとめ

アルミナと窒化アルミニウムはいずれもセラミック真空チャックに使用可能ですが、両材料の性能の重点は異なります。アルミナは電気絶縁性、化学的安定性、および一般的なセラミック用途において多くの応用実績があります。一方、窒化アルミニウムは高い熱伝導率と低い熱膨張係数を有しており、熱伝達や温度変化が重要な要素となる装置において応用価値があります。

具体的なセラミック真空チャックのプロジェクトにおいては、材料、吸着構造、寸法精度、真空システム、および装置のプロセスなどを総合的に評価する必要があります。

JFMは、精密セラミック部品の研究開発および供給に関する総合サービスに特化しており、お客様の材料要件、製品構造、装置の適用条件に基づき、ソリューションの協議や製品開発を支援いたします。アルミナまたは窒化アルミニウム製のセラミック真空チャックをご検討中の方は、ぜひ弊社までご連絡いただき、さらに詳しくご相談ください。
