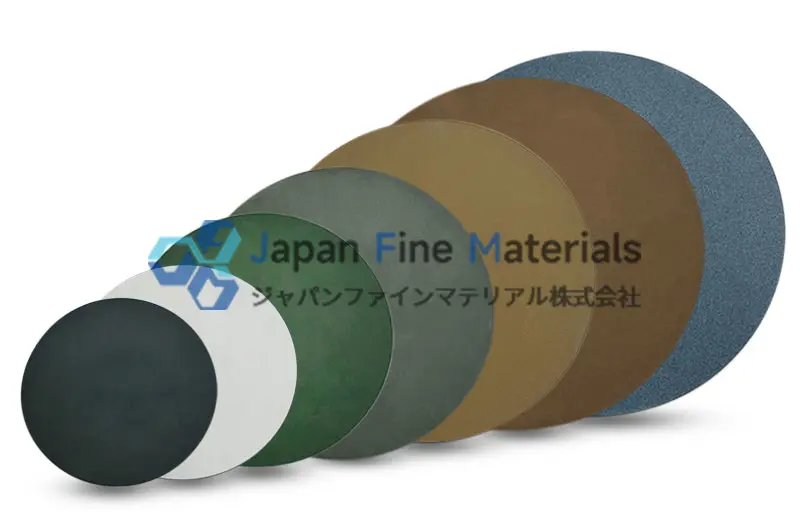

ウェーハ搬送用多孔質セラミックチャック

はじめに

半導体製造プロセスにおいて、ウェハーは異なる装置や工程間で何度も搬送される必要がある。ウェハーの洗浄、研磨、ポリッシングから、検査、薄型ウェハー処理、さらには後工程に至るまで、どの工程においてもウェハーの位置決めと固定が不可欠である。

一般的な機械的把持方式に比べ、真空吸着は治具とウェーハの縁部との直接接触を低減できるため、ウェーハ処理装置で広く採用されている。多孔質セラミックチャックは、従来の真空吸着技術を基に開発された精密吸着部品であり、その内部には制御された微細孔構造によって気流通路が形成されており、真空作用を吸着表面全体に均一に分布させることができる。

ウェーハ搬送において、多孔質セラミックチャックの価値は、単に吸着力を提供するだけでなく、ウェーハの支持、荷重分布、表面清浄度、平坦度、さらには装置との適合性など、多岐にわたる側面に関わっています。

なぜウェハ搬送には精密吸着が必要なのか？

ウェハーは通常、直径が大きく、比較的薄い構造をしています。搬送の過程で、把持力が少数の位置に集中すると、ウェハーの局所的な応力変化を引き起こす可能性があります。薄いウェハー、薄化処理が施されたウェハー、あるいは表面構造が比較的敏感なウェハーについては、この種の問題が特に懸念されます。

さらに、ウェハ表面には微細構造、薄膜、その他の機能層が形成されている場合があり、直接接触することで、パーティクル、スクラッチ、または汚染管理に関する要件がさらに厳しくなる可能性があります。

したがって、ウェーハ搬送装置では通常、以下の点を総合的に考慮する必要があります：
•  吸着力が搬送要件を満たしているか
•  吸着領域の配置が適切か
•  ウェーハを良好な平坦な状態に維持できるか
•  吸着盤の表面がクリーン環境に適しているか
•  真空システムと吸着盤のエア回路が適合しているか
•  吸盤の材質が装置の温度およびプロセス条件に適しているか

多孔質セラミックチャックは、まさにこれらのニーズを満たすように設計された精密セラミック部品の一種です。

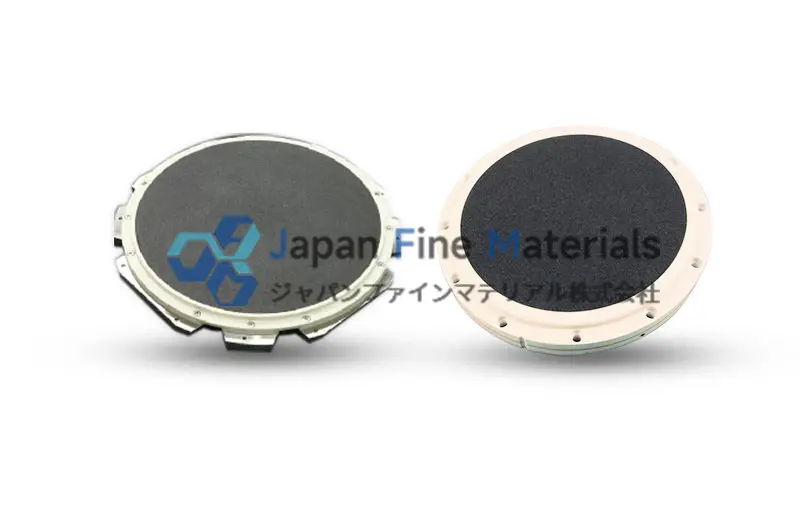

多孔質セラミックチャックとは？

多孔質セラミックチャックは、多孔質セラミックを主材料とした真空吸着部品の一種です。

一般的なセラミック板とは異なり、多孔質セラミックチャックの内部には、互いに連通した微細な孔が多数存在します。これらの微細な孔は、材料の調製や加工を経て特定の空隙構造を形成し、真空通路と接続されています。

真空システムが作動すると、吸盤内部に負圧が生じ、ガスが多孔質セラミック構造を通って真空通路へと流れます。ウェーハを吸盤の表面に置くと、ウェーハの両側に圧力差が生じ、それによって吸着力が発生します。

•  基本的な動作経路：真空源 → 真空通路 → 多孔質セラミック内部の細孔 → チャック表面 → ウェハー

したがって、多孔質セラミックチャックの吸着効果は、真空源そのものに関係するだけでなく、セラミック材料の気孔率、孔径分布、透過特性、および表面加工状態の影響も受けます。

多孔質セラミックチャックはウェハ搬送にどのように使用されるのか？

一般的なウェーハ搬送プロセスでは、ロボットアームや自動化装置がウェーハを吸着盤の上方に移動させ、ウェーハと吸着盤の表面の位置合わせが完了すると、真空システムが作動します。

吸盤内部の圧力が低下するにつれて、ウェハーと吸盤の間の領域からガスが多孔質セラミックの内部に入り込み、最終的に真空インターフェースから排出されます。

このとき、ウェハーの上面には大気圧が作用し、吸盤内部は低圧状態が維持されるため、両側の圧力差によって吸着力が生じます。

•  これは簡単に次のように表すことができます：吸着力 ≈ 圧力差 × 有効吸着面積

したがって、真空圧は考慮すべき唯一の要因ではありません。有効吸着面積、ウェハーと吸着盤の接触状態、および多孔質セラミック自体のガス透過特性も、実際の使用効果に影響を与えます。

ウェーハ搬送においては、加速、減速、回転などの運動状態における慣性荷重も考慮する必要があるため、吸着盤のサイズ、真空パラメータ、有効吸着面積は、通常、装置の運動パラメータと併せて評価される必要がある。

多孔質構造はなぜ重要なのか？

多孔質セラミックチャックと従来の穴あき真空吸盤との明らかな違いは、その吸着領域がセラミック内部の微細孔構造に由来しており、少数の独立した真空孔に完全に依存していない点にある。この構造は気流の分布に影響を与える。

吸盤内部の細孔構造の設計が不適切だと、局所的な気流の集中や、領域ごとの吸着状態のばらつきなどの問題が生じる可能性があります。したがって、多孔質セラミックチャックの製造においては、外形寸法だけでなく、内部の細孔構造も制御する必要があります。

その中で特に重要なパラメータには、以下のものが挙げられます：

したがって、多孔質セラミックチャックをカスタマイズする際には、外径と厚さのみを指定するのではなく、真空システムや具体的なプロセスに応じて内部構造のパラメータを確認する必要があります。

ウェーハ搬送における多孔質セラミックチャックの特徴

分散型吸着の形成に寄与
多孔質セラミックの内部には多数の微細孔が存在し、真空作用をより広い吸着領域に分散させることができます。
少数の集中した孔に依存する吸着構造と比較して、この方式は設計が適切であれば、局所的な吸着力の過度な集中を軽減するのに役立ちます。
薄いウェーハの搬送においては、吸着力の分布方法は注目すべき設計要素の一つである。

ウェーハの支持に有利
多孔質セラミックチャックは、吸着作用だけでなく、ウェーハ底面の支持作用も担っています。
吸盤表面の平坦度、加工精度、および吸着領域の設計は、ウェーハを載せた後の支持状態に影響を与えます。
研磨、研磨仕上げ、および精密検査などの用途では、ウェーハの局所的な変形が後続の加工や測定結果に影響を与える可能性があるため、この点は特に重要です。

セラミック材料は優れた寸法安定性を備えている
一般的なアルミナや炭化ケイ素などのエンジニアリングセラミックスは、それぞれ異なる熱膨張係数と熱的特性を有しています。
温度変化が生じる装置では、材料の熱膨張挙動がチャックの寸法や平面状態に影響を与えます。したがって、セラミック材料を選択する際には、装置の動作温度やウェーハの加工条件を総合的に考慮する必要があります。

精密表面加工に適している
多孔質セラミックチャックは通常、研磨や仕上げ加工などの工程を経て、吸着面が所定の寸法および平面度の要件を満たすようにする必要があります。
精密ウェーハ装置においては、表面粗さ、粒子、加工残留物などがウェーハの接触状態や清浄度管理に影響を与える可能性があるため、吸着面の微細な状態にも注意を払う必要があります。

どのようなウェハー加工工程で多孔質セラミックチャックが使用されるか？

多孔質セラミックチャックは、さまざまなウェハー処理装置に適用可能であり、その具体的な構造はプロセスに応じて調整されます。

ウェーハ搬送
自動化されたウェハ搬送システムにおいて、多孔質セラミックチャックはウェハの吸着、位置決め、および固定に使用されます。
設計時には通常、吸着盤の重量、寸法、真空接続部、およびロボットアームの動作状態との整合性に注意を払う必要があります。

ウェハ研磨
ウェハ研磨工程において、吸盤はウェハを支えるとともに、真空システムと連携して固定を行う必要があります。
このような用途において、吸着盤の平面度、表面状態、材質、および耐摩耗性は、通常、重点的に検討されるパラメータとなります。

ウェハの研磨
研磨工程では、ウェハーと加工面との間に相対運動が生じるため、吸着盤は適切な支持と吸着状態を維持する必要があります。
多孔質セラミック構造を用いることで、分散型真空吸着を実現できるほか、精密加工によってウェーハ支持面の幾何学的精度を制御することも可能です。

ウェーハ検査
光学検査、寸法検査、および一部の表面検査装置において、ウェーハは特定の位置と姿勢を維持する必要があります。
吸着盤の表面平坦度、清浄度、およびウェーハに対する遮蔽領域は、いずれも装置設計時に考慮すべき要素となり得ます。

薄型ウェーハの取り扱い
ウェハの薄型化プロセスの普及に伴い、薄型ウェハの搬送過程における機械的感受性はより顕著になっています。
このような場面では、単に標準的な吸着盤を採用するのではなく、ウェハーの厚さ、寸法、真空圧力、吸着領域を総合的に考慮した、目的を絞った設計が必要となるのが一般的です。

多孔質セラミックチャックの選び方

ウェハ搬送用の多孔質セラミックチャックを選定する際は、吸盤の外径や厚さだけでなく、ウェハの仕様、真空システム、装置の動作方式、および具体的な加工環境を総合的に考慮する必要があります。吸盤自体はウェハ搬送システムにおける機能部品の一つであり、そのパラメータは装置全体と互いに適合している必要があります。

ウェーハのサイズと厚さ
まず、ウェーハの直径、厚さ、および具体的な加工状態を確定する必要があります。ウェーハのサイズが異なれば有効吸着領域も異なり、薄いウェーハの場合は、支持方式や吸着力分布への配慮が通常より重要になります。
したがって、単に標準サイズに従って選択するのではなく、実際のウェーハ仕様に基づいて吸着盤のサイズ、吸着領域、および表面構造を決定する必要があります。

真空圧力と吸着面積
真空圧力と有効吸着面積は、共に吸着盤の実際の吸着力に影響を与えます。通常、圧力差と有効吸着面積に基づいて理論上の吸着力を推定することができます：
•  吸着力 ≈ 圧力差 × 有効吸着面積
しかし、実際の使用においては、ウェーハの重量、ロボットアームの移動速度、加速度、安全マージンなどの要因も考慮する必要があります。したがって、真空パラメータは装置の動作状態に適合させる必要があります。

気孔率、孔径、および透過率
多孔質セラミックチャックの最大の特徴は、その内部の微細な孔構造にあります。空隙率、孔径分布、および透過率は、チャックを通るガスの通過能力や、吸着領域における気流の状態に影響を与えます。
装置に吸着の均一性や真空応答に関する特定の要件がある場合は、設計段階でこれらのパラメータを適切に調整し、多孔質セラミック構造と真空システムの動作パラメータを互いに適合させる必要があります。

平面度と表面粗さ
吸着盤表面の平坦度はウェーハの支持状態に影響を与え、表面粗さはウェーハとの接触状態、摩擦、およびクリーン管理に関係します。
研磨、ポリッシング、精密検査などの用途では、通常、具体的なプロセスに基づいて平面度と表面粗さの要件を決定する必要があります。一般的な搬送シーンにおいては、装置の精度とウェハーの特性を考慮して適切な選択を行うことができます。

材料と動作温度
一般的な多孔質セラミック材料には、アルミナや炭化ケイ素などがあります。材料によって、熱膨張、熱伝導率、機械的特性、電気的特性に違いがあります。
温度変化が生じる装置内で吸着盤を使用する場合は、セラミック材料の熱的特性に加え、吸着盤と装置の他の部品との間の熱膨張の適合性も併せて考慮する必要があります。

装置のインターフェースと取り付け寸法
吸着盤自体の材料や性能パラメータに加え、真空インターフェース、取り付け穴、位置決め構造、外形寸法、および装置内部のスペースについても確認する必要があります。
特に自動ウェハー搬送装置に使用する場合は、吸着盤をロボットアーム、真空配管、および取り付け機構と連携させる必要があるため、これらの構造パラメータは通常、カスタマイズ前に事前に確認する必要があります。

まとめ

ウェーハ搬送および精密加工装置において、多孔質セラミックチャックが担う役割は、単なる真空吸着機能にとどまりません。その材料組成、気孔構造、平面度、表面状態、および真空インターフェースの設計は、すべてチャックとウェーハ、ならびに装置との適合性に影響を与えます。

ウェハのサイズ、厚さ、加工プロセスによって、チャックに必要な構造パラメータも異なる可能性があります。したがって、多孔質セラミックチャックを選定する際には、具体的な用途に基づき、材料、気孔率、真空パラメータ、幾何学的精度、および取り付け方法を総合的に評価することが適切です。
