セラミックドームとは？構造・材料・用途を解説

はじめに

半導体製造装置において、チャンバー内部の材料は、温度変化、真空環境、プラズマ、そして各種プロセスガスに同時にさらされる必要があります。ウェハーと直接接触する部品には通常より、注目が集まりますが、チャンバーの外周や上部に位置するカバーも、装置内部のプロセス環境に影響を与えます。

セラミックドームは、こうした装置において比較的特殊なセラミック構造部品の一つです。通常、アルミナなどのエンジニアリングセラミックスを用いて製造され、装置の構造に応じて鐘形、ドーム形、あるいは特定のインターフェースを備えたカバーとして設計され、真空チャンバーや半導体プロセスチャンバー内に設置されます。

一般的なセラミックドームと比較して、半導体装置用のセラミックドームには、 、寸法、表面状態、材料の純度、加工精度、および清浄度に関して、通常より具体的な要件が課されます。したがって、この種の部品を選定する際には、外観だけを見るのではなく、具体的な装置やプロセス条件を総合的に考慮して判断する必要があります。

セラミックドームとは？

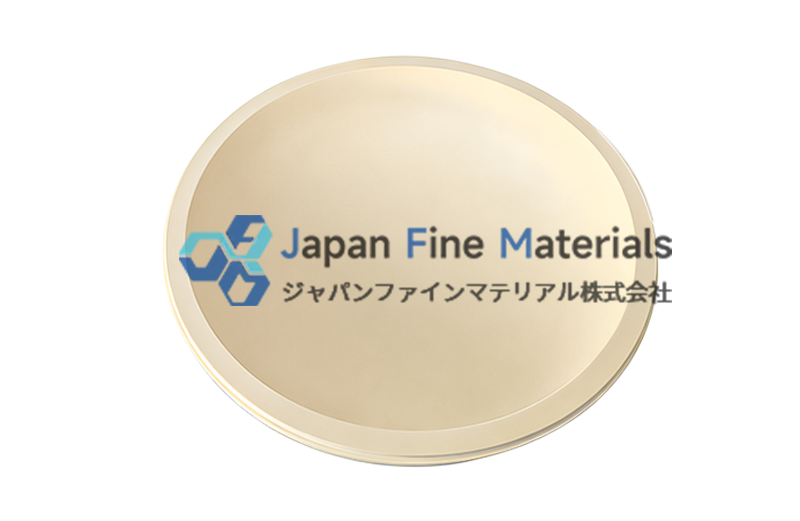

セラミックドームとは、装置のチャンバーに使用されるセラミック製のカバーと理解できます。その本体はドーム状の構造をしており、特定の取り付け方法によって装置のチャンバーと組み合わされ、内部のプロセス領域に対して比較的独立した空間を形成します。

半導体装置において、セラミックドームの具体的な位置は装置の構造によって異なります。設計によってはチャンバーの一部として扱われる場合もあれば隔離使用される場合もあります、特定のプロセス領域を・保護、あるいは形成するために。

一般的な金属製カバーと比較して、セラミック材料の選定は通常、その電気絶縁性、耐熱性、耐食性、および金属汚染の低減という要件に関連しています。そのため、プラズマ処理や真空プロセスなどの装置において、セラミックカバーが採用されている例が見られます。

留意すべき点は、セラミックドームが単一の装置にのみ対応する標準化された部品ではないということです。装置メーカーによって構造、寸法、取り付け方法が異なる可能性があるため、実際の製品は通常、装置の図面やプロセス要件に基づいて設計される必要があります。

セラミックドームの基本構造

装置によって使用されるセラミックドームの構造には違いがありますが、製品自体としては、通常、いくつかの部分から構成されていると理解できます。

ドーム本体
ドーム本体はセラミックドームの中核部分であり、一般的な構造には鐘形、ドーム形、および装置内部の空間に合わせて設計された特殊形状などがあります。
本体の寸法はチャンバー空間に適合させる必要があり、同時に肉厚、開口部の寸法、および取り付け位置も考慮する必要があります。大型のセラミックドーム本体の場合、焼結収縮やその後の加工も最終的な寸法に影響を与えるため、製造工程において寸法変化を制御する必要があります。

開口部と取り付け部
一部のセラミックドームには、装置の他の部品と接続するために、底部の開口部、側面の開口部、または取り付け用インターフェースが設計されています。
これらの領域は通常、高い寸法適合性が求められます。接続部の寸法に偏差が生じると、取り付けの適合性に影響を与える可能性があるため、セラミックドームを特注する際には、接続部の寸法、平面度、同軸度などのパラメータを事前に確認しておくことが重要です。

肉厚
肉厚は、製品自体の機械的強度に関わるだけでなく、熱伝導、重量、および加工の難易度にも影響を与えます。
壁厚の設計が薄すぎる場合、搬送や取り付けの過程で機械的応力に一層注意を払う必要があります。一方、構造が厚い場合は重量や熱慣性が大きくなる可能性があります、。したがって、壁厚は通常、寸法、温度、取り付け方法、および装置の設置スペースを総合的に考慮して決定する必要があります。

表面
半導体装置に使用されるセラミック部品においては、表面状態も注目すべき要素です。
表面粗さ、加工痕、微細な欠陥、および清浄度は、すべて粒子管理やチャンバーのメンテナンスに関連する可能性があります。そのため、製品の焼結および精密加工が完了した後、通常は用途の要件に応じて表面処理、洗浄、および検査を行う必要があります。

セラミックドームの一般的な材料

セラミックドームは、使用条件に応じてさまざまなセラミック材料を採用できますが、その中でもアルミナセラミックは比較的よく選ばれる材料の一つです。

アルミナセラミックス
アルミナは優れた電気絶縁性、耐熱性、耐薬品性を備えているため、半導体やその他の産業用装置のセラミック部品に広く使用されています。
セラミックドームの場合、アルミナ材料体系は、具体的な純度、焼結プロセス、および装置の要件に応じて選択されます。アルミナ材料によって、機械的特性、熱的特性、加工特性、およびコストに違いが生じる可能性があります。
製品がプラズマや真空関連装置に使用される場合は、材料とプロセスガス、温度、およびチャンバー環境との適合性についてもさらに考慮する必要があります。

その他のエンジニアリングセラミックス
アルミナ以外にも、特定の特殊装置では、プロセス要件に応じて他のセラミック材料が検討される場合があります。
例えば、窒化アルミニウムは熱伝導率が高く、熱伝達に配慮が必要な一部の用途において一定の価値があります。また、石英はエンジニアリングセラミックには分類されませんが、半導体装置においてもチャンバー関連部品として頻繁に使用されています。

したがって、材料の選定は、単に特定の材料の性能パラメータを比較するのではなく、温度、雰囲気、電気的条件、化学的環境、寸法、および装置の構造を総合的に考慮して判断する必要があります。

半導体装置におけるセラミックドームの重要性

半導体装置のプロセスチャンバーは通常、真空、温度変化、プラズマ、およびさまざまなプロセスガスなどの条件にさらされるため、チャンバー内部の材料の選択は、装置の構造やプロセス環境に影響を与えます。セラミックドームはチャンバーに関連する機能部品として、単にカバーを形成するだけでなく、装置の電気的、熱的、化学的環境にも適合する必要があります。

電気絶縁とプラズマ環境
セラミック材料は優れた電気絶縁特性を有しています。高周波電源、プラズマ、または電界制御を伴う装置において、セラミックドームは絶縁構造として使用され、金属材料が局所的な電界やプラズマ環境に及ぼす可能性のある影響を低減します。

耐熱性能と熱応力の制御
アルミナなどのエンジニアリングセラミックスは優れた耐熱性を有しており、一部の高温プロセス環境で使用可能です。繰り返し加熱・冷却を行う必要がある装置については、材料の熱膨張特性、構造寸法、昇温・降温速度を総合的に考慮した設計を行い、熱応力がセラミック構造に及ぼす悪影響を低減する必要があります。

化学環境への適応性
半導体製造プロセスでは、さまざまなプロセスガスや反応性のある媒体が使用される場合があります。適切なセラミック材料は、特定の条件下で良好な化学的安定性を維持できるため、材料との適合性が求められる一部のチャンバー環境で使用可能です。

粒子および金属汚染の抑制
半導体製造では、通常、粒子や金属による汚染が重視されます。適切なセラミック材料を採用し、合理的な表面処理、洗浄、および梱包プロセスを組み合わせることで、部品自体がもたらす汚染リスクの抑制に役立ちます。

したがって、セラミックドームの価値は、材料特性と半導体プロセス環境との適合性にこそ現れます。実際の選定にあたっては、装置の構造、動作温度、真空条件、プラズマ環境、プロセスガス、寸法精度などの要因を総合的に考慮する必要があり、外観や単一の材料パラメータのみに基づいて判断してはなりません。

セラミックドームの主な用途

セラミックドームの用途は、通常、半導体および真空プロセス装置に関連しています。

半導体ウェハー加工装置
一部のウェハー加工装置において、セラミックドームはチャンバーの構造部品として使用され、他のセラミック部品、金属部品、およびシール構造と組み合わさってプロセス空間を構成します。
その具体的な機能は装置の設計によって異なり、プロセス領域の隔離、チャンバー内部構造の保護、あるいはプラズマ環境における絶縁要件などが含まれる。

プラズマ処理装置
プラズマプロセスでは、チャンバーの材料に対して、一般的な機械設備とは異なる要件が求められます。
セラミック材料は電気絶縁性を有するため、一部のプラズマ処理装置のカバーやチャンバー関連構造に適用することができます。実際の応用においては、材料とプラズマ、プロセスガス、および温度条件との適合性にも注意を払う必要があります。

CVD および PVD 関連装置
化学気相堆積（CVD）および物理気相堆積（PVD）装置は、通常、真空環境および特定の堆積プロセスを伴います。一部の装置構造では、セラミック製カバーやその他のセラミック製チャンバー部品が使用されます。
このような用途においては、材料の純度、表面状態、寸法精度、および洗浄処理が、選定時に考慮すべき要素となる可能性があります。

真空および熱処理装置
一部の真空熱処理装置では、セラミックドームが内部構造部品として使用されることがあります。セラミック材料の耐熱特性および絶縁性能により、一部の高温真空用途に適しています。
具体的な使用温度については、材料のグレード、構造寸法、昇温・降温速度、および装置のプロセス条件に基づいて評価する必要があります。

セラミックドームを選ぶ際の注目すべきパラメータ

セラミックドームを半導体装置に使用する場合は、製品名だけで調達するのではなく、事前に具体的な技術仕様を確認することをお勧めします。

特注製品については、製品図面、3Dモデル、またはサンプルなどの資料もご提供ください。現時点で完全な図面がない場合でも、まず既存の寸法、機器の接続情報、および使用環境をご提供いただければ、メーカーが製品構造をさらに判断しやすくなります。

まとめ

セラミックドームは単なる「セラミック製のカバー」ではなく、半導体装置においては、通常、チャンバー構造、温度環境、電気的条件、およびプロセス工程に関連する機能性セラミック部品です。

アルミナ材料の選定からドーム構造の設計、さらには焼結、精密加工、表面処理、洗浄に至るまで、各工程が最終製品と装置との適合度に影響を与える可能性があります。そのため、半導体装置用のセラミックドームについては、単に汎用規格に基づいて選択するのではなく、具体的な図面や使用条件に基づいてカスタマイズを行うことがより適しています。

半導体装置、真空装置、または関連するプロセス装置用のセラミックドームをお探しの場合は、JFMがお客様の図面、寸法、材料要件、および使用条件に基づき、適切なセラミック加工プランをご提案いたします。製品の構造やカスタマイズのご要望について、ぜひお気軽にお問い合わせください。
