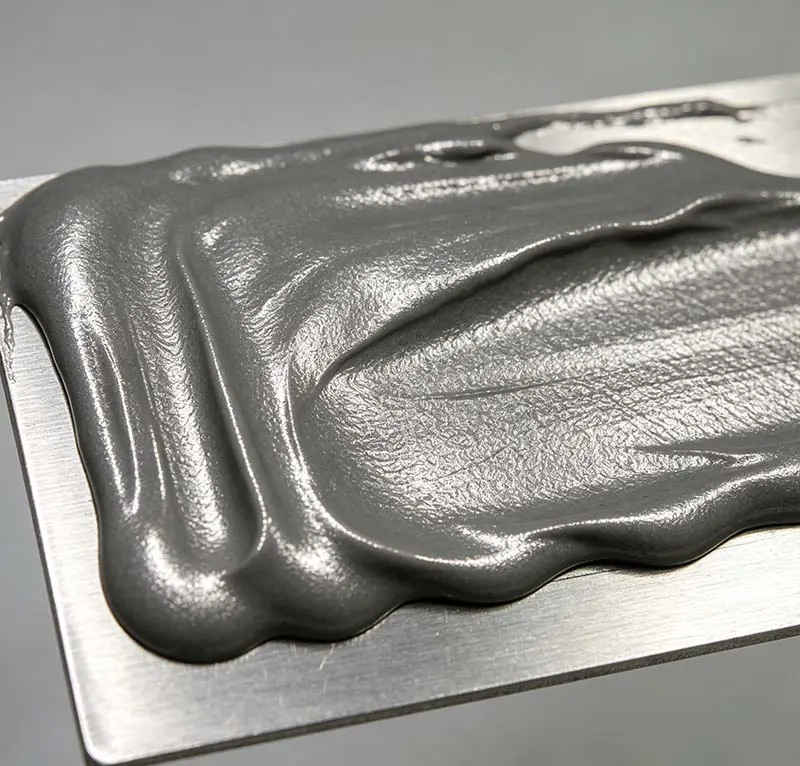

    ナノ銀ペーストは、ナノ粒子の表面効果を利用し、低温焼結と高温環境下での使用を可能にする先進的な電子パッケージング材料です。 優れた熱伝導性と電気伝導性を備えており、高出力デバイスの放熱性向上や長寿命化に貢献します。 JFMでは、第3世代半導体、高出力LED、RFデバイスなど、高い熱マネジメント性能と長期接合信頼性が求められる用途に対応する、高性能な銀焼結材料ソリューションを提供しています。

 主な特長

ナノ銀ペーストは、高電力密度パッケージ向けに設計された接合材料であり、以下の特長を備えています

  • 優れた熱伝導性および電気伝導性
  • 低温焼結により、高融点の銀接合層を形成
  • 優れた界面接合強度
  • 幅広いプロセスへの適応性
  • プロセス安定性の向上に貢献
  • 環境負荷低減と高い清浄性に対応

 適用分野

ナノ銀ペーストは、放熱性と信頼性が厳しく求められる電子パッケージ分野で使用されます

  • 第3世代半導体パッケージ:一部のパワーモジュールにおけるダイアタッチ用途に使用され、モジュールの高電力密度化に貢献
  • 高出力LEDパッケージ:高輝度LED、UV LEDなど、熱の影響を受けやすいデバイスの放熱基板接合に適用
  • RF・マイクロ波部品:5G基地局向けRFパワーアンプなど、高周波・高発熱デバイスに使用
  • 新エネルギー車向け電子機器:モーターコントローラー、車載充電器などの主要パワーユニットに適用
  • 太陽光発電・産業用電源:太陽光発電用インバータ、産業用電源モジュールに適用

 製品仕様

項目 供給能力・技術特長

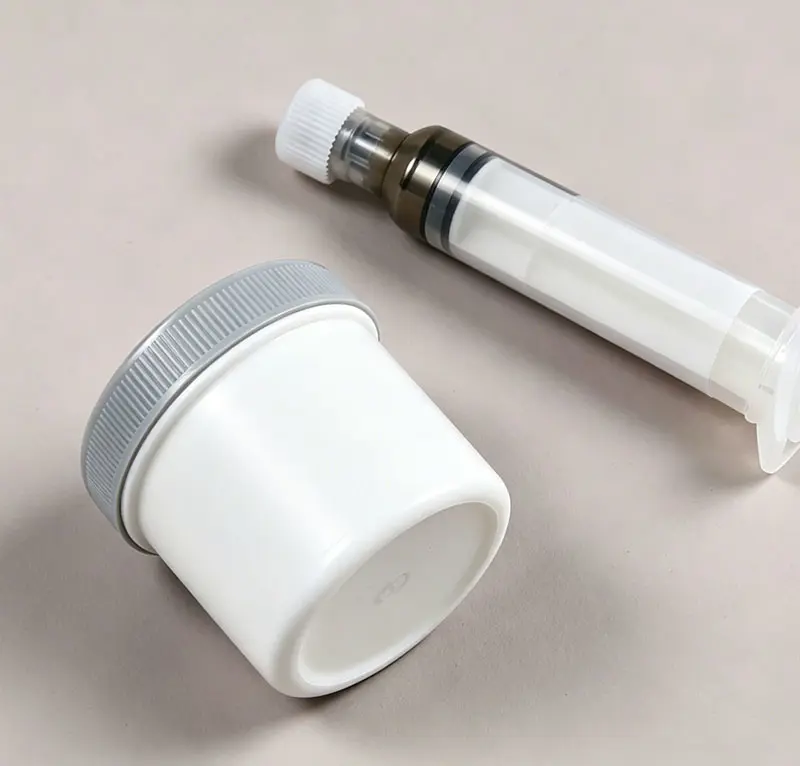

製品形態 ペースト状。加熱により銀焼結層/焼結体を形成
焼結方式 無加圧焼結に対応。用途に応じた適用方案の提案が可能
適用用途 パワー半導体、LEDなどの用途に対応。チップサイズや構造に応じた仕様選定が可能
対応プロセス ディスペンス、ステンシル印刷/メタルマスク印刷、ピン転写などに対応
適用表面 Auめっき、Agめっき、Cuなど、各種メタライズ表面への接合に対応

* 製品の詳細情報およびアプリケーションサポートについては、 弊社までお問い合わせください
